Серия состоит из микросхем для бытовой радиоэлектронной аппаратуры; в основном схемы управления индикаторами. Микросхемы выполнены по p-МОП технологии с нитридной стабилизацией.
Появилась она в середине 80-х годов, производитель - саратовский завод "Рефлектор".

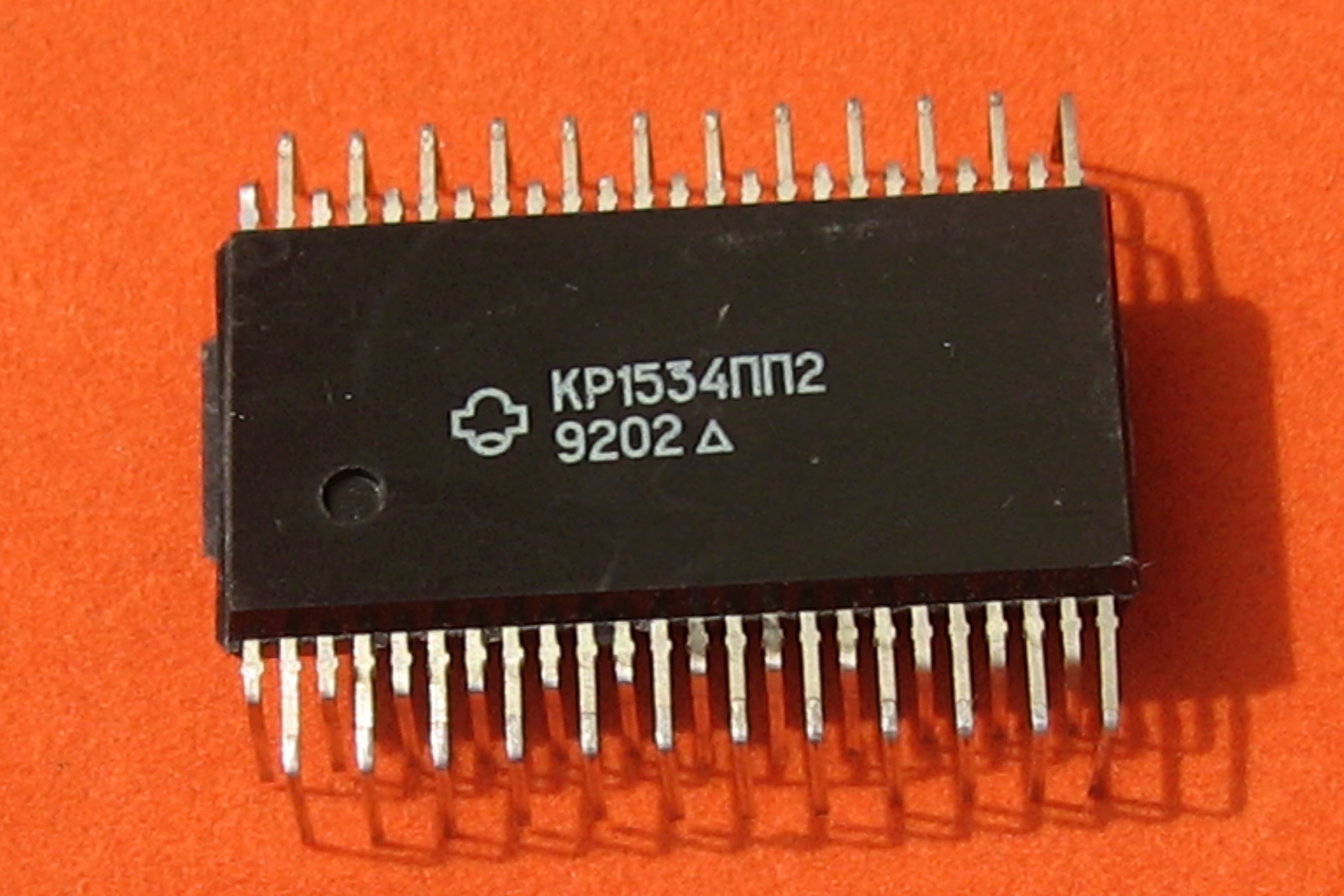

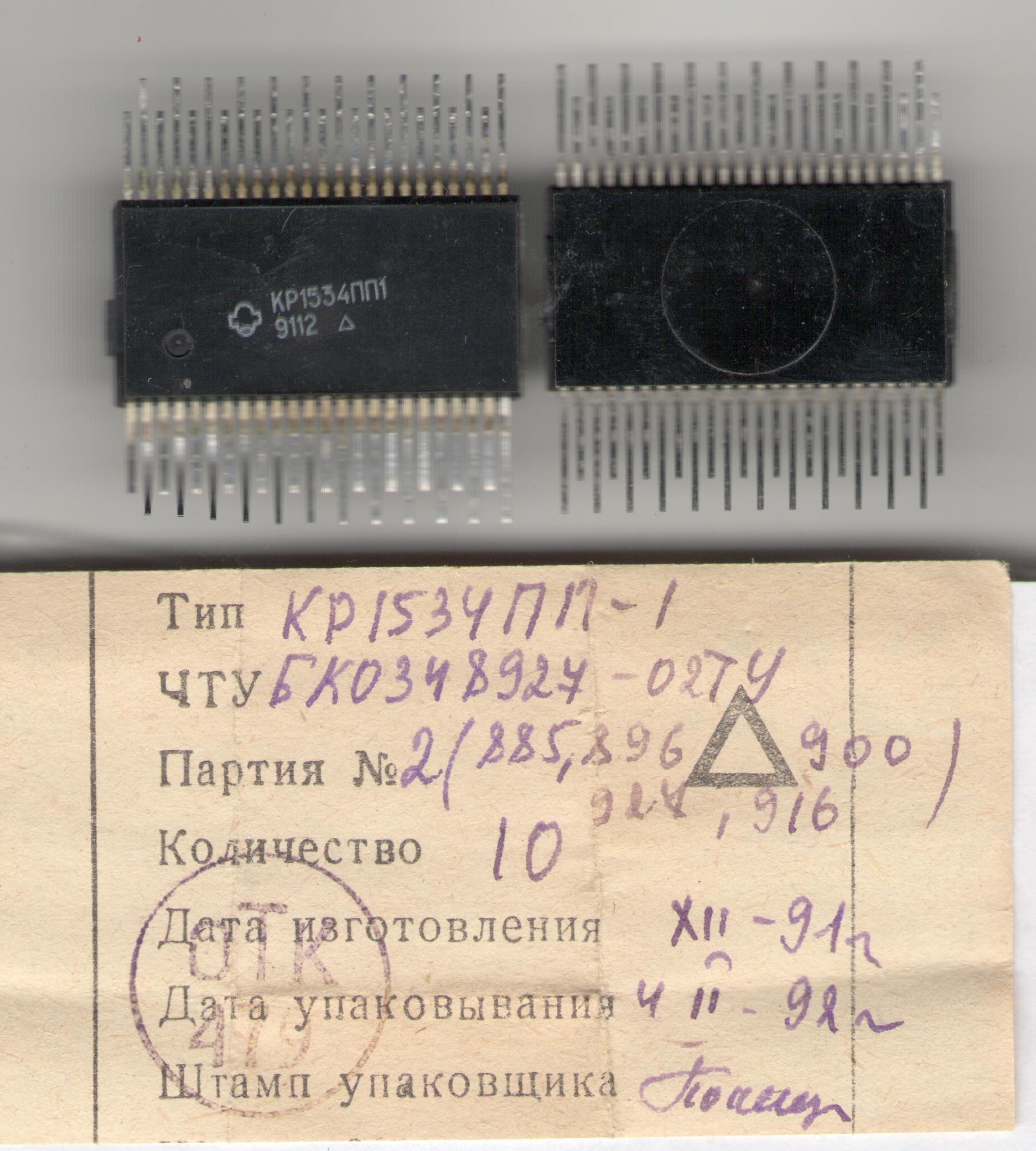

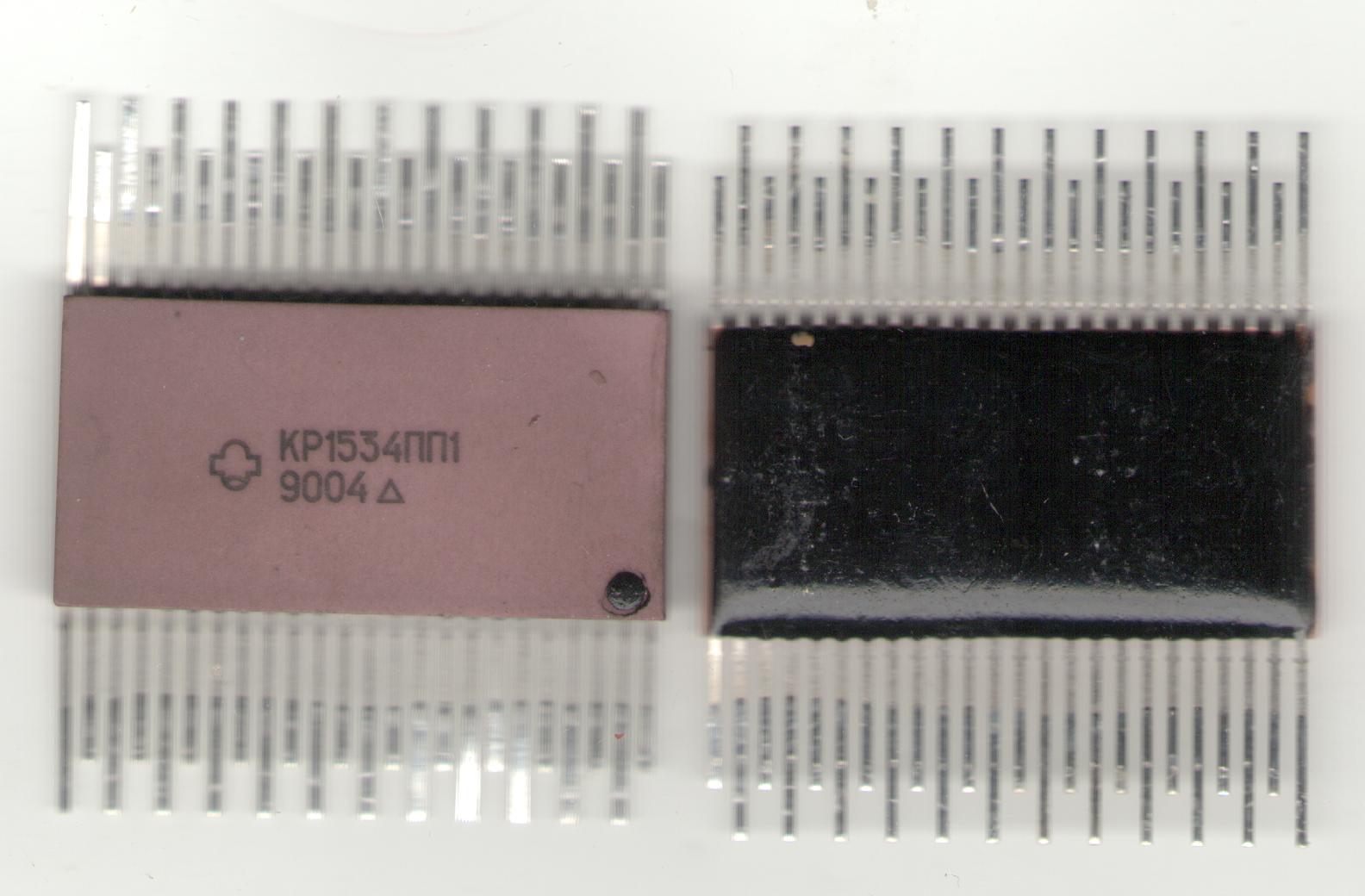

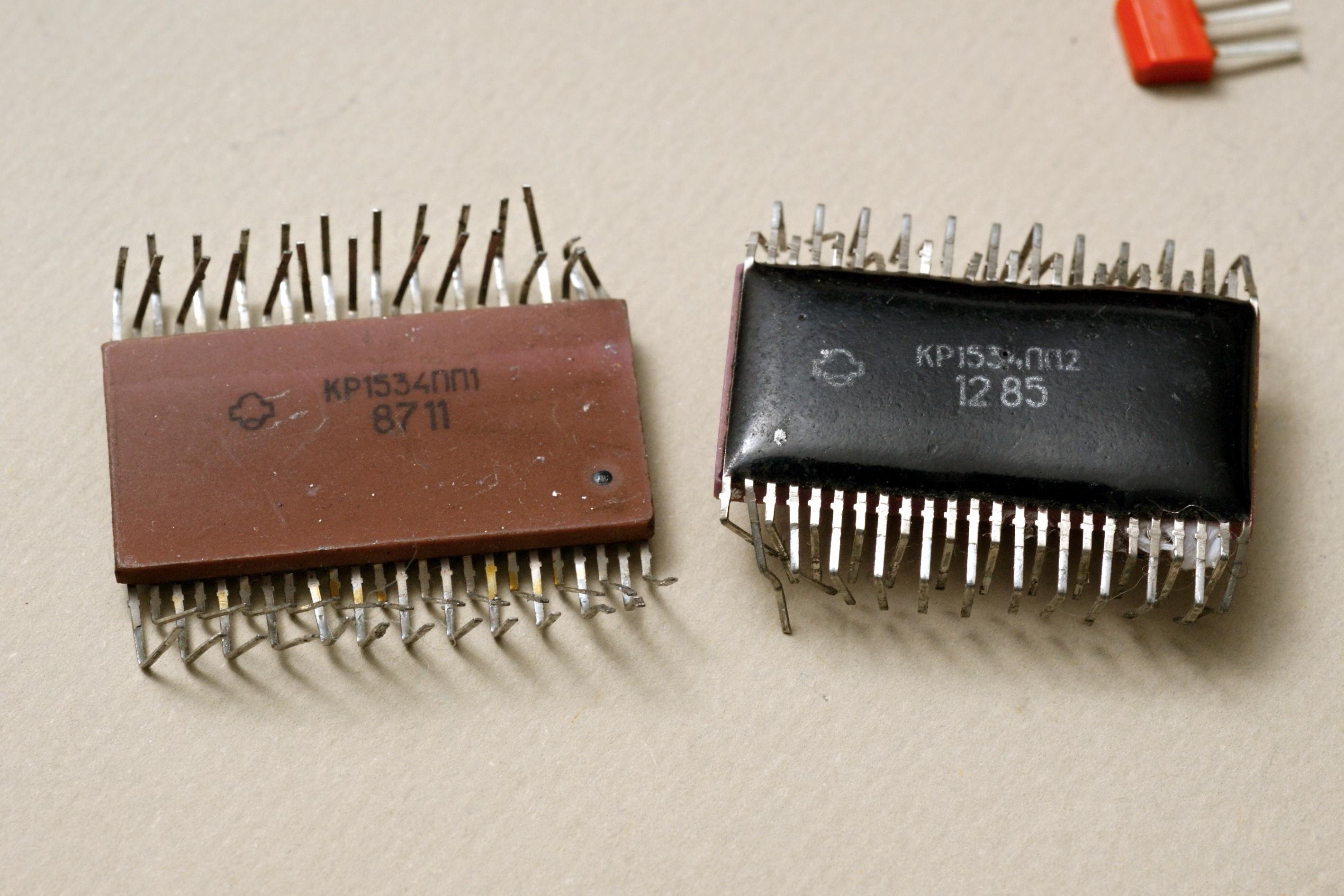

Я объединил эти микросхемы в одну группу. Почему? КР1534ПП2 - схема управления двухканальными вакуумными люминесцентными индикаторами сигналов среднего и пикового уровней; КР1534ПП1 - то же самое, но только среднего уровня.
Выводы и количество элементов у них совпадают. Полагаю, ПП1 это отбраковка ПП2 с неработающим узлом пикового уровня.
Напряжение питания -30 В; логические уровни на управляющих входах 0/-15 В. Справочные данные на КР1534ПП1 и КР1534ПП2 и вырезка из справочника про них.

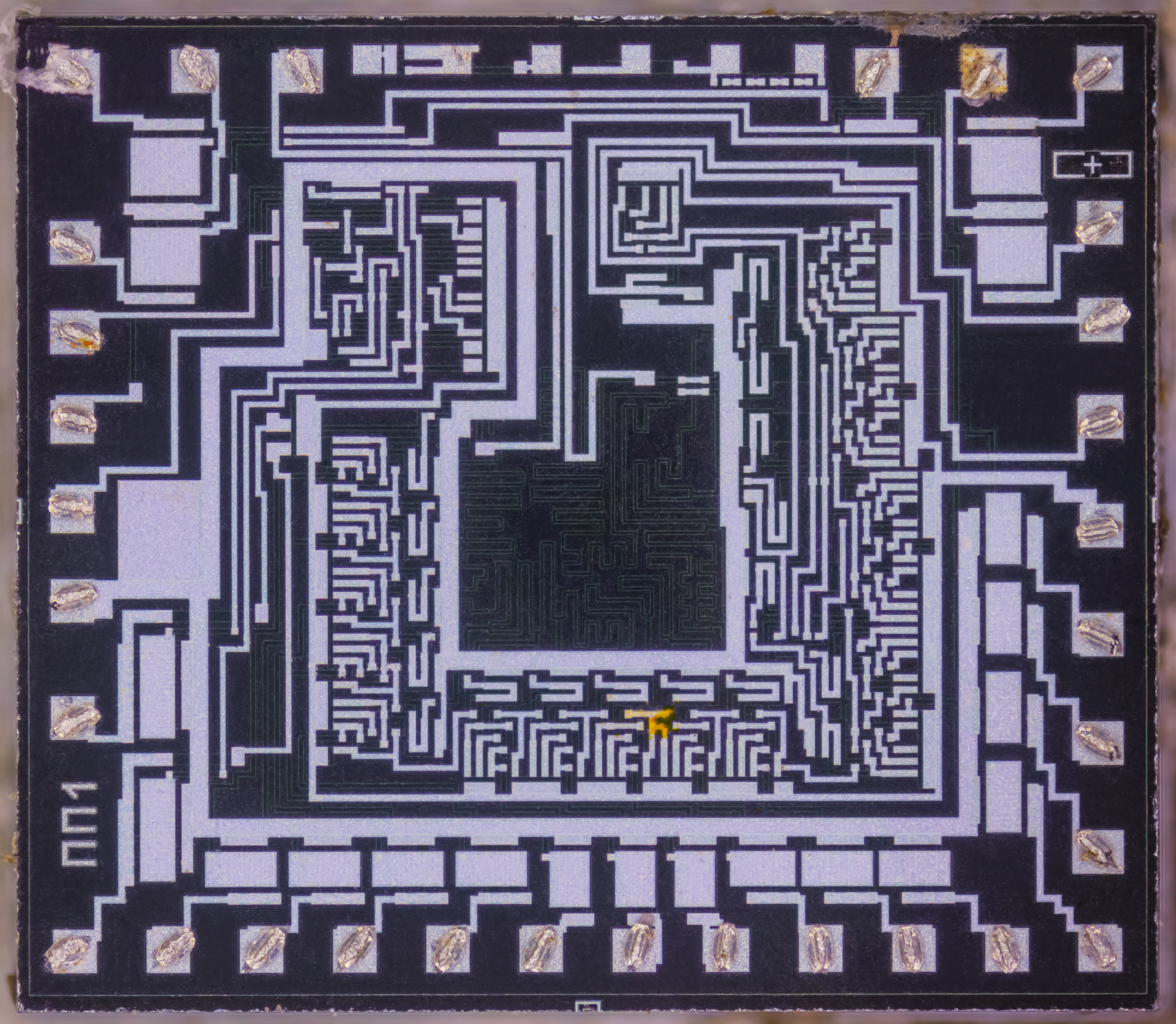

(фото с форума Радиокартинки)

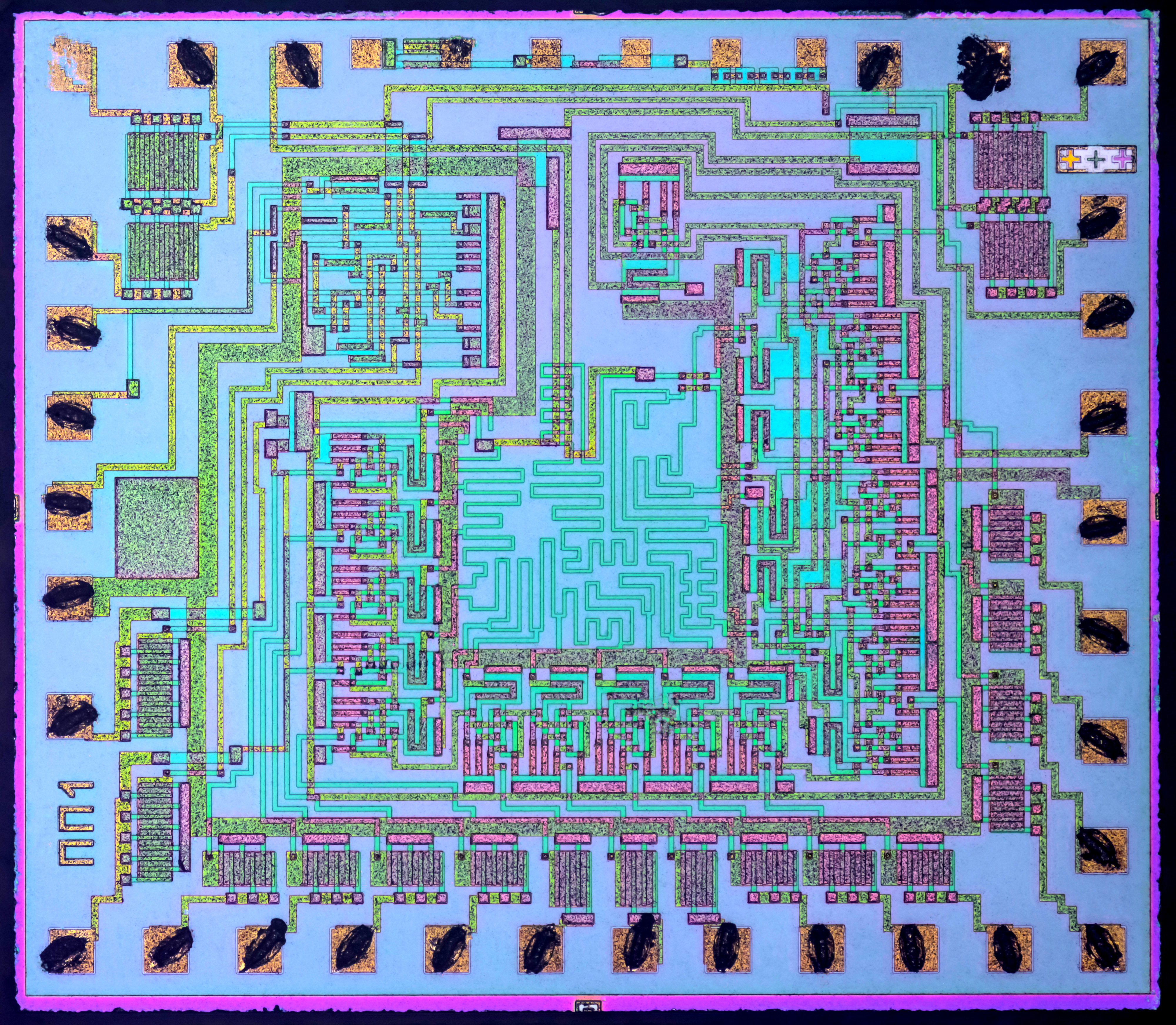

(фото с форума Радиокартинки)
Источники:
1. Каталог интегральных микросхем.
Дополнение № 2 к базовому Каталогу ИС 1986г. Центральное конструкторское бюро. 1988.
2. Новаченко И.В. и Юровский А.В. Микросхемы для бытовой радиоаппаратуры. Дополнение первое:
Справочник. - М.: Радио и связь, 1990.
3. Нефедов А.В. Интегральные микросхемы и их
зарубежные аналоги: Справочник. Т. 10. - М.: ИП РадиоСофт, 2001.
