1538ая серия

Об этой серии информации немного. В неё входит две (?) микросхемы, представляющие собой многофункциональные цифровые устройства, судя по параметрам - ТТЛ.

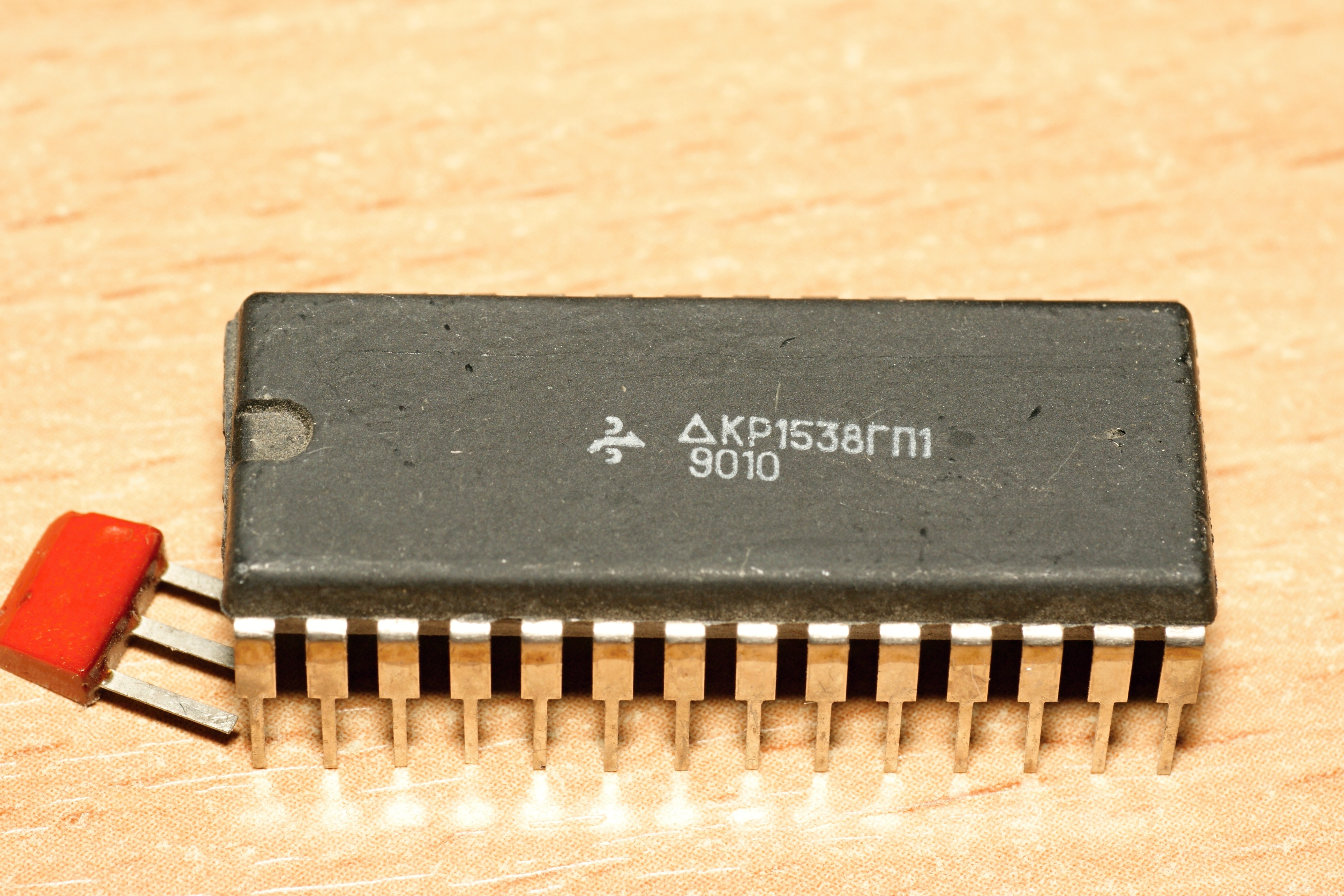

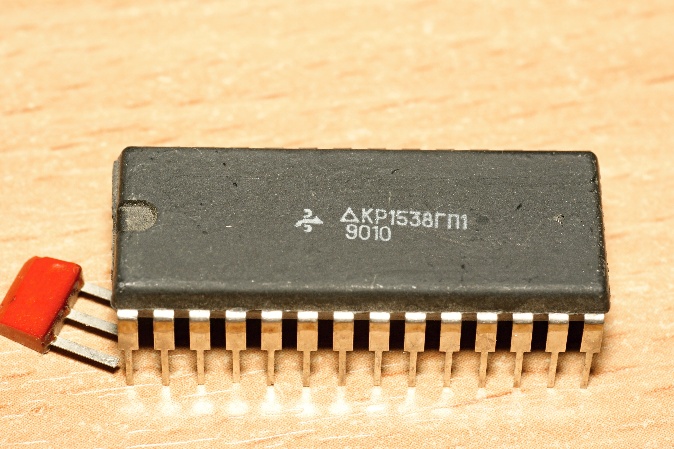

КР1538ГП1

Микросхема представляет собой программно управляемый генератор импульсов для мультипроцессорных исполнительных устройств.

Производитель - "Гамма", г.Запорожье (Украина).

Электрические параметры

Номинальное напряжение питания +5 В ±5%
Выходное напряжение низкого уровня не более 0,45 В
Выходное напряжение высокого уровня не менее 2,4 В
Входной ток низкого уровня не более 1 мА
Входной ток высокого уровня не более 100 мкА
Ток потребления не более 200 мА
Тактовая частота по входу С - не более 2 МГц
Частота по входу DP - не более 2 МГц
Частота по выходу MDP- не более 2 МГц

Источники:

1. Нефедов А.В. Интегральные микросхемы и их зарубежные аналоги: Справочник. Т. 10. - М.: ИП РадиоСофт, 2001.
