1540ая серия

В эту серию входит одна-единственная микросхема производства - минского "Интеграла" - БМК для проектирования БИС оперативных блоков ЭВМ.

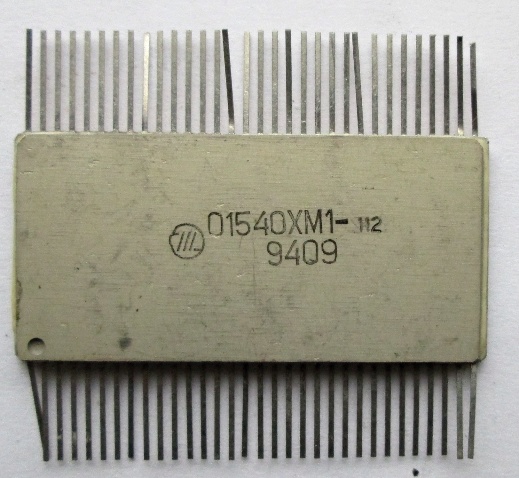

1540ХМ1-112


(фото с форума Портативное ретрорадио)

Микросхема представляет собой цифровой базовый матричный кристалл на основе ТТЛШ с числом эквивалентных вентилей (типа 2И-НЕ) 1720. БМК изготавливается по технологии на основе базового технологического процесса микросхем серии КР1533 с использованием тонких эпитаксиапьных пленок, окисной изоляции и двухуровневой металлизацией.

Внутренняя часть кристалла имеет канальную структуру и представляет собой матрицу из 864 базовых ячеек, размещенных в 12 столбцов по 18 строк. Периферийная часть содержит 60 однородных ячеек. Каждая базовая и периферийная ячейки содержат набор нескоммутированных резисторов, диодов и транзисторов. Набор элементов базовой ячейки достаточен для построения логического элемента с функцией 3И-НЕ, периферийной — для построения двунаправленной ячейки вход-повторитель, выход с тремя состояниями.

Входные и выходные уровни соответствуют микросхемам ТТЛ логики.

Напряжение питания +5 В; мощность потребления базовой ячейки 0,8 мВт, периферийной 4 мВт; время задержки переключения базовой ячейки до 4 нс, периферийной до 15 нс.

Источники:

1. Интегральные микросхемы и базовые матричные кристаллы для бытовой и промышленной аппаратуры. Справочник / Е.Г. Горпач, О.А. Мокрицкий, П.Б. Поплевин, А.М. Розенман. Под редакцией Е.Г. Горпача. - М.: ТОО "Фирма Развитие", 1993.
2. Нефедов А.В. Интегральные микросхемы и их зарубежные аналоги: Справочник. Т. 10. - М.: ИП РадиоСофт, 2001.
