1543ая серия

Несколько странная серия ЭСЛ-логики, предназначенная для построения средств вычислительной техники с высокой производительностью, обеспечения контролепригодности аппаратуры методом уровнечувствительного проектирования со сканированием.

Некоторое описание этой технологии можно прочесть здесь - Мегачипы-2, эпизод 3 :) часть 2 МССР.

Микросхемы серии изготовлены по эпитаксиально-планарной технологии с окисной боковой изоляцией элементов и двухуровневой металлизацией.

По быстродействию и потреблению примерно соответствует 1590ой серии.

Производитель - "Вента", г.Вильнюс (Литва).

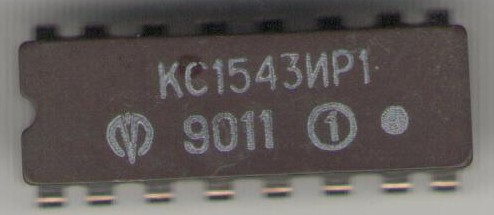

КС1543ИР1

Микросхема представляет собой контролепригодный 3-разрядный шинный регистр. Реализована на основе базового D-триггера, состоящего из двух триггеров типа «защелка» и имеющих раздельную синхронизацию. Контролепригодная схема памяти выполняет функции 3-разрядного шинного регистра с двунаправленными входами/выходами, построенного на синхронных двухступенчатых триггерах с управлением по записи мультиплексированным входом D. Справочные данные на нее.

Источники:

1. Нефедов А.В. Интегральные микросхемы и их зарубежные аналоги: Справочник. Т. 10. - М.: ИП РадиоСофт, 2001.
