В составе серии только одна микросхема:
Это дешифратор-мультиплексор для управления полупроводниковыми цифровыми 7-сегментными 5-разрядными индикаторами с объединенными анодами и малыми токами потребления. Микросхема разработана для применения в переносных измерительных приборах с цифровым отображением информации: дозиметры, велоспидометры, парашютные альтиметры, цифровые тестеры.
Производитель - завод "Протон" (г.Орел).
 | Выходное напряжение низкого уровня при Uпит = 4,5 В - не более 0,1 В |
| Выходное напряжение высокого уровня при Uпит = 4,5 В - не менее 4,1 В |
| Входной ток низкого или высокого уровня - 0,1 мкА |
| Длительность фронта входного сигнала - не более 500 нс |
| Потребляемая мощность - не более 200 мВт |
| Тактовая частота - не более 500 кГц |
Встречаются упоминания, что это аналог MM54HC4511. Но аналог явно лишь функциональный - у зарубежной микросхемы 16 ног, а здесь 24...

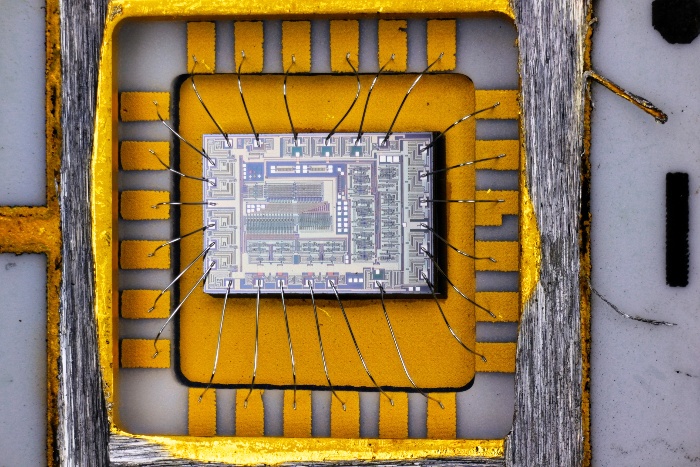

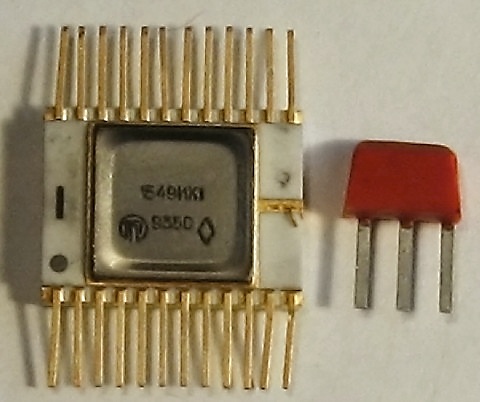

(фото с форума Радиокартинки)

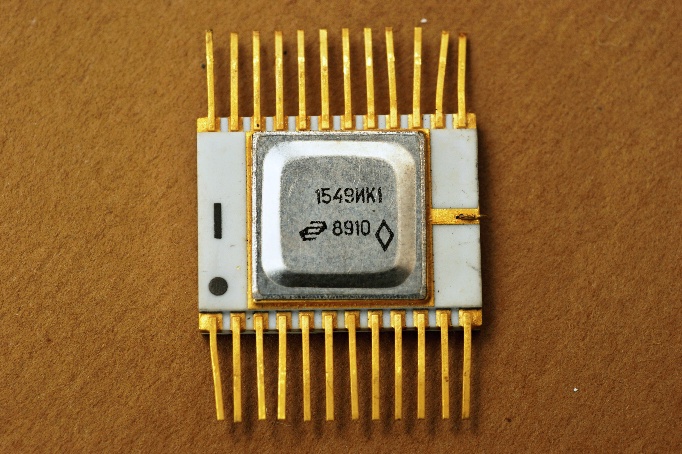

(фото с форума Радиокартинки)
(фото с форума Радиокартинки)

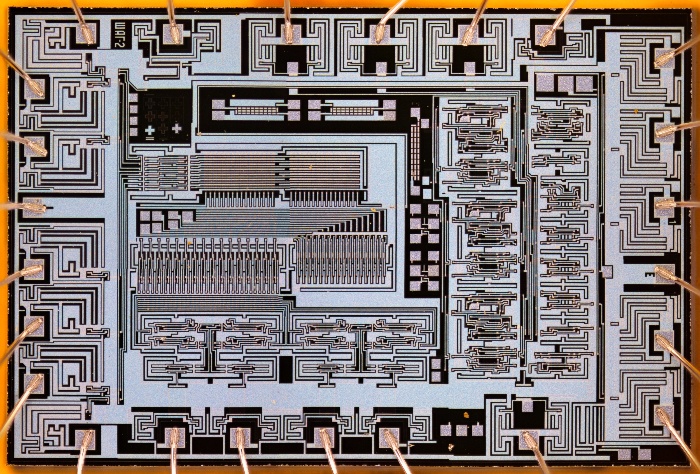

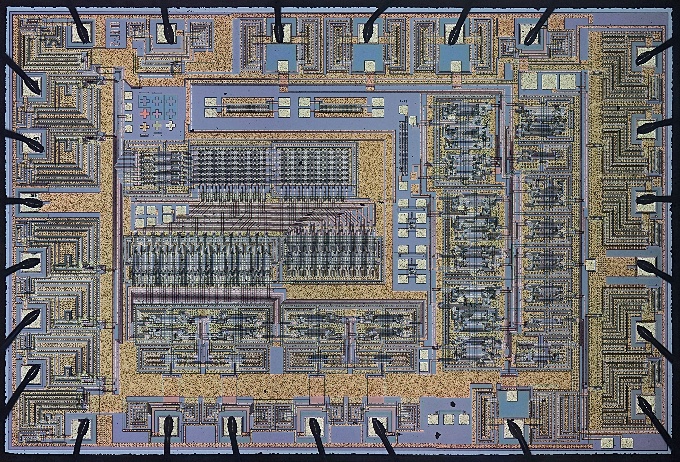

На кристалле видна надпись "ШАГ-2"; видимо, это название ОКР по этой микросхеме.
Источники:
1. Юшин А.М. Оптоэлектронные приборы и их зарубежные аналоги: Справочник.
Т.4. - М.: ИП РадиоСофт, 2003.
2. Все отечественные микросхемы. - 2-е изд., переработанное и
дополненное - М.: Издательский дом "Додэка-XXI", 2004
