1564ая серия

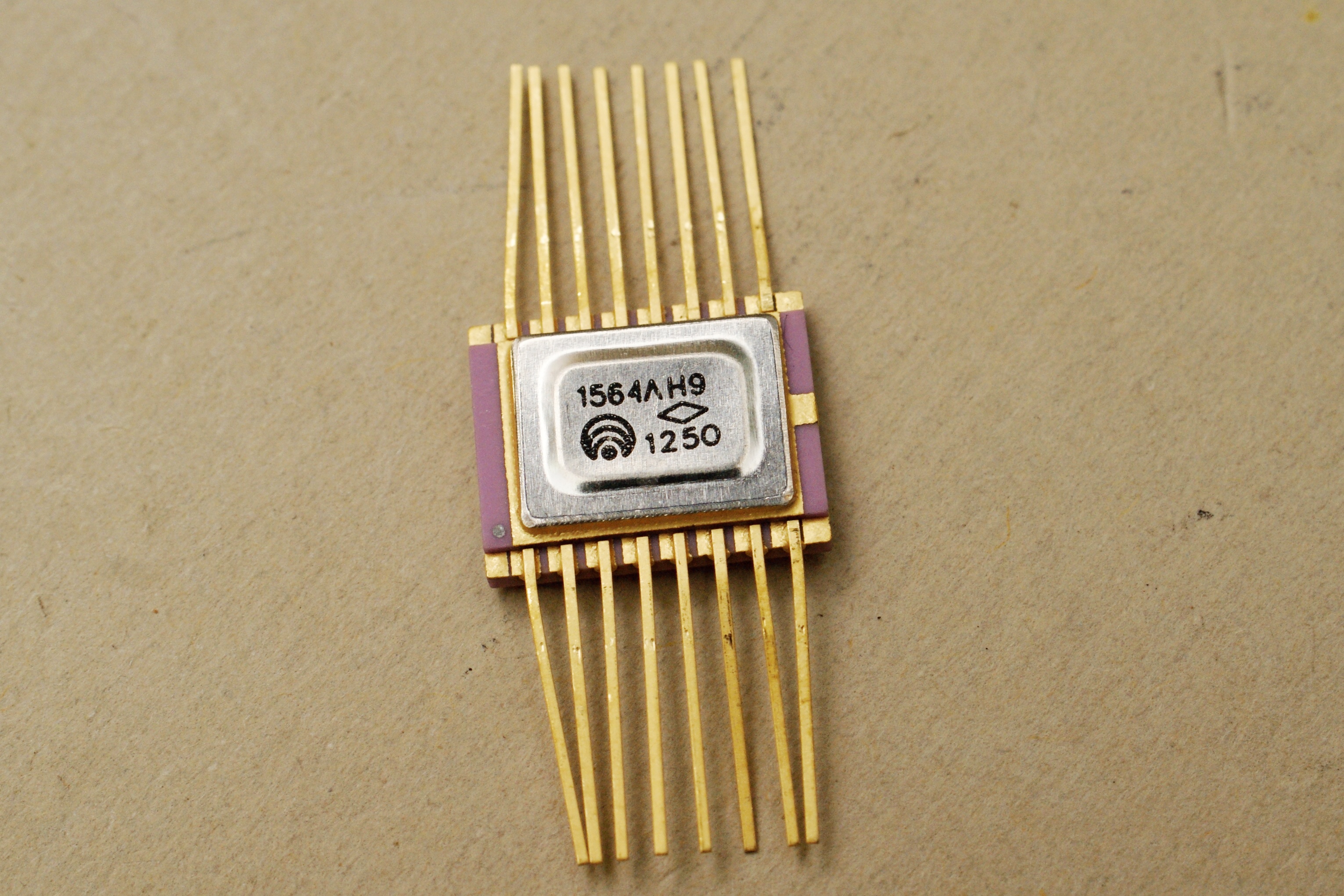

Еще один набор схем, представляющий серию стандартной логики по КМОП технологии. Однако их номенклатура соответствует не классическим сериям КМОП, а содержит аналоги микросхем ТТЛ с сохранением их структуры, цоколевки и обозначения типа.

У микросхем 1564 серии по сравнению с ИС серии 564 значительно уменьшены толщина слоя подзатворного окисла и площадь транзисторов. Как результат, они имеют в 5..10 раз более высокое быстродействие (уже сопоставимое со схемами ТТЛ Шоттки) и меньшее изменение времени задержки в зависимости от емкостной нагрузки. Кроме того, металлические пленки областей затворов заменены на поликремниевые, что даёт значительно больший уровень выходного тока, позволяющий работать на большие токовые и емкостные нагрузки.

Микросхемы серии аналогичны по параметрам соответствующим зарубежным сериям 54HCxx/74НСxx.

Ранние выпуски

История этой серии пока туманна. Какие предприятия её разрабатывали - подробностей нет.

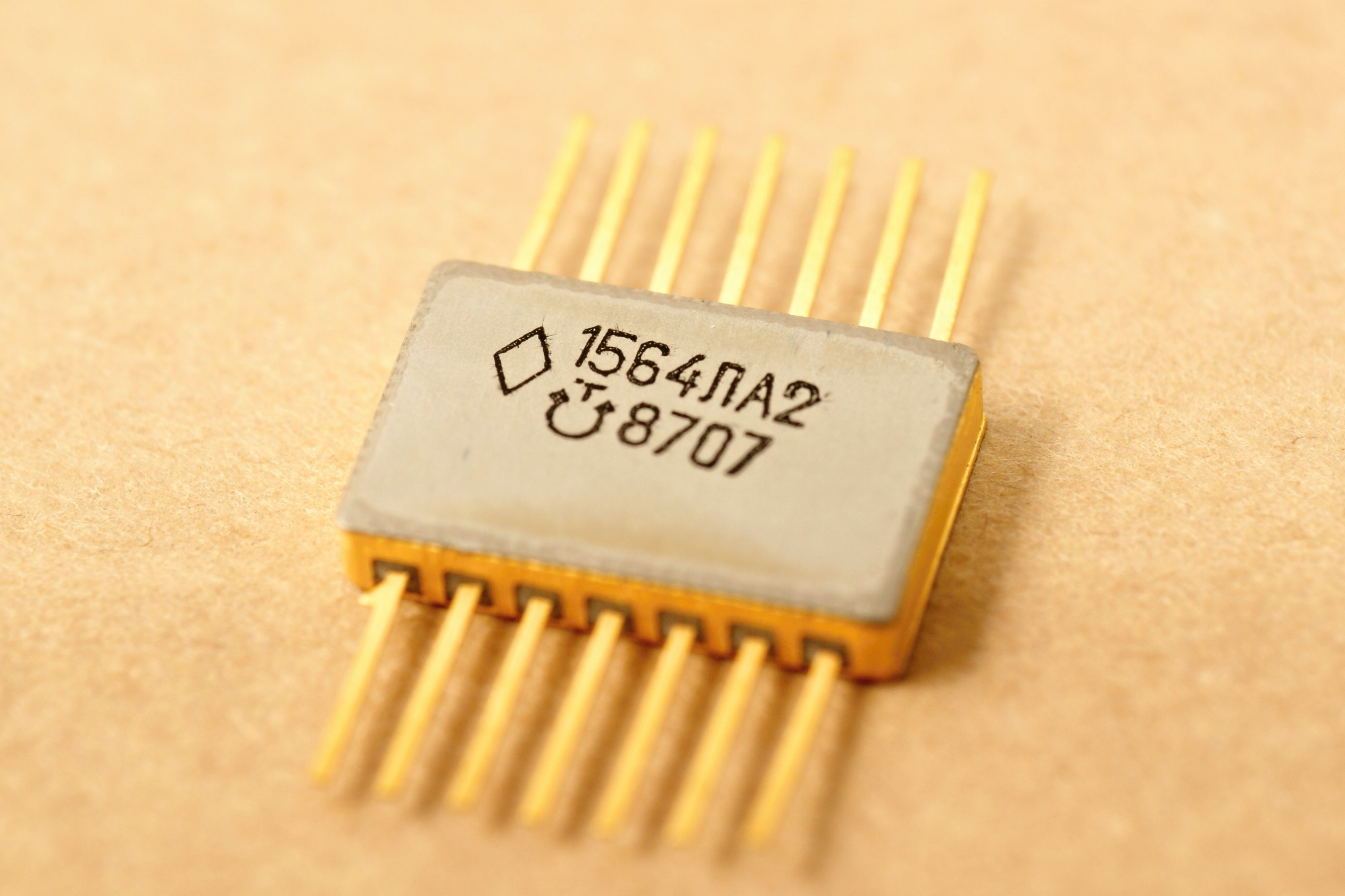

Однако можно сказать, что серийное производство первой очереди серии, состоящей из шести микросхем, началось именно в 1987 году - как эта 1564ЛА2 (элемент 8И-НЕ), выпущенная минским заводом "Транзистор".

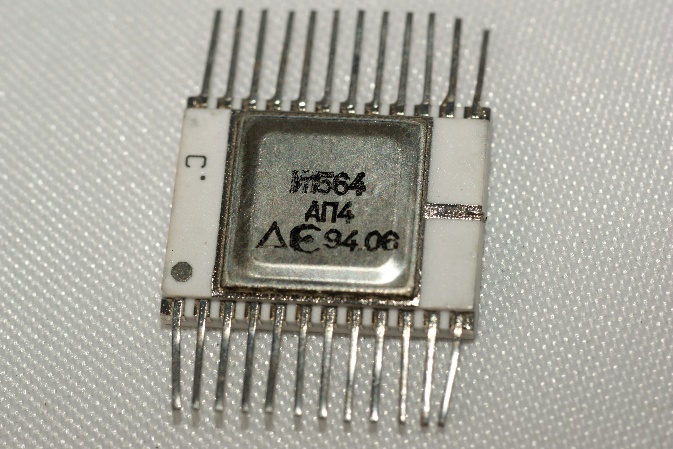

И1564АП4

1564АП4 - это два четырехразрядных шинных формирователя с тремя состояниями на выходе.

Сама по себе микросхема не то чтобы мегаредкость, но выпуск её в 1994 году на опытном производстве ОКБ при Новосибирском заводе полупроводниковых приборов (префикс "И") довольно необычен. Это при том, что разработка её была закончена ещё в 1990 году (тема "Наследник 6", руководитель Ш. Суздальницкая).

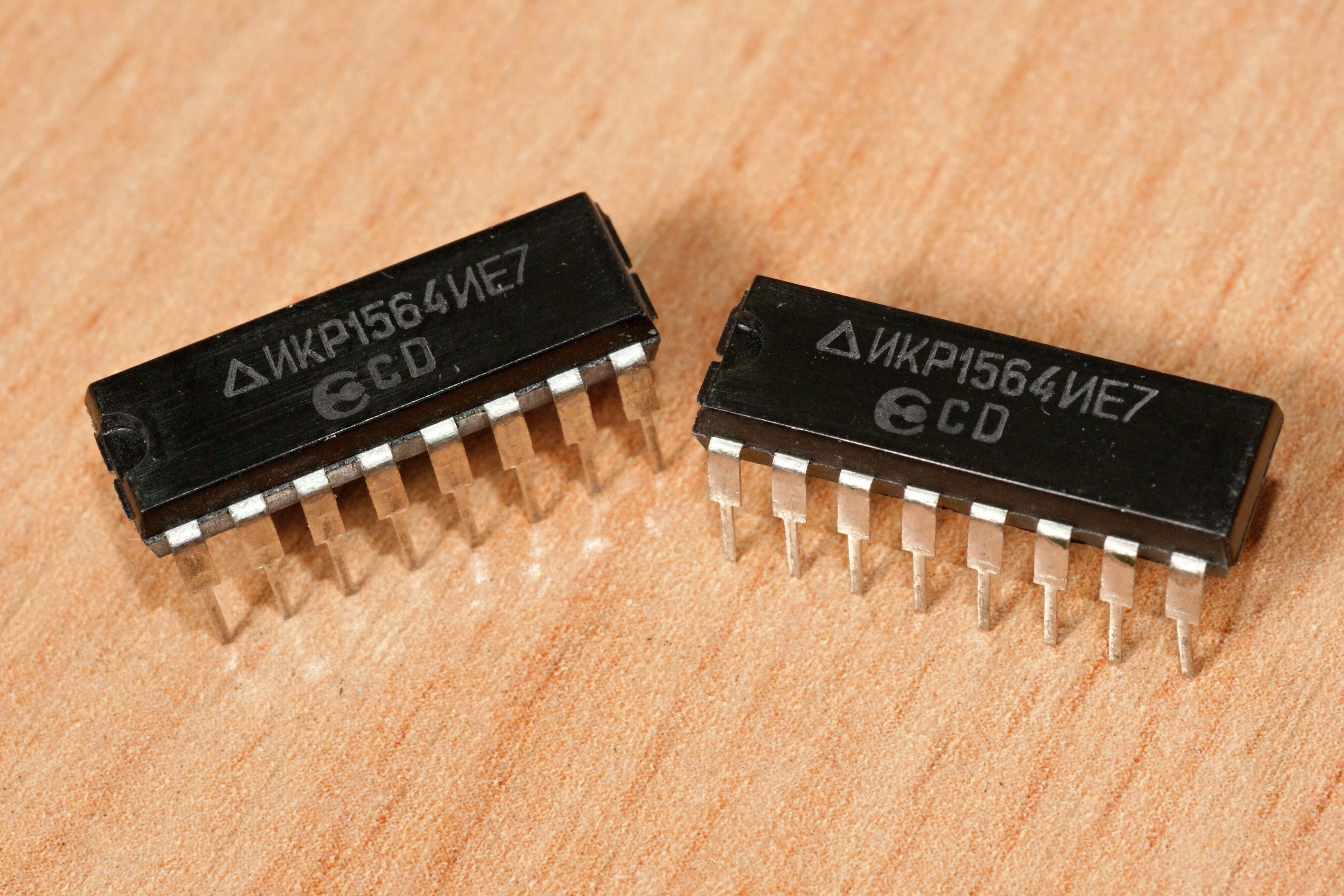

ИКР1564ИЕ7

Опять же, ИЕ7 - четырехразрядный синхронный реверсивный двоичный счетчик с параллельной загрузкой - не бог весть, какая экзотика. Но вариант ИКР встретить было необычно...

Разработана микросхема была еще в 1987 году, в ОКБ при Новосибирском заводе полупроводниковых приборов под руководством Ш. Суздальницкой (тема "Наследник 4").

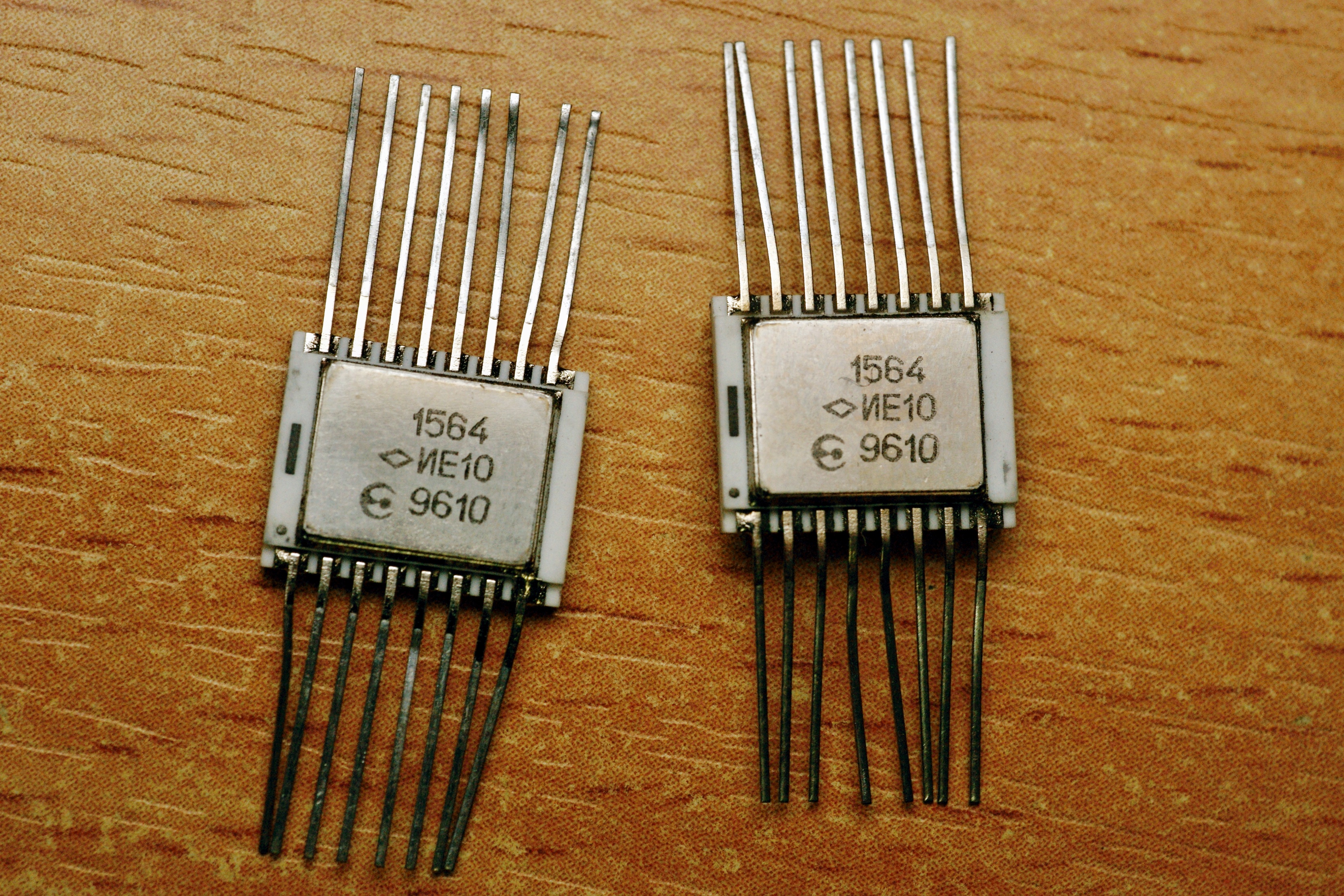

1564ИЕ10

Классический представитель военной логики 90-х годов, 1564ИЕ10 - четырехразрядный двоичный счетчик.

Разработана она была вместе с предыдущей схемой, в ходе ОКР "Наследник-4".

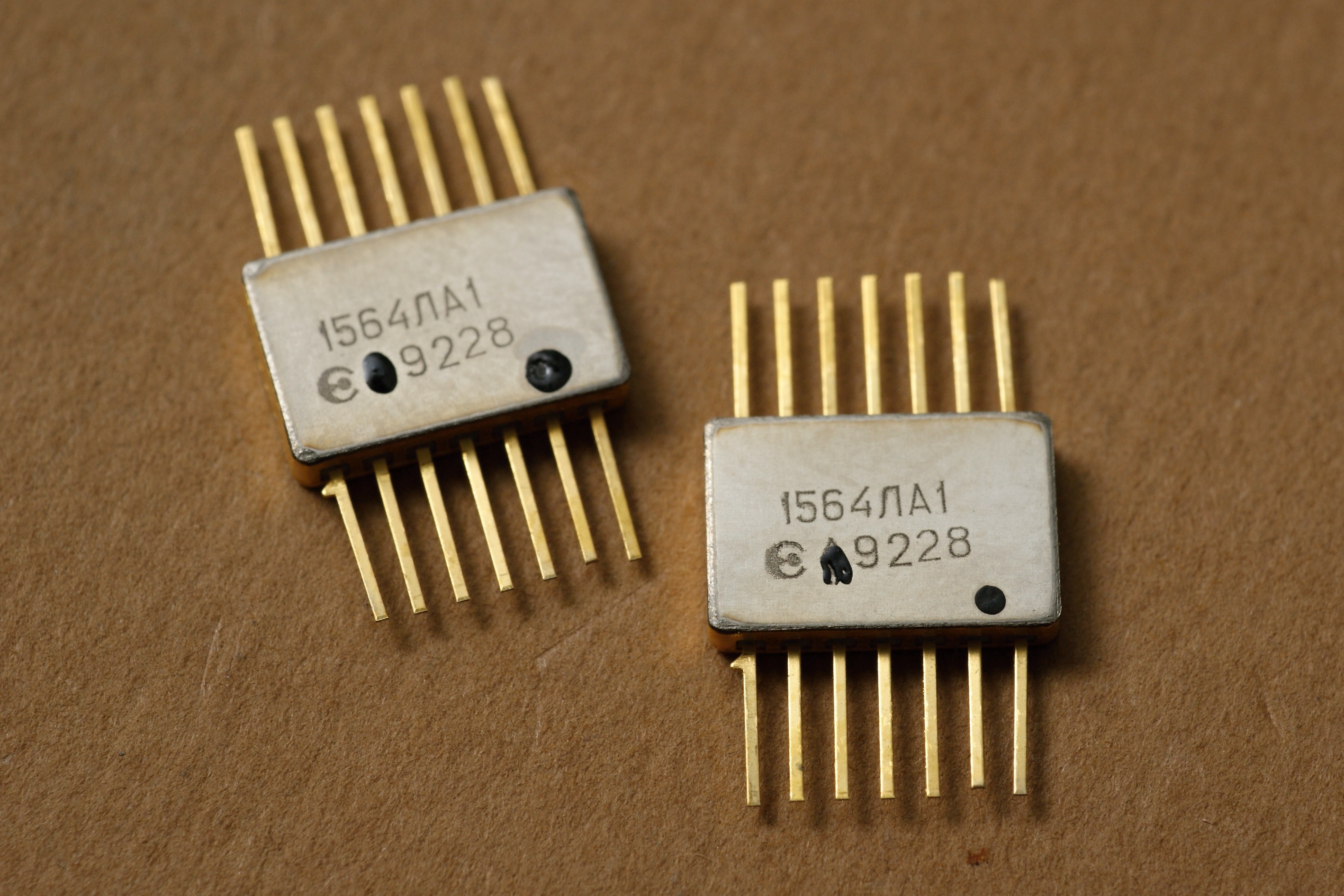

1564ЛА1

Классический элемент логики, сдвоенный 4И-НЕ. Разработка его велась с 1985 года в ОКБ при Новосибирском заводе полупроводниковых приборов по теме "Наследник 1" (руководитель Ш. Суздальницкая).

Но, как видно по точке на ромбе, и в 1992 году военную приемку эти схемы проходили со скрипом...

Источники:

1. Каталог интегральных микросхем. Дополнение №2 к базовому Каталогу ИС. Центральное конструкторское бюро. 1986.
2. В.Л. Шило. Популярные микросхемы КМОП. Справочник. Серии: К176, К561, 564, КР1561, 1564.- Москва, "Ягуар", 1993.
3. Каталог. Цифровые и аналоговые интегральные микросхемы. Часть 2. Условные графические обозначения, назначения выводов и габаритные чертежи корпусов. - ГУП Центральное конструкторское бюро "Дейтон", 1998.
4. Нефедов А.В. Интегральные микросхемы и их зарубежные аналоги: Справочник. Т. 11. - М.: ИП РадиоСофт, 2001.
5. Александр Брыкин. «Я сын России двадцатого века» — Книга воспоминаний — Серия «Жизнь замечательных сибиряков» — Новосибирск — 2007 г.
