Редкая серия, практически не освещённая в литературе.
Включает в себя две микросхемы в радиационно-стойком исполнении,
составляющие комплект формирователей (входного + выходного) биполярного кода интерфейса ГОСТ 18997-79
(ARINCFF). Область применения, понятное дело - бортовое радиоэлектронное оборудование самолётов.
Микросхемы выполнены по биполярной технологии с полной диэлектрической изоляцией
на базе вертикальных комплементарных транзисторов.
Производитель -
"Гамма", г.Запорожье (Украина); разработчиком микросхем было ОКБ "Гаммы".

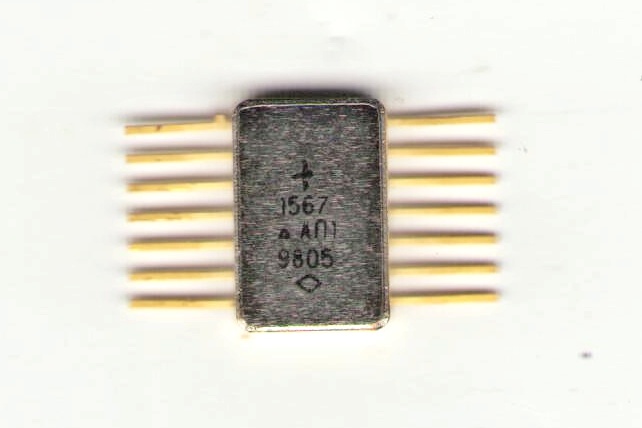

1567АП1 представляет собой двухканальный дифференциальный
приемник сигналов в коде RZ (по ARINC-429) с мультиплексором каналов на
общие выходные формирователи сигналов информации и строба с частотой 250 кГц.
Микросхема позволяет принимать два дифференциальных цифровых сигнала,
с разрешаемой коммутацией любого из них на два цифровых выхода
с открытым коллектором (выход D0 информации и выход С0 синхронизации).
Как функционально законченное устройство 1567АП1 содержит входы первых и вторых
компонент двух дифференциальных сигналов U1 и U2, цифровые выходы
с открытым коллектором информационного сигнала D0 и сигнала С0 синхронизации,
контрольные выходы OR1 и OR2 первого и второго внутренних резисторов
соответственно, вход С1 для подключения внешнего конденсатора
для задержки импульса С0 синхронизации, цифровые входы сигнала СЕ
разрешения приема (выходы D0 и С0 при СЕ=1 разрешены, а при СЕ=0 запрещены)
и сигнала SED выбора канала приемника (выбирается при SED=0
канал приемника сигнала U1, а при SED=1 - канал приемника сигнала U2),
вход общей шины (корпуса), вход от источника положительного напряжения
Uп1=(5±0,5) В и вход от источника отрицательного напряжения Uп2 (-16,5 В...-4,5 В).
Основными параметрами микросхемы 1567АП1 являются:
Минимальное положительное дифференциальное напряжение
срабатывания +5 В
Максимальное отрицательное дифференциальное напряжение срабатывания -5 В
Входное сопротивление для каждой компоненты любого дифференциального входа 20 кОм
Модуль входного синфазного сигнала по любому каналу 15 В
Частота приема входного дифференциального сигнала RZ кода по любому каналу
10 кГц...1 МГц
Источники:
1. А.Н. Горбань, В.В. Кравчина. Разработка конструкции и технологии изготовления комплементарных транзисторов для радиационно стойких ИС. - "Технология и конструирования в электронной аппаратуре" № 3, 2011.
