157ая серия

Широко применяемая в бытовой аппаратуре серия интегральных микросхем, весьма удачная, на мой взгляд. К157УД2 знакома не одному поколению радиолюбителей...

Первые микросхемы этой серии - К1УС571, К1УС572, К1УС573 - были разработаны отделом линейных интегральных схем КНИИМП в начале 70-х годов.

Развитие серии продолжилось во второй половине 70-х, в отделе 180 был разработан большой набор биполярных ИС для радиоприемников, магнитофонов, видеомагнитофонов, видеокамер под общим шифром разработок «Кубок» (главные конструктора – Рыбалко А.И., Андрианов В.В., Павук В.И., Василенко И.Я.)

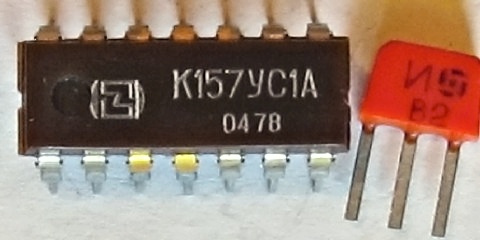

К157УС1А

К157УС1, УС2, УС3 - первые микросхемы серии К157. Цитата о разработке "...Все тянулось у буржуев, но с украинской смекалкой. Кое-что переделывалось и получалось, что у этих схем как бы нет аналога..." :))

Назначение - УНЧ для переносных радиоприемников; напряжение питания 9 В, выходная мощность 0,5 Вт.

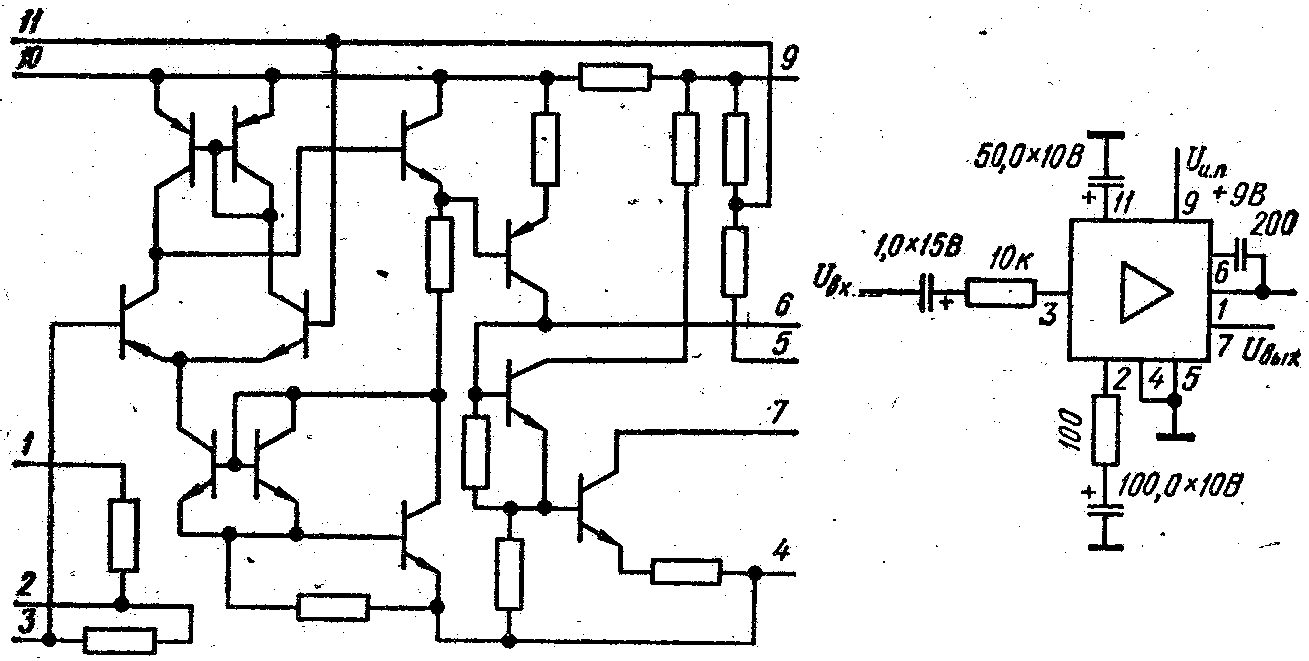

Как ни странно, но в справочной литературе эта микросхема почти не встречается, несмотря на свою массовость! Вот справочный листок на неё, и вырезка из журнала Радио (№3, 1976). Что любопытно, в ранней справке указан только один тип, еще без разбивки по буквам.

Производитель - "Родон", ныне ПО ИМС "Логика", г.Ивано-Франковск (Украина).

Вроде бы в дальнейшем была переименована в К157УН1А. Интересно, что нумерация здесь уже по новой системе (т.е. не К1УС571), а обозначение типа (УС <-> УН) по старой.

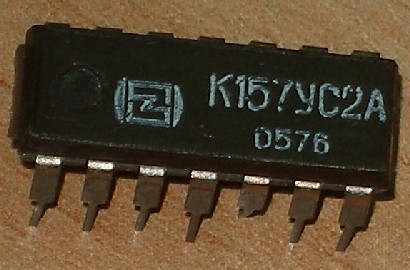

К157УС2А

Назначение - УВЧ с регулируемым усилением + гетеродин + смеситель. В 80ые годы она стала называться К157ХА1.

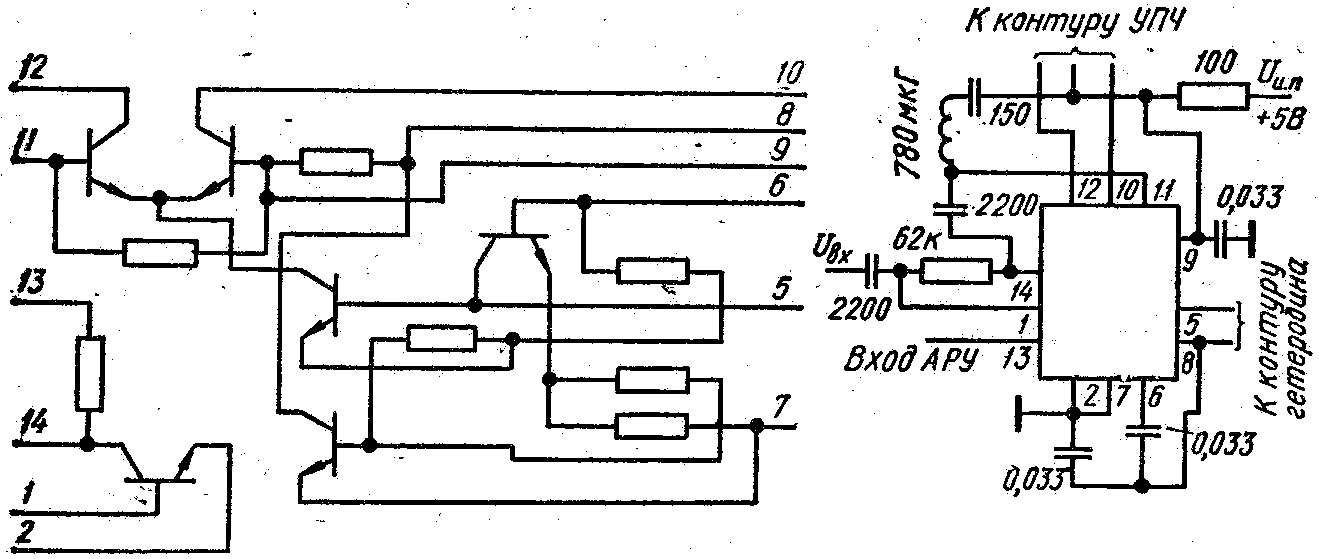

Справочный листок на неё, и вырезка из журнала Радио (№3, 1976). Также, как и для К157УС1, в ранней справке указан только один тип УС2, еще без разбивки по буквам.

Разработчиком был КНИИМП, там же она первоначально и выпускалась; затем производство было передано на завод "Родон", г.Ивано-Франковск (Украина).

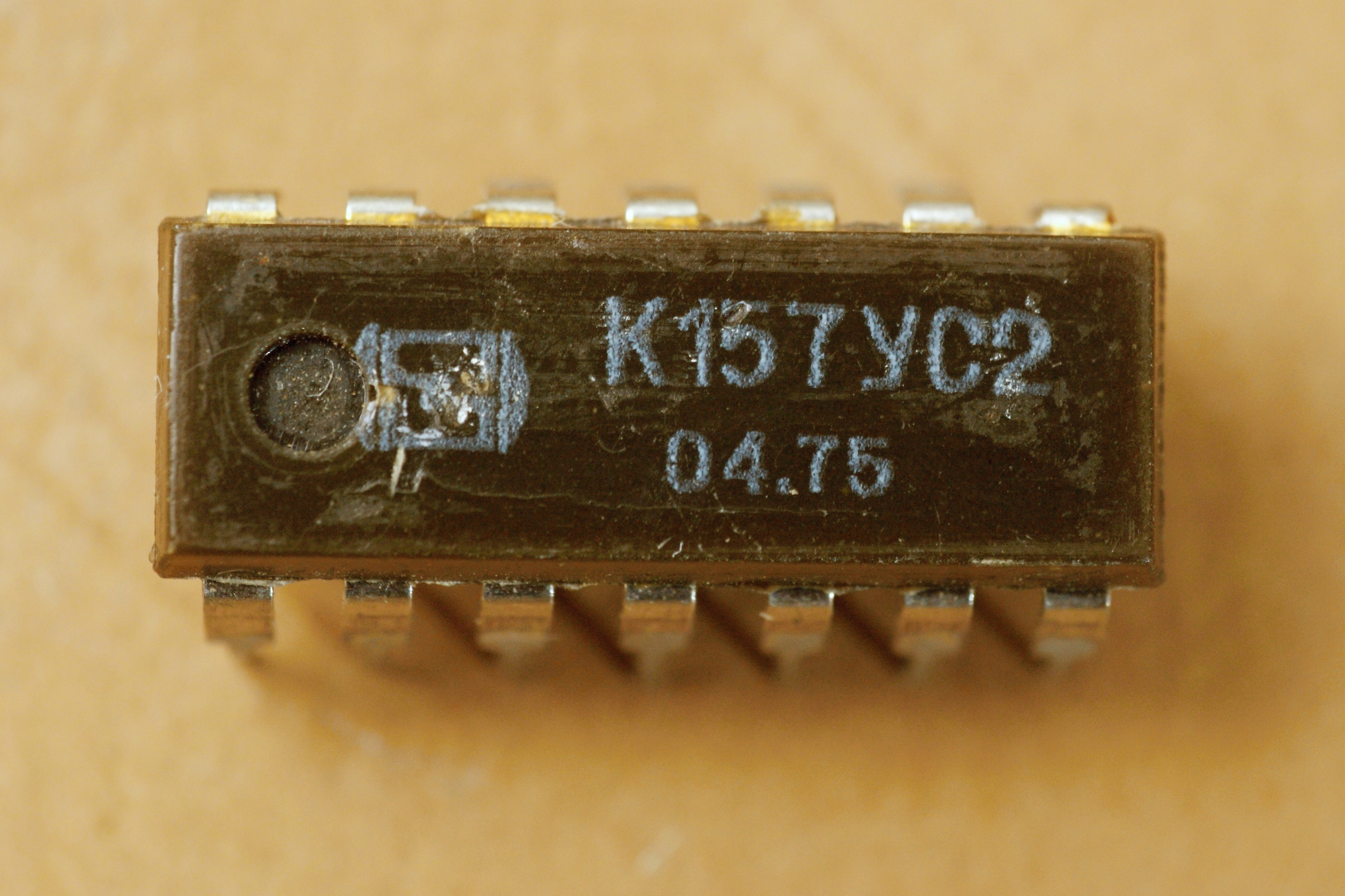

(фото Александра Перебаскина)

Источники:

1. Каталог интегральных микросхем. Часть II (аналоговые).- Центральное бюро применения. 1975.
2. Лавриненко В.Ю. Справочник по полупроводниковым приборам. 9-е изд., перераб. К.: Технiка, 1980.
3. Лавриненко В.Ю. Справочник по полупроводниковым приборам. 10-е изд., перераб. и доп. - К.: Технiка, 1984.
4. Стратегия выбора. - К.: "Корнiчук, 2012.
