Серия включает в себя две микросхемы базовых матричных кристаллов, выполненных по технологии КМОП и предназначенных для использования в аппаратуре бытового и производственного назначения.

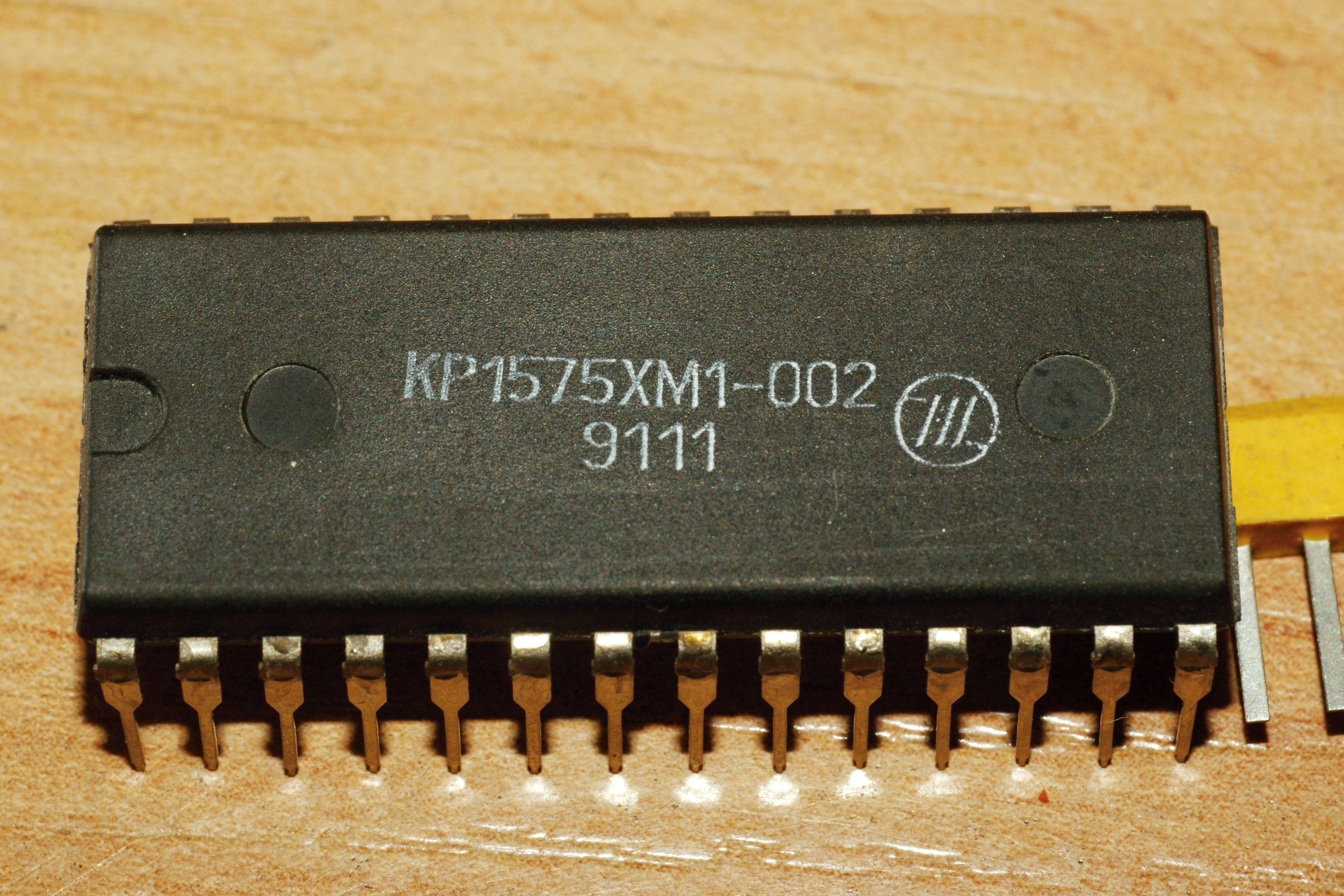

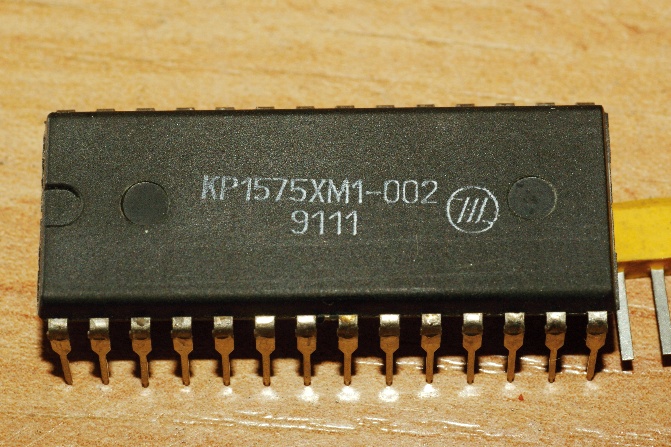

КР1575ХМ1 - цифровой базовый матричный кристалл с
количеством эквивалентных вентилей до 980. Версия 002 представляет собой
схему управления дельта-кодеком
и предназначена для управления аналоговыми частями дельта-кодера и
дельта-декодера в цифровом телефонном аппарате системы ЭАТС-ЦА.
Производитель - "Интеграл",
г.Минск (Белоруссия).
Микросхема имеет канальную структуру и представляет собой
матрицу из 980 базовых ячеек, размещенных в 14 рядах, между которыми
расположены каналы трассировки. Время задержки переключения базового
элемента и буферной входной ячейки - не более 15 нс; буферной выходной
ячейки - не более 20 нс.
Базовая ячейка (БЯ) содержит по два рМОП
и nМОП транзистора, предназначенных для реализации одного логического
элемента с функцией 2И-НЕ, 2ИЛИ-НЕ или более сложных логических элементов,
реализуемых в нескольких ячейках. Сверху и снизу матрицы базовых ячеек
размещены два ряда вспомогательных ячеек по 35 в каждом, предназначенных
для реализации элементов синхронизации, задерживающих фронт или срез сигнала,
и отличающихся по конфигурации от базовых. По периметру матрицы БЯ
размещено 46 буферных ячеек, содержащих по 2 мощных рМОП и nМОП транзистора
для реализации функции «выход» и по 2 рМОП и nМОП транзистора для
реализации функции «вход».
Для защиты выводов в состав БЯ введены элементы защиты. Проектирование
полузаказных БИС на основе БМК осуществляется символьным методом на основе
библиотек функциональных элементов с использованием ЭВМ и системы
автоматизированного проектирования. Программирование БМК в соответствии
с требуемой функциональной схемой осуществляется фотошаблонами двух слоев.

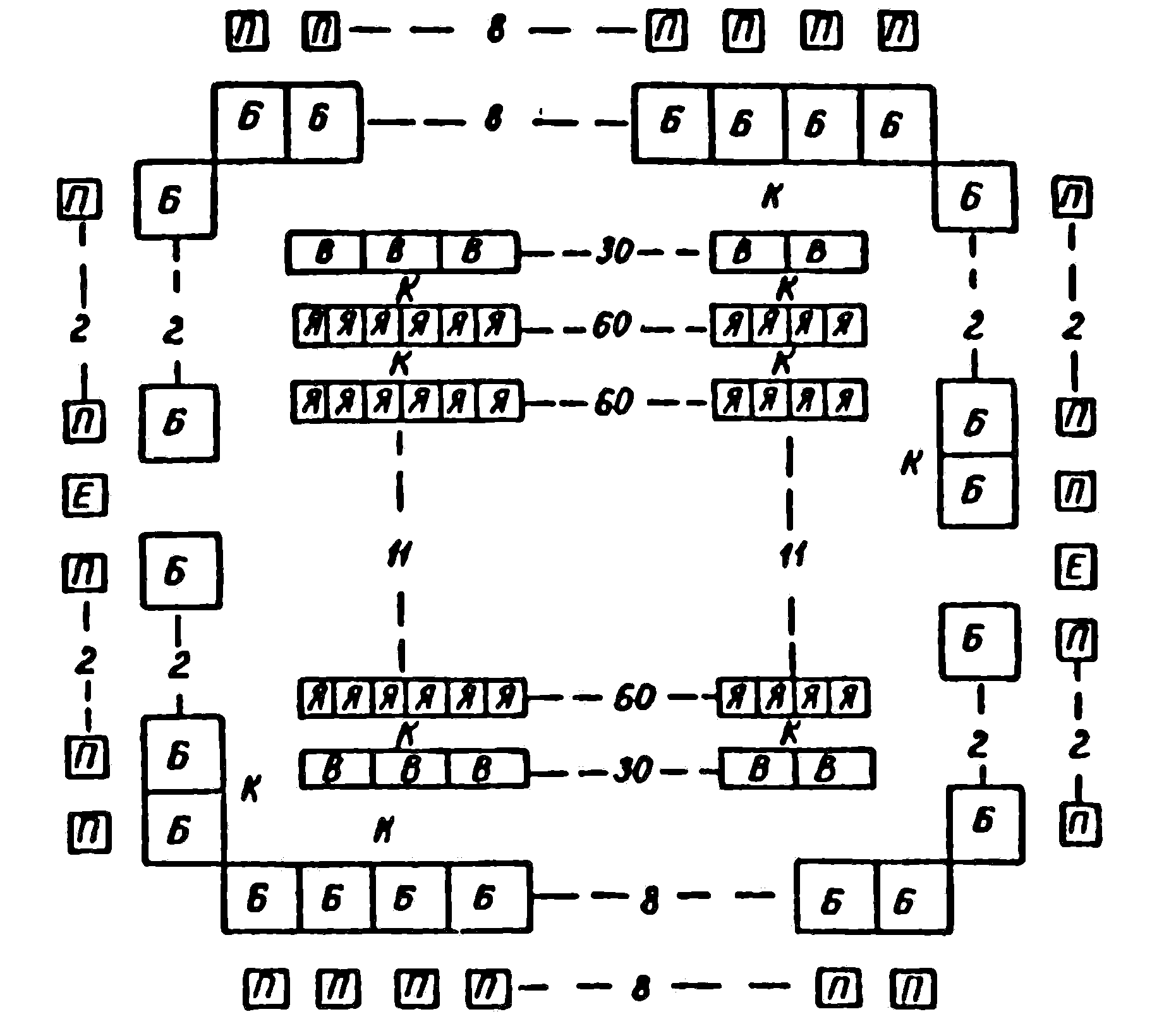

Общий вид КР1575ХМ1:
Я — базовая ячейка; В — вспомогательная ячейка; Б — буферная ячейка; К — канал трассировки; П — контактные площадки выводов буферных ячеек; Е — контактные площадки питания.
Источники:
1. Интегральные микросхемы и базовые матричные
кристаллы для бытовой и промышленной аппаратуры. Справочник / Е.Г. Горпач,
О.А. Мокрицкий, П.Б. Поплевин, А.М. Розенман.
Под редакцией Е.Г. Горпача. - М.: ТОО "Фирма Развитие", 1993.
2. Микросхемы для телефонии
и средств связи. Справочник. - М.: Издательский дом "Додэка-XXI",
2001.
3. Нефедов А.В. Интегральные микросхемы и их зарубежные аналоги:
Справочник. Т. 11. - М.: ИП РадиоСофт, 2001.
