Микросхемы 1580 серии представляют собой БМК, выполненные по КМОП технологии. Разработчик - орловское АО Протон.
Любопытно, что об этой микросхеме неизвестно практически ничего.

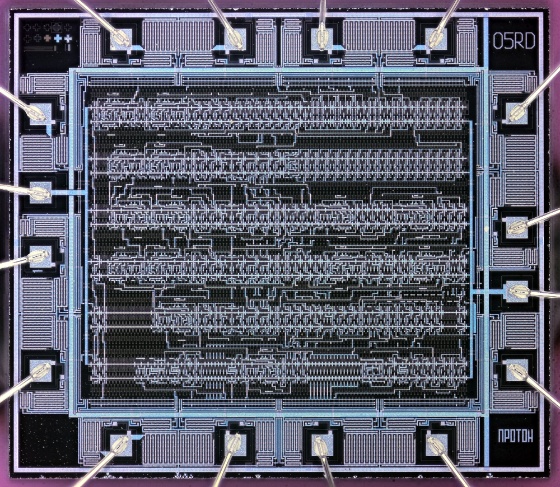

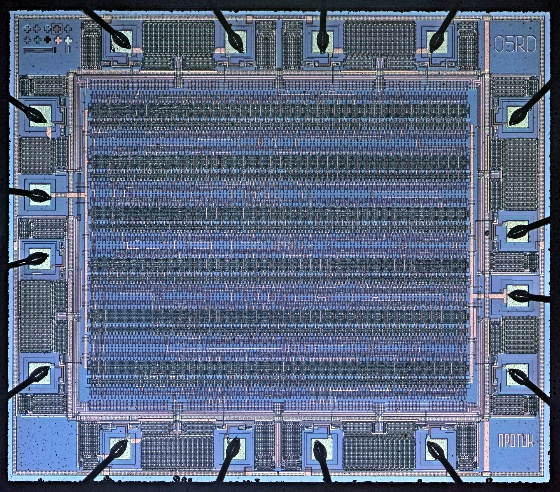

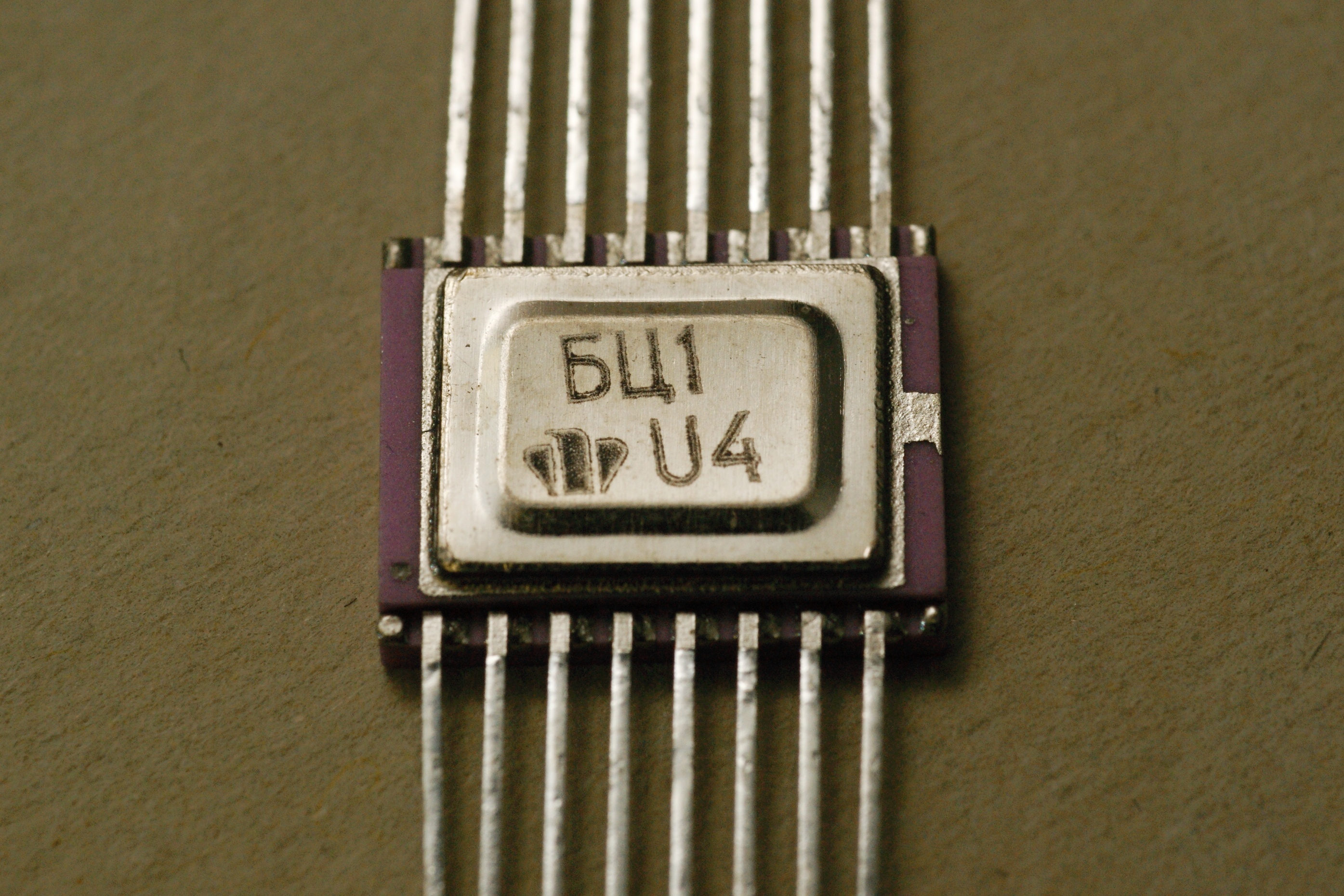

Даже в заводском каталоге, для версии К1580БЦ1Т-01 приведены лишь краткие электрические
параметры, вроде напряжения питания (что примечательно, оно нестандартное, от 2 до 3 вольт),
столь же нестандартные логические уровни, да ничего не поясняющая распиновка.
Впрочем, из неё можно понять, что это версия предназначена для управления какими-то индикаторами.
Насчет же базового кристалла вообще никаких данных.
(фото с форума Радиокартинки)
(фото с форума Радиокартинки)
Этот БМК относительно массов и известен. Так получилось из-за того, что он нашёл применение в различных бытовых, и не очень, приборах - холодильниках, электронных замках, даже как драйвер коллиматорного прицела. Основное его назначение - различные устройства управления индикацией.
Базовый матричный кристалл КР1580ХМ3 разработан в 1991-93 годах. Он обладает небольшой емкостью, высокой нагрузочной способностью и быстродействием, малым собственным энергопотреблением Микросхемы изготавливаются по КМОП технологии с поликремниевыми затворами и практически совместимы с отечественными и зарубежными сериями стандартной КМОП логики.
Матрица пар транзисторов построена по принципу "море вентилей". Основной структурной единицей является вентиль типа "НЕ". Кристалл КР1580ХМ3 содержит 415 вентилей. Общее описание БМК и основные характеристики.

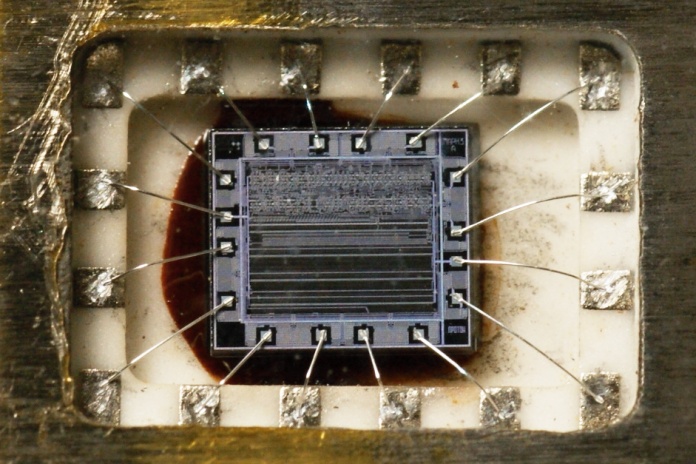

Чипы, попавшие мне в руки, вроде бы как представляют собой вариант КР1580ХМ3-MARKAS2. Пока неизвестно, что это такое. Известен вариант со сходным названием, КР1580ХМ3-MAR3, микросхема управления светодиодным коллиматорным прицелом с автоматической регулировкой яркости. Возможно, у меня оказалось предыдущее, второе поколение таких драйверов.

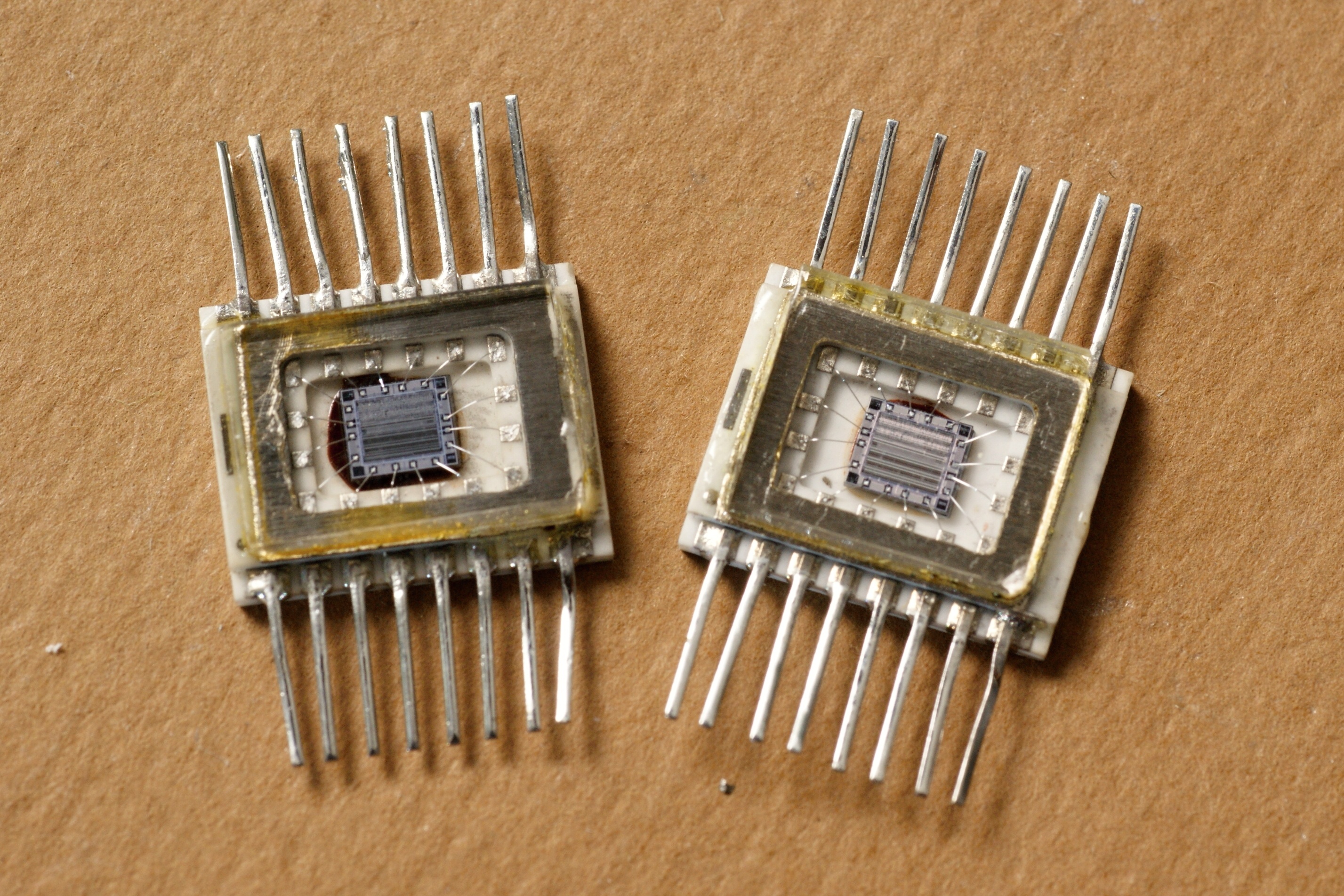

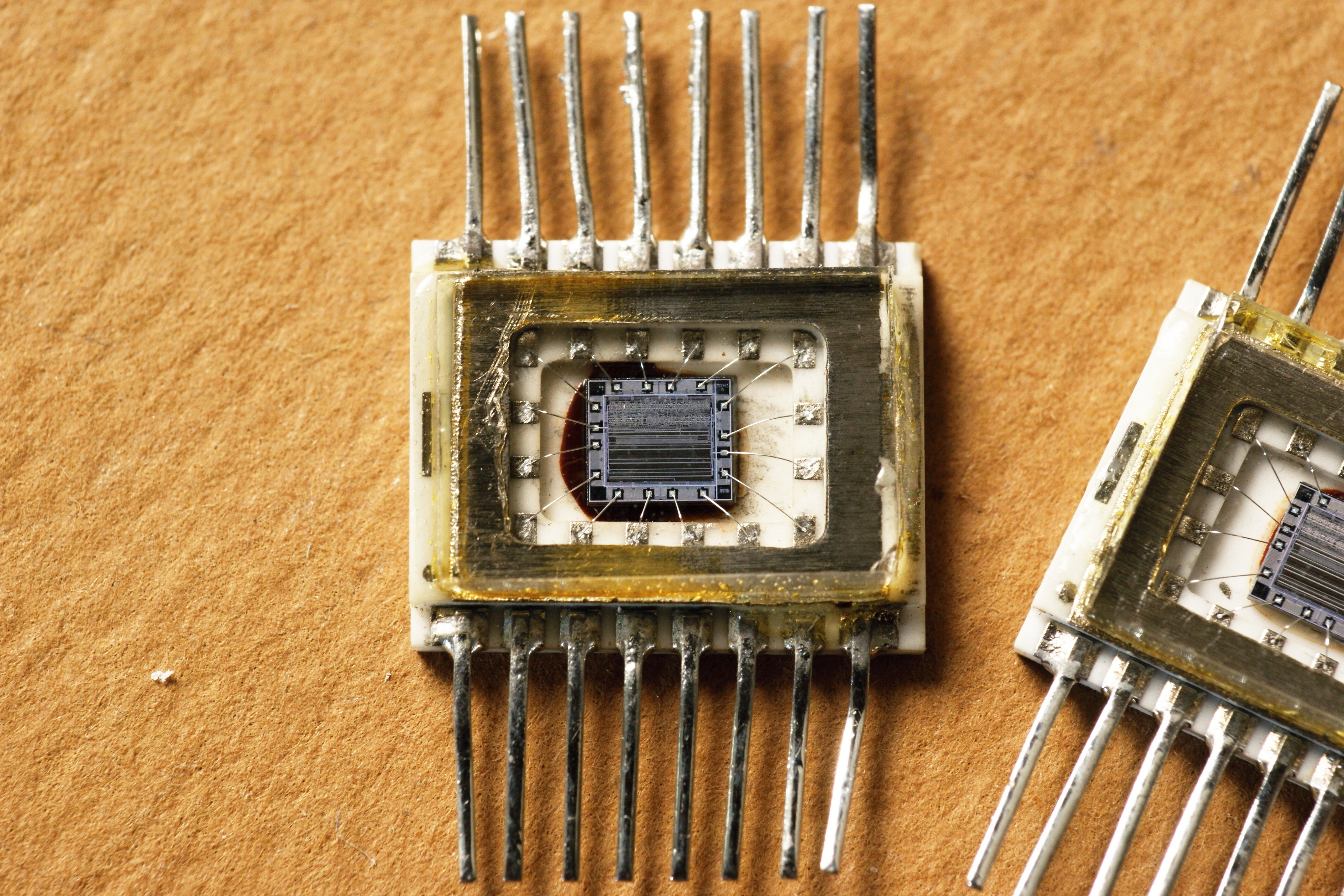

Немного странно, что, судя по названию, схема должна быть в пластмассовом DIP-корпусе, здесь же планарная керамика. Может быть таким образом паковали образцы опытного, досерийного периода; в керамическом корпусе проще делать малые партии для отработки схемы.
Отдельный вопрос с производителем. Помимо упомянутого уже орловского Протона, микросхемы на его базе делает орловское же предприятие "Синтэк", кристаллы они заказывают на минском "Интеграле". Также есть упоминания, что схемы на этом БМК выпускает ещё кто-то на территории Беларуси.
