175ая серия

Серия К175 представляет собой комплект интегральных микросхем, предназначенных для применения в трактах промежуточной частоты радиолокационной и связной техники, а также для узлов радиоэлектронной аппаратуры. Микросхемы выполнены на биполярных транзисторах по планарно-эпитаксиальной технологии с изоляцией p-n переходом.

Разработку серии выполняло московское КБ полупроводникового машиностроения.

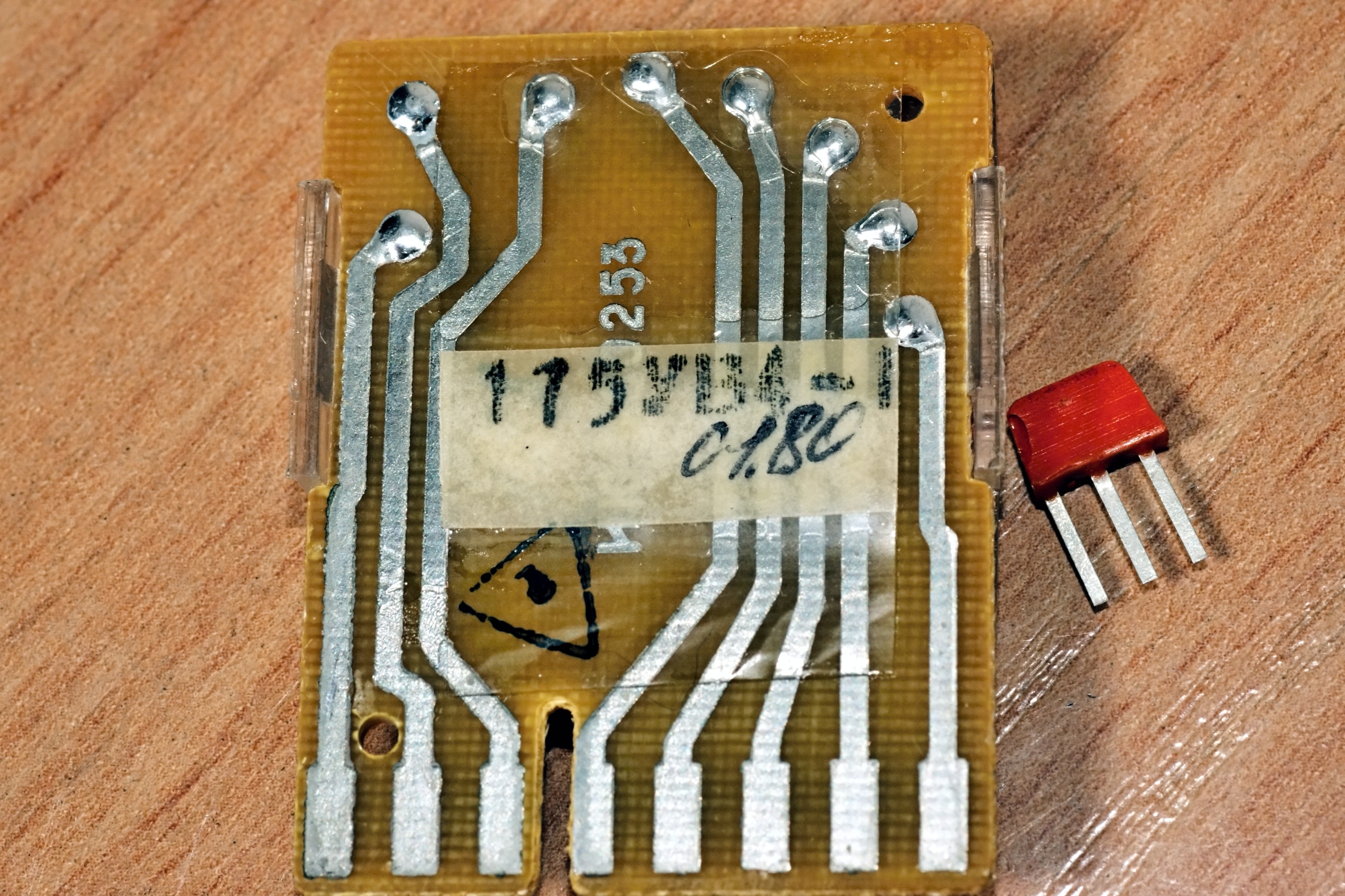

175УВ4-1

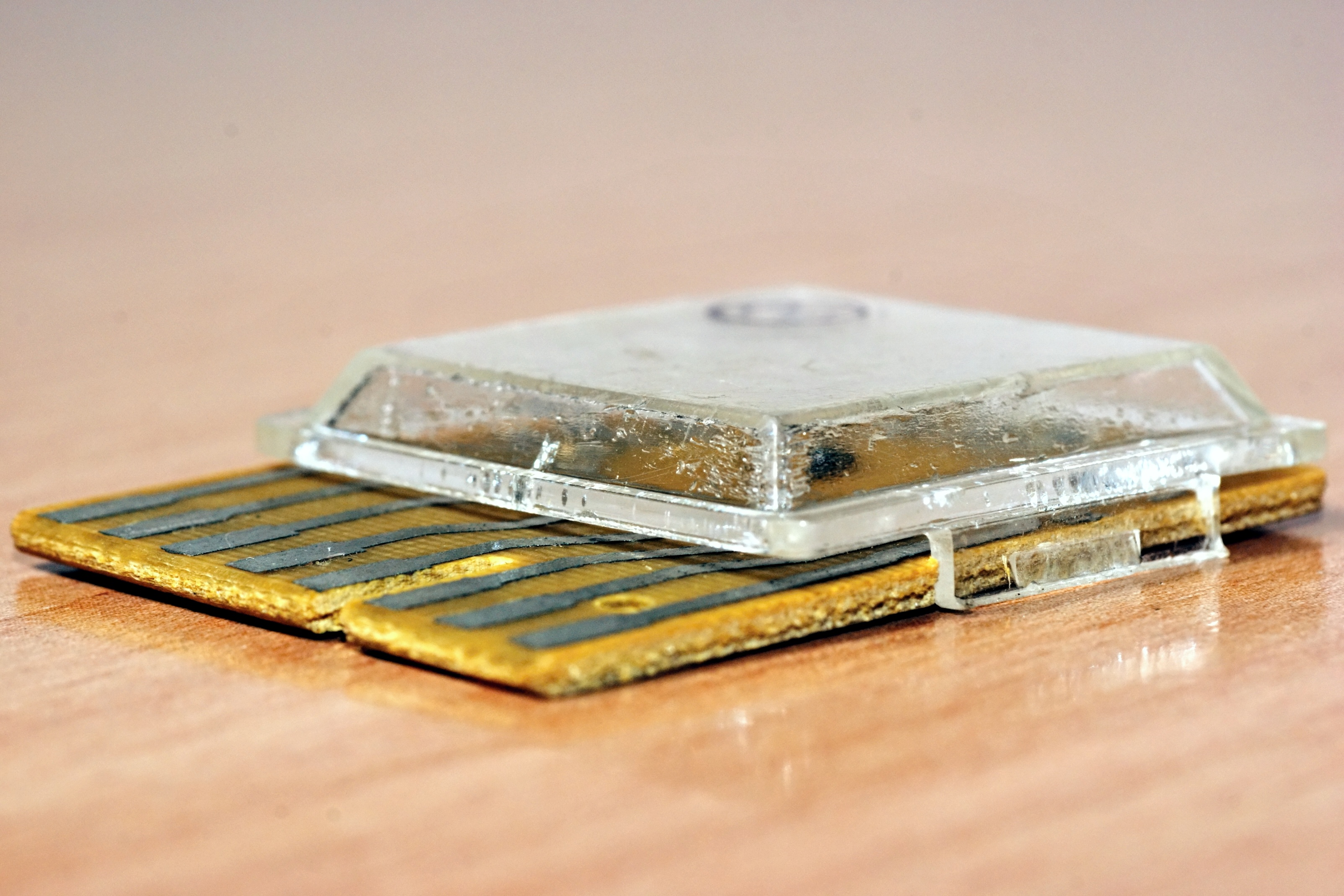

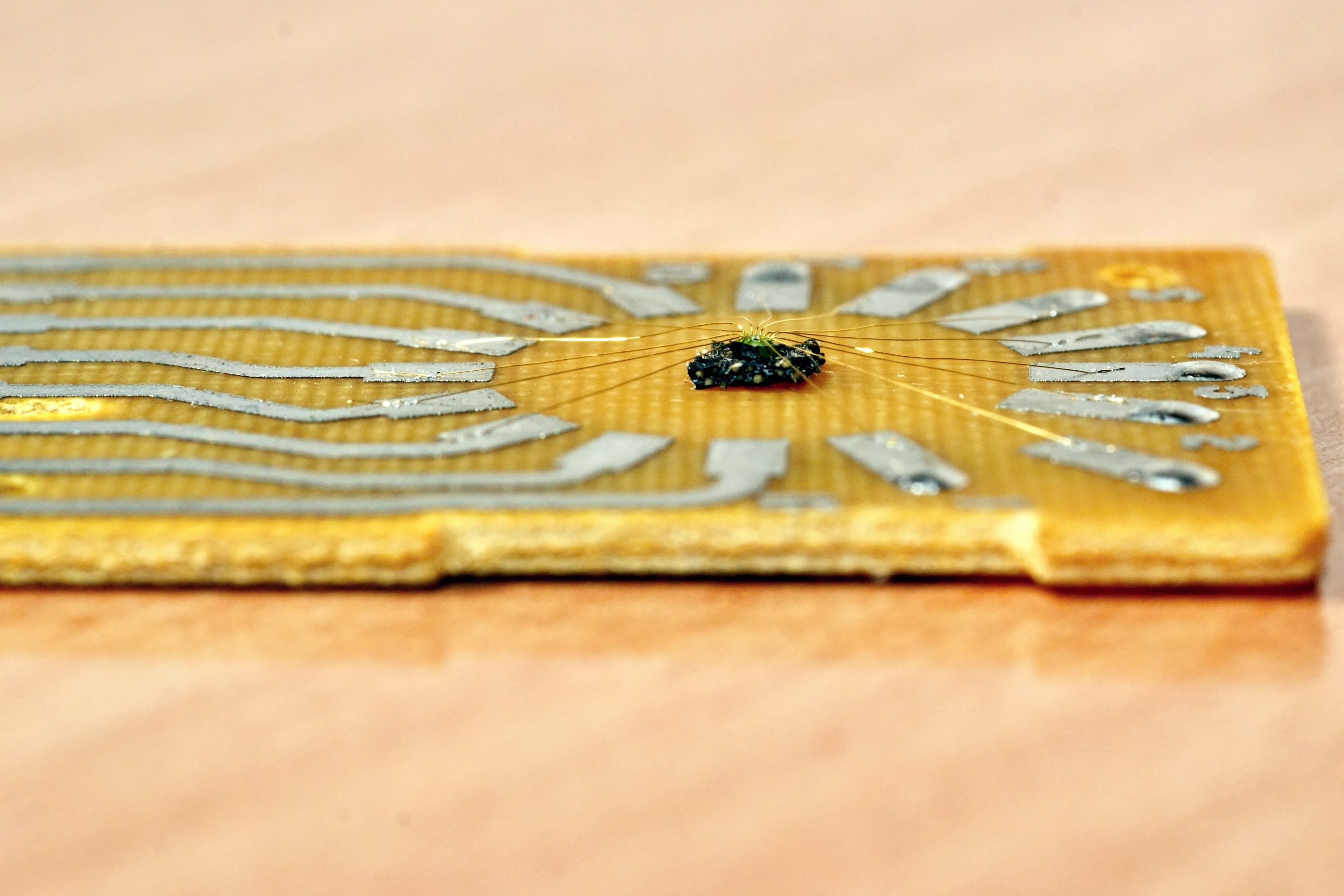

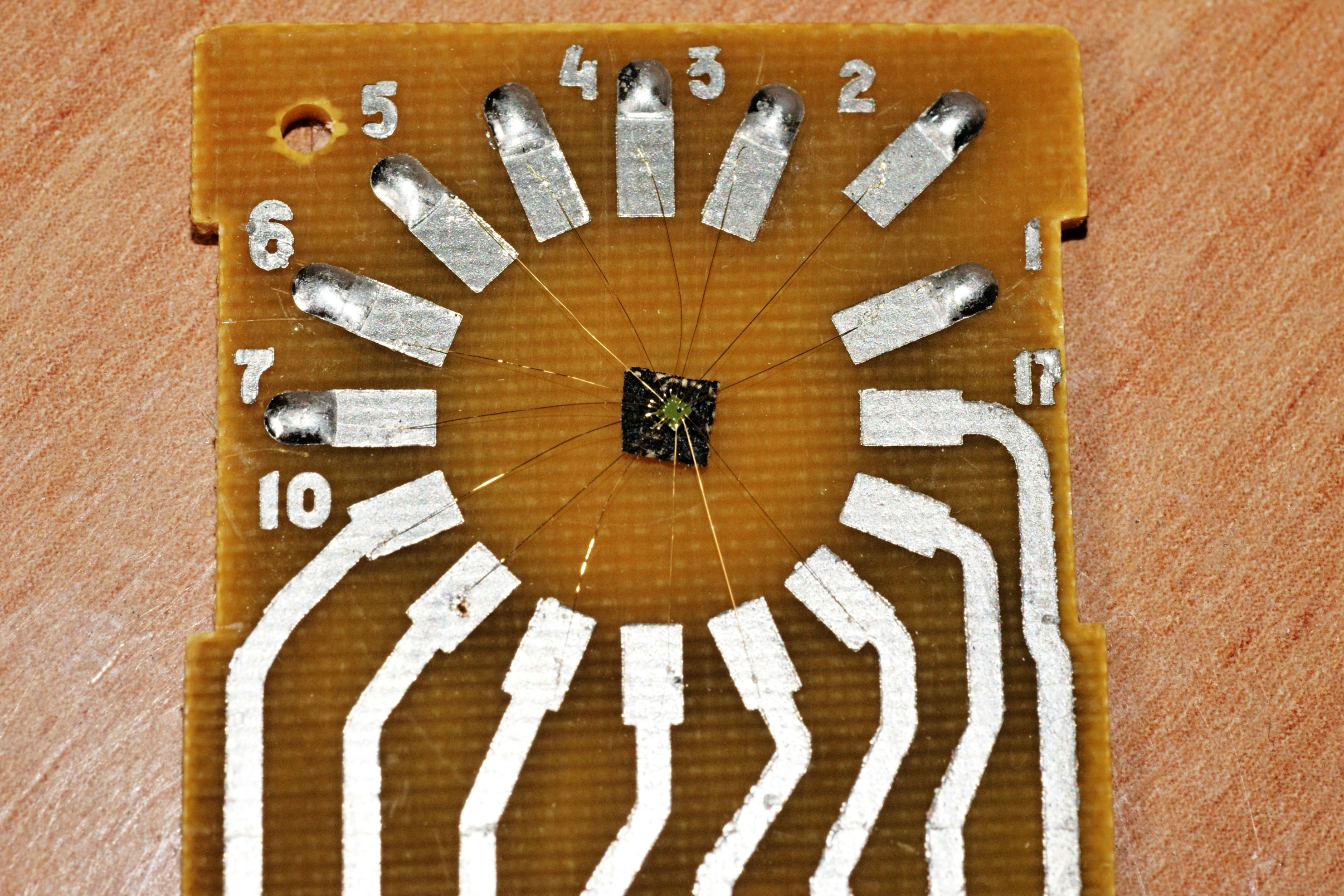

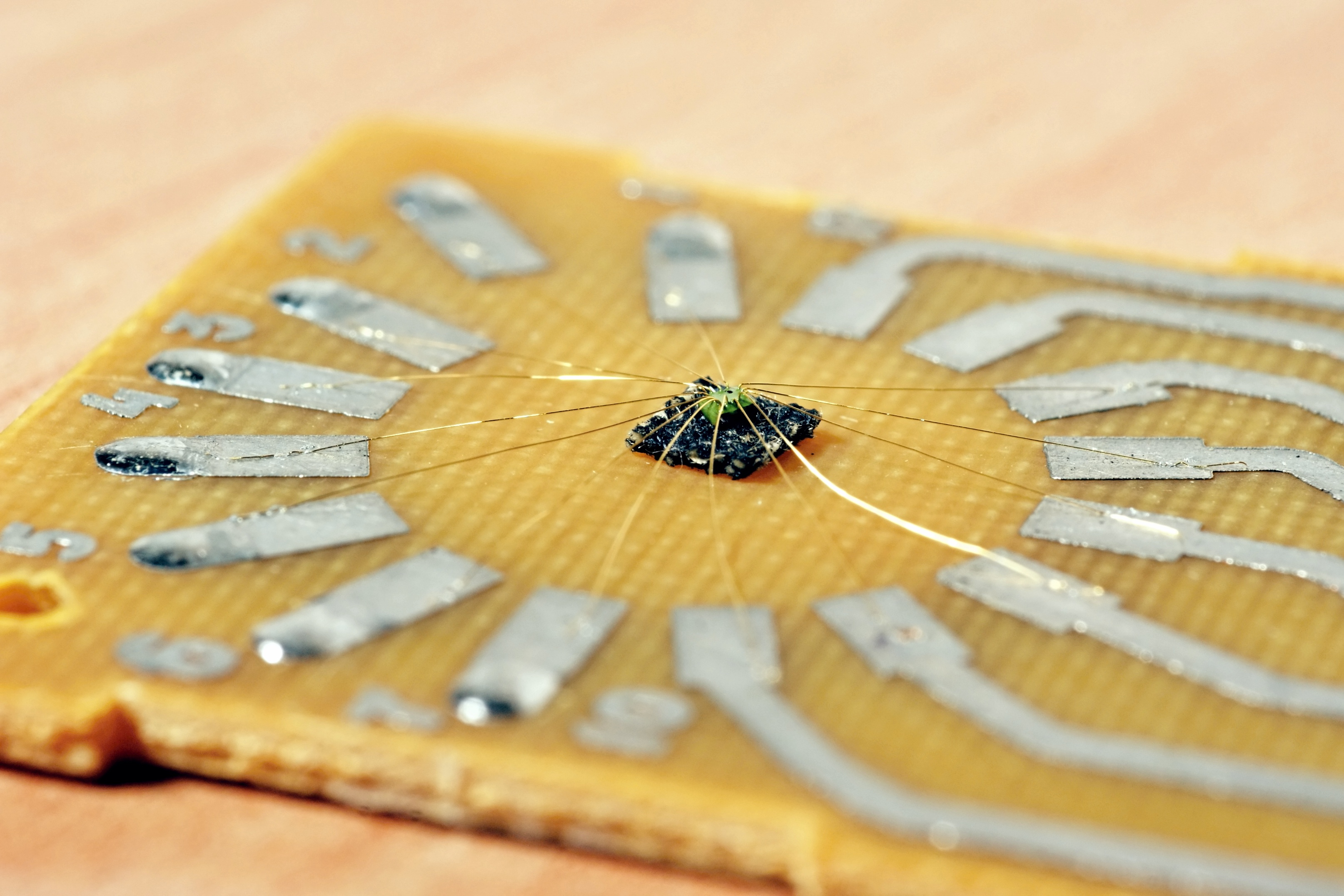

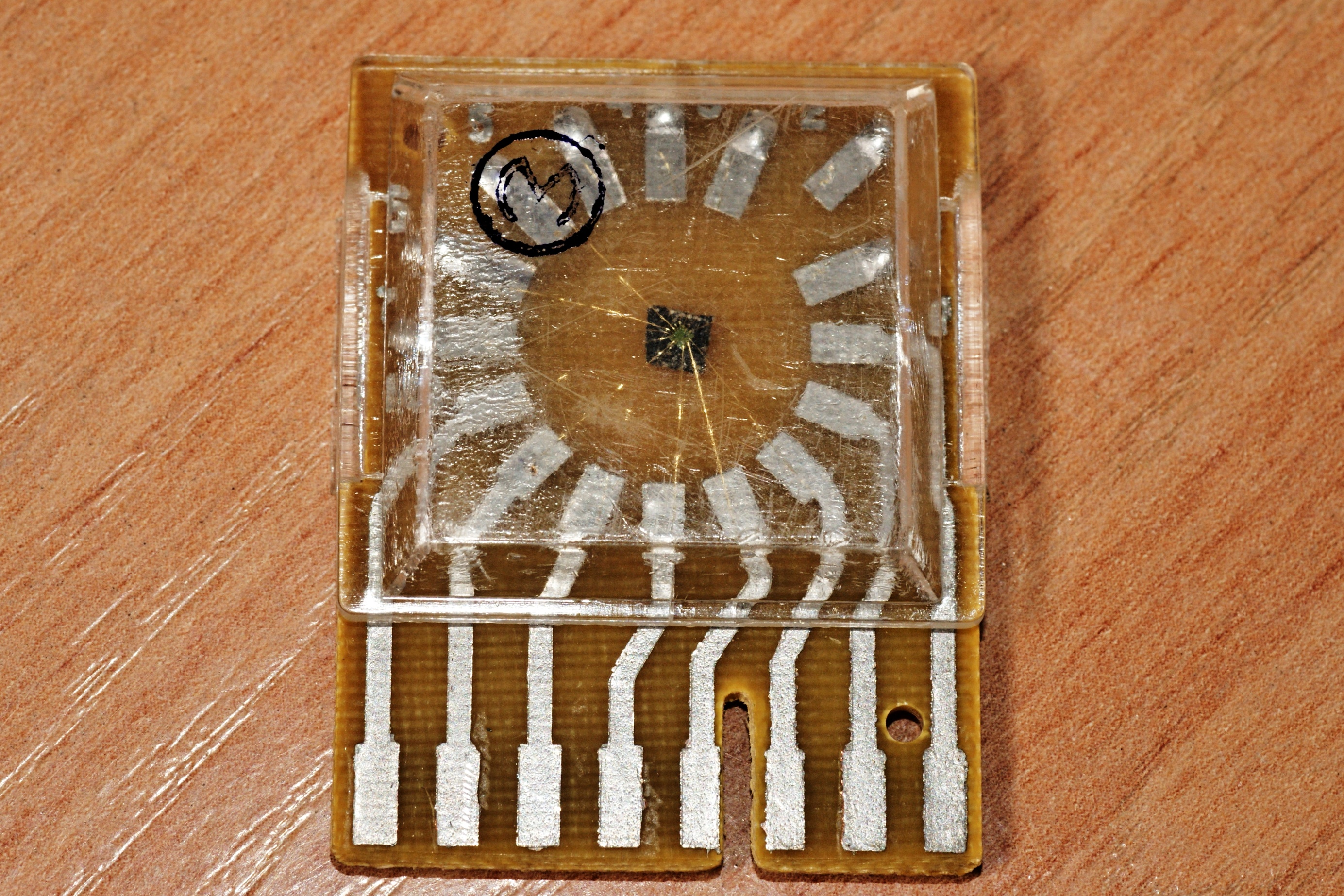

Микросхема довольно распространена в высокочастотных узлах радиоаппаратуры и представляет собой однокаскадный дифференциальный усилитель, предназначенный для усиления и преобразования сигналов высокой частоты до 150 МГц. Содержит 14 интегральных элементов. Справочный лист и данные из отраслевого каталога на неё.

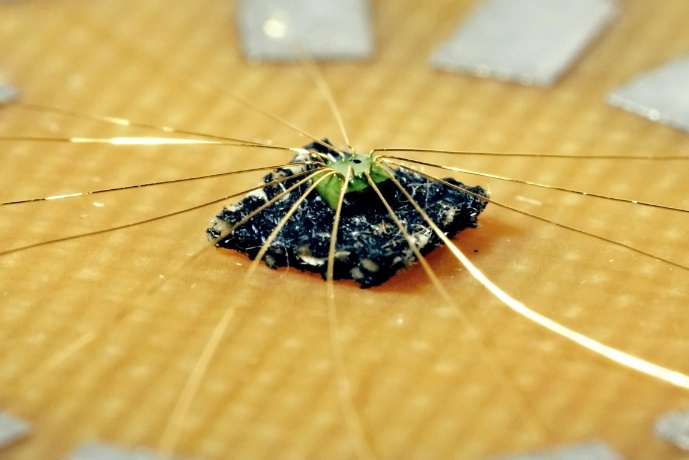

Но! Известна она в виде 175УВ4, КН175УВ4, Б175УВ4-4. А вот "мой" вариант в литературе не встречается...

И отдельный интересный момент - производитель. Это загадочный московский завод "Цвет", который до этого момента был известен лишь по микросхеме К174АФ5:

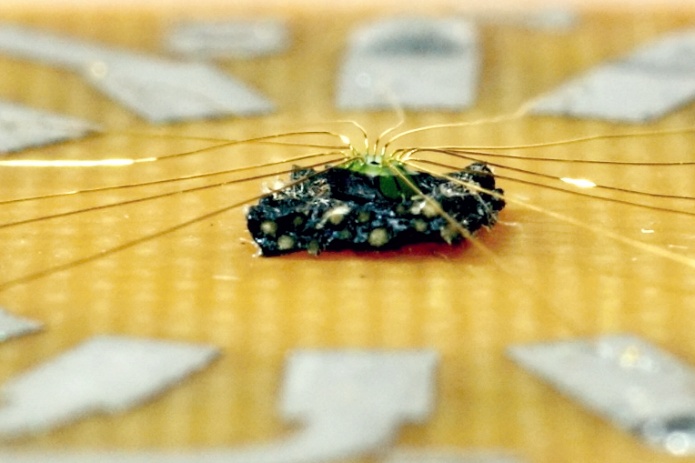

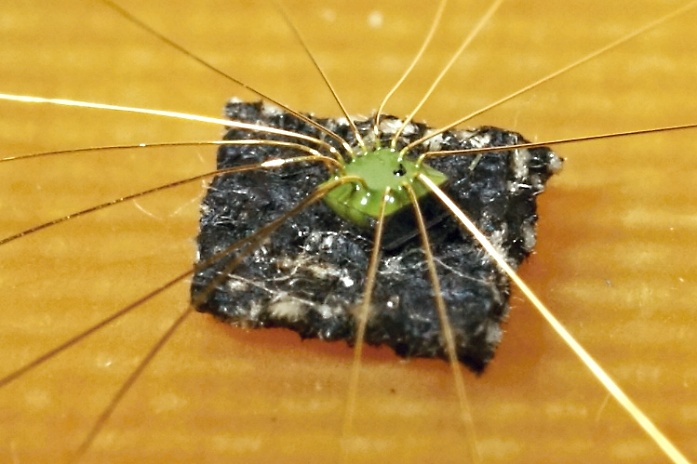

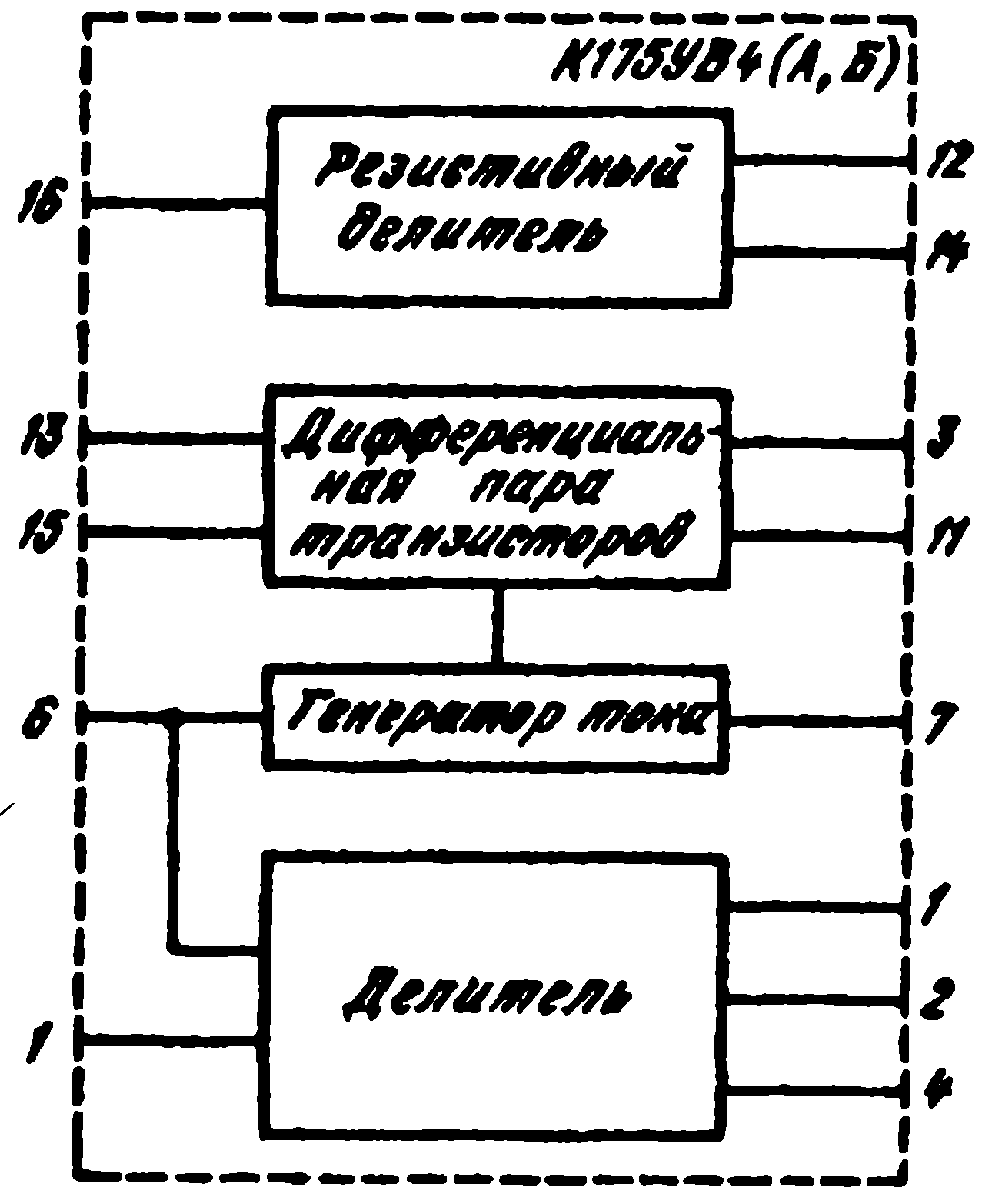

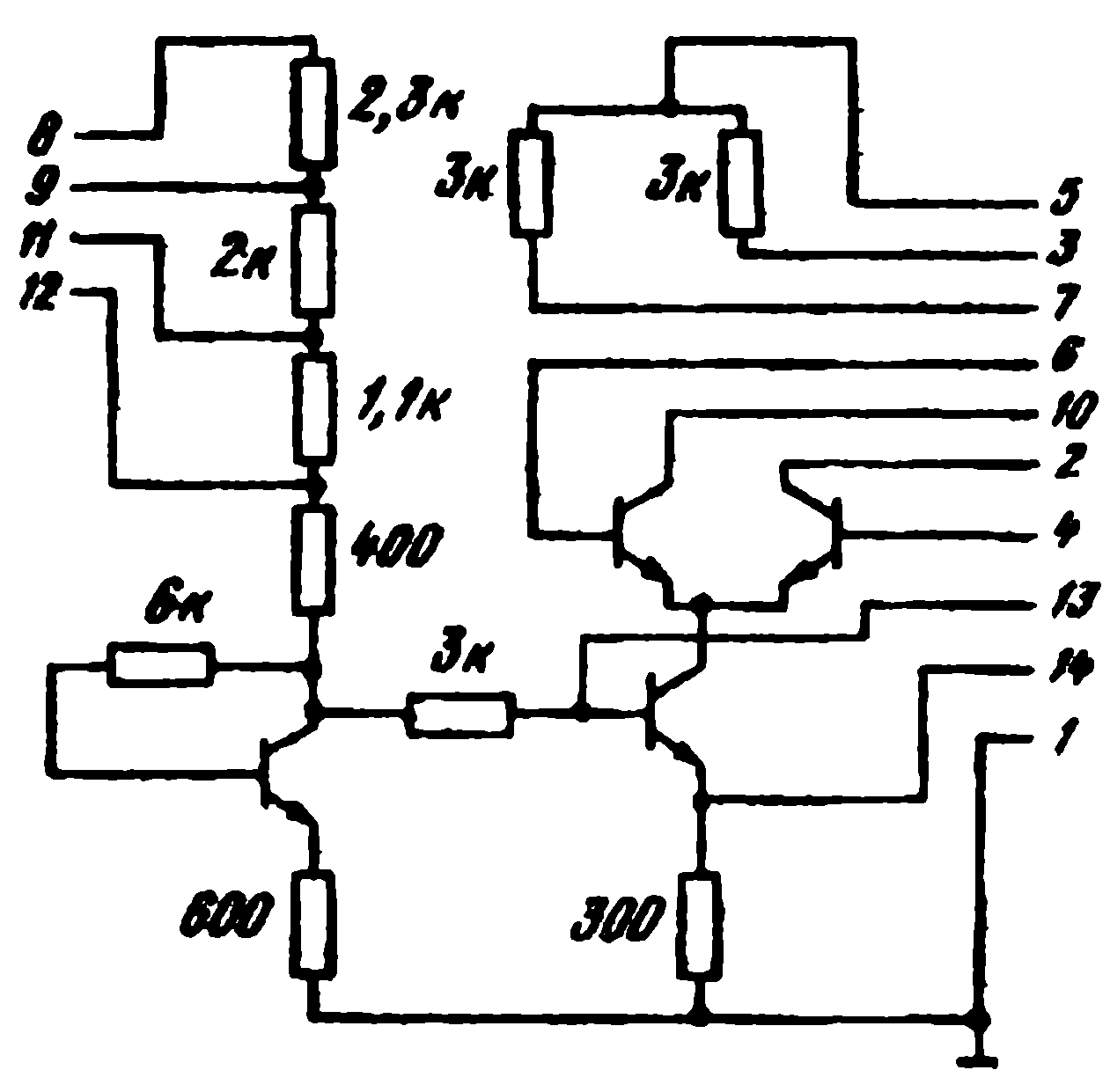

Микросхема состоит из дифференциальной пары транзисторов, генератора стабильного тока и цепи смещения, состоящей из резисторов и транзистора в диодном включении. Цепь смещения служит для задания режима работы ГСТ и температурной стабилизации этого режима.

Источники:

1. Каталог интегральных микросхем. Часть II (аналоговые).- Центральное бюро применения. 1975.
2. Перечень развиваемых серий ИС. Редакция 1978 г.
3. Справочник по интегральным микросхемам/ Б.В. Тарабрин, С.В. Якубовский, Н.А. Барканов и др.; Под ред. Б.В. Тарабрина. - 2-е изд., перераб. и доп. - М.: Энергия, 1981.
4. Микросхемы и их применение: Справ. пособие/В. А. Батушев, В. Н. Вениаминов, В. Г. Ковалев, О. Н. Лебедев, А. И. Мирошниченко. - 2-е изд., перераб. и доп. - М.: Радио и связь, 1983 (Массовая радиобиблиотека: Вып. 1070).
5. Перечень перспективных серий ИС. Редакция 1983 г. ЦКБ "Дейтон".
6. Микросхемы интегральные. Группа 6331. Сборник справочных листов. РД 11 0488.2-88. Издание официальное. ВНИИ "Электронстандарт", 1989.
7. Интегральные микросхемы: Каталог. Часть II / В.Д. Круглов, И.И. Акимов, Т.Б. Задунайская и др. - М.: МП "Наследие", 1992.
8. Нефедов А. В. Интегральные микросхемы и их зарубежные аналоги: Справочник. Т. 3.— М.: ИП РадиоСофт, 2000.
