1800ая серия

В 1979 году в Вильнюсском КБ МЭП была начата разработка микропроцессорного комплекта по ЭСЛ-технологии, предназначенного для построения быстродействующих ЭВМ, контроллеров и систем обработки данных в реальном масштабе времени. Комплект, получивший номер К1800, имел секционную структуру с возможностью наращивания, микропрограммное управление, достаточно полный функциональный состав и совместимость с ЭСЛ-схемами средней интеграции (500ая серия). Степень интеграции БИС составляла до 1000 логических элементов на кристалл, тактовая частота до 36 МГц.

В комплект входило 11 типов микросхем. На его основе была создана первая ЭВМ четвертой очереди Единой системы "Ряд-4" ЕС-1130.

Любопытный момент - технология микросхем в серии была разной, некоторые выполнялись с изоляцией p-n переходом, а некоторые с изоляцией диэлектриком на кремнии.

КР1800ВЖ5

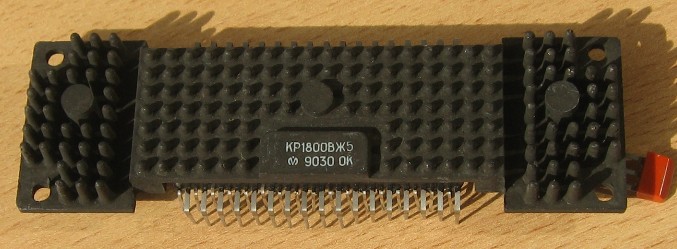

Начну я с самой, пожалуй, впечатляющей микросхемы в серии. Корпус её (2210.68-1) уникален, другой такой нет ни в этой серии, ни в других. Единственное близкое подобие - К1107ПВ6.

Назначение - 16-разрядная схема обнаружения и исправления ошибок.
Микросхема КР1800ВЖ5 выполняет обнаружение и исправление любой одиночной ошибки, обнаружение всех двойных или некоторых многократных ошибок в запоминающих устройствах. Она представляет собой аналог Мотороловской MC10905; более поздняя разработка, нежели остальные микросхемы серии (аналоги MC108xx).

Зарубежный прототип был выполнен в другом корпусе - безвыводном 68-ногом варианте. Кстати, и в справочном листе на эту микросхему из отраслевого справочника корпус иной, более привычный - 2136.64-1. Но это ошибка, в таком корпусе выпускалась К1800ВЖ5.

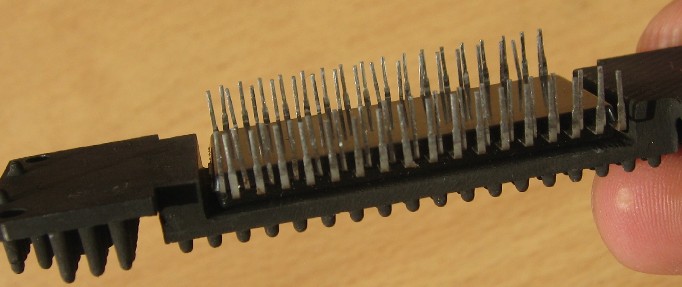

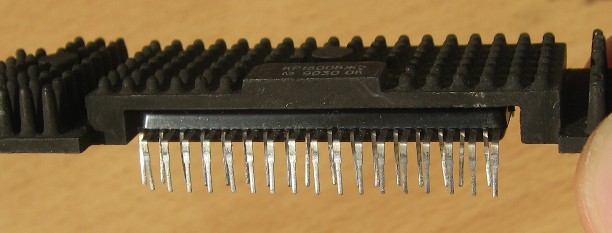

Странность обозначения - КР в маркировке означает пластмассовый корпус - объясняется тем, что сама микросхема всё-таки пластмассовая. Но она приклеена к алюминиевому радиатору сложной формы и составляет с ним единое целое.

К1800РП16

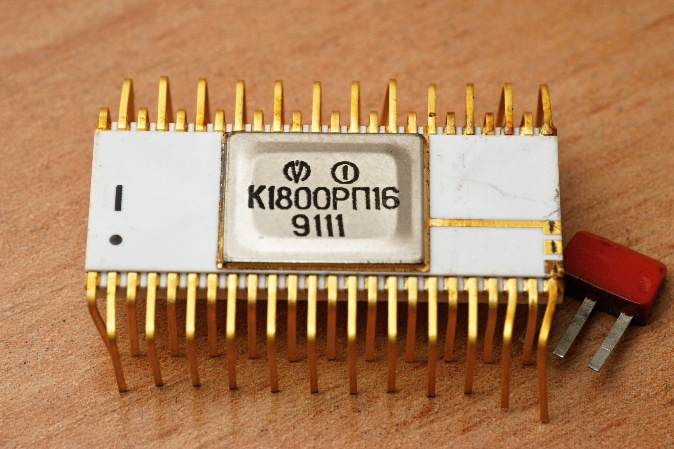

Микросхема блока регистров К1800РП16 предназначена для построения сверхоперативной памяти или буферного запоминающего устройства.

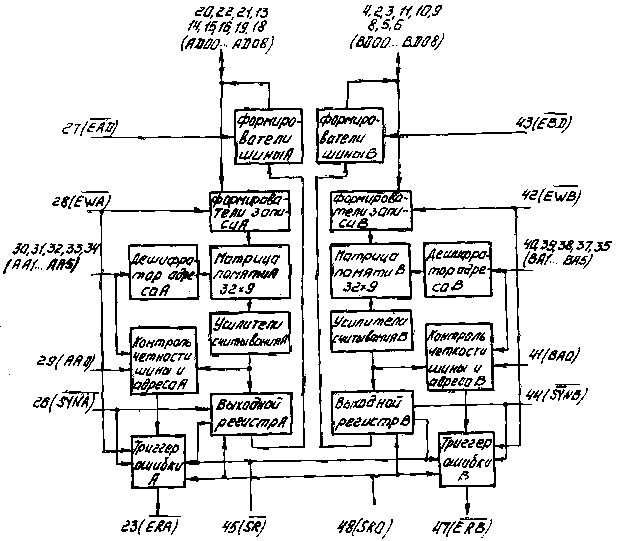

В состав микросхемы входят: два независимых блока памяти емкостью 32х9 бит, два девятиразрядных регистра данных, две схемы контроля четности адресов и данных, и схема сравнения адресов.

Микросхема содержит 6659 интегральных элементов и потребляет около 2 Вт, время обращения не превышает 27 нс. Справочные данные на неё.

Вероятно, она была разработана позднее основной части комплекта, ибо в ранних каталогах не встречается.
