Серия микросхем для синтеза речи, технология p-МОП. Представляют собой аналоги западных прототипов.
Производитель - НПО "Электроника" (ныне ВЗПП), г.Воронеж.

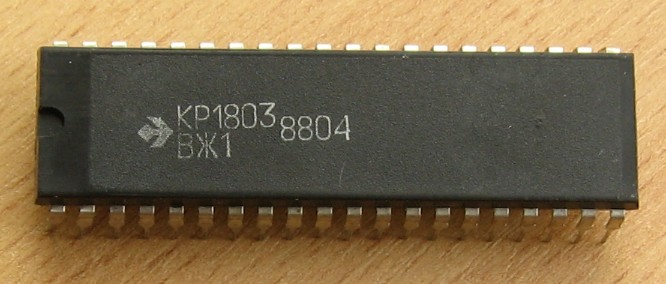

КР1803ВЖ1 представляет собой БИС синтезатора речи и
предназначена для синтеза речевых сигналов на основе закодированной информации
методом ЛПК, хранящейся во внешнем устройстве памяти.
Аналог первой западной микросхемы-речевого синтезатора,
TMS5100,
разработанной в 1978 году.

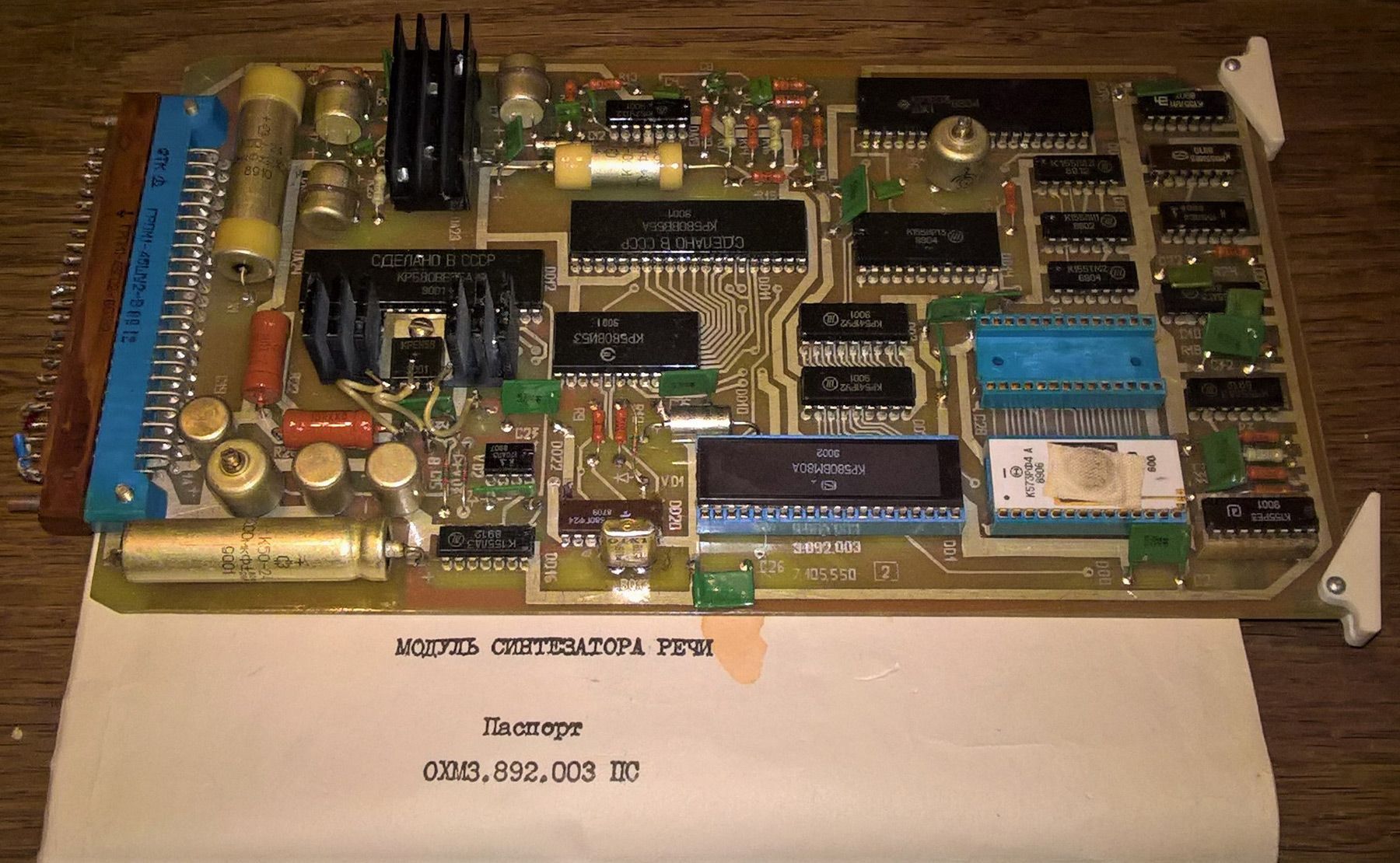

Применялась она - точнее, её вариант в 48-выводном корпусе - в отечественном синтезаторе речи "Электроника СР-1", который назывался еще и "Говори и пиши по-английски!". Также известно о её применении в модуле синтезатора речи "Электроника МС 6607".

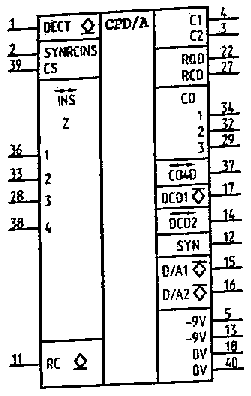

Назначение выводов:
1 — вход запрета счетчика интерполяционных интервалов и ЦАП DECT; 2 - вход синхронизации приема команд SYNRCINS; 3 — выход тактовый 2 С2; 4 — выход тактовый 1 С1; 5 - вывод напряжения питания вычислителя (-9 В); 6...10, 19...21, 23...26, 30, 31, 35 — свободные; 11 - вход подключения R и C генератора RC; 12 — выход сигнала синхронизации SYN; 13 — вывод напряжения питания ЦАП (-9 В); 14 — данные контрольные цифрового выхода синтезированного сигнала, вход ЦАП DCO2; 15 — выход цифро-аналогового преобразователя D/A1;16 — выход цифро-аналогового преобразователя D/A2; 17— данные контрольные выхода параметров речи DCO1; 18 — общий; 22 — выход «запрос данных» RQD; 27 — выход “принять данные” RCD; 28 — вход/выход 3 разряда команды схемы управления INS3; 29 — выход третьего разряда канала управления ПЗУ СО3; 32 — выход 2 разряда канала управления ПЗУ СО2; 33 —вход/выход 2 разряда команды схемы управления INS2; 34 — выход 1 разряда канала управления ПЗУ СО1; 36 — вход/выход 1 разряда команды схемы управления INS1; 37 — вход/выход 4 разряда канала управления и данных ПЗУ СО4D; 38 — вход/выход 4 разряда команды схемы управления INS4; 39 - вход выбора кристалла CS; 40 — общий.
Заводской паспорт на неё.
 | Напряжение питания -9 В |
| Выходное напряжение низкого уровня < |-4| В |
| Ток потребления 7...30 мА |
| Ток утечки низкого (высокого) уровня < 10 мкА |
| Выходной ток низкого (высокого) уровня в состоянии «выключено» -4...+100 мкА |
| Входная емкость < 15 пФ |

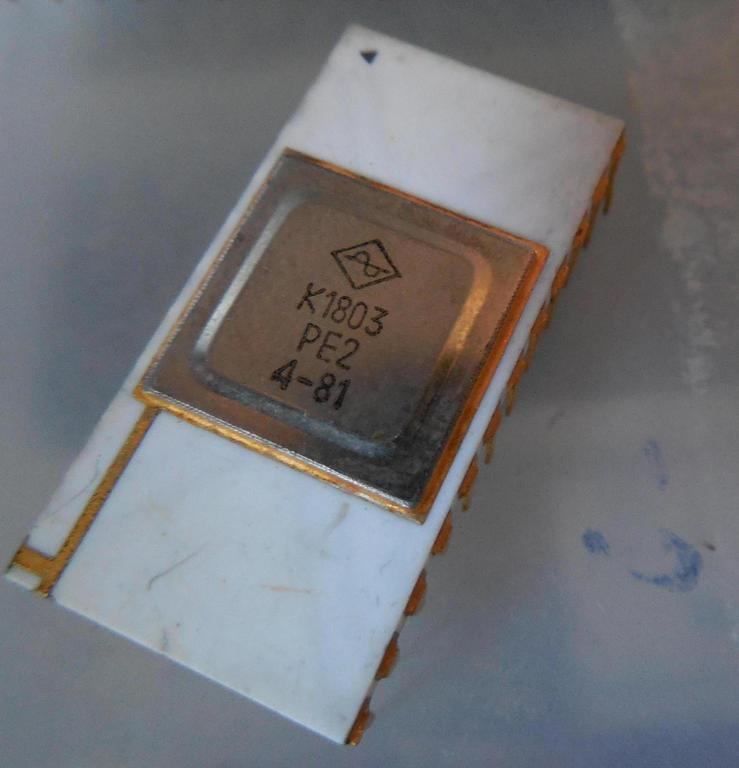

(фото от 1Ж24Б)
Масочно-программируемое ПЗУ 16к*8 с последовательным выходом,
для хранения кодированной речевой информации. Микросхема изготавливалась по р-канальной МОП
технологии и применялась в синтезаторе речи "Электроника СР-1", где использовалась
совместно с К1803РЕ1.
Микросхемы К1803РЕ1/2 по структуре и встроенному программному обеспечению полностью
аналогичны микросхемам TMC0351/2 (TMS6100) применяемым в обучающем синтезаторе речи
"Speak & Spell" от компании Texas Instruments, но выпускаются в иных по конструкции
корпусах. Подробности можно увидеть на
справочном портале по микросхемам.
Источники:
1. Перечень перспективных серий ИС. Редакция 1983 г. ЦКБ "Дейтон".
2. Каталог интегральных микросхем. 1983. Дополнение №1. Выпуск 1984. Центральное конструкторское бюро.
