1838ая серия

Серия, про которую известно очень мало. Быстрый 8/16-разрядный ЭСЛ-микропроцессорный комплект для цифровой обработки сигналов в реальном масштабе времени, с ТТЛШ входами и выходами; аналоги Am295xx. Справочный лист на 1838ВС1 и ВТ1 из отраслевого справочника.

Реализует алгоритм быстрого преобразования Фурье в 1024 точках за 2 мс. Максимальная тактовая частота - 10 МГц.

Производитель - НПО "Электроника (ныне ВЗПП), г.Воронеж

1838ВС1

Назначение - 8-разрядная микропрограммируемая микропроцессорная секция, тема "Тайм 501"; аналог Am29501.

В состав БИС входят: два порта ввода-вывода с коммутаторами данных, порт ввода данных, шесть регистров, объединенных в регистровый файл с возможностью записи данных от различных источников, арифметическо-логическое устройство, устройство управления.

Максимальное время задержки 34 нс, время выполнения операции "регистр-регистр" 100нс, разрядность микрокоманды - 29, количество внутренних РОН - 6, потребляемая мощность 2,1 Вт.


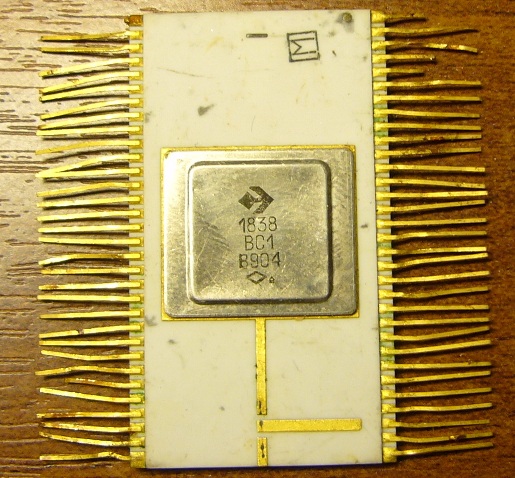

(фото Алексея Проскурина)

1838ИР2

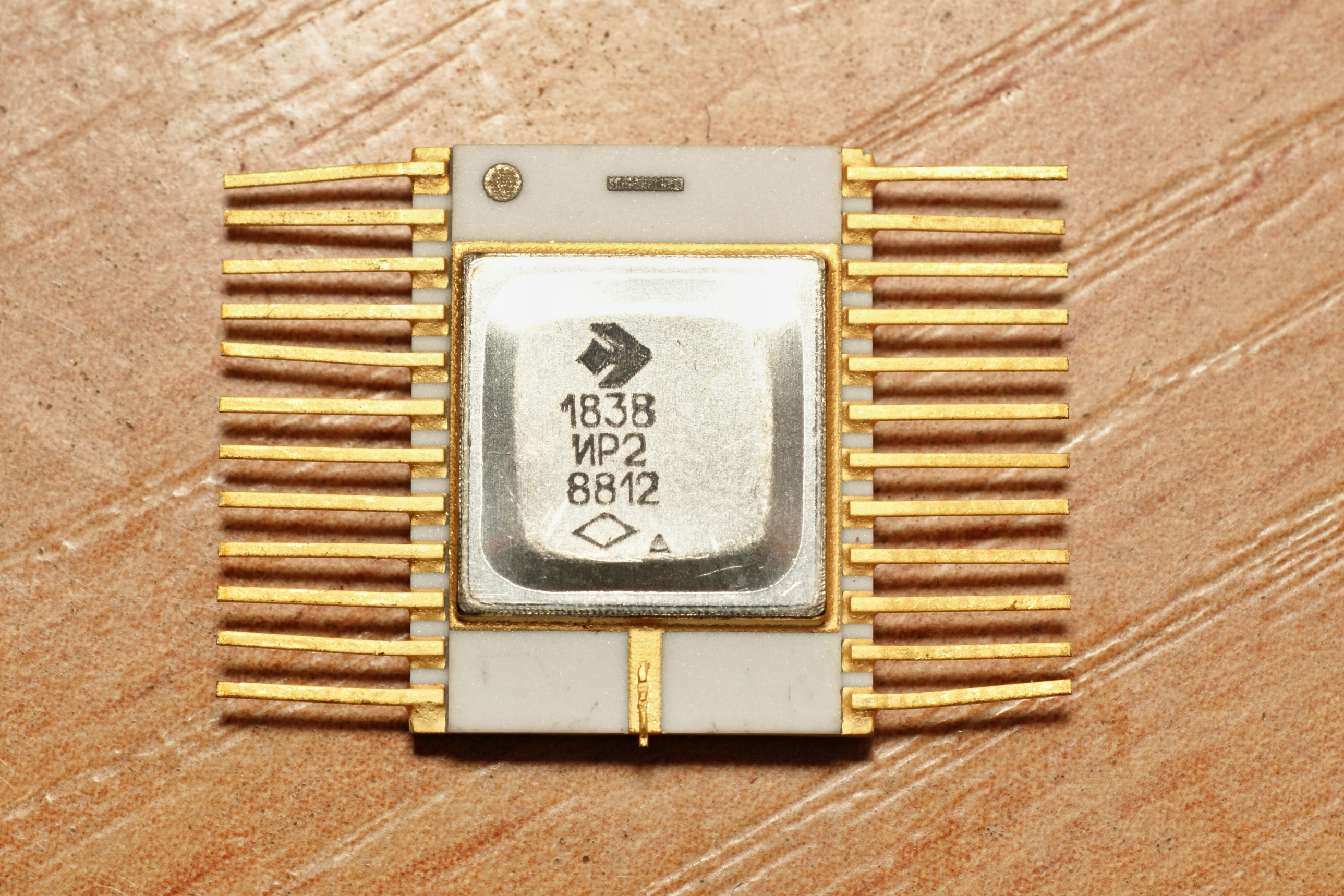

Наконец и у меня появилась микросхема из этой серии. Надо сказать, подробностей по ней не очень, "1838ИР2 - многоуровневый конвейерный регистр (8р, ЭСЛ-ТТЛШ)", аналог Am29521, тема "Тайм 521".

Максимальное время задержки 24 нс, количество внутренних РОН - 4, количество каналов ввода/вывода - 1/1, потребляемая мощность 970 мВт.

Источники:

1. Каталог перспективных интегральных микросхем. - Москва, 1988.
2. В.А. Каляжнов, А.Б. Лизунов, С.В. Митрофанов, Н.Е. Нагулин, А.Н. Першин. Одноплатный программируемый процессор сигналов на основе БИС серии К1838 - "Микропроцессорные средства и системы" №6, 1990.
