1844ая серия

Комплект периферийных схем, выполненных по ТТЛШ-технологии. У меня, к сожалению, нет подробных данных о применении этого комплекта.

Производитель - "Интеграл", г.Минск (Белоруссия)

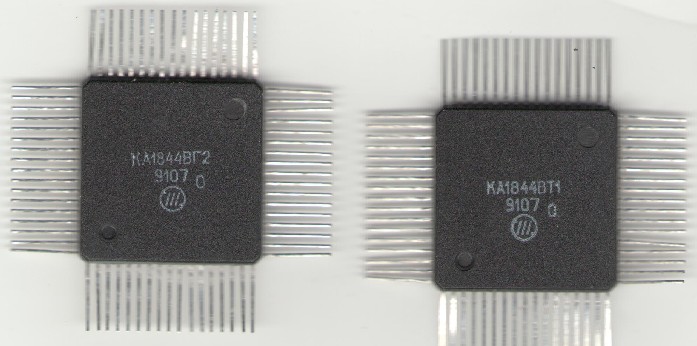

1844ВГ1 + 1844ВГ2 - комплект этих схем предназначен для создания контроллеров локальных вычислительных сетей, построенных по методу множественного доступа в моноканал с контролем несущей и обнаружением столкновений и скоростью пере дачи данных до 10 Мбит/сек.

КА1844ВТ1 - схема управления памятью, время задержки 55 нс, ток потребления 5 мА.

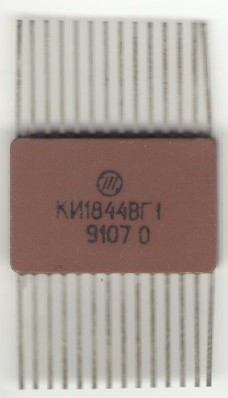

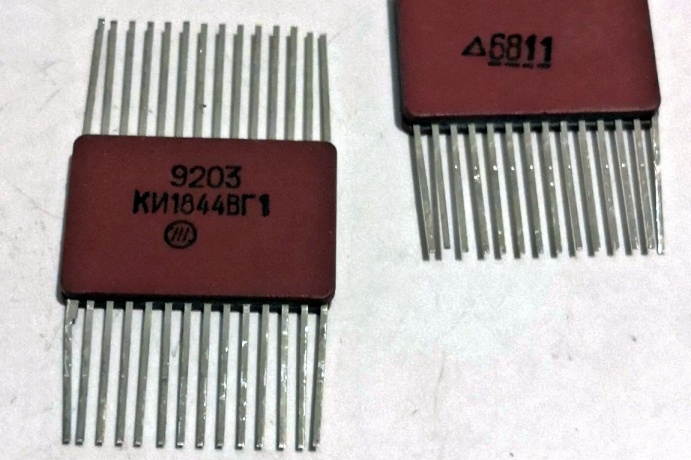

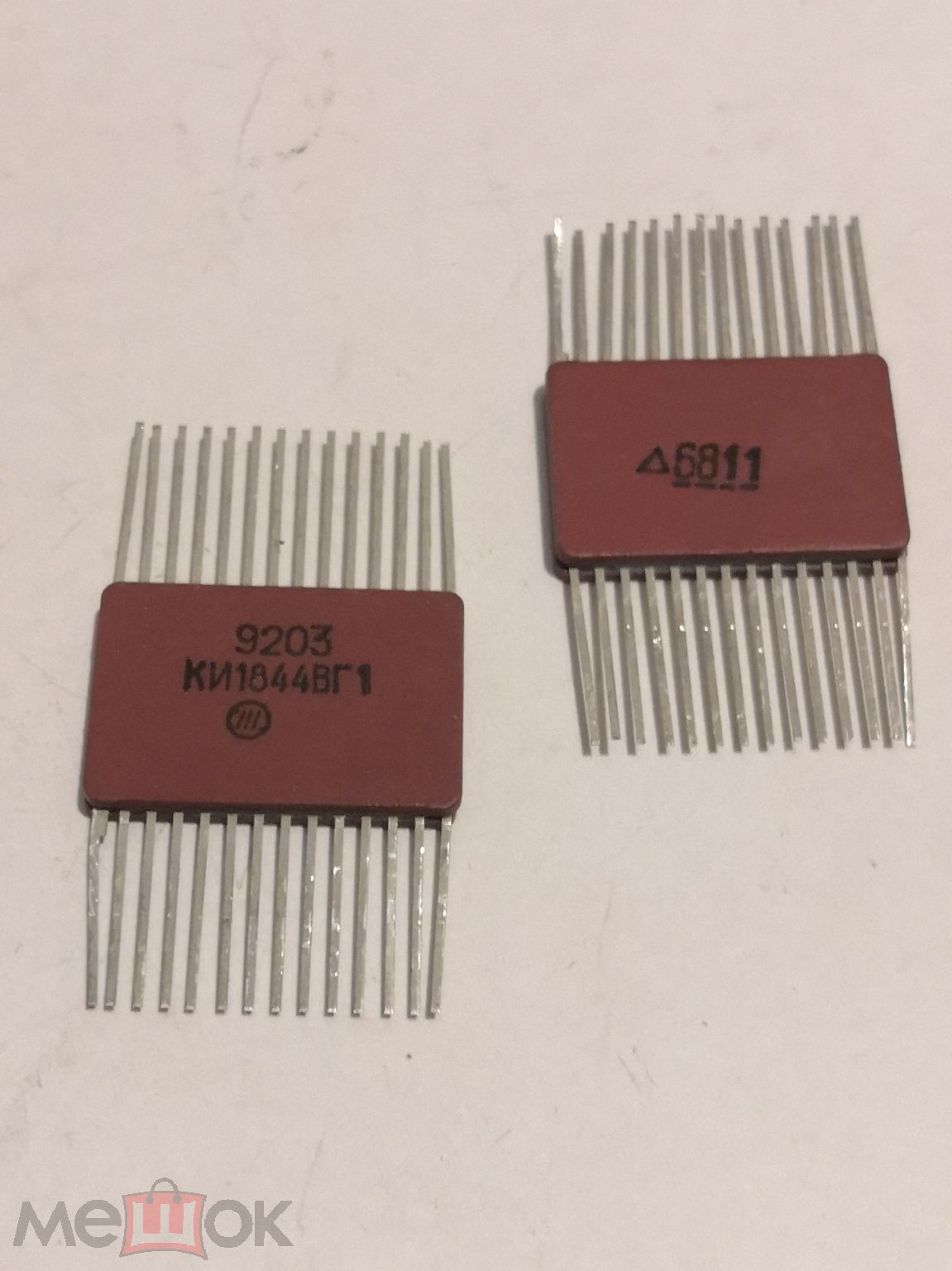

 КИ1844ВГ1 выполняет следующие функции:
- преобразование последовательного двоичного кода в дифференциальный манчестерский код (кодирование) и обратно (декодирование);
- формирование циклической контрольной последовательности (полинома циклической избыточности контрольной суммы) при кодировании и анализ этой последовательности при декодировании.
- формирование сигнала синхронизации внешних устройств и преобразование уровней ЭСЛ-ТТЛ.

1, 2 - входы манчестерного кода
3 - выход признака столкновения
4, 18 - общий
5 - вход для подключения емкости
6, 7 - входы сигнала столкновения
8 - вход начальной установки
9 - вход последовательного кода
10 - вход включения режима блокировки
11, 26 - питание
12 - вывод питания генератора от источника напряжения
13 - выход генератора
14 - вход генератора
15 - выход напряжения смещения
16 - общий вывод генератора
17 - выход синхронизации
19 - выход признака верного преобразования
20 - выход признака обратного преобразования
21 - выход последовательного двоичного кода
22 - вход начала прямого преобразования
23 - вход выбора режима
24, 25 - выходы манчестерного кода
27, 28 - выходы сигнала блокировки

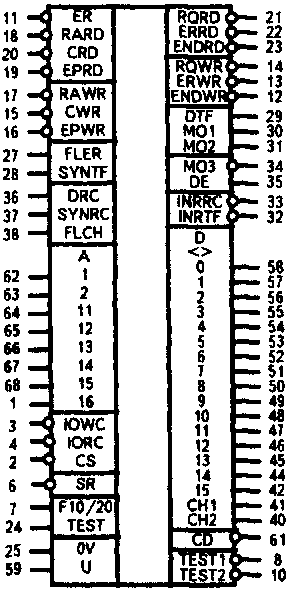

КА1844ВГ2

1, 62-68 - входы разряда шины адреса
2 - вход выборки кристалла
3 - вход строба записи внешнего устройства
4 - вход строба чтения внешнего устройства
5, 9, 26, 39, 43, 60 - свободные
6 - вход начальной установки
7 - вход управления частотой передачи
8, 10 - выходы тестовые
11 - вход признака ошибки программирования
12 - выход признака конца записи
13 - выход признака ошибки записи
14 - выход сигнала запроса записи
15 - вход строба записи
16 - вход признака конца страницы при записи
17 - вход признака готовности к записи
18 - вход признака готовности к чтению
19 - вход признака конца страницы при чтении
20 - вход строба чтения
21 - выход запроса чтения
22 - выход признака ошибки чтения
23 - выход признака конца чтения
24 - вход переключения в тестовый режим
25 - общий
27 - вход признака столкновения
28 - вход синхронизации передачи
29 - выход передачи данных
30, 31 - выходы режима передачи
32 - выход прерывания передатчика
33 - выход прерывания приемника
34 - выход режима приема
35 - выход блокировки блока доступа
З6 - вход приема данных
37 - вход синхронизации приема
38 - вход признака несовпадения контрольных сумм
40-42, 44-58 - входы/выходы разряда шины данных
59 - питание
61 - выход строба шины данных

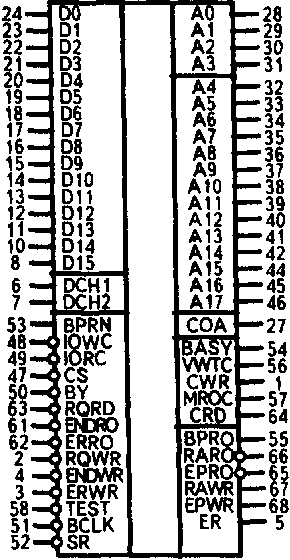

КА1844ВТ1

1 - выход сигнала подтверждения записи
2 - вход сигнала запроса записи
3 - вход признака ошибки записи
4 - вход признака конца записи
5 - выход признака нечетности БИС управления БЗУ
6, 7 - входы/выходы четности данных
8, 10-24 - входы/выходы разрядов шины данных
9, 26, 43, 60 - свободные
25 - общий
27 - выход управления шин адреса
28-31 - входы/выходы разрядов шин адреса
32-42, 44-46 - выходы разрядов шины адреса
47 - вход выборка микросхемы
48 - вход строба записи внешнего устройства
49 - вход строба чтения внешнего устройства
50 - вход признака байтовой операции
51 - вход синхронизации
52 - вход начальной установки
53 - вход требования доступа к шине
54 - вход/выход признака занятости шины
55 - выход требования доступа к шине
56 - выход строба записи ОЗУ
57 - выход строба чтения ОЗУ
58 - вход тест
59 - питание
61 - вход признака конца чтения
62 - вход признака ошибки чтения
63 - вход запроса чтения
64 - выход подтверждения чтения
65 - выход признака конца страницы чтения
66 - выход признака готовности прямого доступа
67 - выход признака наличия страницы
68 - выход признака конца страницы записи
