Странная серия. Намешано в неё... В состав входят, согласно справочникам, различные цифровые контроллеры, иногда достаточно экзотические (схема воспроизведения звука сирены, к примеру), аналоговые схемы (управление лампой накаливания) и даже транспьютеры! Большая часть этих микросхем, опять-таки если верить справочникам, собственной разработки и не имеет зарубежных аналогов.
Объединяет их только производитель - киевский "Квазар".

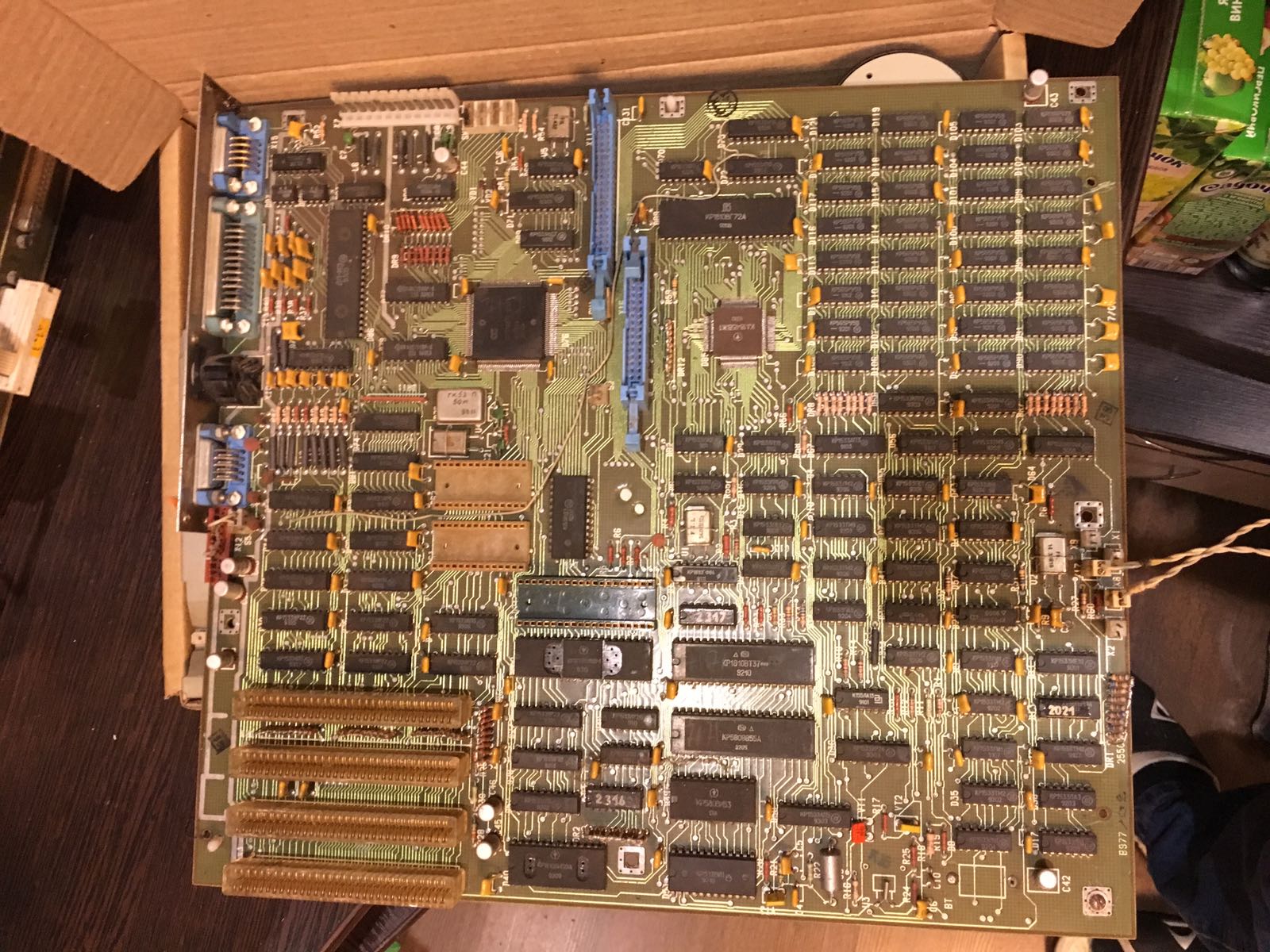

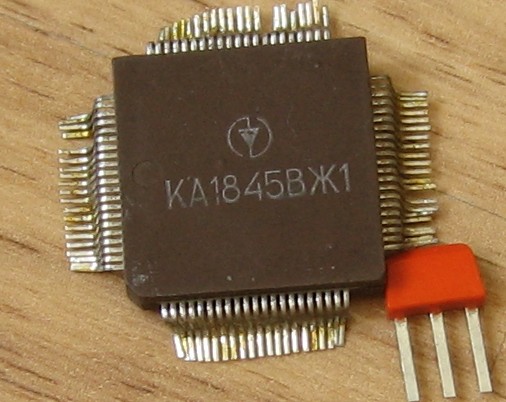

А вот эта микросхема как раз ни в одном справочнике ни числится! Это интерфейсная схема для контроллера дисковода на базе 8272 (ну или КР1810ВГ72); применялась, к примеру, в ПК "Поиск-3". Вот здесь можно посмотреть кусок схемы от этого компьютера.
Отдельную группу микросхем серии составляет чипсет семейства
32-разрядных процессоров "Кронос". Это семейство было разработано в новосибирском
Вычислительном центре СО АН СССР в рамках проекта МАРС (Модульные Асинхронные
Развиваемые Системы, ни много ни мало, а концепция ЭВМ пятого поколения!)
во второй половине 1980-х годов исследовательской группой
KRONOS временного научно-технического коллектива (ВНТК) «СТАРТ».
Серийно - ну, скажем так, мелкосерийно - эти процессоры выпускались в одно- и
двухплатном конструктиве на отечественных ТТЛ микросхемах широкого применения.
Велись и работы на перспективу, по созданию микропроцессорного комплекта;
при технической поддержке киевского ПО "Кристалл"
были выпущены опытные образцы БИС семейства (КМОП технология, максимальная
тактовая частота 10 МГц). Но это уже начало 90-х, развал всего и вся,
"дальше - тишина...". Ныне это удел музея.
(фото Леонида aka RCgoff)

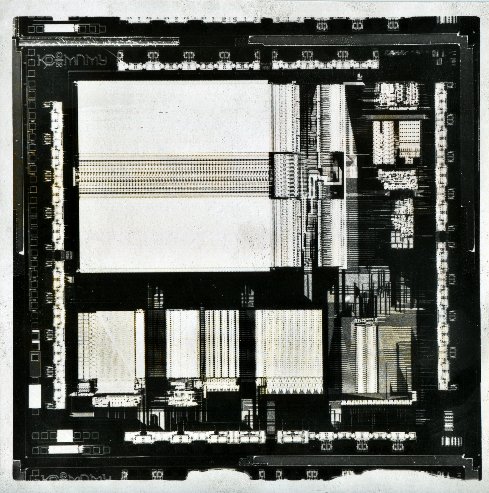

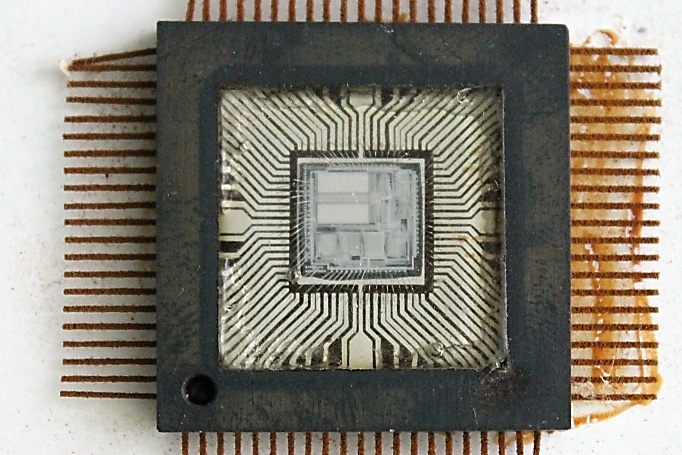

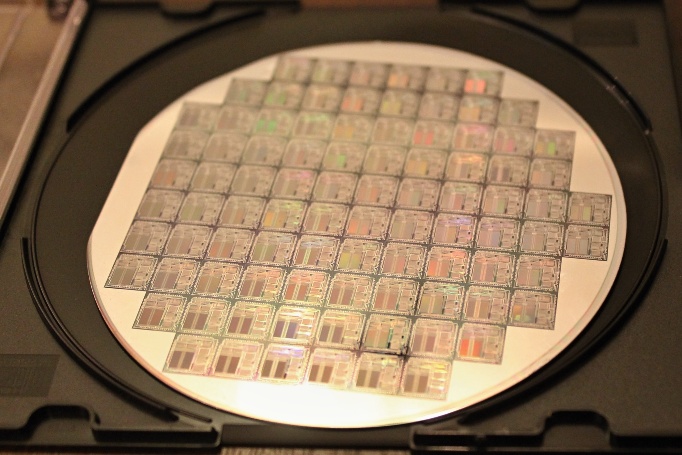

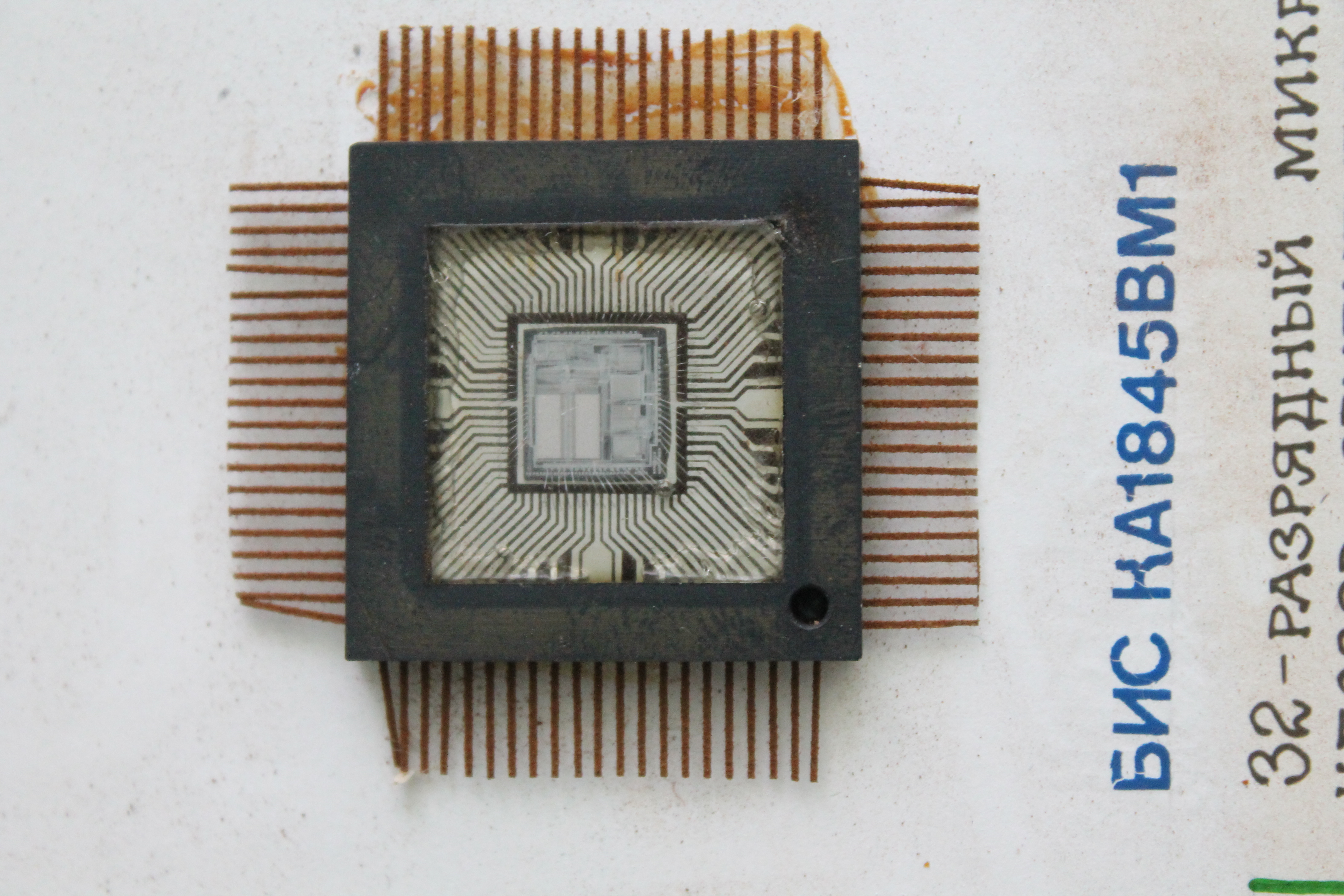

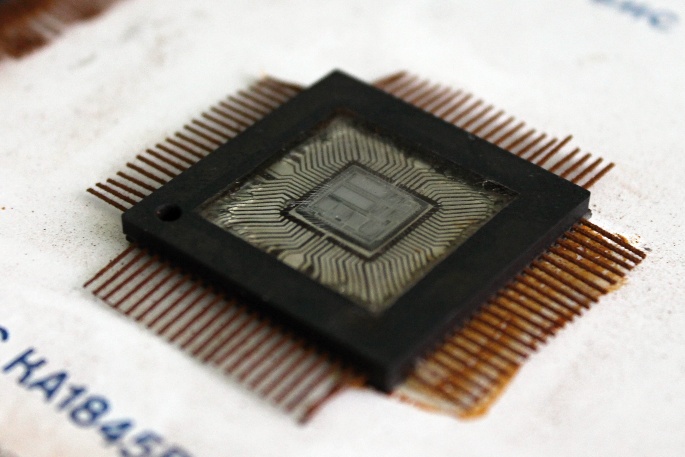

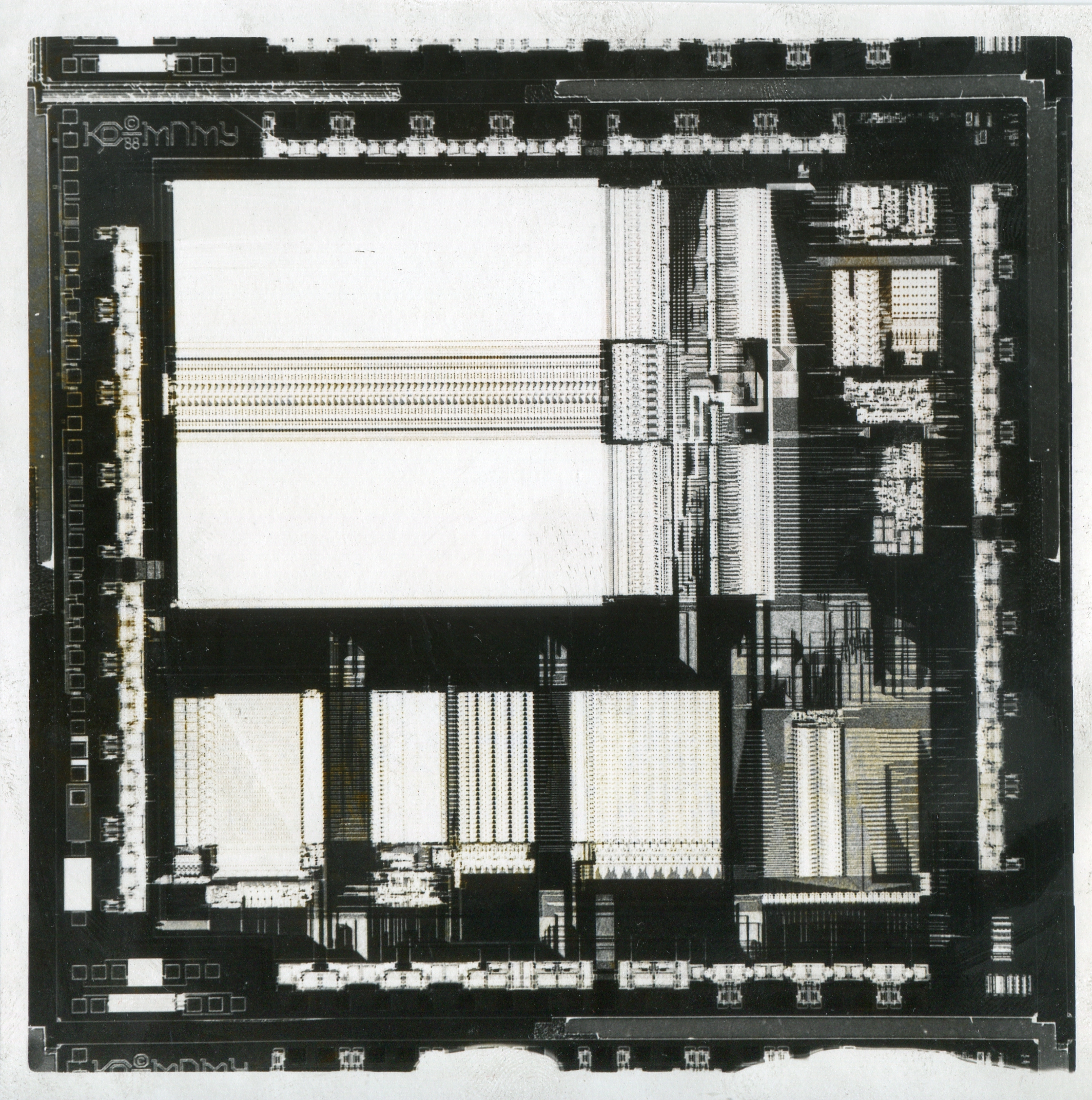

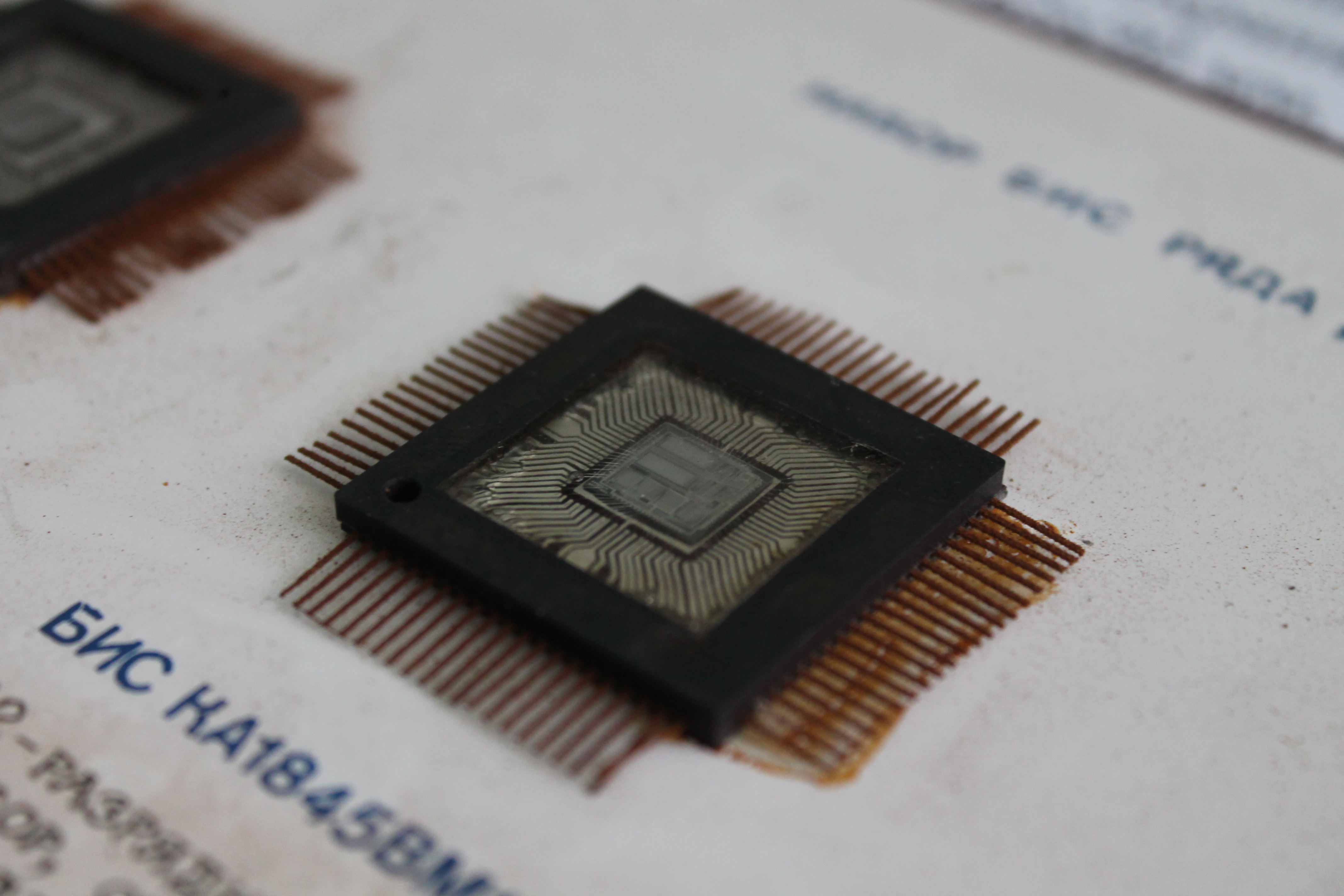

КА1845ВМ1 - 32-разрядный микропроцессор стекового типа, ориентированный на
поддержку языков высокого уровня (Модула-2, Си и др.). Технические особенности -
246 команд, аппаратная поддержка прерываний по событиям, синхронизации процессов,
компактность кода программ.

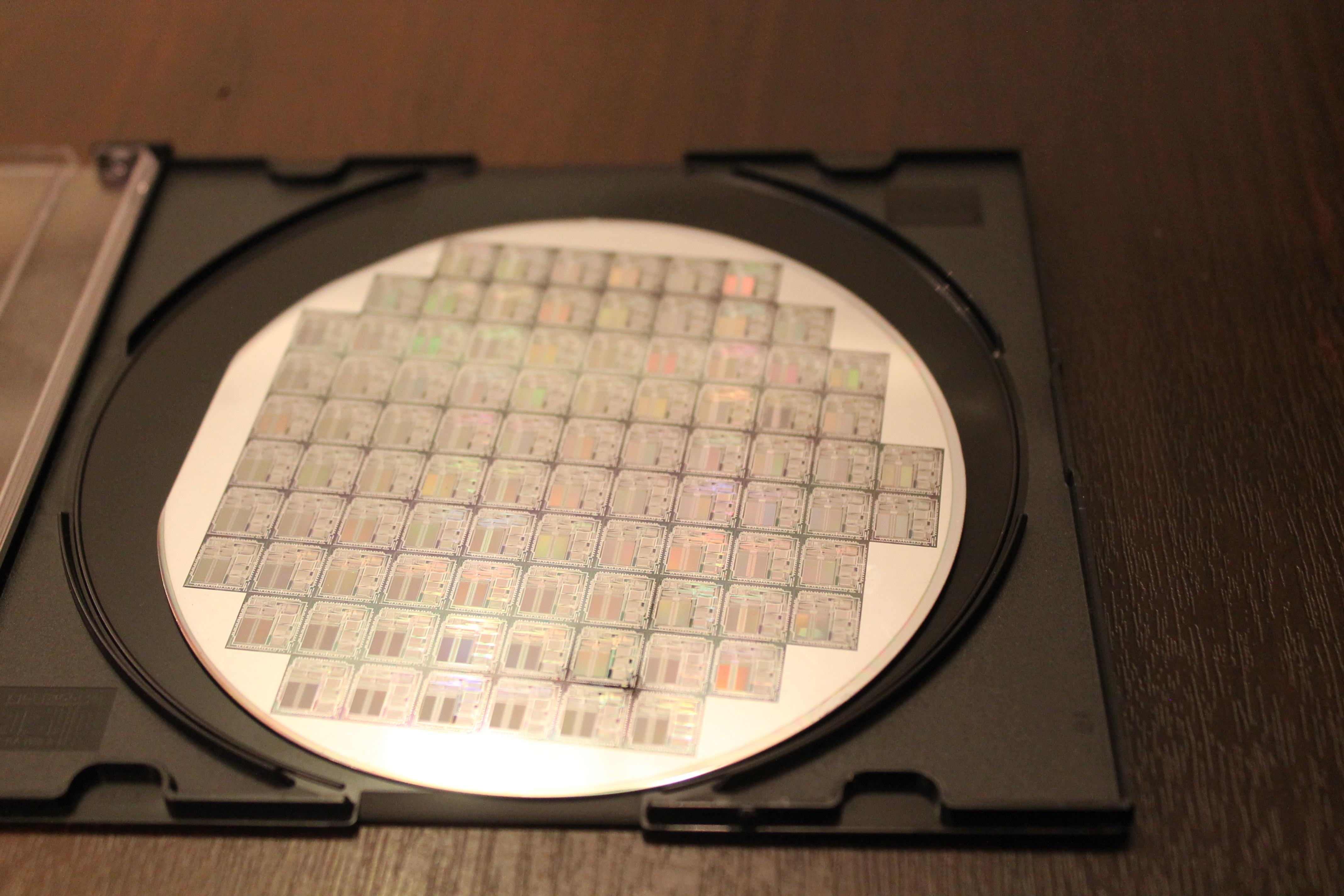

СБИС микропроцессора изготавливалась по КМОП технологии с двумя уровнями
металлизации и проектными нормами 2,5 мкм, и была оформлена в планарном 84-выводном
металлополимерном корпусе. Максимальная частота следования тактовых импульсов
не менее 10 МГц, а длительность машинного такта при этой частоте не более 100 нс.
Размер кристалла - 8,55х8,1мм2, 199 тысяч элементов.
(фото Леонида aka RCgoff)
(фото Леонида aka RCgoff)
(фото Леонида aka RCgoff)
(фото Леонида aka RCgoff)

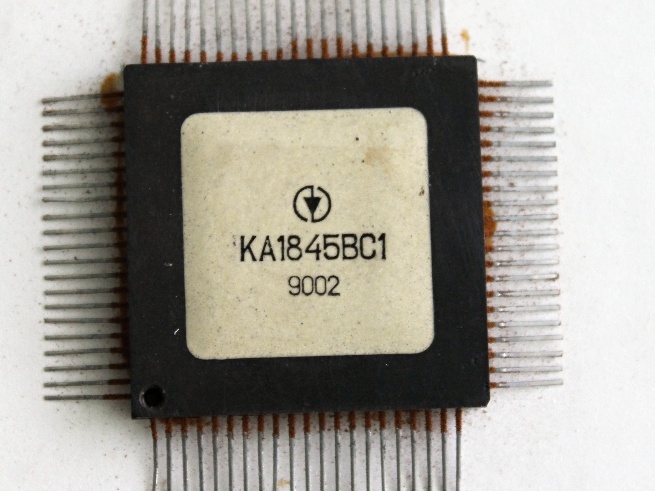

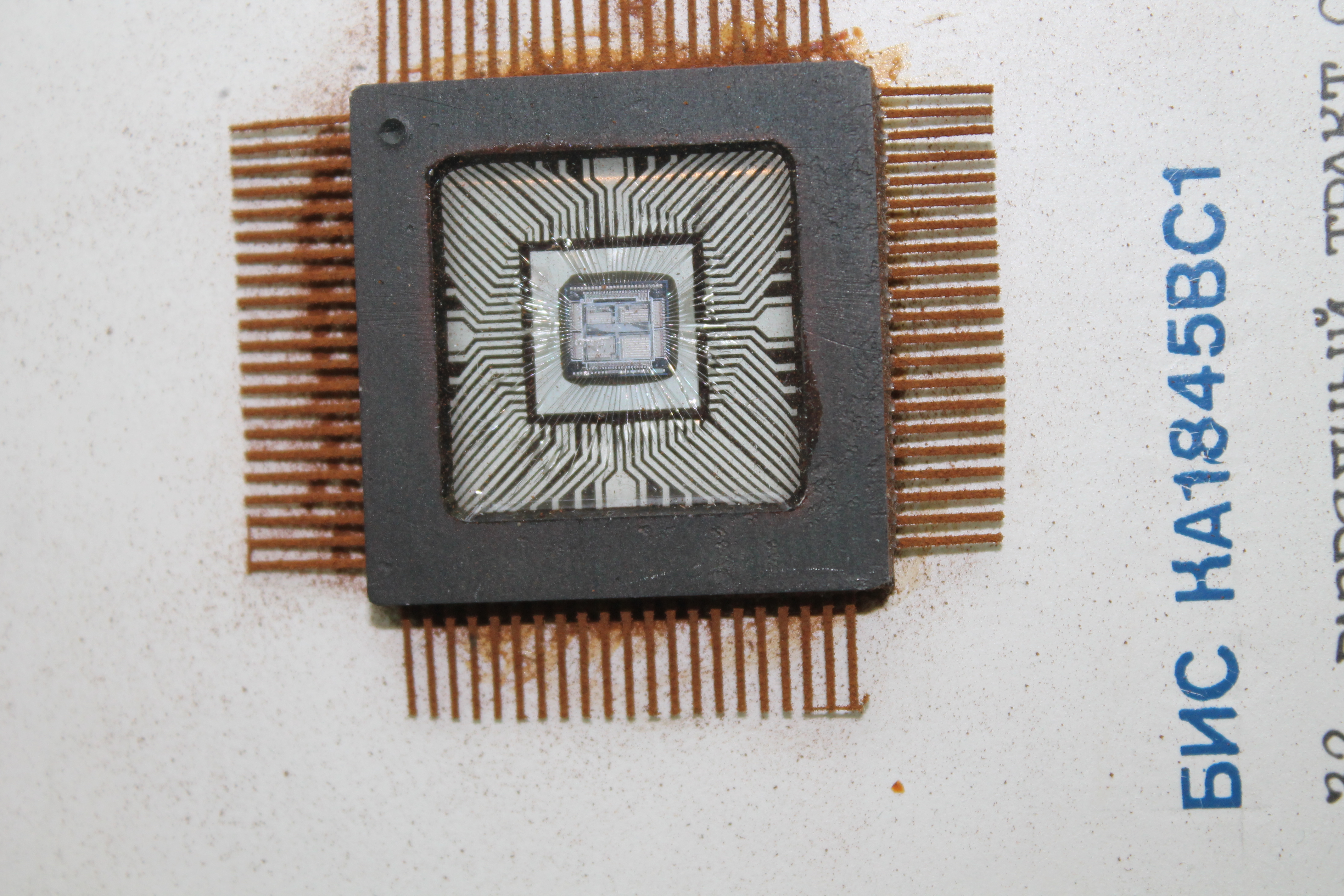

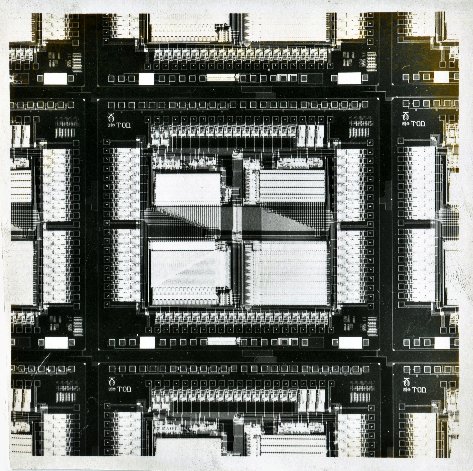

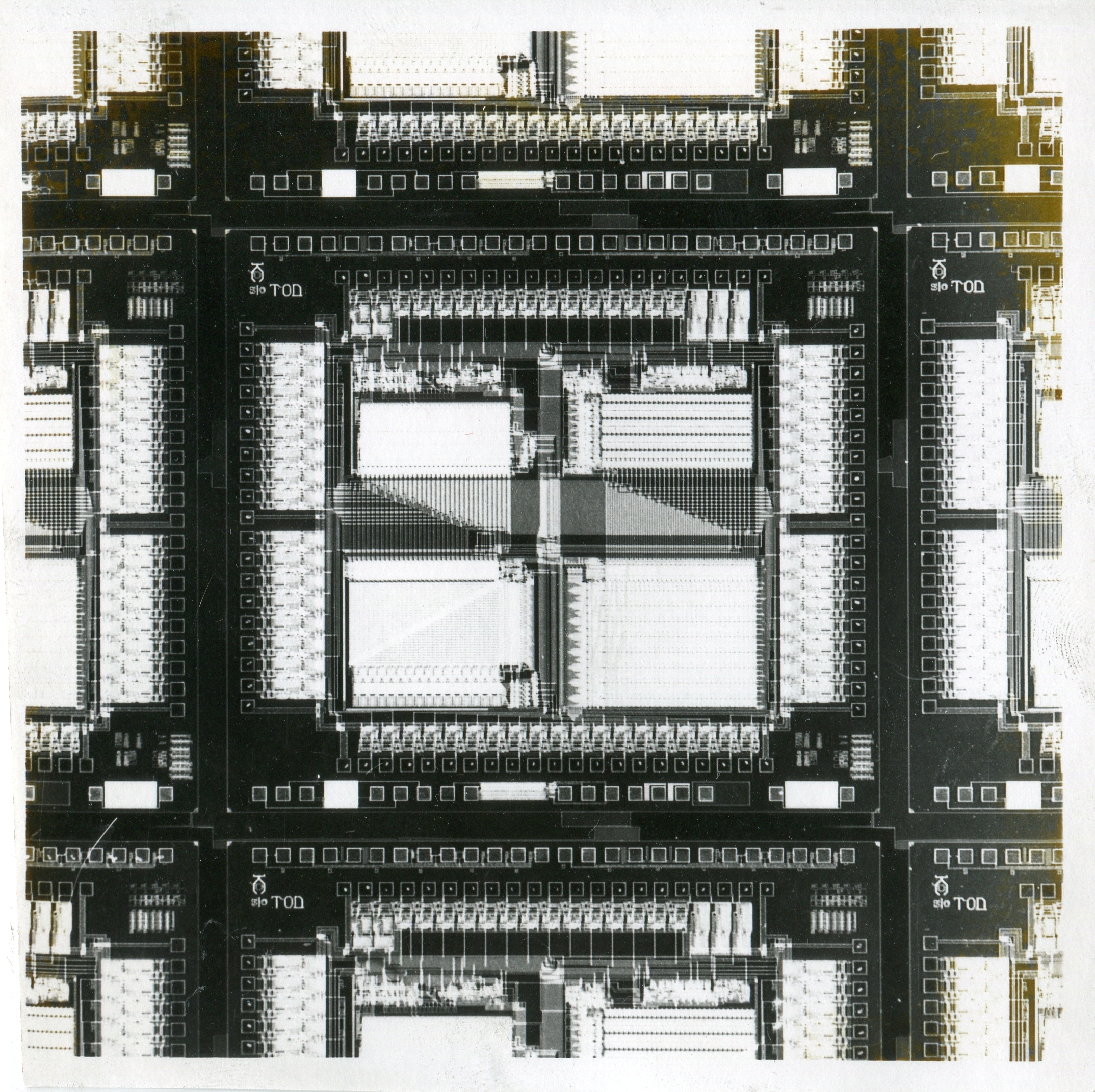

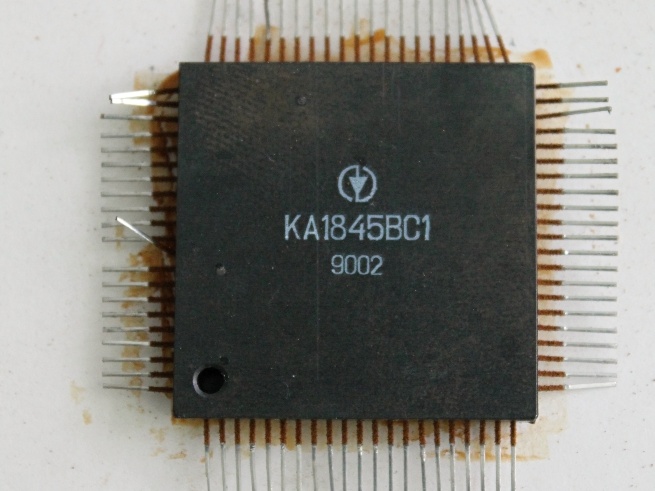

КА1845ВС1 - тракт обработки данных. БИС предназначена для
арифметико-логической обработки данных и временного хранения результатов
вычислений во встроенной регистровой памяти. Объем адресуемой памяти - 4 Гбайта.
Содержит АЛУ, стек 8х32,
матричный сдвигатель, блок регистров 16х32, мультиплексоры флагов состояния.
Размер кристалла - 5,8х5,25мм2, 16 тысяч элементов.

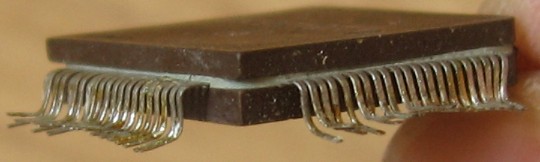

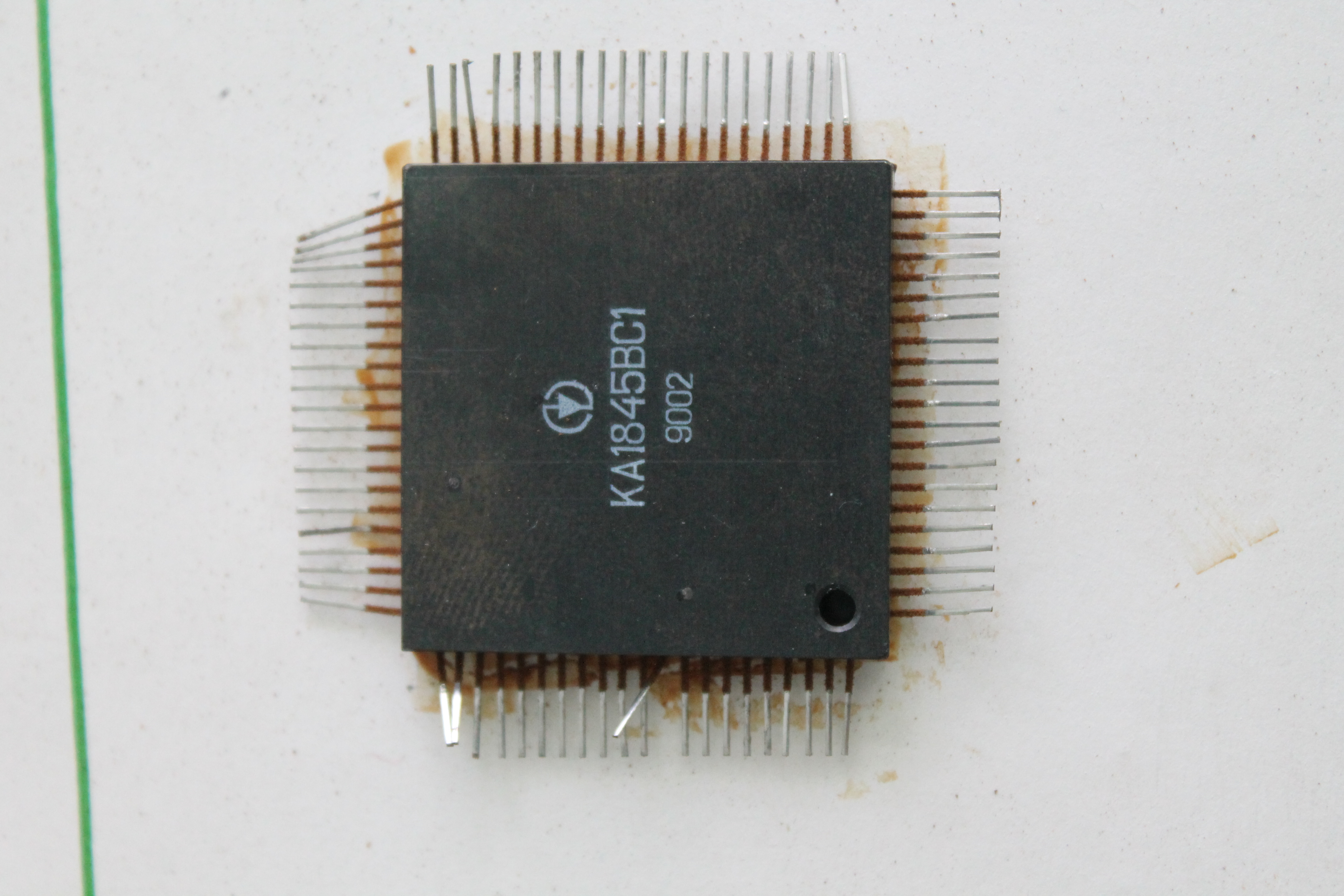

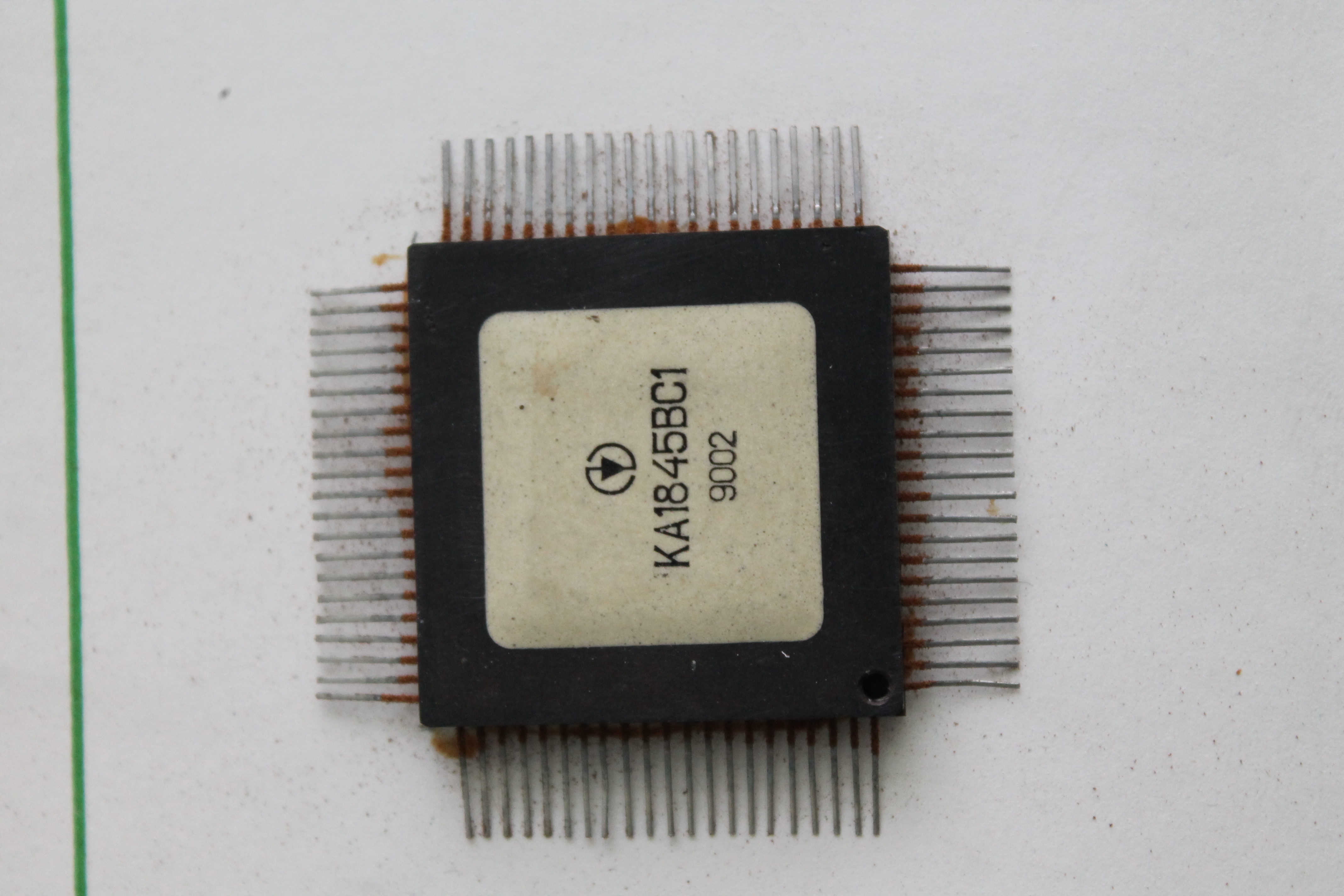

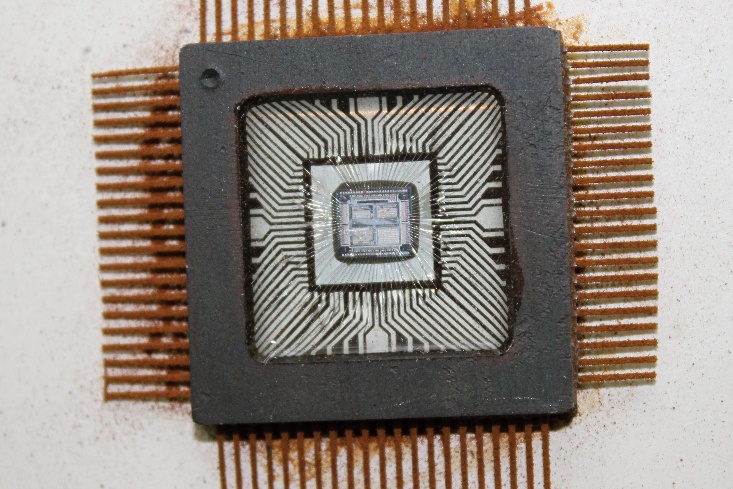

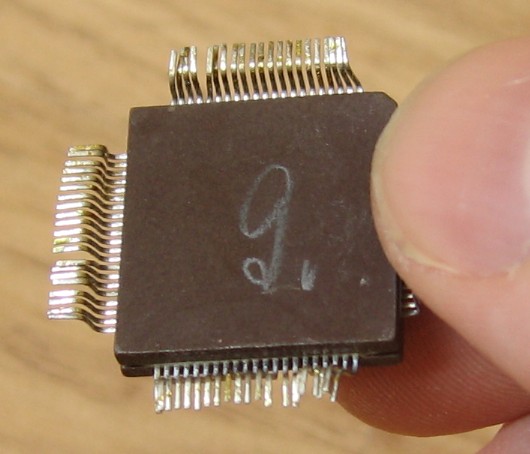

Как видно, процесс разработки был не завершен, меняли даже варианты корпусов:
(фото Леонида aka RCgoff)
(фото Леонида aka RCgoff)
(фото Леонида aka RCgoff)
Источники:
1. Стратегия выбора. - К.: "Корнiчук", 2012.
