Довольно редкая серия из уже новой, послесоветской истории. В неё входят несколько однокристальных микроконтроллеров малой разрядности. Микросхемы выполнены по КМОП технологии с поликремниевым затвором и имеют узкоспециализированное назначение.
Производитель - белорусский "Интеграл", г.Минск.

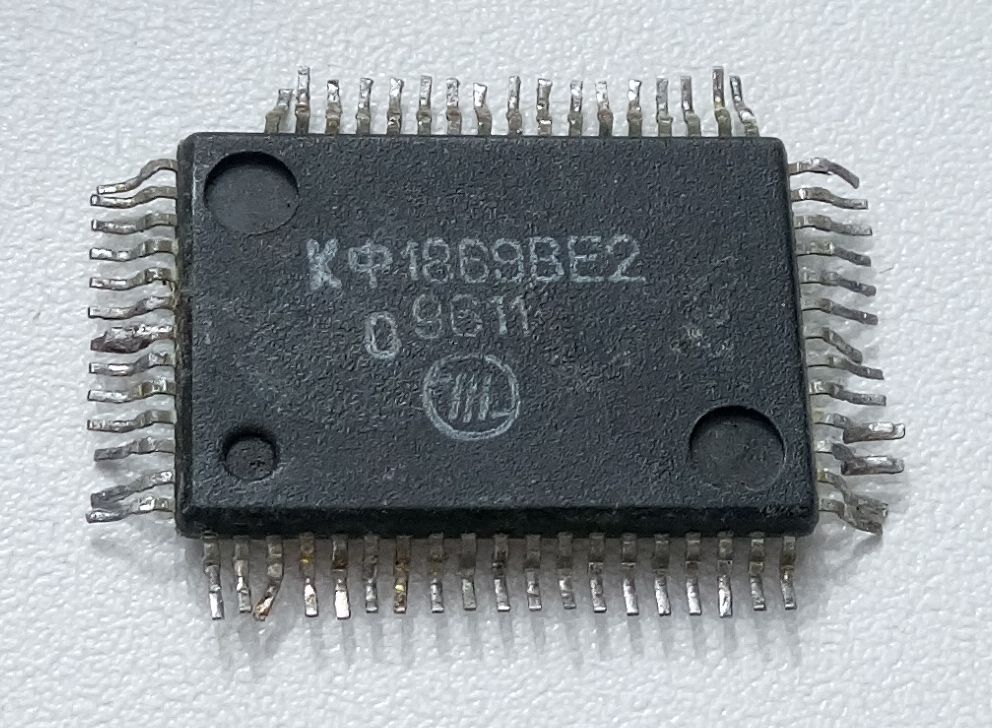

(фото с форума Портативное
ретрорадио)
КФ1869ВЕ2 представляет собой однокристальную микро-ЭВМ (4 разряда,
4,5 МГц) со встроенным АЦП, которая исполняет функции контроллера и синтезатора
частот авто-магнитолы.
Справочные данные
на неё.
Микросхема позволяет выбирать следующие режимы: ручную и автоматическую настройки
(поиск, сканирование), а также фиксацию станции и сканирование по памяти.
С помощью 6 кнопок возможно запоминание 18 станций в диапазоне УКВ (по 6 станций
в УКВ1, УКВ2, УКВ3), 12 станций в диапазоне СВ (по 6 станций в СВ1, СВ2) и 6 станций
в ДВ.
В её состав входят ПЗУ емкостью 2040 байт, ОЗУ емкостью 256 байт, дешифраторы адреса, дешифратор команд, счетчик команд, АЛУ, стек, блок ФАПЧ, блок формирователей ЖКИ, АЦП, генератор синхроимпульсов, счетчик промежуточной частоты, порты А, В, С, D, К, блок прерывания, блок начальной установки, блок синхронизации.
Контроллер имеет функцию запоминания последнего канала для диапазонов УКВ-3, СВ-2, ДВ-1. Он осуществляет хранение записанных в память станций при отключении приемника, индикацию и контроль режимов MONO, LOC (режим поиска), стерео ST, индикацию типа магнитной ленты (MTL), индикацию СD (компакт-диск), индикацию и управление LOUD (громкость), функцию часов (режим 12 часов и 24 часа) с возможностью отключения часов. Микросхема имеет встроенные схемы управления шкалой до 200 МГц, счетчик ПЧ, АЦП, управление ЖКИ дисплеем, порт ввода данных с клавиатуры.
Источники:
1. Нефедов А.В. Интегральные микросхемы и их зарубежные аналоги: Справочник. Т. 12.- М.: ИП РадиоСофт, 2001.
