Микропроцессорный КМОП-комплект серии Л1876 предназначен для построения высокопроизводительных малопотребляющих 32-разрядных ЭВМ, контроллеров и других средств вычислительной и управляющей электронной техники.
Особенностью серии является то, что она сделана по официально лицензированной в 1993-94 годах архитектуре ядра MIPS-1 фирмы MIPS Technology Inc. (MTI) cо всей документацией для производства. Разработана в НИИСИ РАН и была адаптирована для изготовления на "Ангстреме" под их техпроцесс 1,2 мкм. Адаптация включала масштабирование топологии и характеризацию схемы.
"Хотя у них [у Ангстрема - К.] оно на сайте и значится как выпускаемое, давно уже не умеют делать, так что ограниченная партия".
Напряжения питания +5 В, тактовая частота 25 МГц, диапазон рабочих температур -60...+125°С.
(фото Александра aka Серокой)
Графический контроллер SVGA.
 | |
|
 | в статическом режиме - 180 мВт |
| при пиксельной частоте 135 МГц - 1800 мВт |

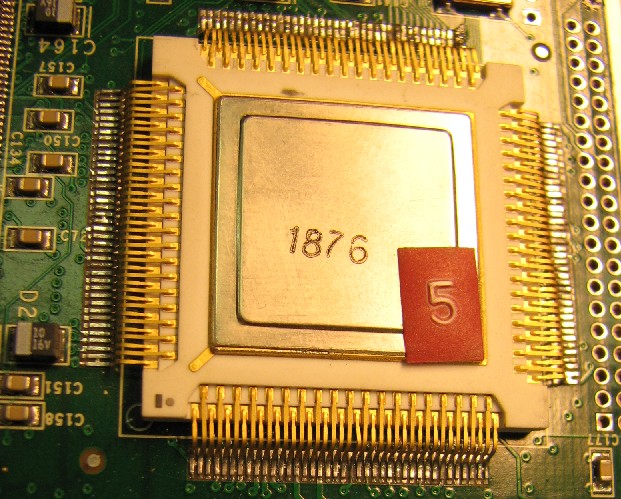

Интересный момент. Первоначально не было известно, в каком корпусе будет эта микросхема, и платы пришлось делать под два посадочных места одновременно:
(фото Александра aka Серокой)
Но не помогло и это, Ангстрем поменял распиновку и контроллер пришлось разводить проводочками :)))
Источники:
1. Белоус А.И. Солодуха В.А. Шведов С.В. Космическая электроника. В 2-х книгах. Книга 1. Москва: Техносфера, 2015.
