188 серия

КМОП статические ОЗУ. Здесь полная информация по 188ой серии.

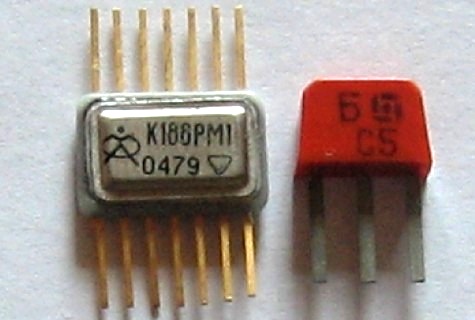

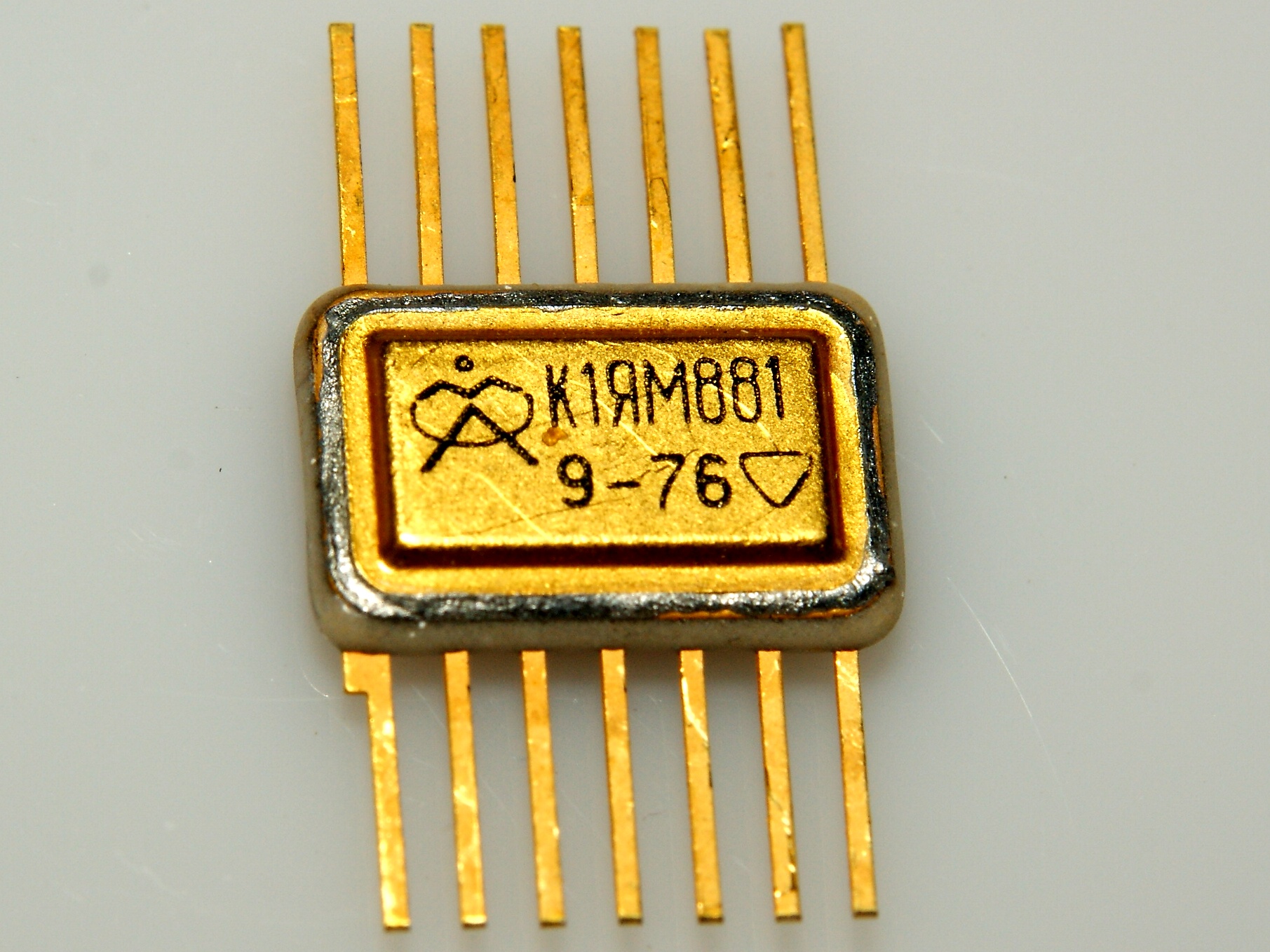

К1ЯМ881, К188РМ1

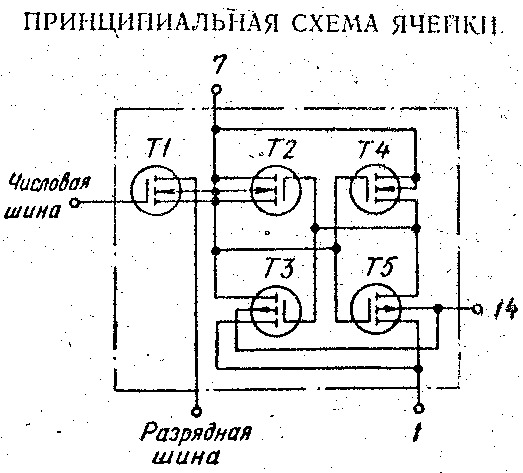

Назначение - матрица памяти 16 бит, степень интеграции 100 транзисторов/кристалл. Разработана в 1968 (!) году, в зеленоградском НИИТТ; это вообще одна из первых отечественных КМОП-микросхем.

Что интересно - у неё напряжение питания 6В (у всей остальной серии 5В).

Производитель - зеленоградский "Ангстрем".

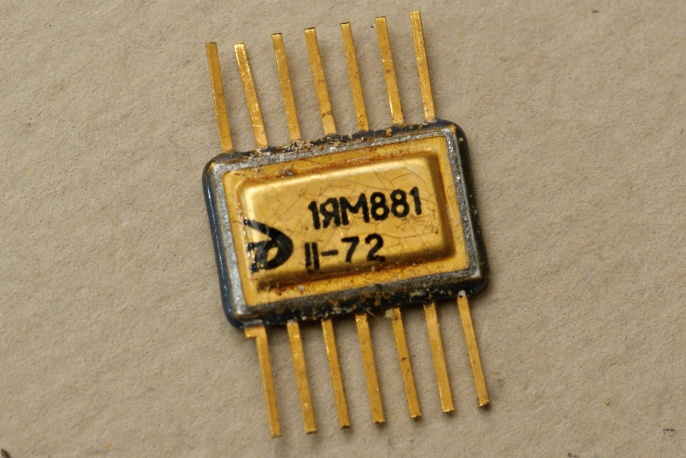

Старые выпуски назывались К1ЯМ881; данные из отраслевого каталога на них.

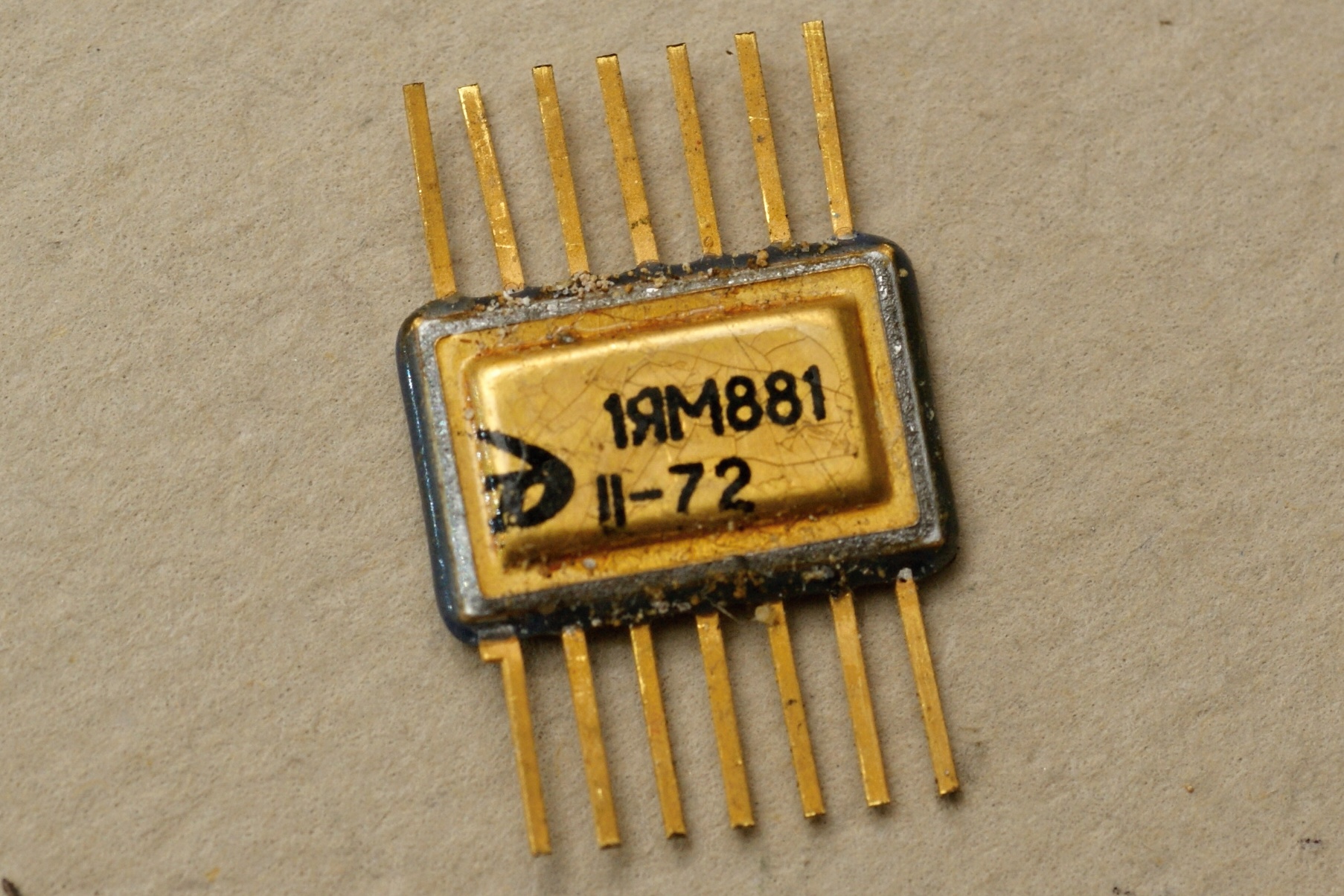

(фото Александра Назаренко)

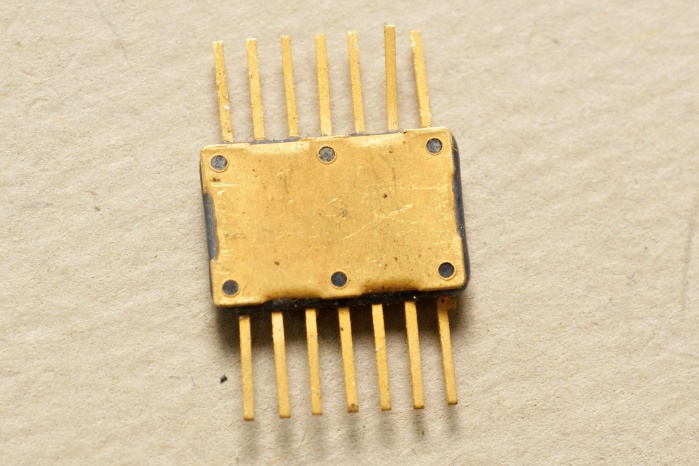

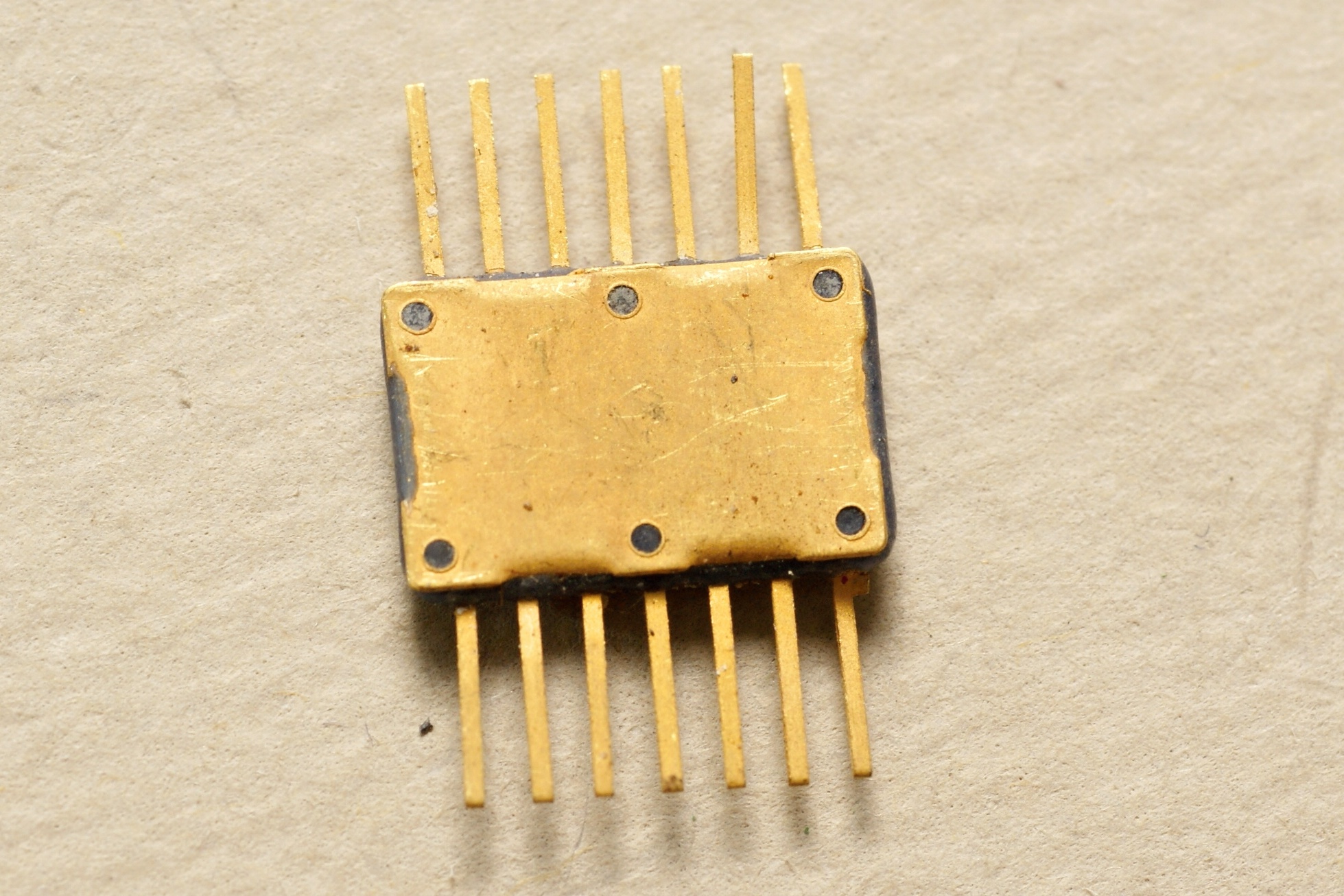

(фото Александра Назаренко)

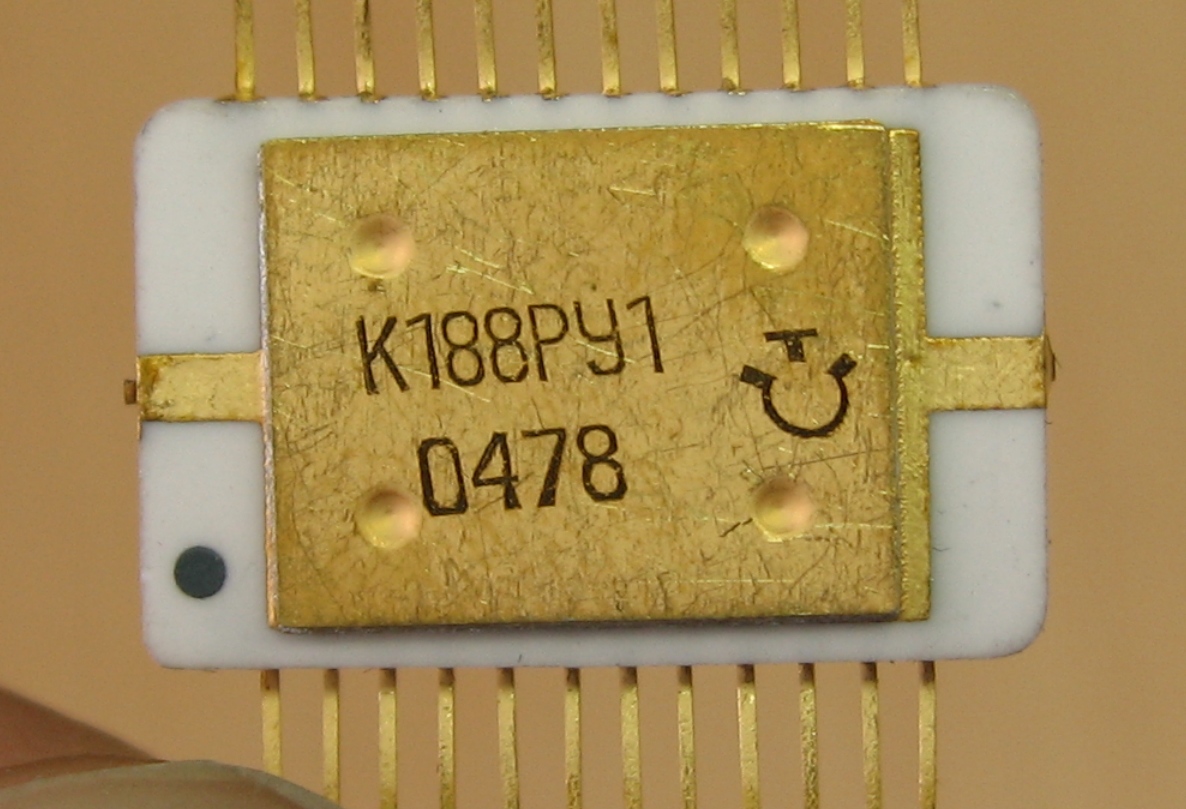

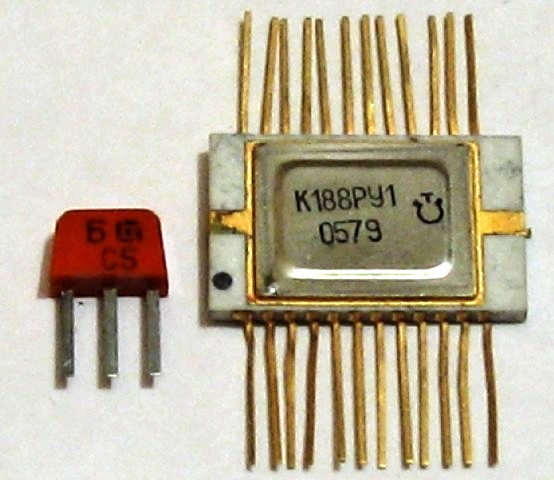

К188РУ1

Производитель - минский "Транзистор" (входит в состав "Интеграла")

Назначение - матрица-накопитель (интересно, что это?) ОЗУ 256 бит со схемами управления, "дополняющие МОП" технология.

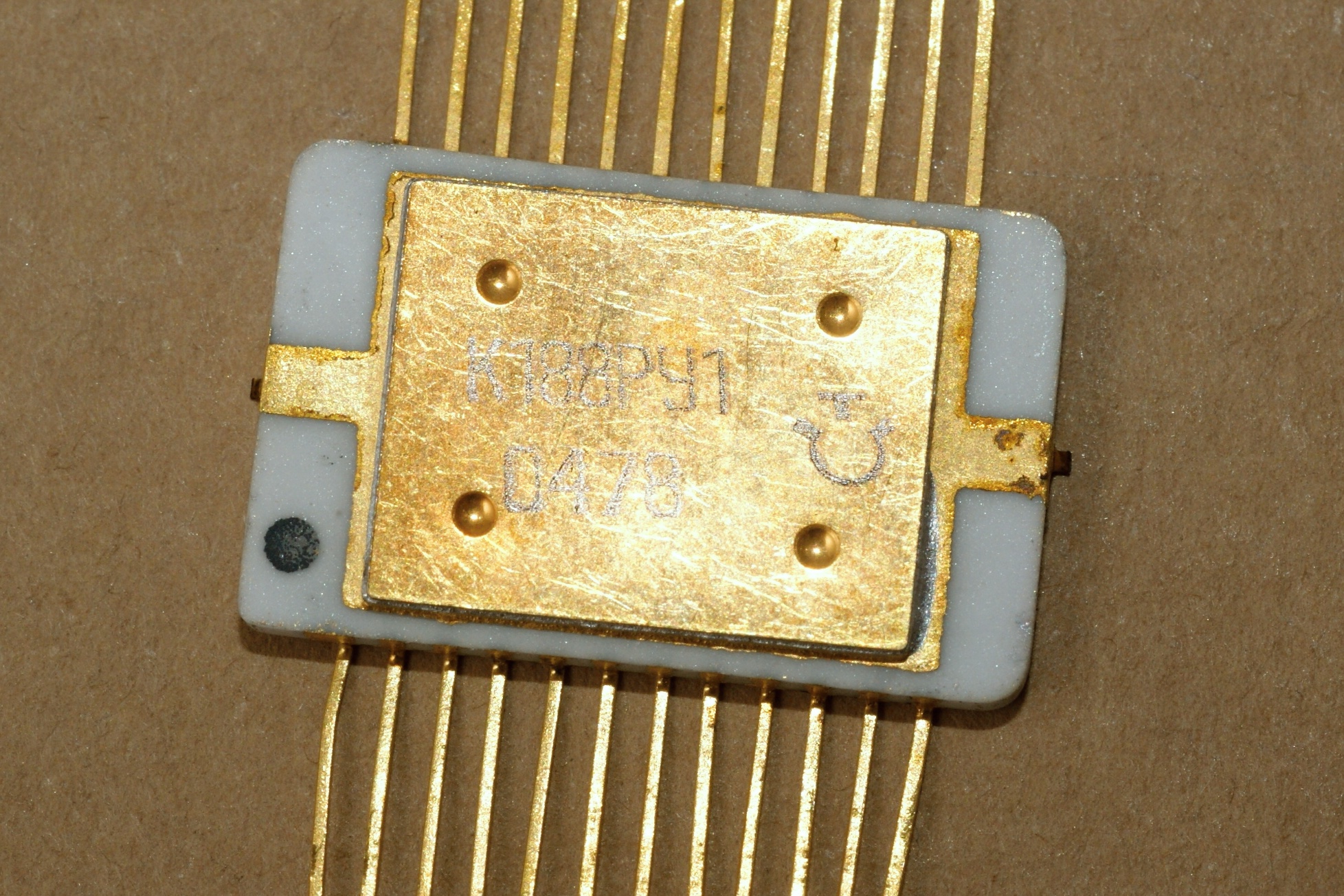

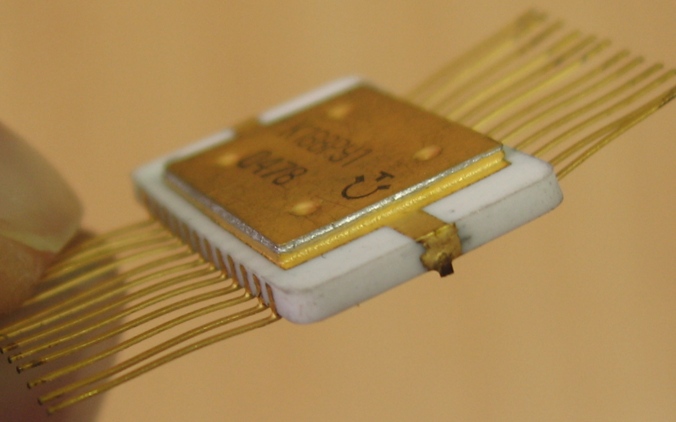

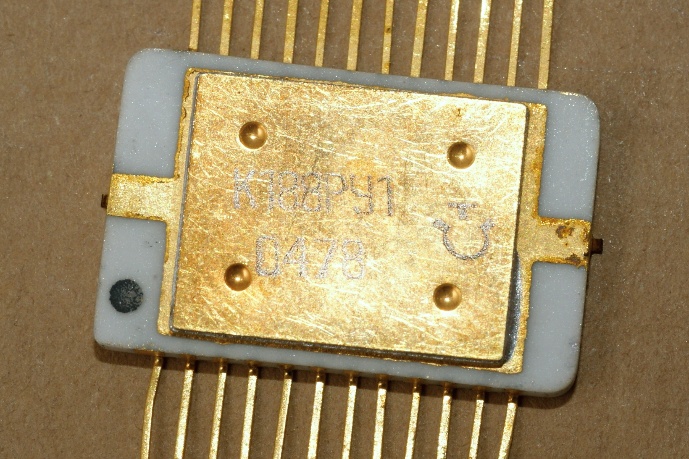

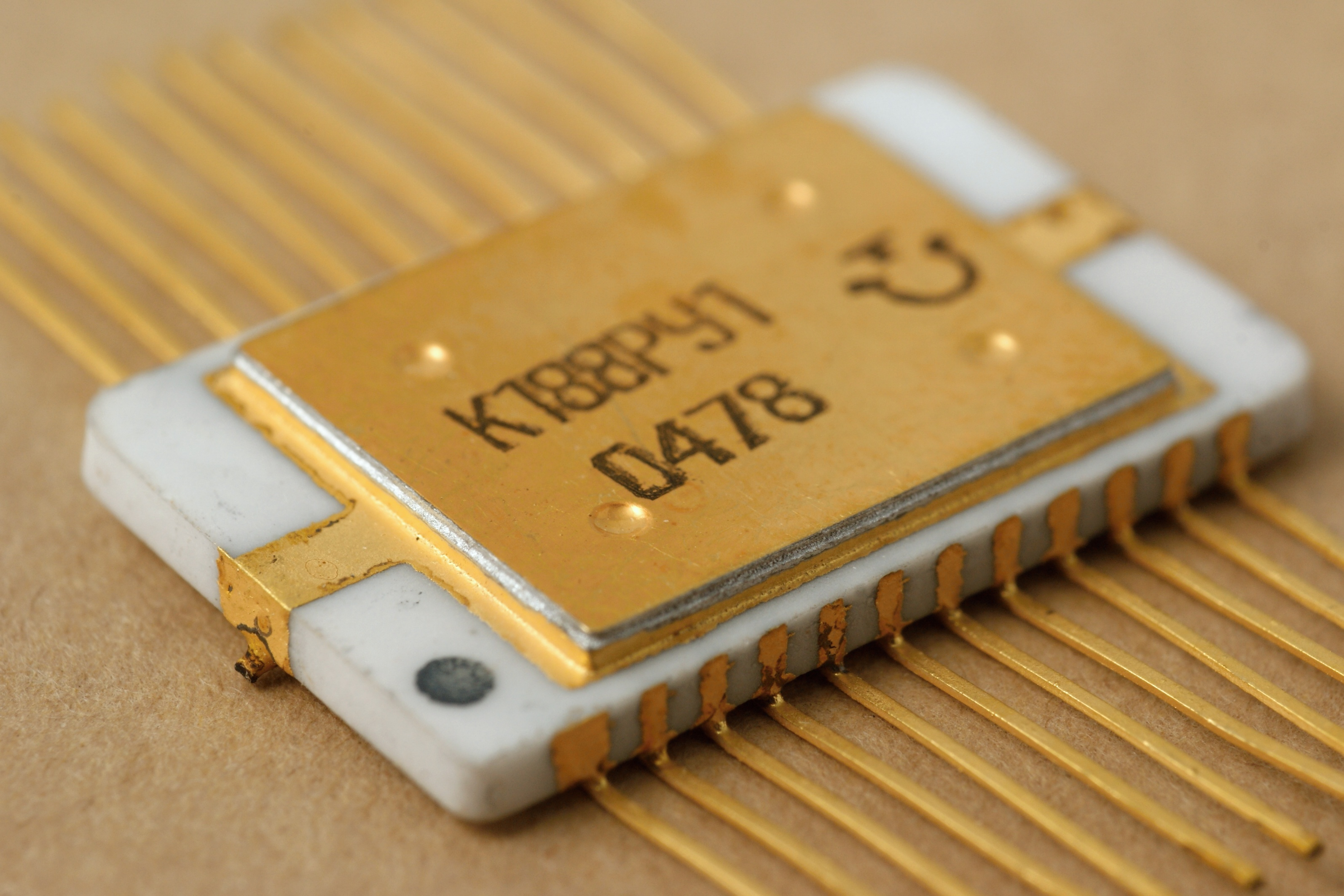

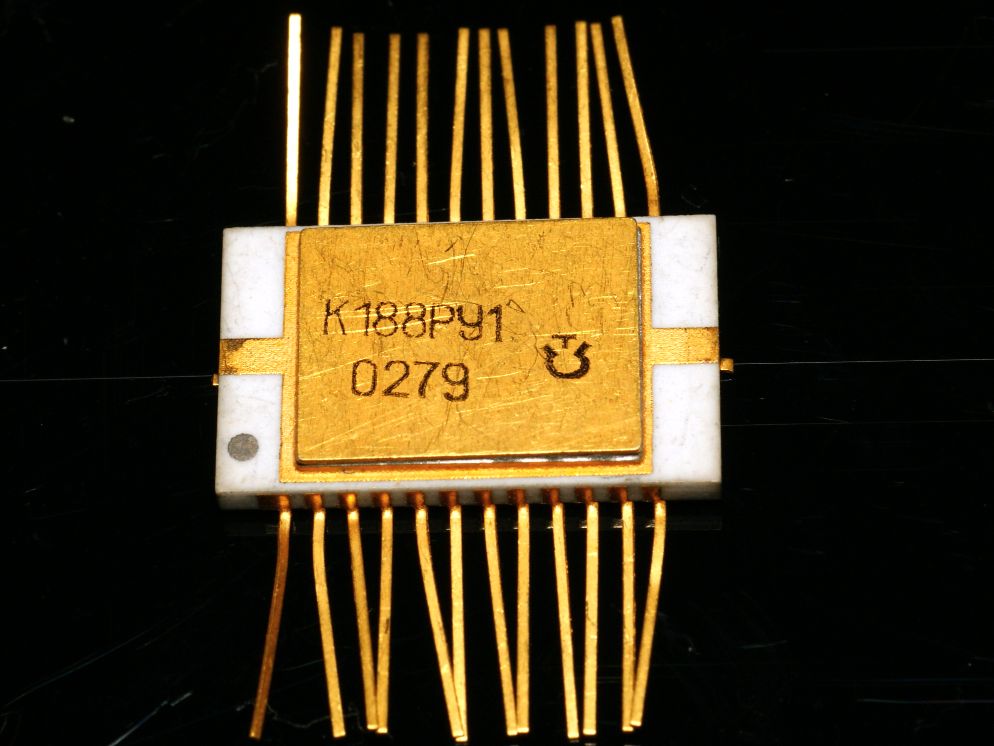

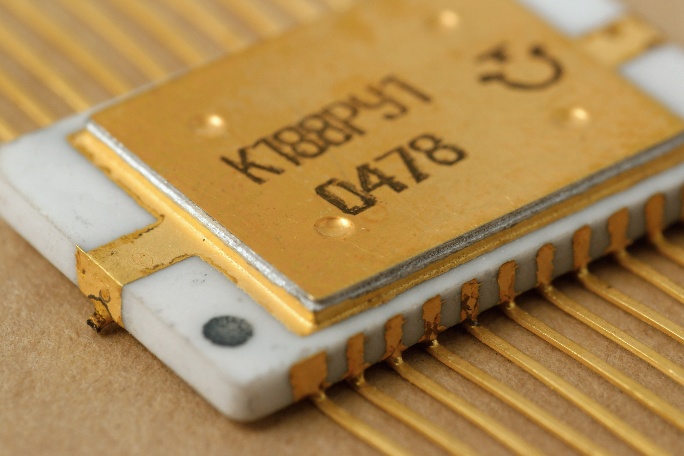

Интересно, что ранние выпуски были в иных корпусах, в том числе довольно необычном 405.24-2 :

Эволюцию можно проследить по фотографиям:

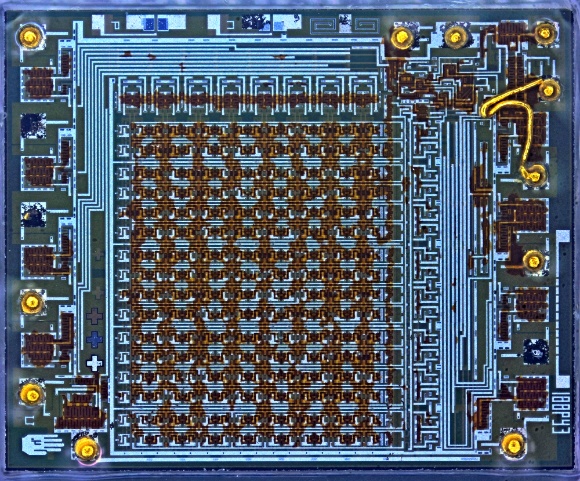

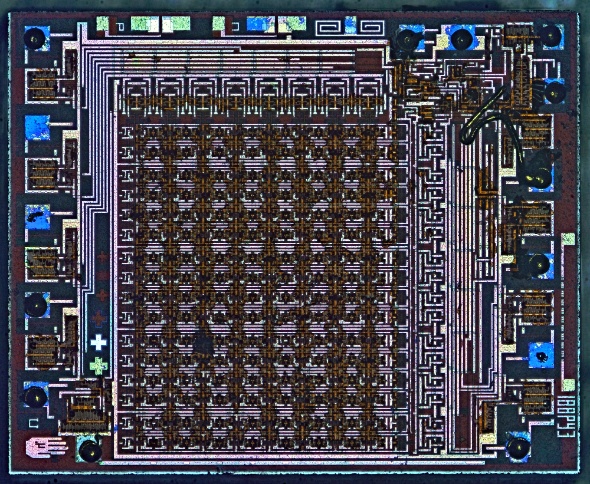

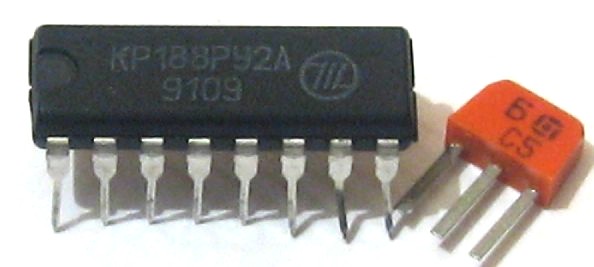

КР188РУ2А

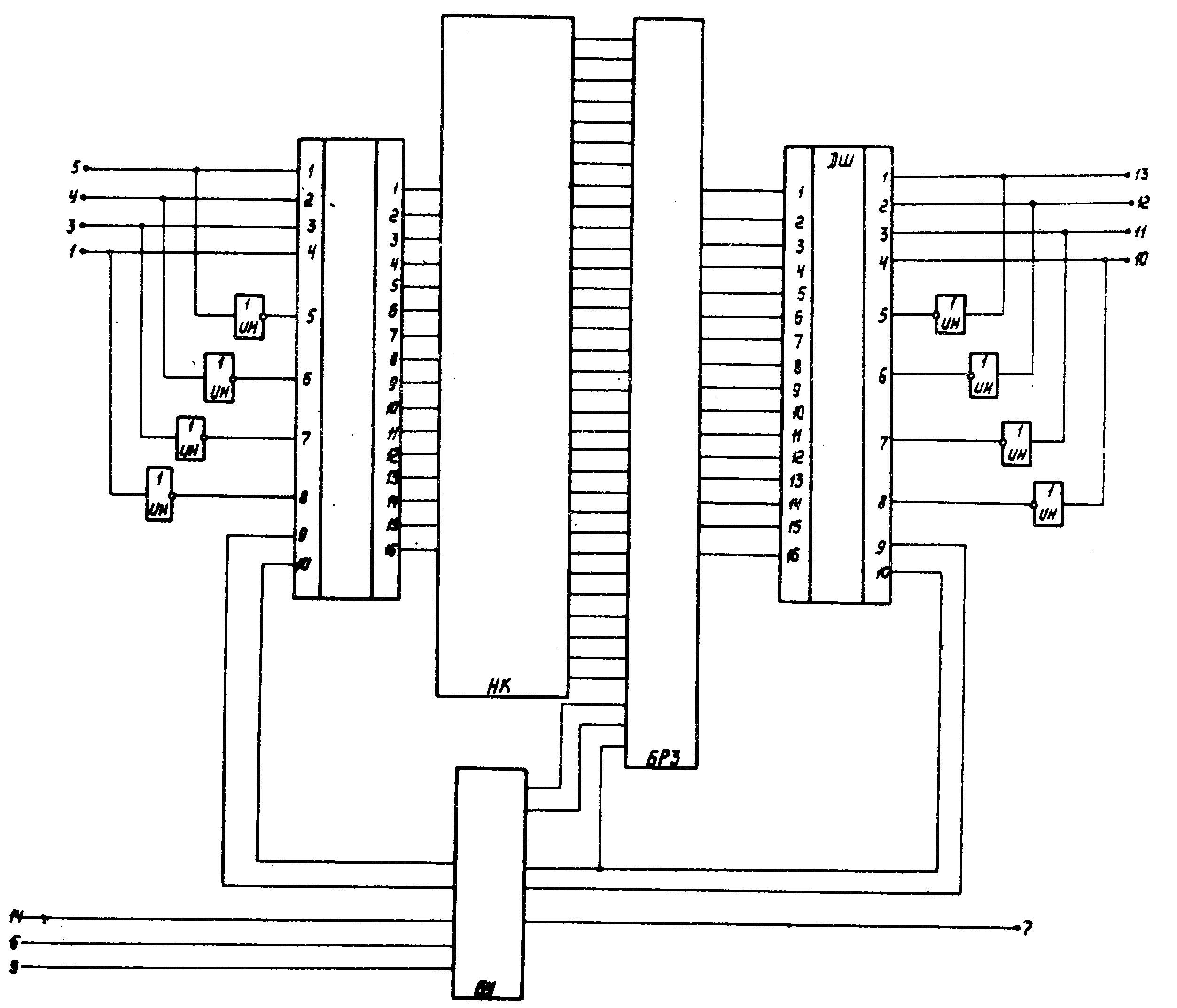

Назначение - ОЗУ 256х1 бит со схемой управления (дешифратор адреса, усилитель записи-считывания, схемы ввода-вывода данных), "дополняющие МОП технология" (т.е. КМОП по-нынешнему). Благодаря своему малому потреблению в ждущем режиме, микросхема может использоваться в качестве долговременной памяти в устройствах с батарейным питанием. Статья о ней, из журнала "Электронная промышленность".

Что в ней особенного? - ну-у... не знаю, чем-то лично мне эта серия симпатична...

Производитель - "Интеграл", г.Минск (Белоруссия)

Зарубежный её аналог - CD4061A. Однако это не точный аналог, а лишь функциональный. В отечественных справочниках такие тонкости не отражены, что иногда приводит к недоразумениям :)))

Источники:

1. А.В. Малинин, Б.Н. Чернуха, В.А. Шиллер. Оперативное запоминающее устройство КР188РУ2 на дополняющих МОП транзисторах. - "Электронная промышленность" №1, 1980.
2. Каталог интегральных микросхем. Часть 1 (цифровые). Центральное конструкторское бюро. 1982.
3. Каталог интегральных микросхем. Том 1. Центральное конструкторское бюро. 1986.
