189ая серия

Первая отечественная серия интегральных микросхем (биполярных), предназначенных для работы в схемах электронных экспонометров или электронно-механических затворов для установки времени выдержки в кино-фотоаппаратуре.

Производитель - "Вента", г.Вильнюс (Литва).

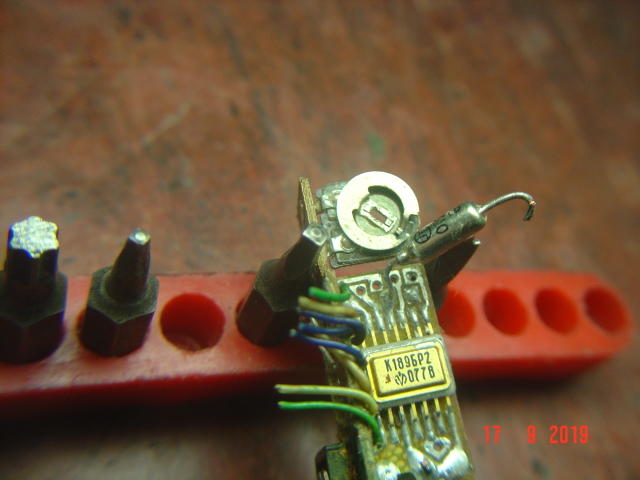

К189БР2

Крайне редкая нынче микросхема, которая представляет собой схему регулируемой задержки. Содержит 54 интегральных элемента; справочный листок на неё.

Разработана она была где-то в середине 70-х годов (с 1977 года появляется в справочной литературе). Применялась, к примеру, в схеме экспонометра среднеформатной фотокамеры Киев-88 TTL.

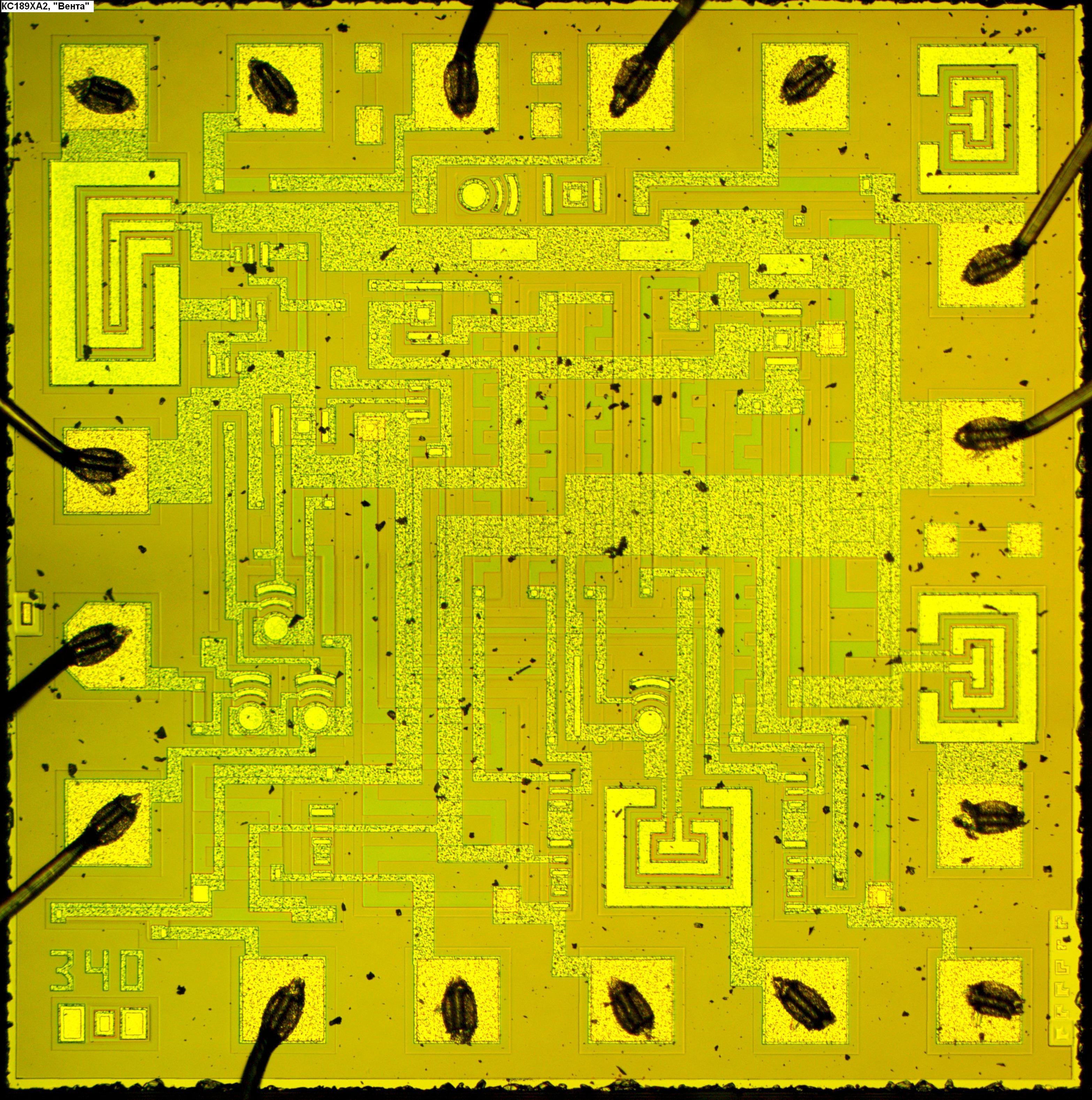

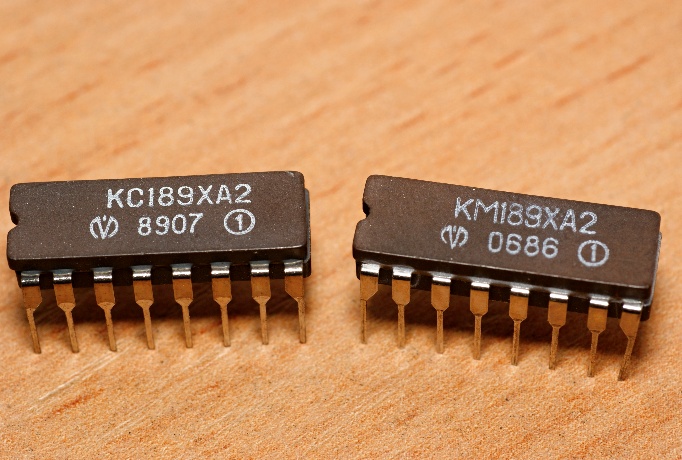

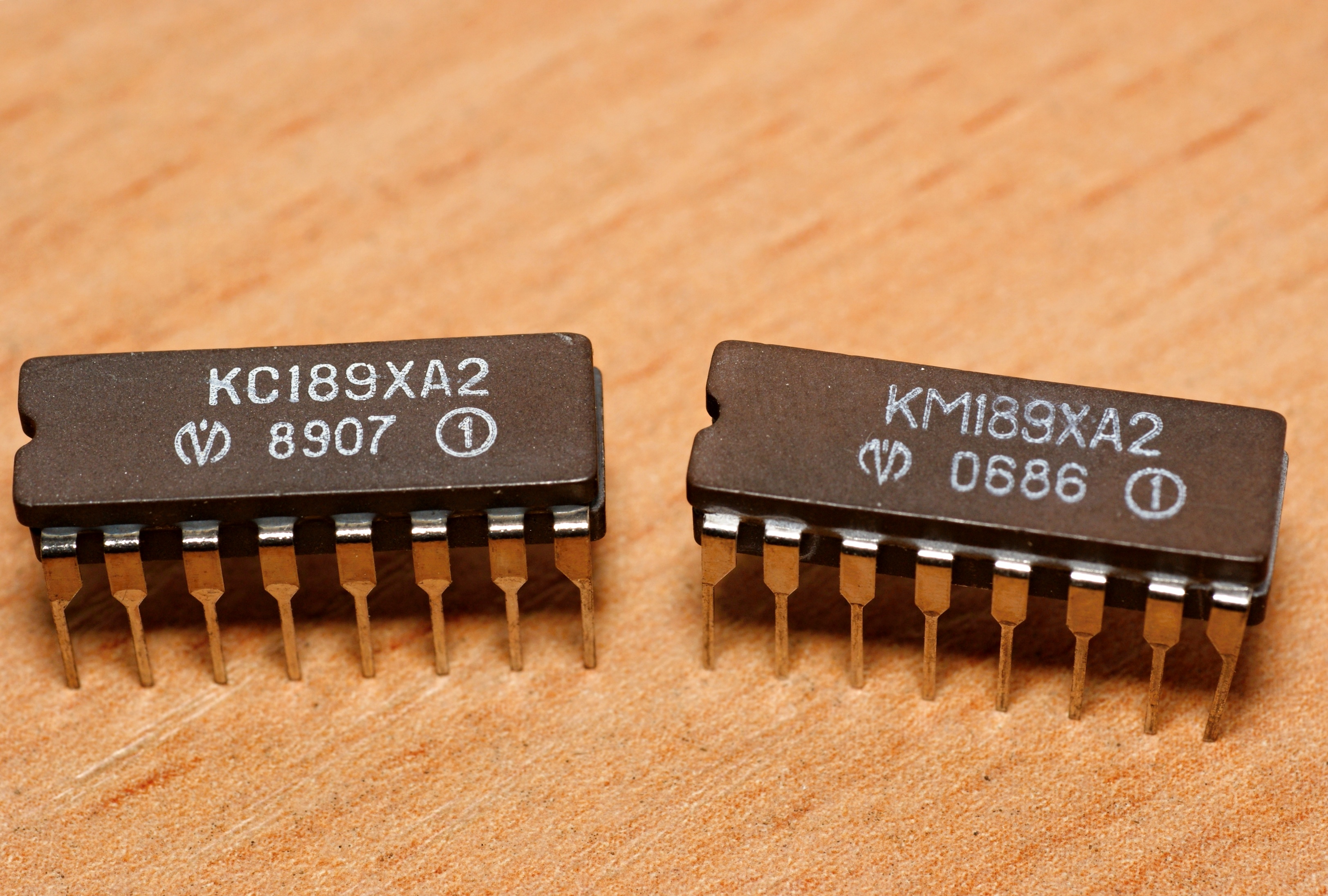

КМ189ХА2, КС189ХА2

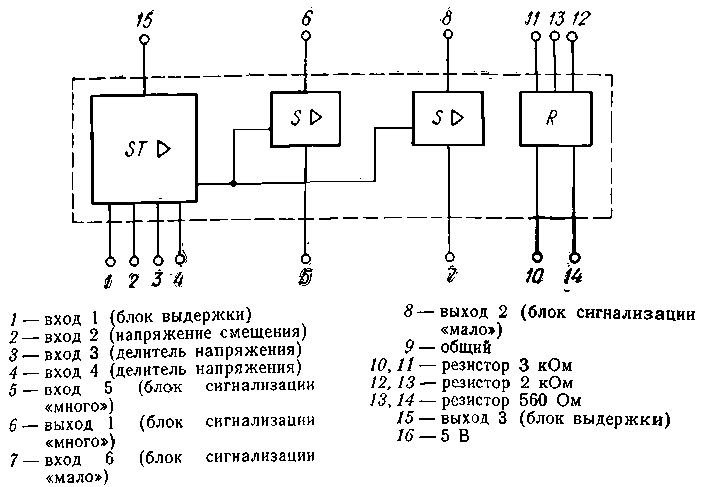

Схема автоматической установки времени экспозиции с блоком резисторов. Справочный листок на неё.

Собственно, назвать её сильно экзотической будет неверно, но меня привлекла смена буквы, обозначающей тип корпуса в названии - при сохранении этого самого корпуса в неизменности.

Разработана она была около 1980 года, содержит 51 интегральный элемент. Интересно, в каких фотоаппаратах использовалась?

Источники:

1. Отраслевой руководящий документ. Микросхемы интегральные. Группа 6331. Сборник справочных листов РД 11 0488.2-88. Издание официальное. Всесоюзный научно-исследовательский институт "Электронстандарт". 1989.
2. АИПС "Меркурий". Каталог интегральных микросхем. Часть 1. Приборы общетехнического назначения. - ЦКБ "Дейтон", редакция 1990г.
3. Нефедов А.В. Интегральные микросхемы и их зарубежные аналоги: Справочник. Т. 3. - М.: ИП РадиоСофт, 2000.
