192ая серия

Серия состоит из одной-единственной, довольно необычной позиции.

Любопытно, что это на самом деле фотоприёмное устройство, почему-то записанное в микросхемы. Вероятно, по историческим традициям - продукцией зеленоградского "Ангстрема" традиционно считаются интегральные микросхемы...

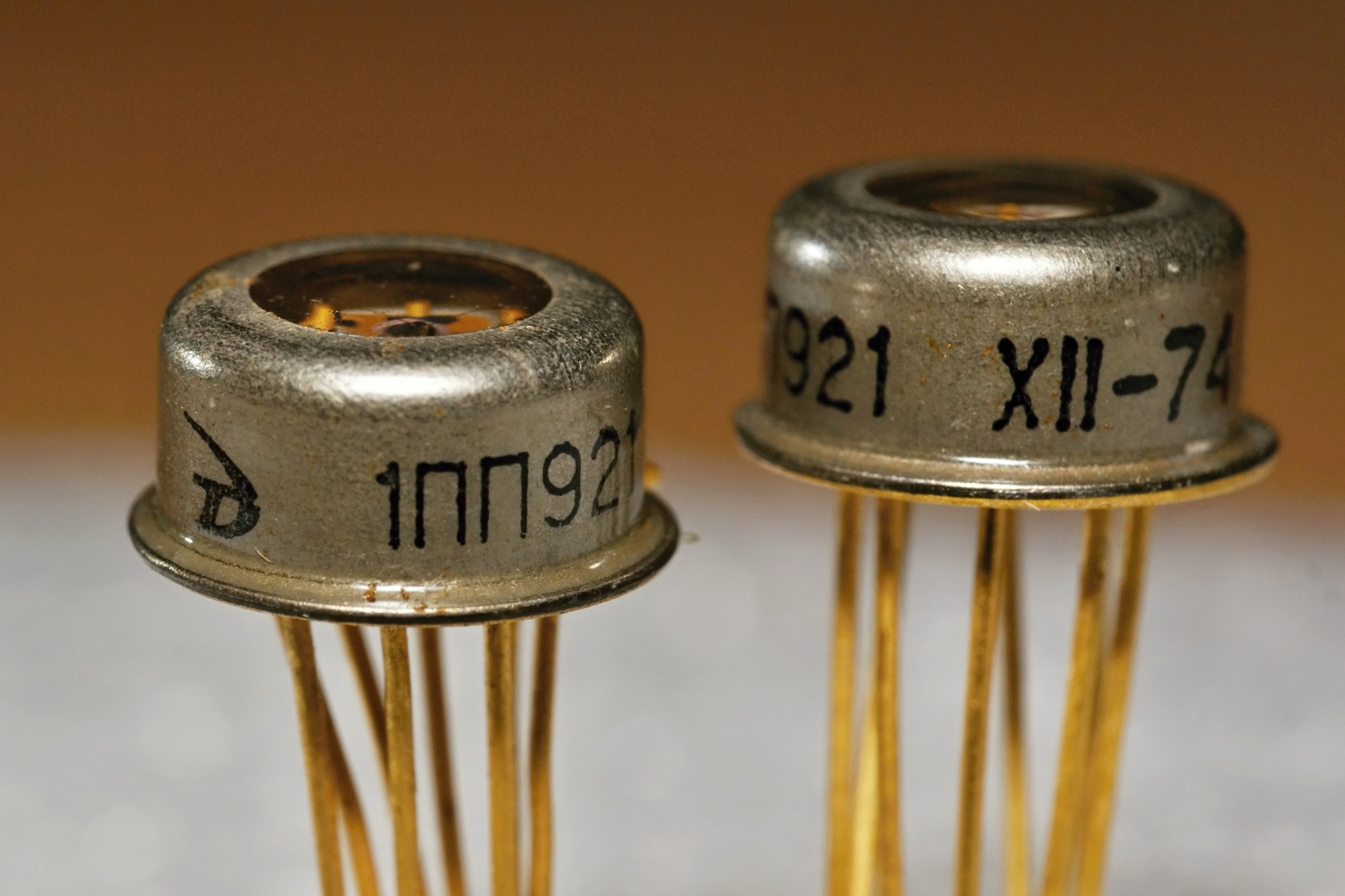

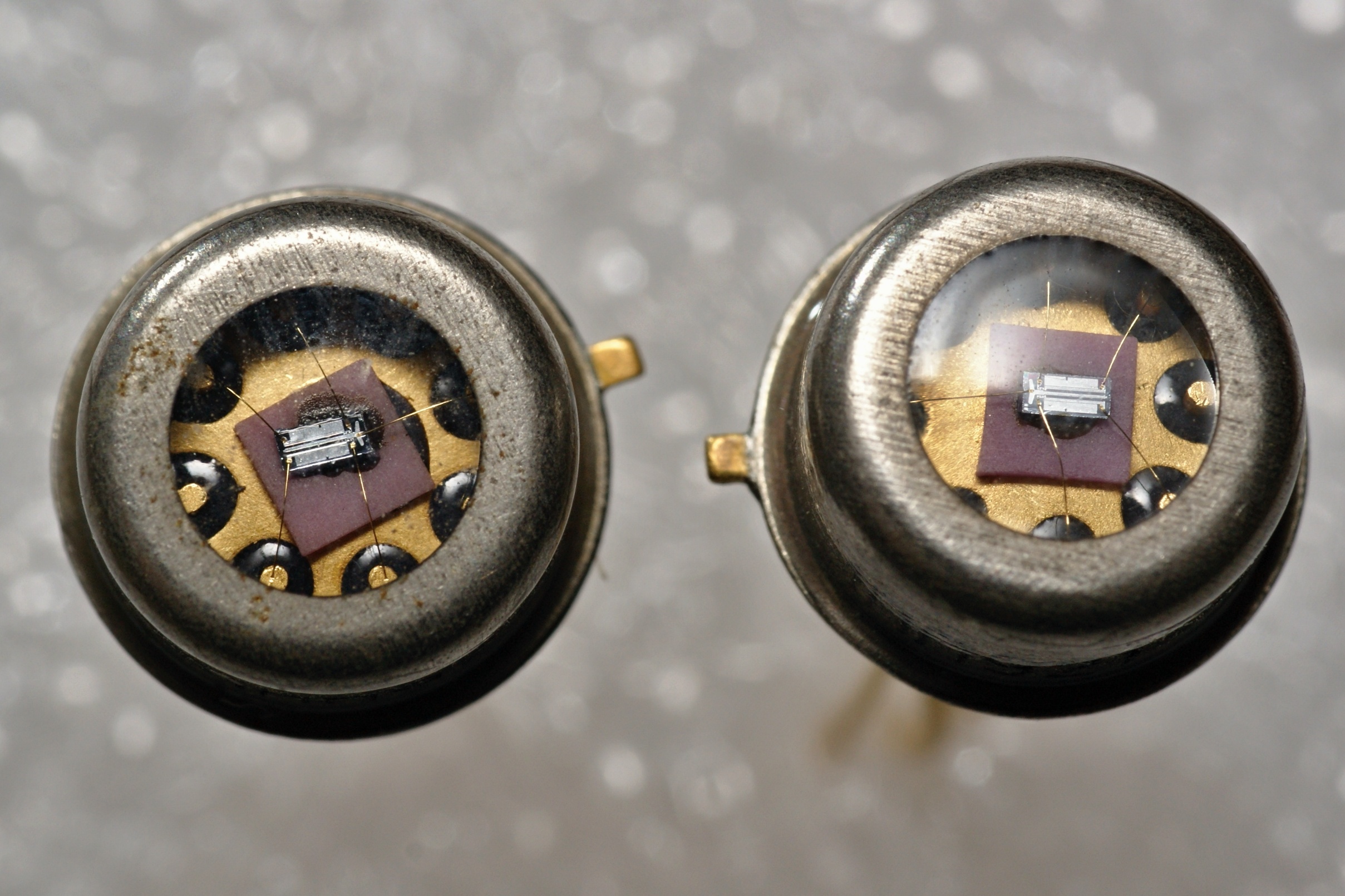

1ПП921, 192ПП1

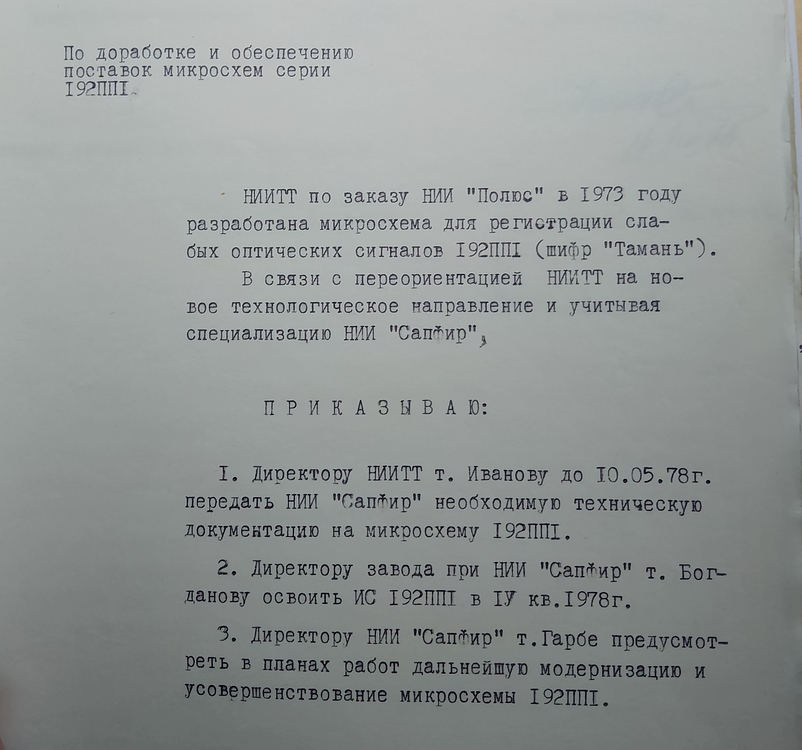

Микросхема 192ПП1 (ОКР "Тамань") представляет собой регистратор слабых оптических сигналов. Это фотоприёмное устройство предназначено для преобразования импульсных оптических сигналов в диапазоне длин волн от 0,3 мкм до 1,1 мкм в электрические. Использовалась она, к примеру, в отечественном лазерном гироскопе КМ-11, нашедшим применение в авиационной и космической технике

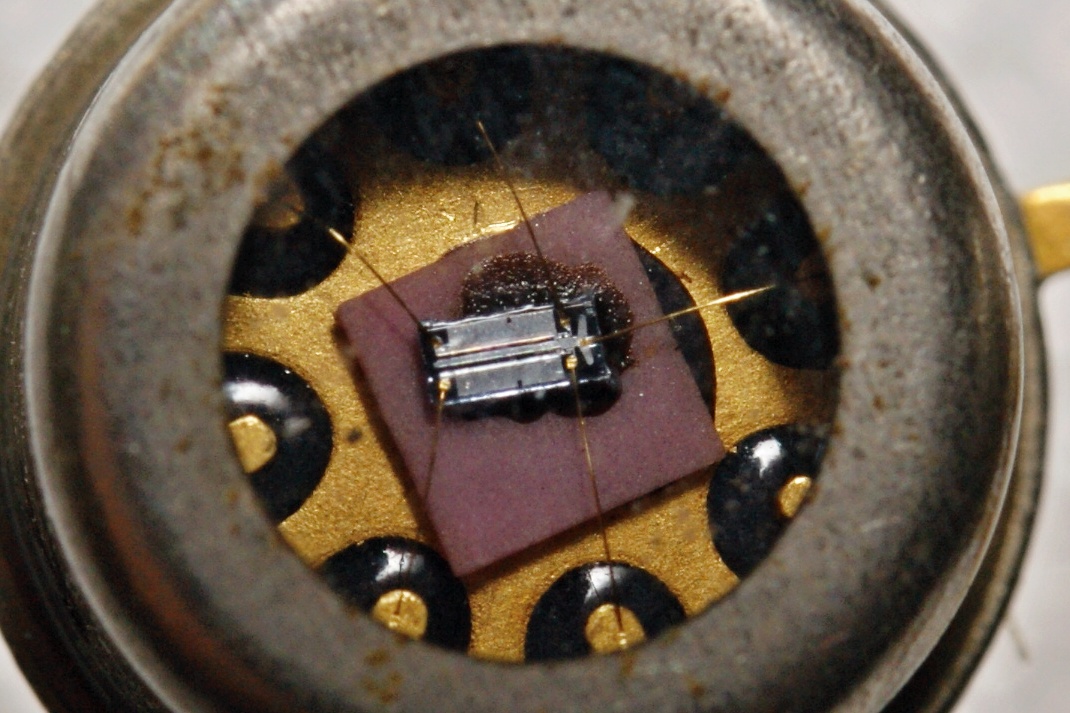

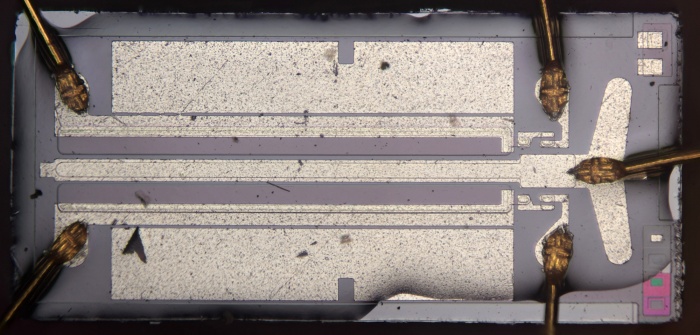

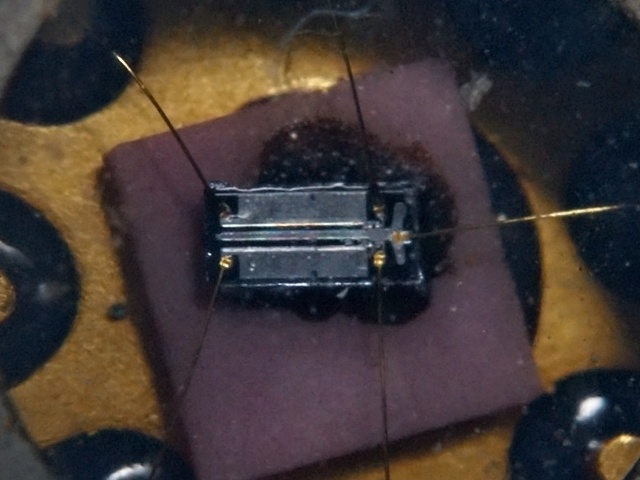

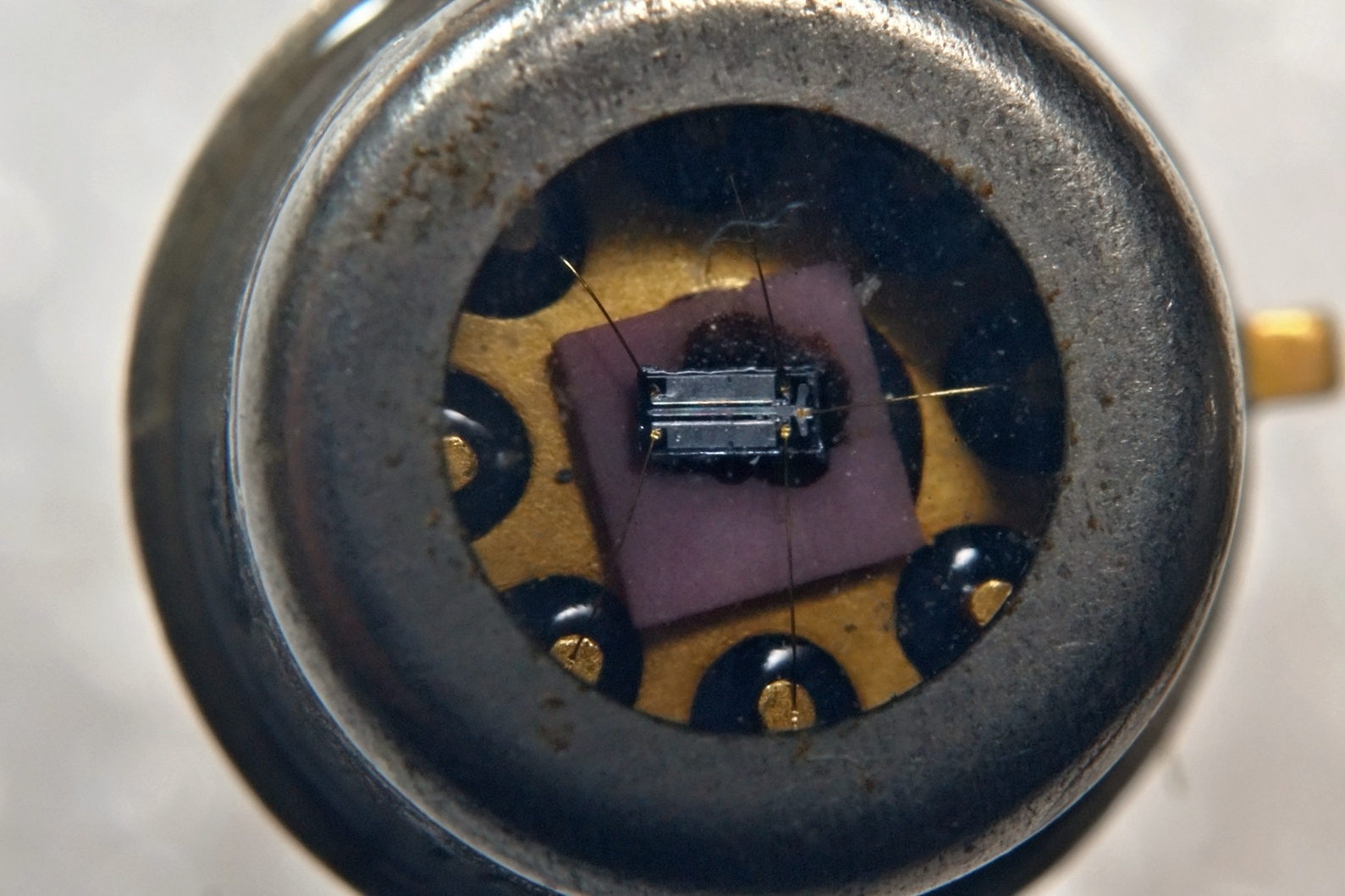

По конструкции оно представляет собой кремниевую полупроводниковую микросхему. На одном кристалле размещаются два фотоприёмных канала, каждый из которых представляет собой соединенные по схеме Дарлингтона фототранзистор и усилительный транзистор.

Справочный лист и данные из отраслевого каталога на нее; а также заводской паспорт.

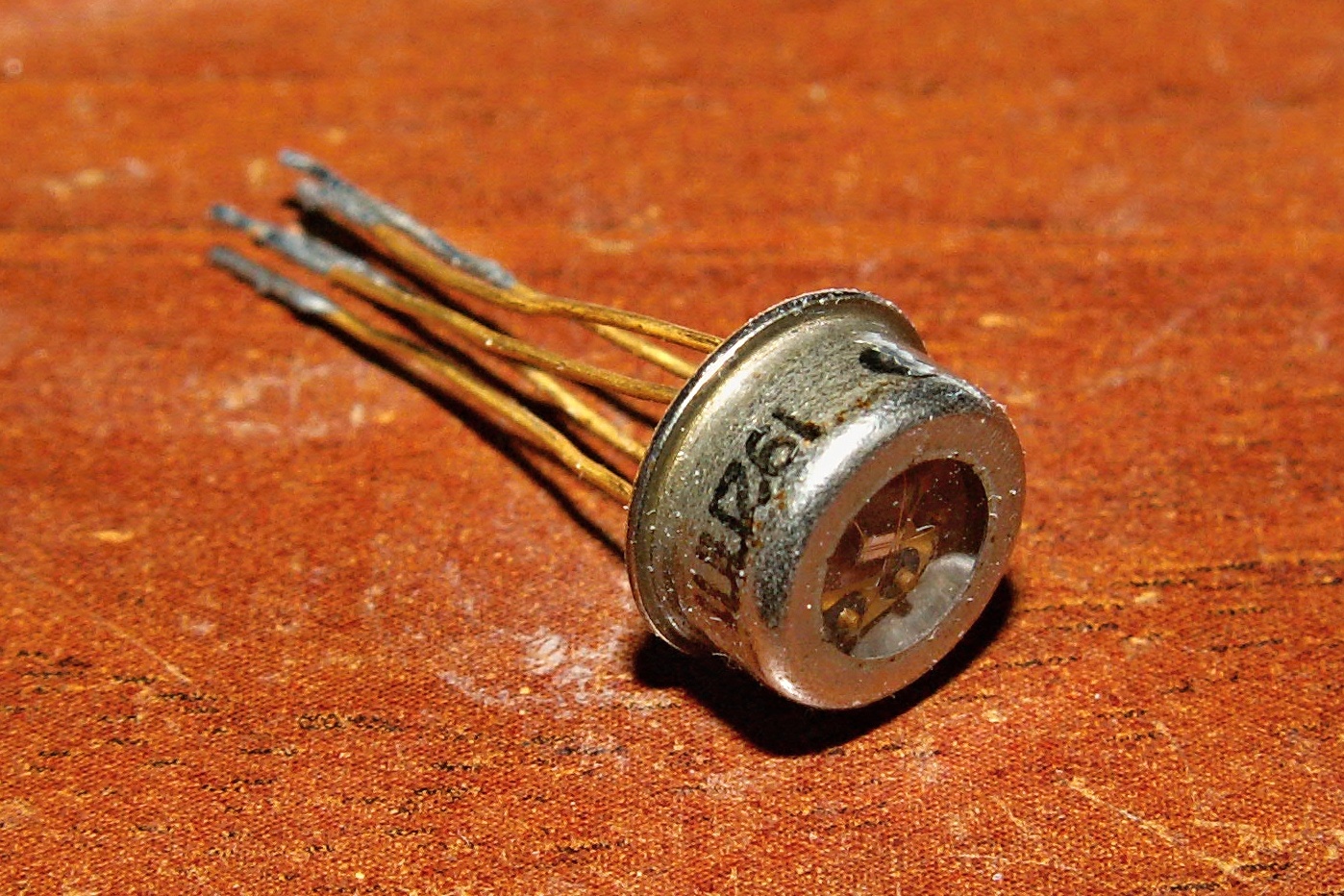

Что любопытно, поздний вариант - 192ПП1 - встречается гораздо реже раннего, его нет даже в справочниках!

Источники:

1. Каталог интегральных микросхем. Часть II (аналоговые).- Центральное бюро применения. 1975.
2. Аксененко М Д., Бараночников М. Л. Приемники оптического излучения. Справочник. - М.: Радио и связь, 1987.
3. Отраслевой руководящий документ. Микросхемы интегральные. Группа 6331. Сборник справочных листов РД 11 0488.2-88. Издание официальное. Всесоюзный научно-исследовательский институт "Электронстандарт". 1989.
4. Бараночников М. Л. Приемники и детекторы излучений. Справочник. - М.: ДМК Пресс, 2012.
