203я серия

Микросхемы 203ей серии выполнены на тонких пленках и образуют систему логических элементов с диодно-транзисторной логикой (ДТЛ).
Были разработаны зеленоградским НИИ Микроприборов (в дальнейшем - НПО "Элас"), тема "Сегмент".

Справочные листы из отраслевого каталога на неё.

Судя по тому, что в справочниках они практически отсутствуют, большого распространения эта серия не получила. Встречается упоминание об элементах ДТЛ "Сегмент-2" в таком же корпусе, в период 1966-67 годов. Возможно, у 203ей серии было ещё более редкое продолжение...

Основные электрические параметры

Элементная база - транзисторы 2Т317А/2Т317Б, диодные матрицы КД901А-1
Напряжение питания - у разных элементов серии отличается, встречаются варианты +2,4 В, +3,15 В, +4 В, -6,3 В
Мощность, потребляемая от источников питания не более 35 мВт
Значение выходного уровня логического "0" +1,4...2,6 В
Значение выходного уровня логической "1" -0,9...+0,18 В
Время задержки не более 420 нс (по некоторым источникам - не более 2,1 мс)
Нагрузочная способность от 6 до 8

2ЛБ031

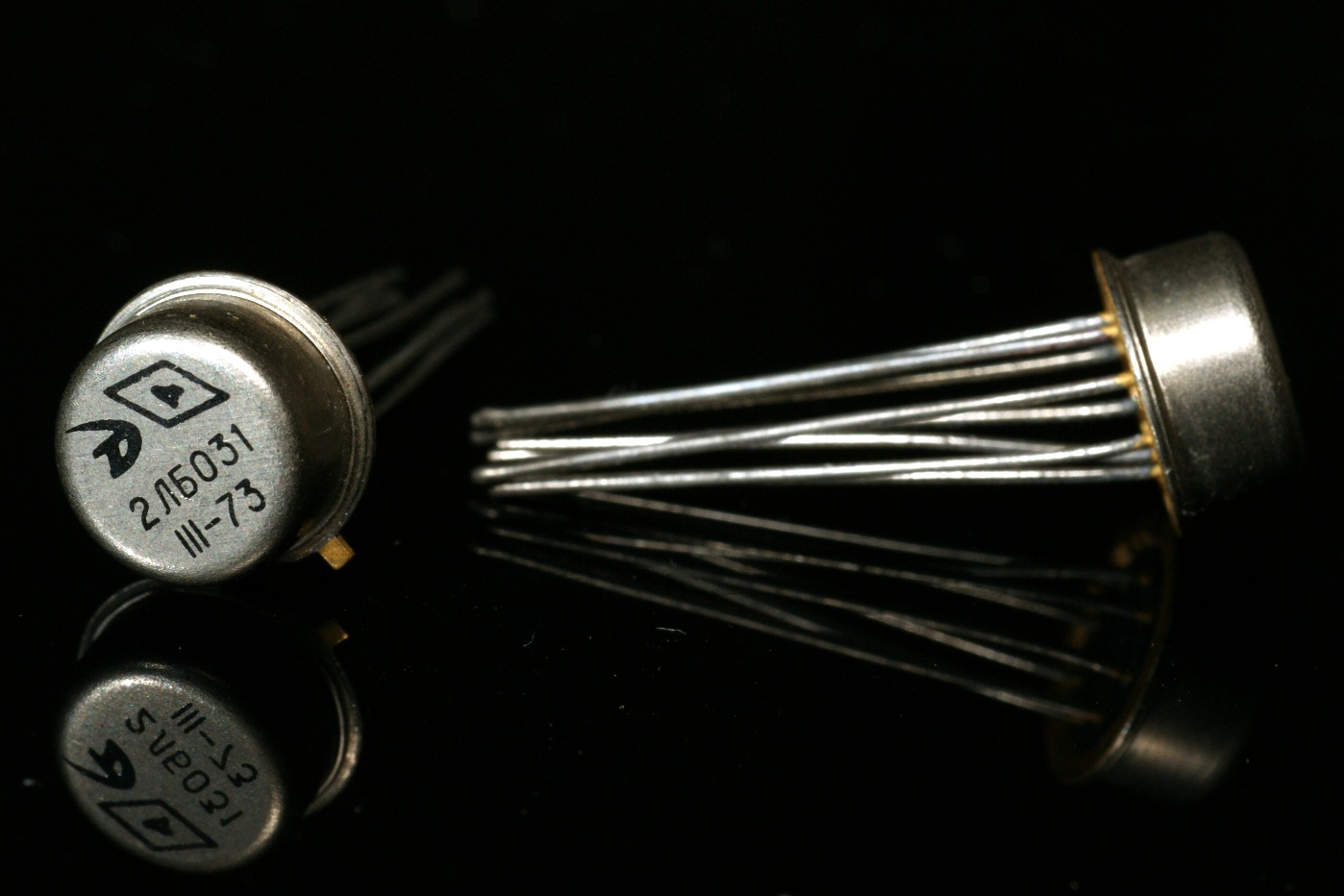

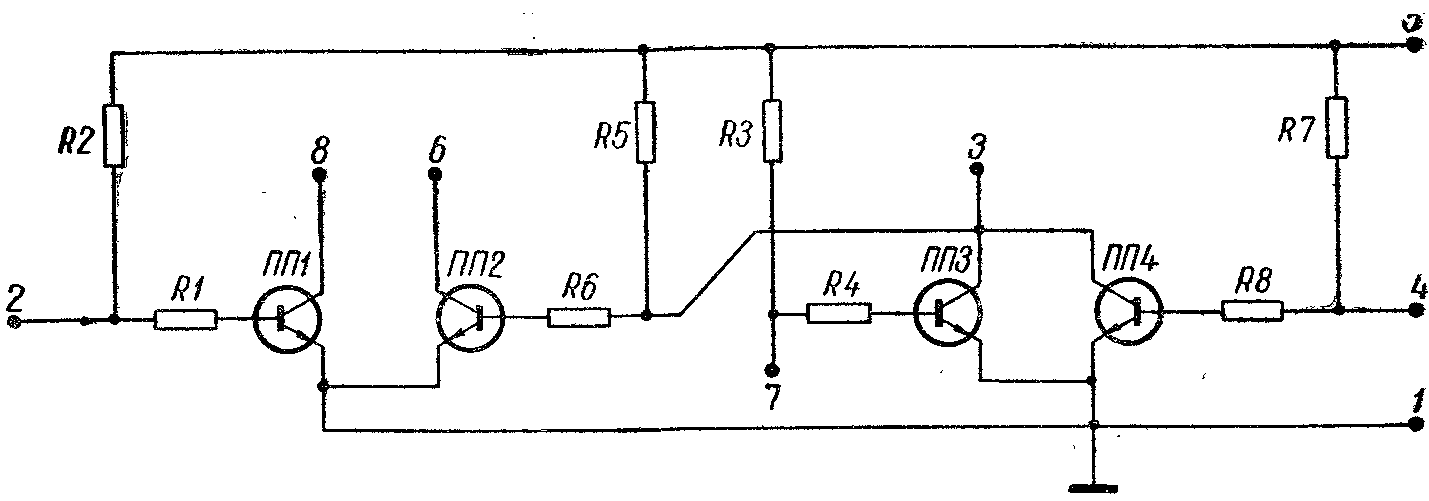

Схема "ИЛИ-НЕ". Первые выпуски этой микросхемы назывались 2МД7. Производитель - "Ангстрем" (Зеленоград).

2ЛС031

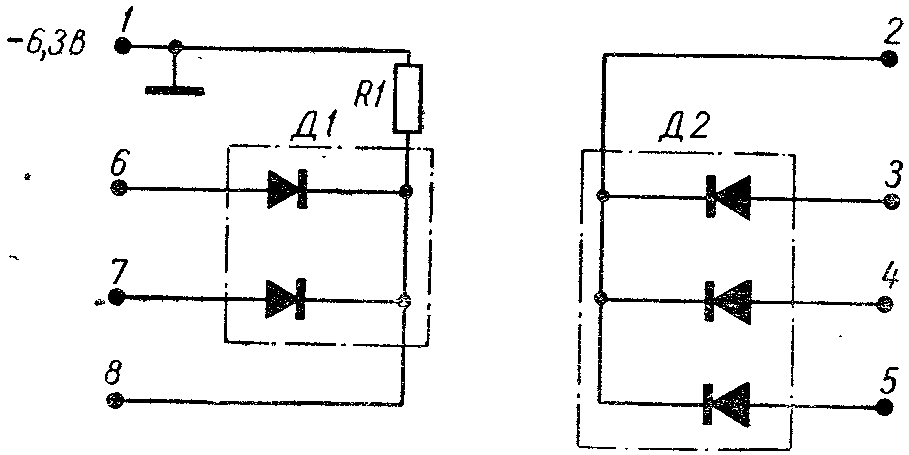

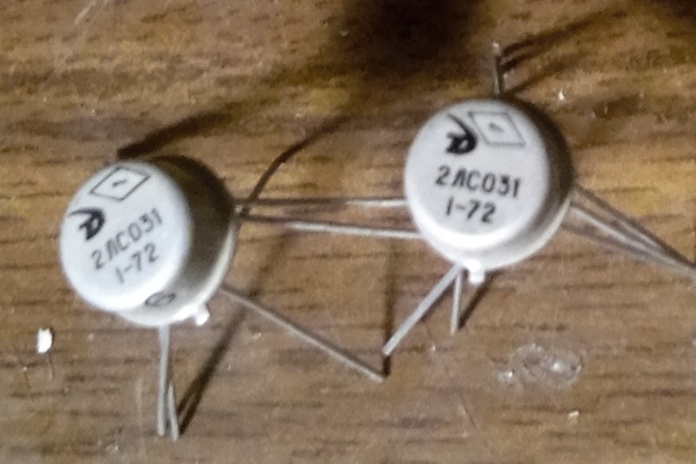

Схема "И-ИЛИ", реализована на бескорпусных диодных сборках КД904А-1. Первые выпуски этой микросхемы назывались 2МД2. Производитель - "Ангстрем" (Зеленоград).

Источники:

1. Краткий справочник конструктора радиоэлектронной аппаратуры. Под ред. Р. Г. Варламова. М., «Сов. радио», 1973
