"параллельная" 204ая серия

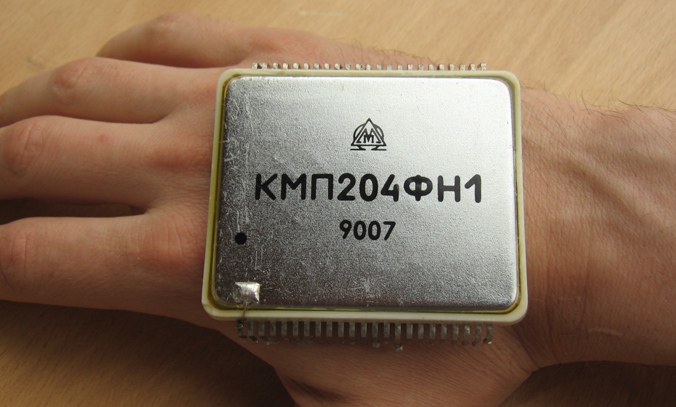

КМП204ФН1

Производитель - "Микропровод", Кишинёв, Молдавия

Узел функциональный, предназначен для применения в аппаратуре точной записи в качестве активного фильтра низких частот.

Электрические параметры

Полосы пропускания узла - 40, 20, 10, 5, 2,5, 1,25, 0,625, 0,312 кГц
Коэффициент неравномерности АЧХ в полосах пропускания - не более 1,2 дБ
Переключение полос электронное по двоично-десятичному коду
Относительное ослабление сигнала:
    на частоте, равной удвоенной Fmax - не менее 40 дБ
    на частоте, равной утроенной Fmax - не менее 59 дБ
Наработка на отказ - не менее 2700 ч
Диапазон рабочих температур -10…+60°C
Относительная влажность воздуха при 35°C - 98%
Атмосферное давление - 86…106 кПа
Масса не более 70 г

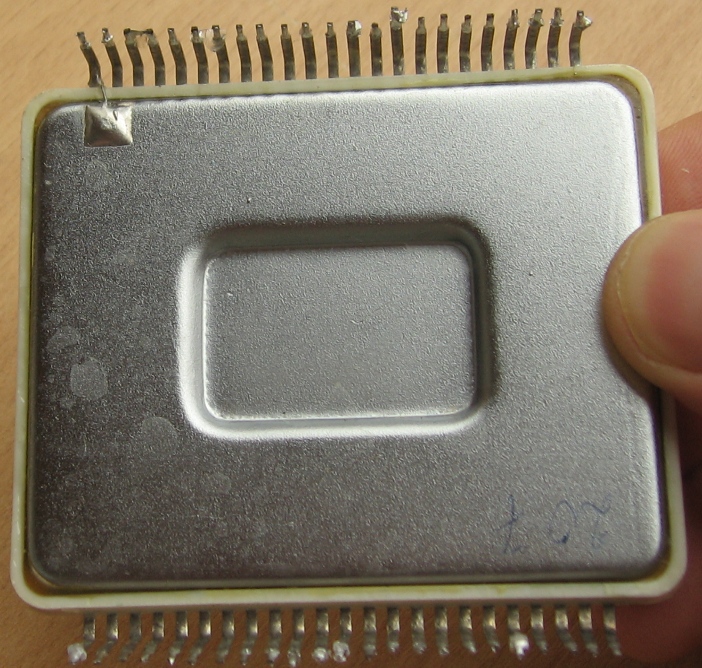

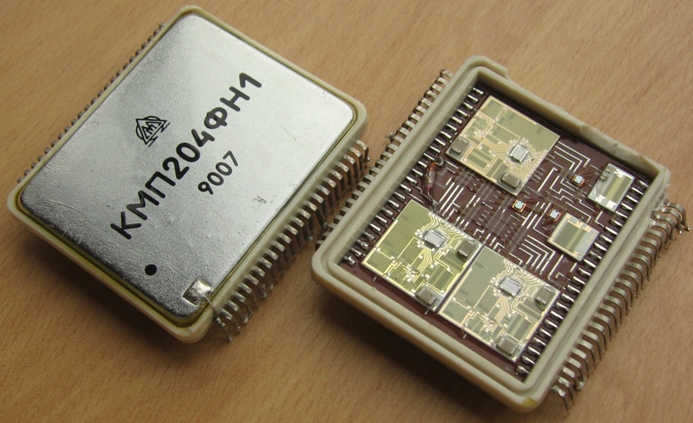

Любопытная деталь корпуса - верхняя и нижняя крышки закорочены перемычкой:

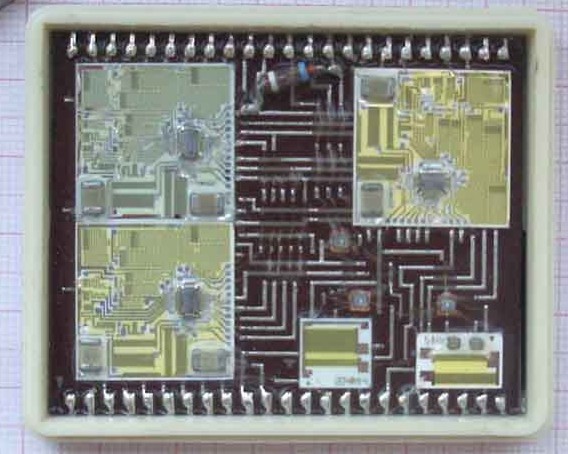

Внутренности микросхемы:

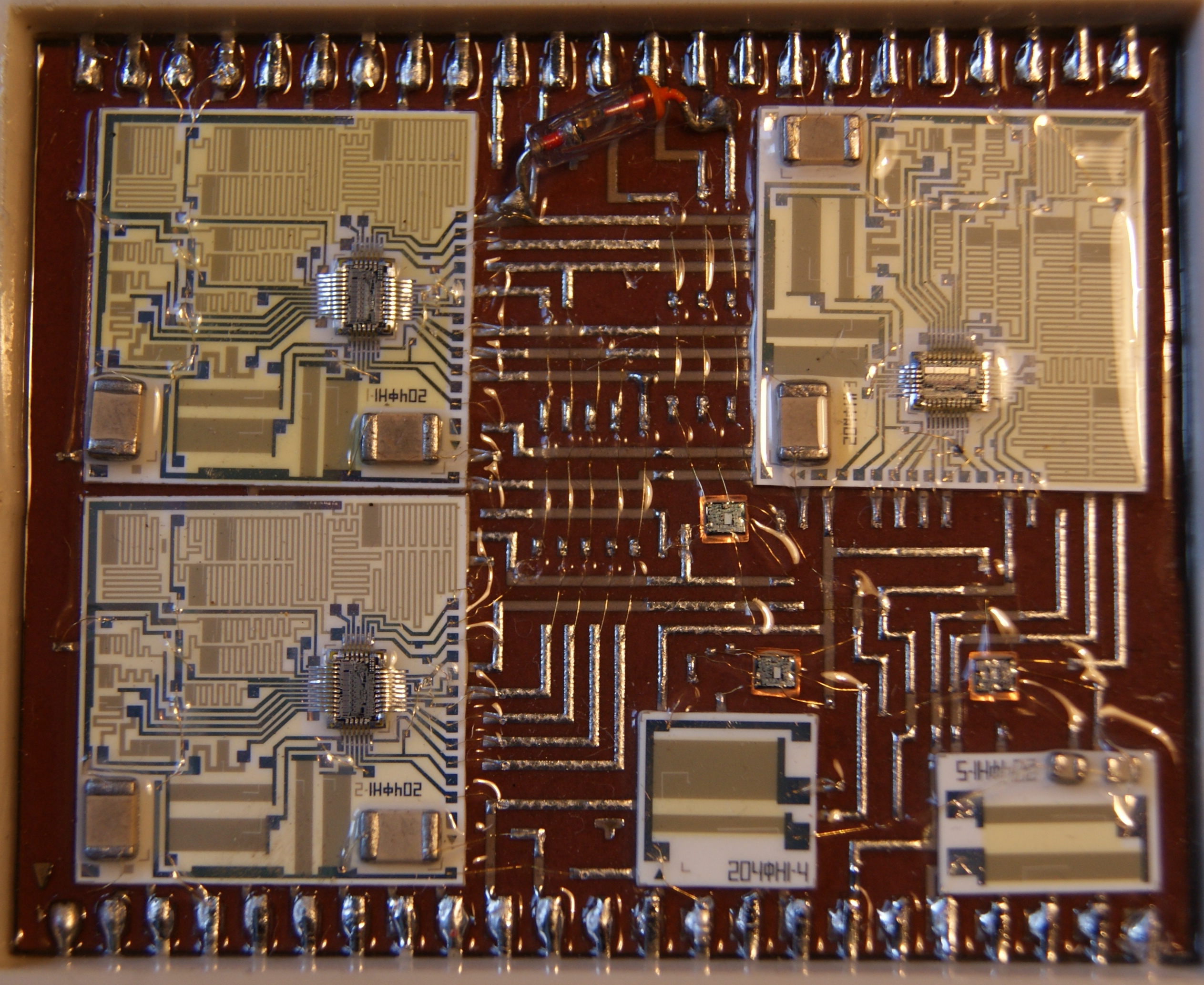

(фото с форума IXBT.ru)

Еще фото (1,8 Мб).

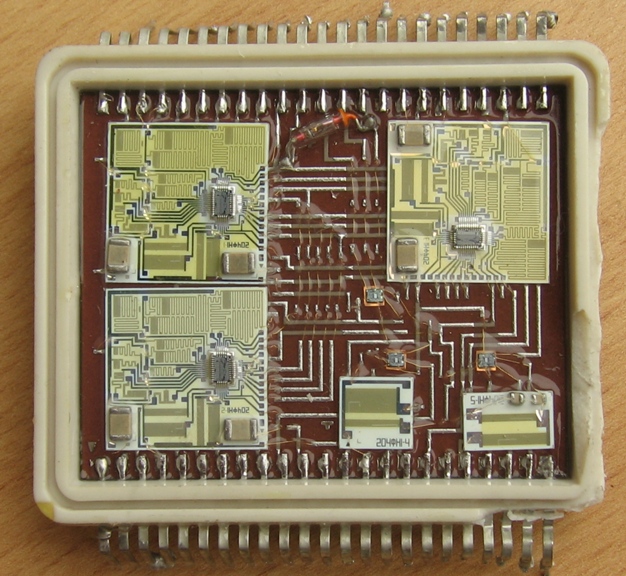

(фото с форума IXBT.ru)

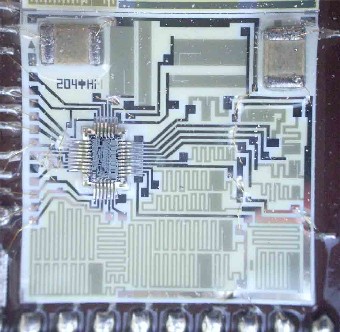

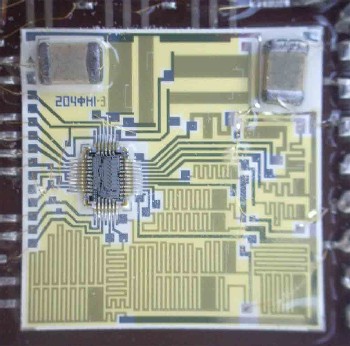

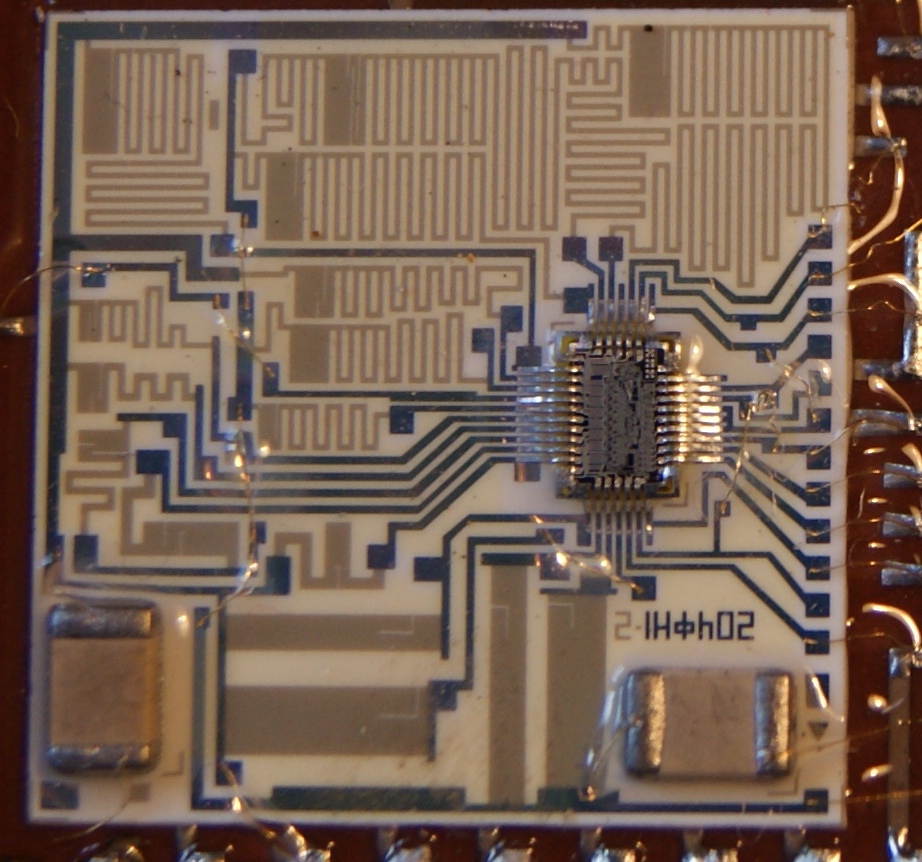

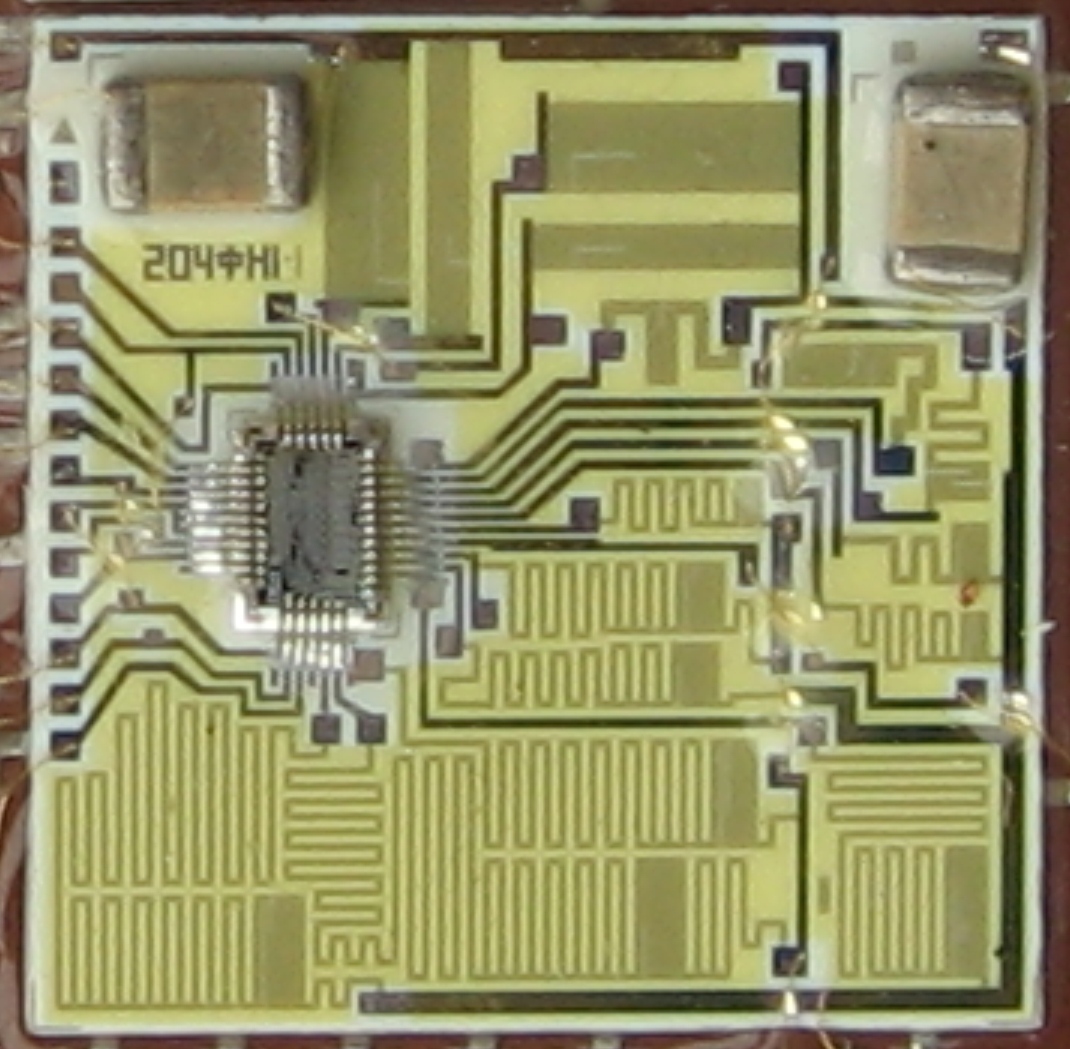

Несколько неожиданные (для гибридной схемы) элементы:

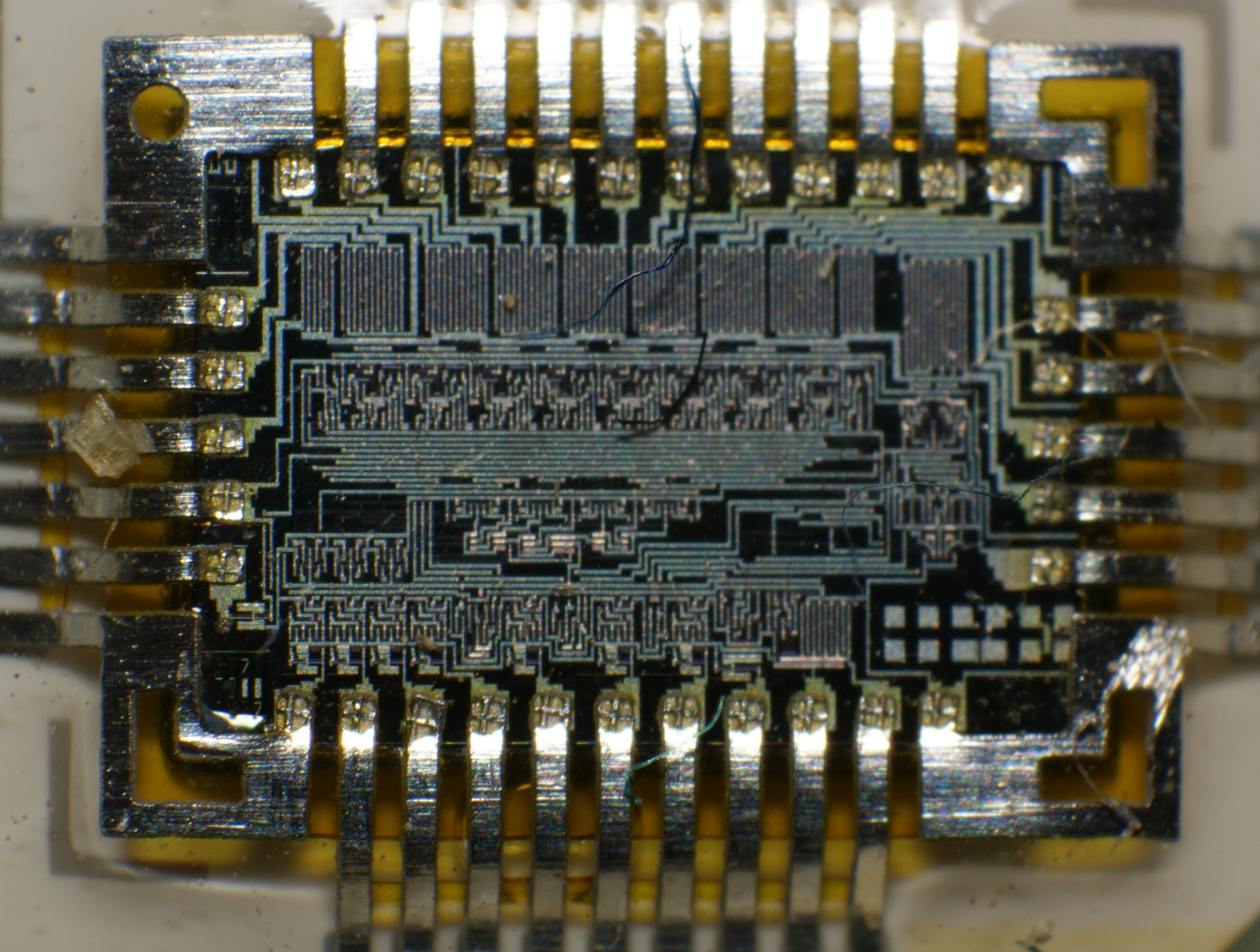

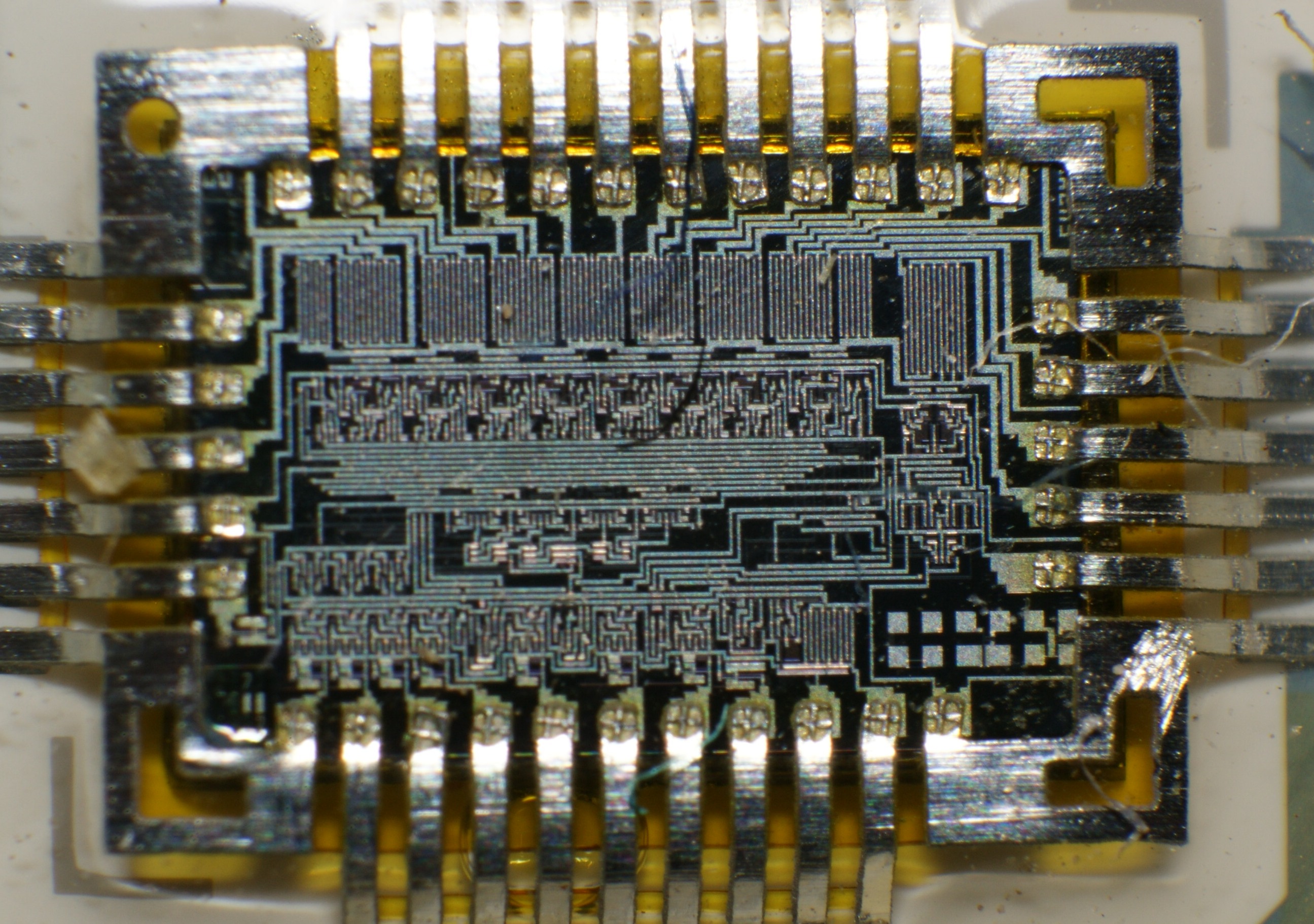

733КН2-1 (16-канальный аналоговый коммутатор, бескорпусной вариант 543КН2) :

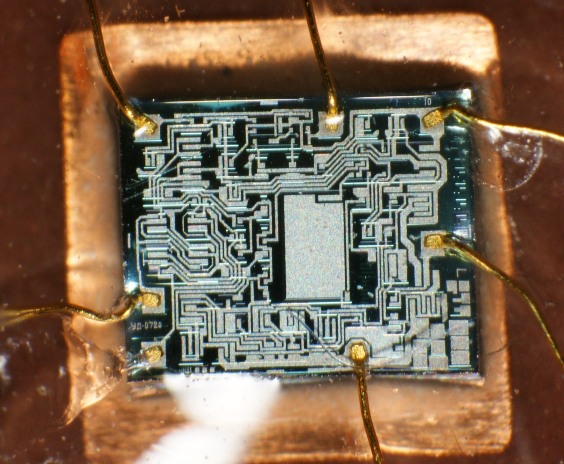

Скорее всего, это К544УД1А (точнее, 744УД1А) :

Источники:

1. Приборы и средства автоматизации. Отраслевой каталог 3.6 Принадлежности, запасные части к электроизмерительным приборам. Москва, Всесоюзный Научно-Исследовательский Институт Информации и Экономики (ИНФОРМПРИБОР), 1992.
