205ая серия

Толстопленочные резервированные логические элементы с резисторными связями, предназначены для логических и арифметических узлов цифровых вычислительных машин; серия "Трапеция-2".

Электрические параметры

Напряжение питания +4 В +10%
Мощность потребления - не более 8мВт
Время задержки распространения сигнала при включении 1->0 - не более 250 нс
Помехоустойчивость статическая - 0,1 В (по некоторым источникам 0,15 В)

Справочные данные 1977 года на эту серию из отраслевого каталога. По сравнению с 1975 годом несколько увеличилась виброустойчивость микросхем и, традиционно, наработка и срок хранения.

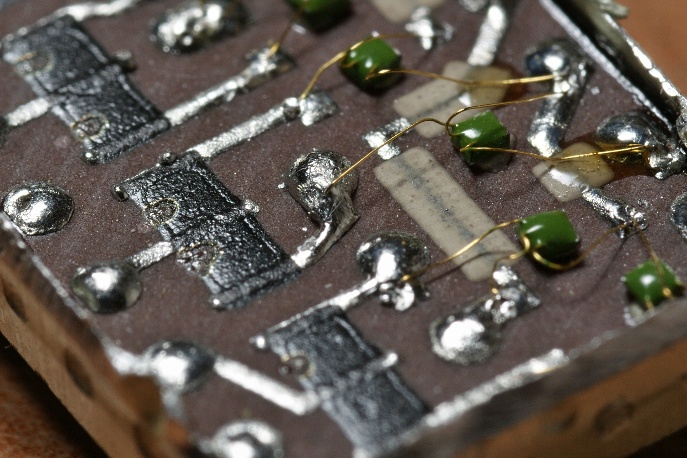

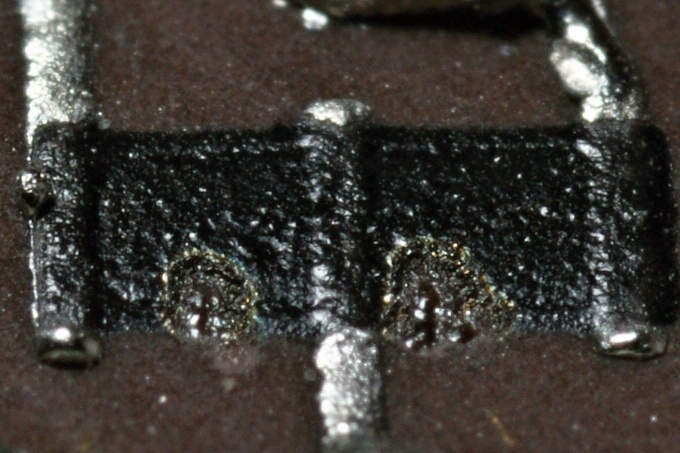

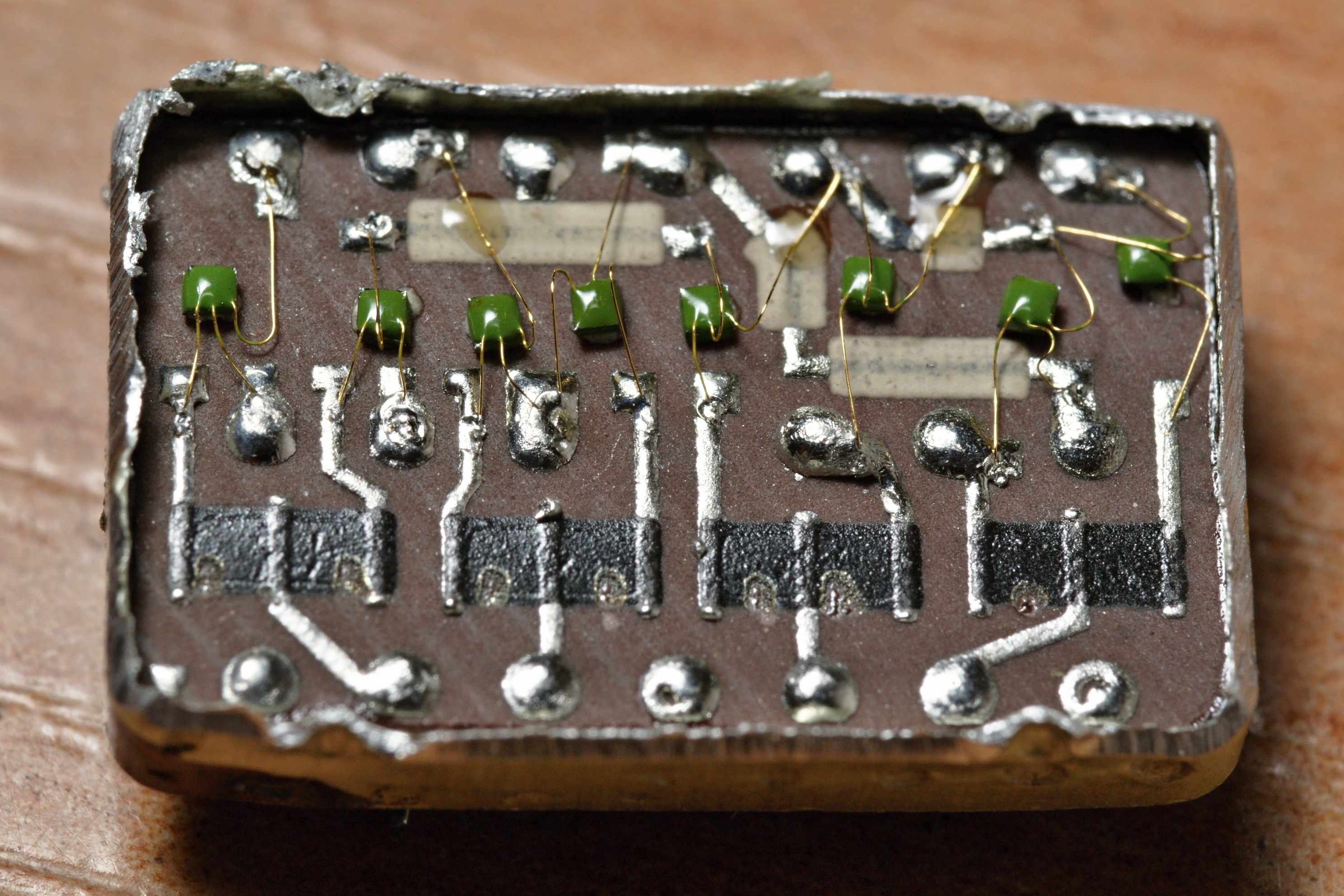

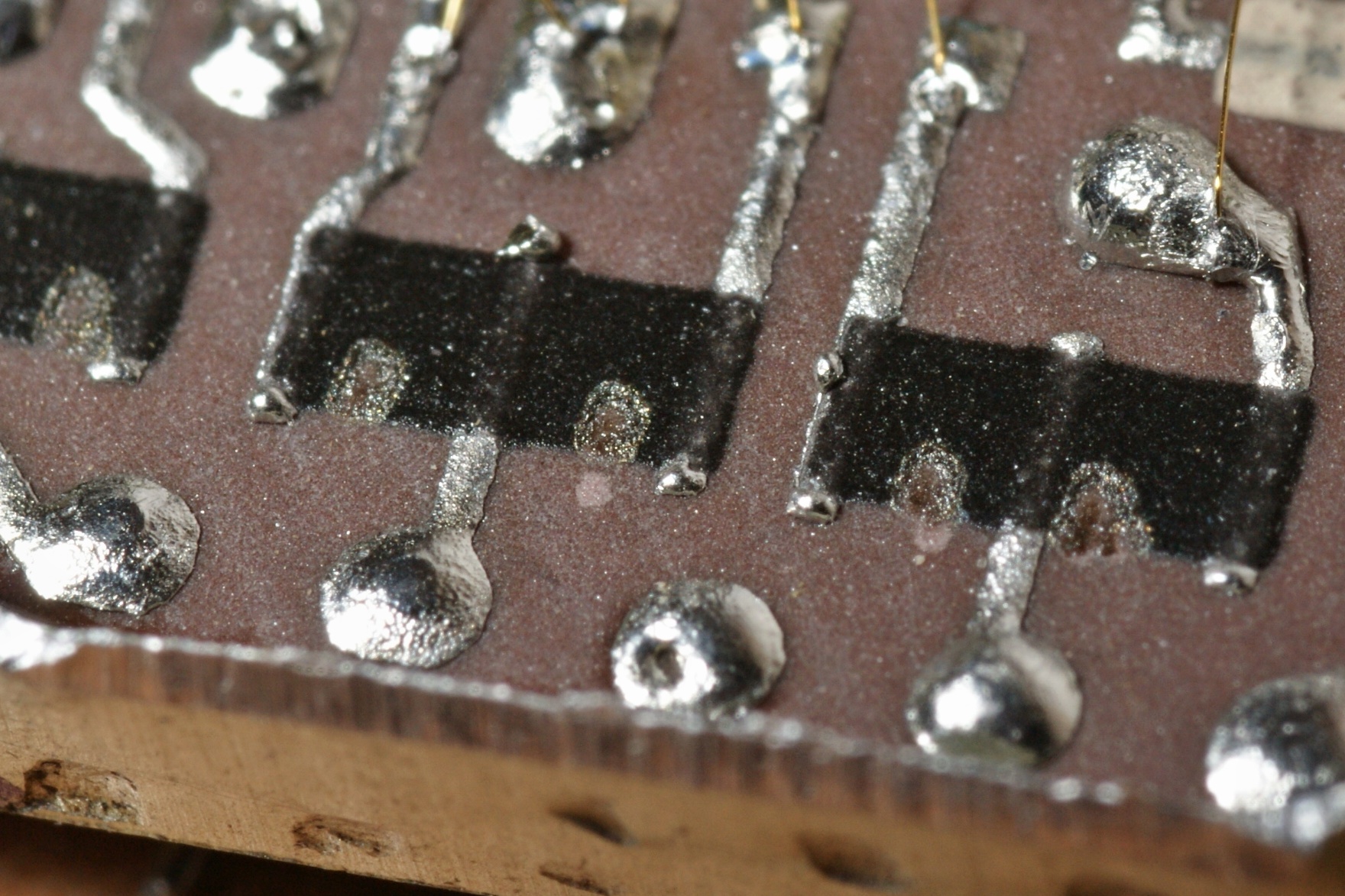

Как видно по вскрытой 205ЛН1, резисторы базовых и коллекторных цепей выполнены по разной технологии. Причём базовый делитель представляет собой единый резистор, наносимый поверх токопроводящей дорожки платы - и разделяемый ею на два, каждый из которых затем подгоняется индивидуально:

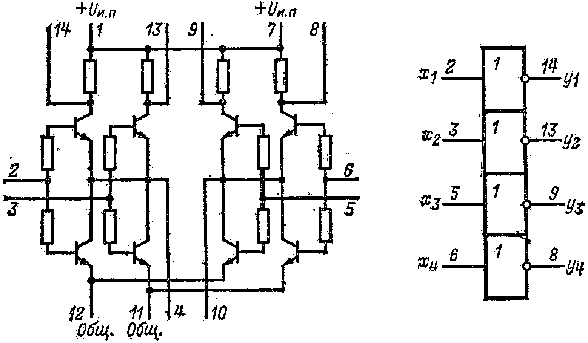

205ЛН1

Четыре логических элемента НЕ (резервированный инвертор). Данные из отраслевого справочника 1975 года на 2ЛН051.

Любопытно, что в заводском буклете её назначение описано как "работа в логических и арифметических узлах ЦВМ, схемах цифровой автоматики и обработки радиолокационной информации повышенной надежности.". Отсылка к радиолокационной технике - единственная среди всех микросхем серии...

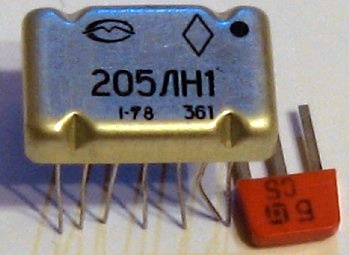

Производитель - "Мезон", Кишинев (Молдавия).

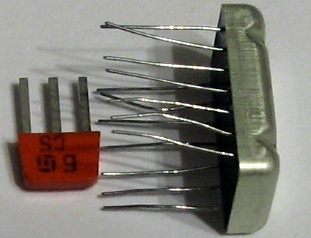

Для подобного корпуса ("Трапеция") - необычно длинные и тонкие ноги.

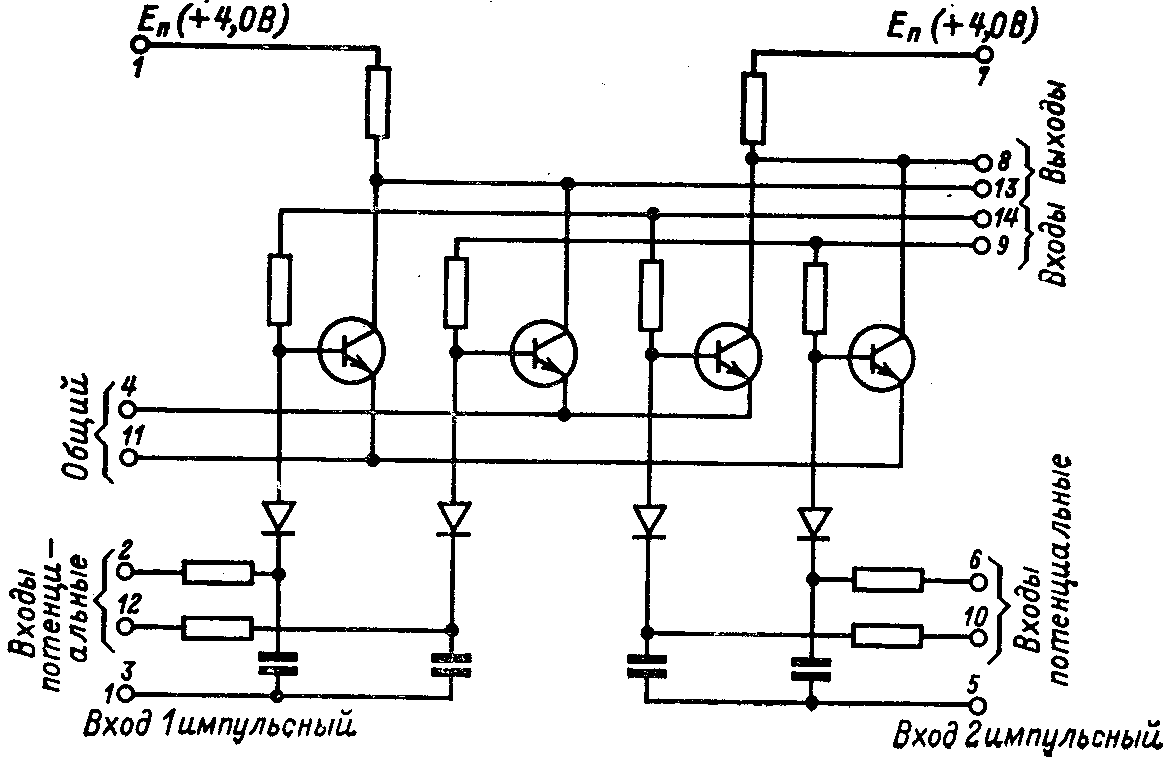

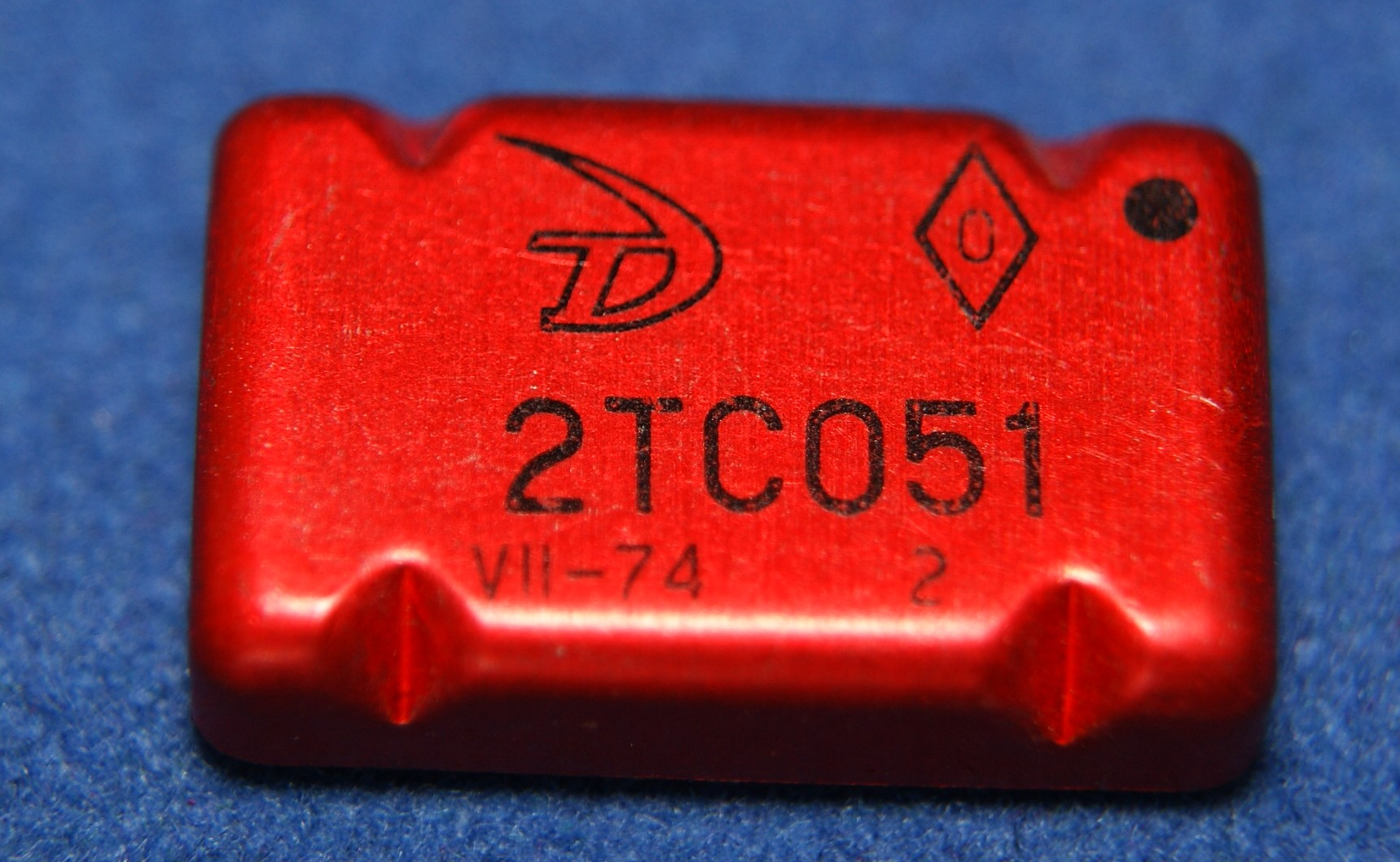

2ТС051

Половинка резервированного триггера. Данные из отраслевого справочника на неё.

Производитель - зеленоградский "Ангстрем".

Источники:

1. Серия гибридных интегральных микросхем 205 /Трапеция-2/.- Москва, 1970.
2. Справочник по полупроводниковым диодам, транзисторам и интегральным схемам. Под общ. ред. Н. Н. Горюнова. Изд. 3-е, переработ. и доп. М., "Энергия", 1972.
3. Терещук Р.М., Терещук К.М., Седов С.А., Чаплинский А.Б., Фукс Л.Б. Малогабаритная радиоаппаратура. Справочник радиолюбителя. - Киев, "Наукова думка", 1975.
4. Малинин Р.М. Справочник по транзисторным схемам. Изд. 2-е, перераб. М., "Энергия", 1975 (Массовая радиобиблиотека. Вып. 852).
5. Микросхемы интегральные гибридные цифровые. Группа 6232. Справочник. Том II. РМ 11 070.014.2. Всесоюзный научно-исследовательский институт "Электронстандарт". 1976.
6. Пляц О.М. Справочник по электровакуумным, полупроводниковым приборам и интегральным схемам. - Минск: Вышэйшая школа, 1976
