207ая серия

Крайне интересная серия. Начнём с того, что упоминания о ней практически нет в справочниках.

Её перечень есть в списке соответствия старых и новых названий микросхем 60-х годов. Но вот незадача, ни одной микросборки из "моего" набора в том перечне нет. Нет их и в сборнике справочных листов из отраслевого каталога...

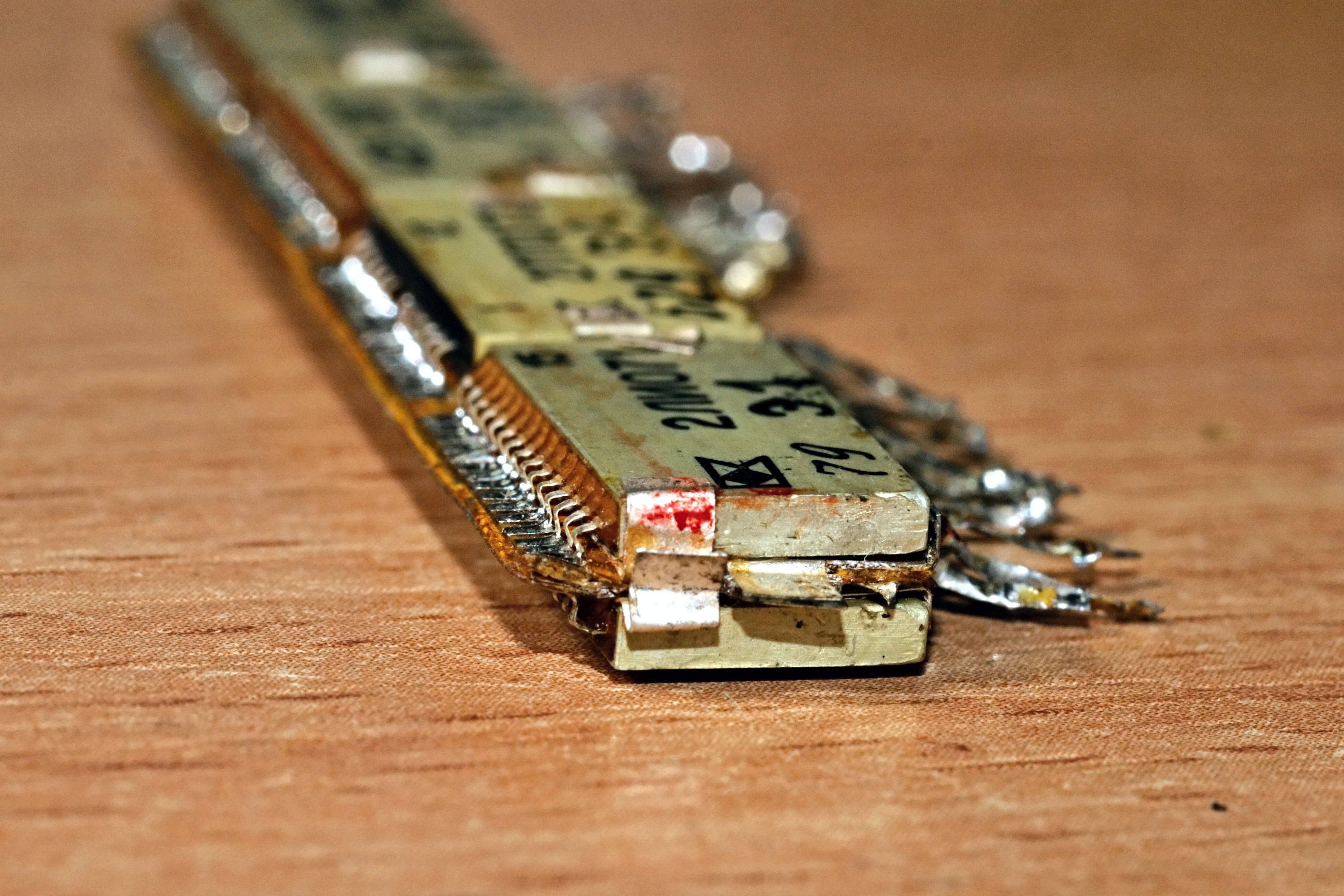

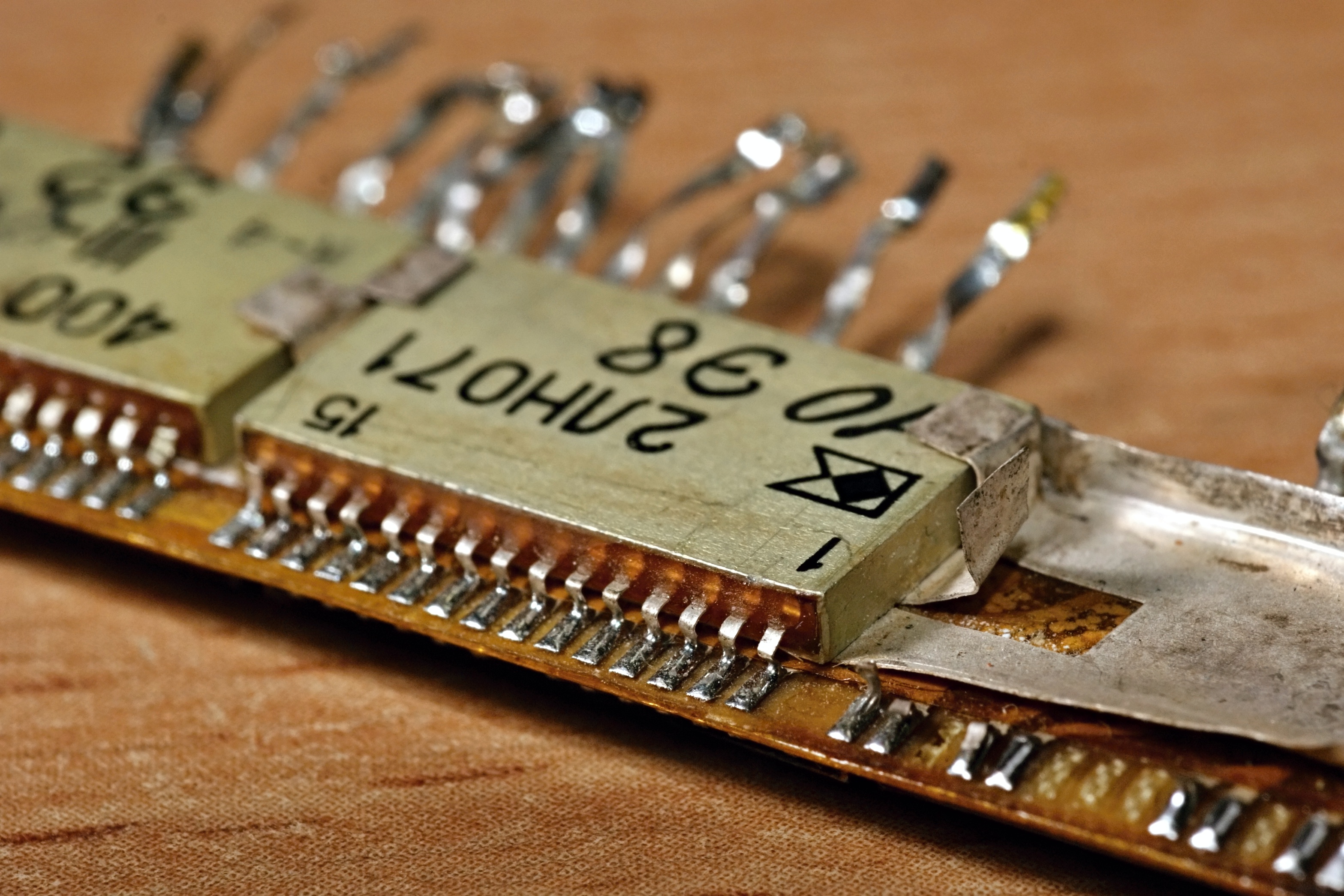

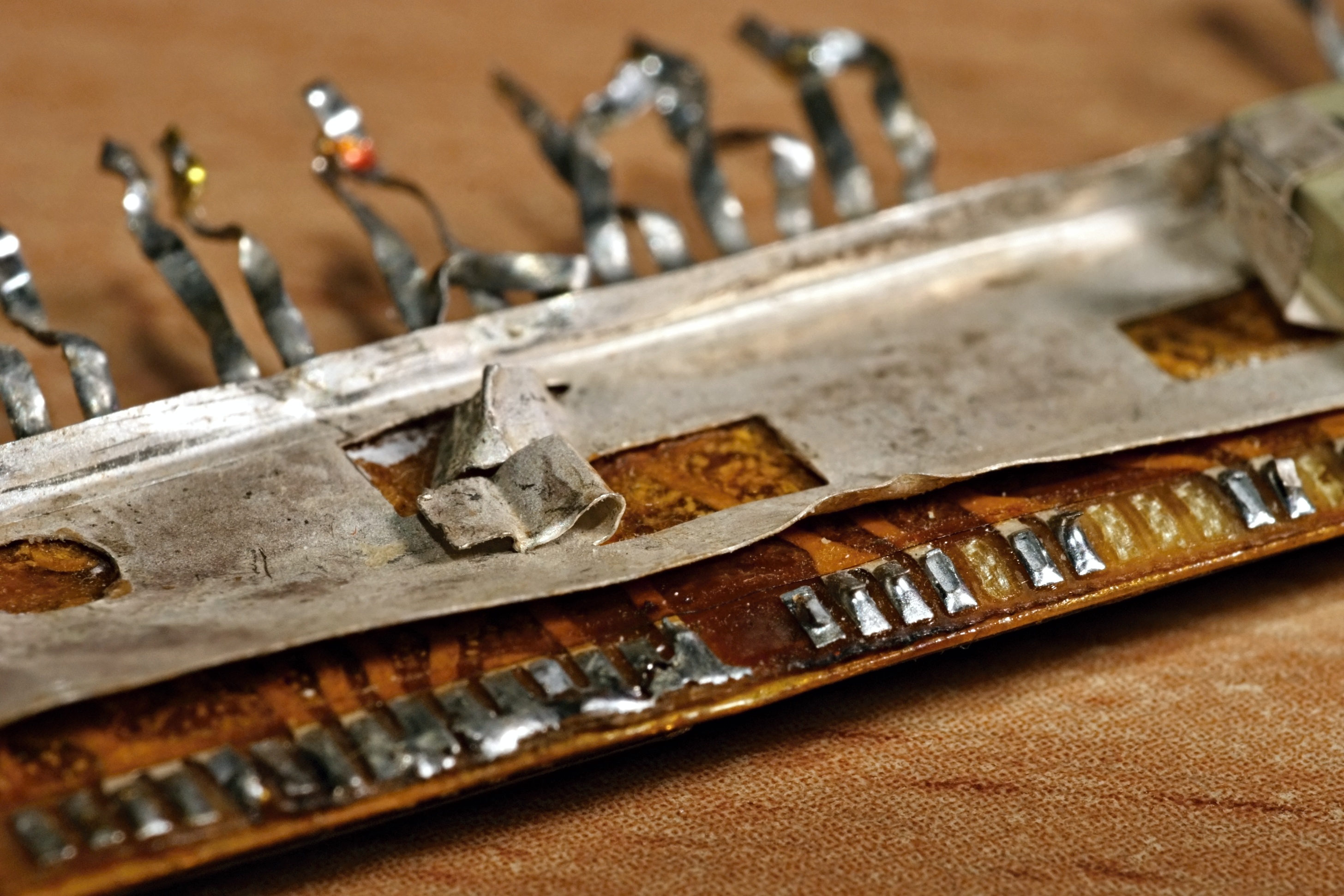

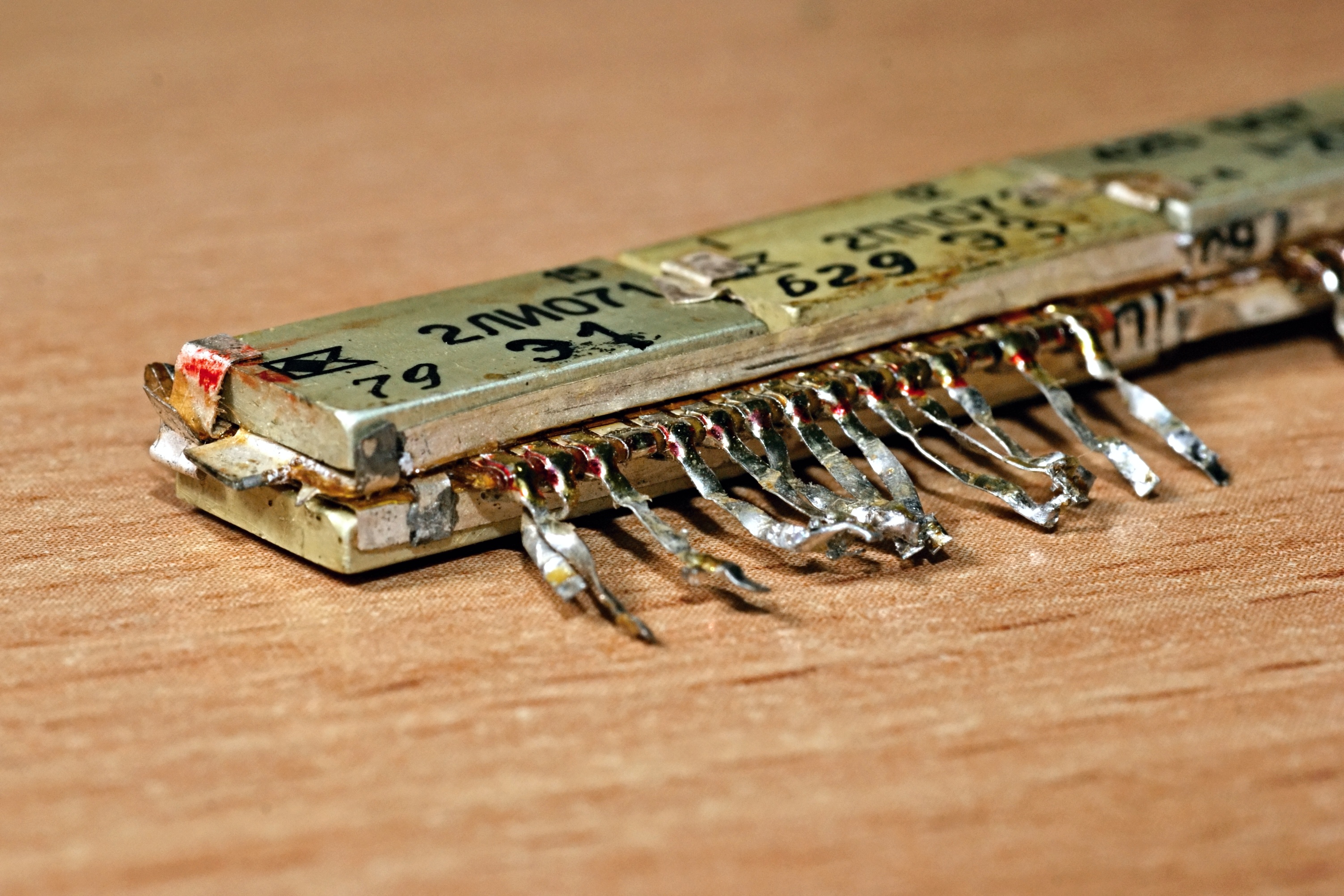

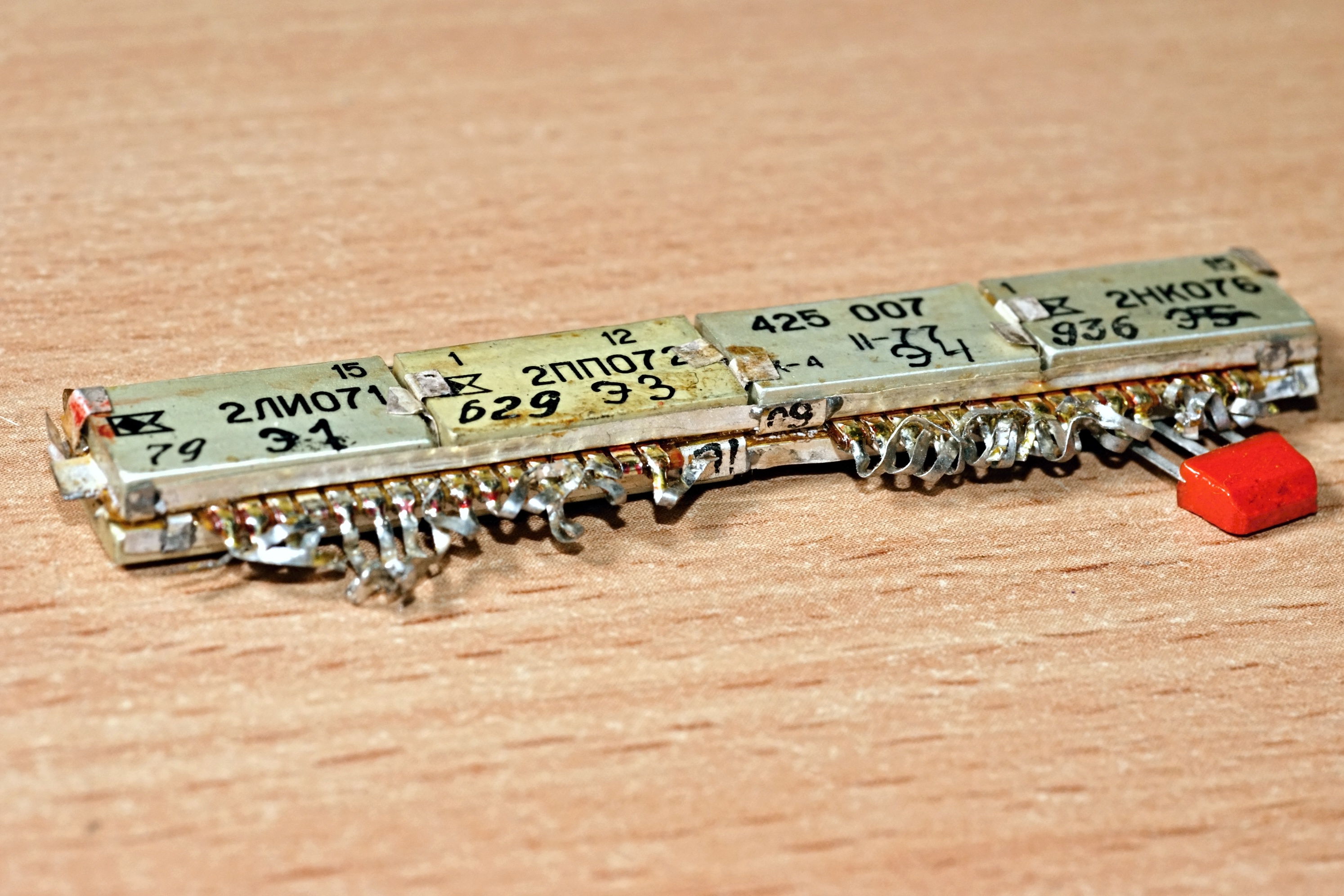

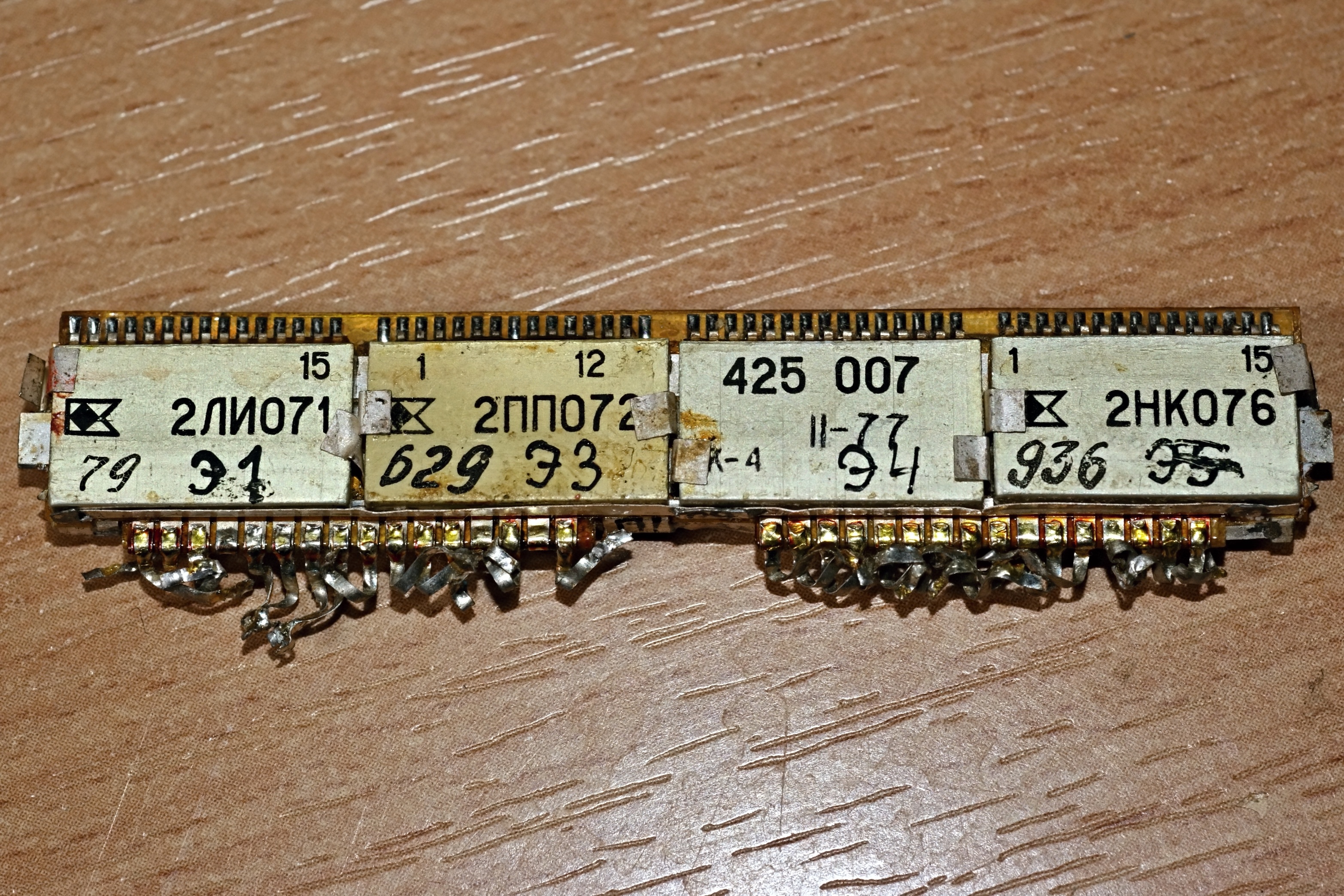

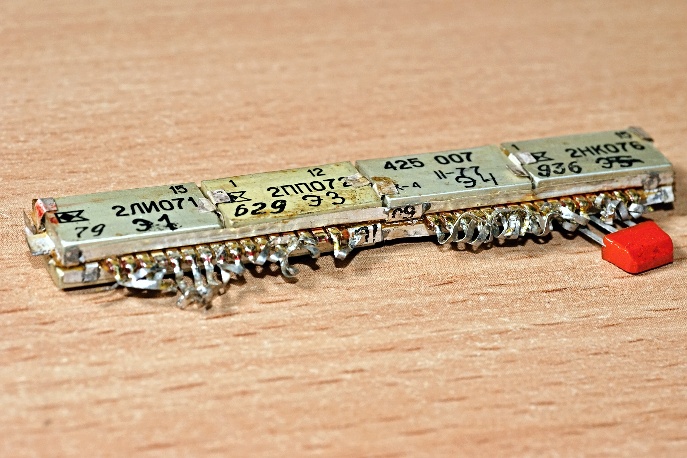

Корпус у этих микросхем весьма оригинален и напоминает микросборки МИГ-1. Скорее всего, серия при "рождении" имела внутренний код МИГ-3.

Разработчиком её тоже было КБ-2 под руководством Ф.Г. Староса. Первоначально серийный выпуск был организован на Карачаевском конденсаторном заводе, "однако производство просуществовало недолго. Дело споткнулось на неумении руководителей завода наладить чёткое и, где надо, жёсткое взаимодействие с аппаратом военной приёмки. В результате серии скандалов, которые пришлось разбирать на самом высоком уровне Министерства и Гензаказчика, сначала было организовано дублирующее производство на Хмельницком заводе «Катион», который потом стал единственным поставщиком этих модулей."

Микросхемы серии 207 выполнены на тонких пленках и образуют систему логических элементов с непосредственными связями (схемы «двойной триггер», «полусумматор», «вентили» и др.).
Напряжение питания 3 В, потребляемая мощность менее 50 мВт, время задержки менее 200 нс, нагрузочная способность — 6, помехоустойчивость — 0,2 В. Применение они нашли в блоках ферритовой памяти.

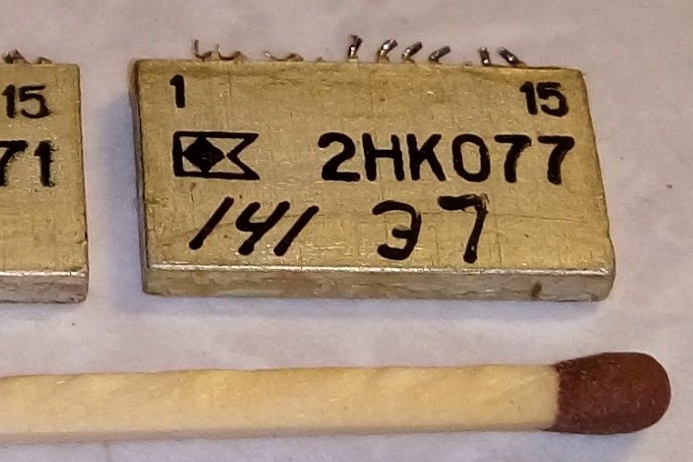

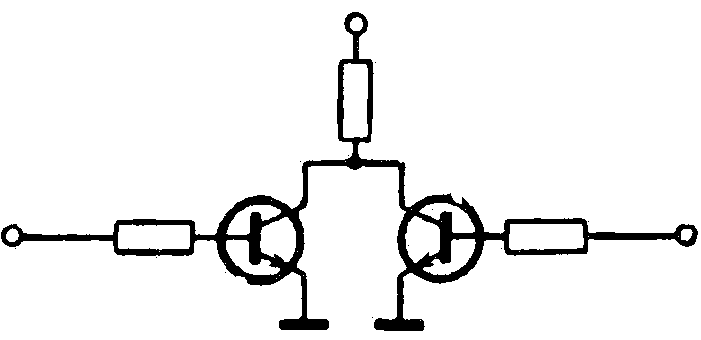

Принципиальная схема основного логического элемента микросхем серии 207 (на базе транзисторов 2Т317) :

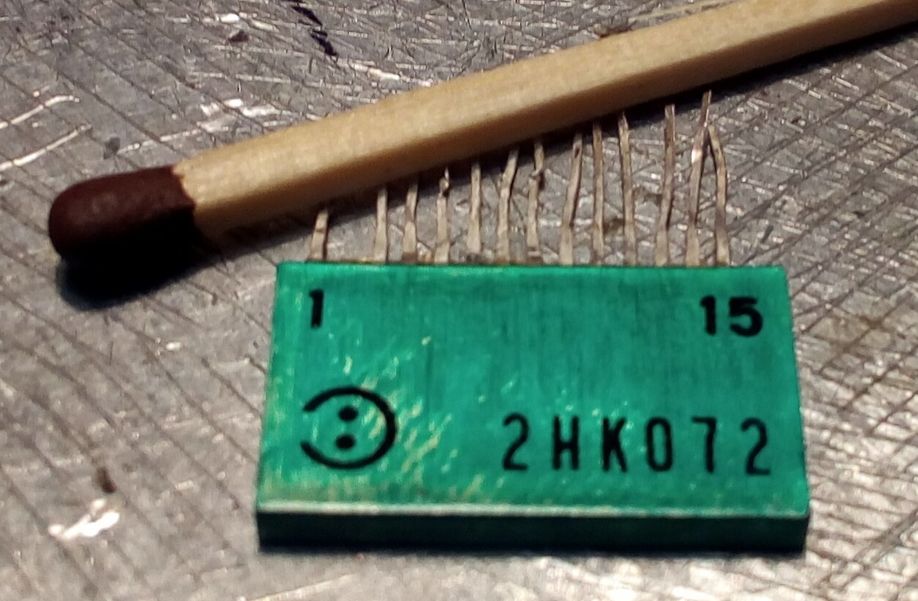

микросхема 2НК072
(фото Александра Назаренко)

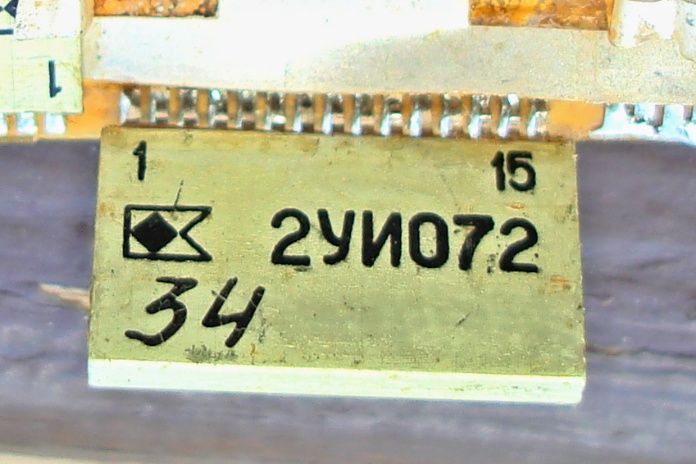

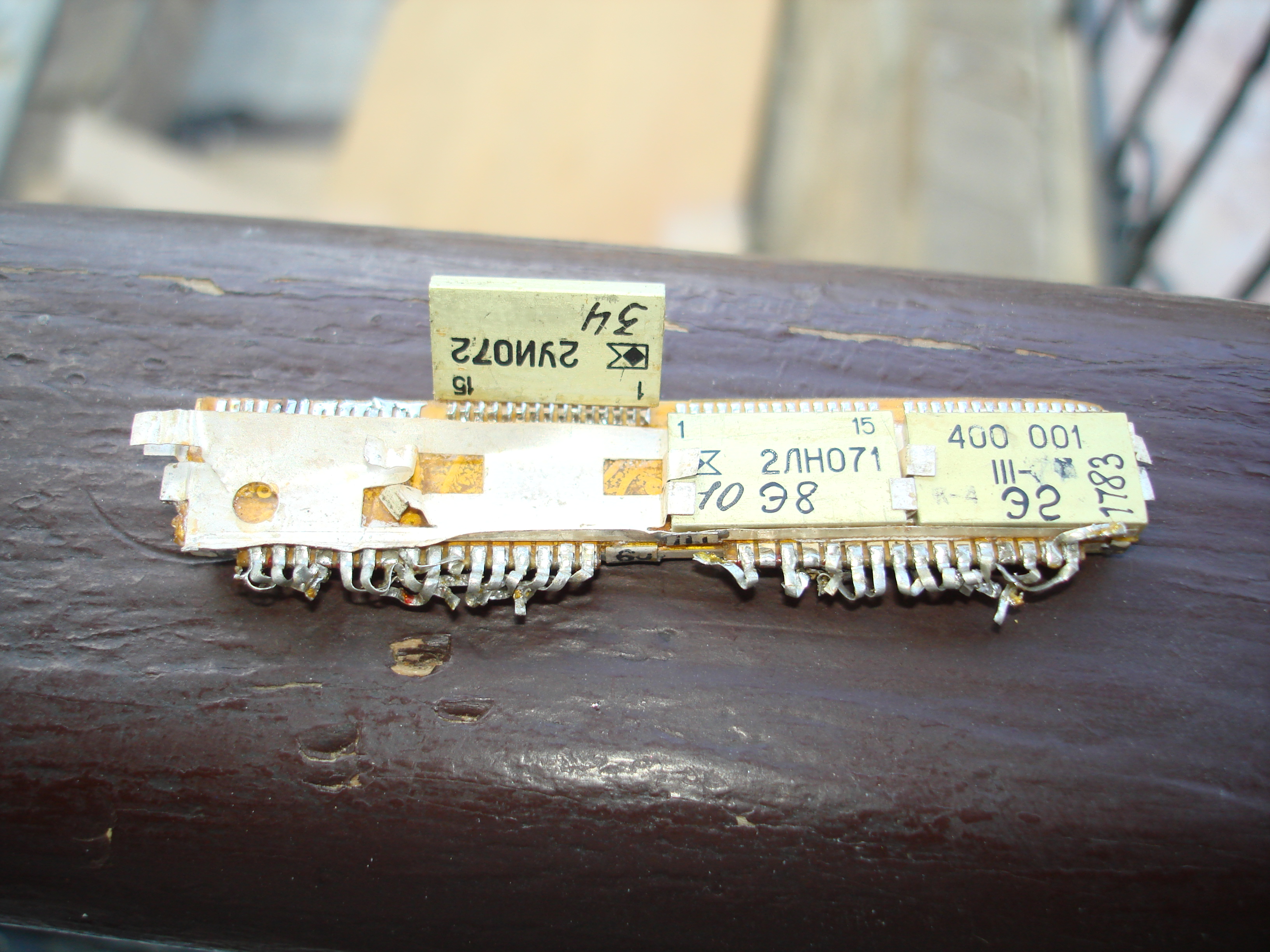

(фото с форума "Портативное ретрорадио")

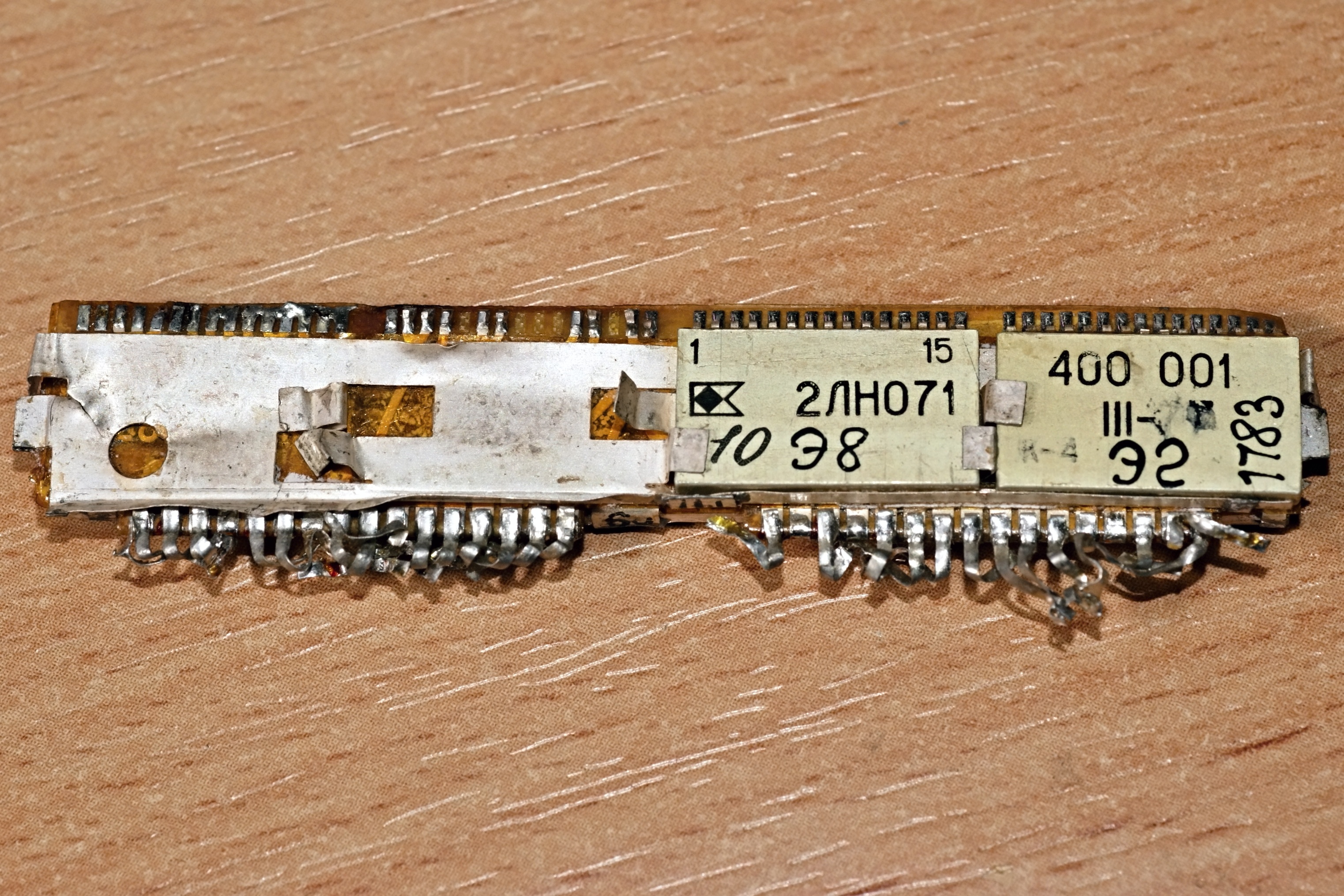

(фото с форума "Портативное ретрорадио")

Источники:

1. Краткий справочник конструктора радиоэлектронной аппаратуры. Под ред. Р. Г. Варламова. М., «Сов. радио», 1973
