214ая серия

Очень редкая тонкопленочная серия разработки Киевского НИИ Микроприборов, включающая в себя различные активные RC-фильтры.

Производитель - "Родон", ныне ПО ИМС "Логика", г.Ивано-Франковск (Украина).

Общие электрические параметры

Коэффициент передачи по напряжению 1+0,1
Неравномерность АЧХ не более +1 дБ
Максимальное входное напряжение (при Кг = 2%) 2 В
Динамический диапазон (при отношении сигнал/шум 5дБ) не менее 60 дБ
Напряжение собственных шумов, приведенное ко входу, не более 200 мВ
Сопротивление нагрузки не менее 30 кОм

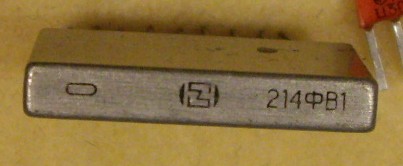

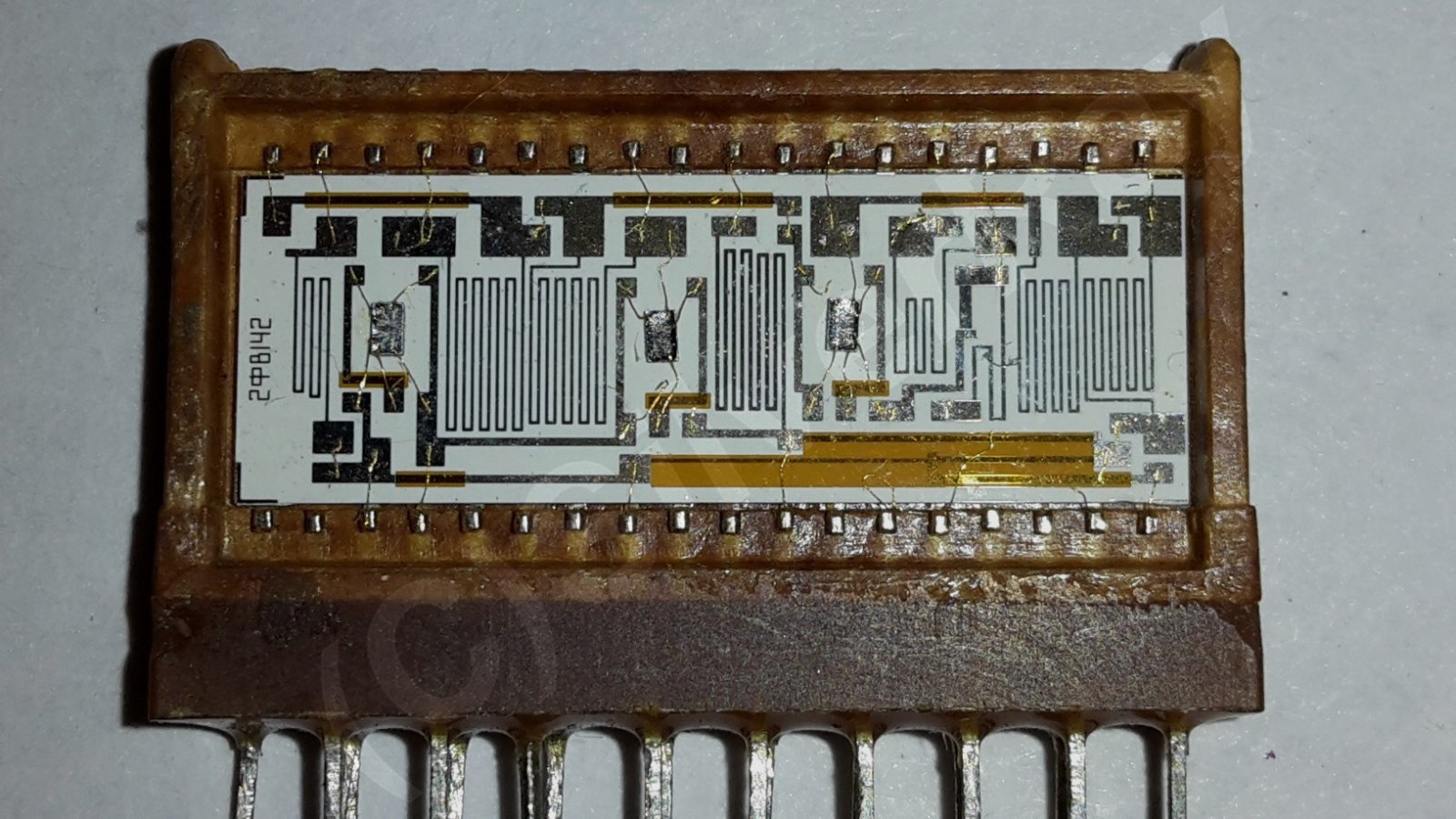

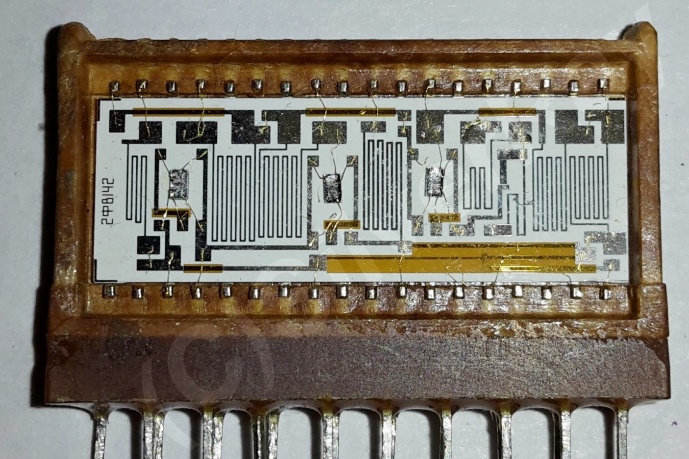

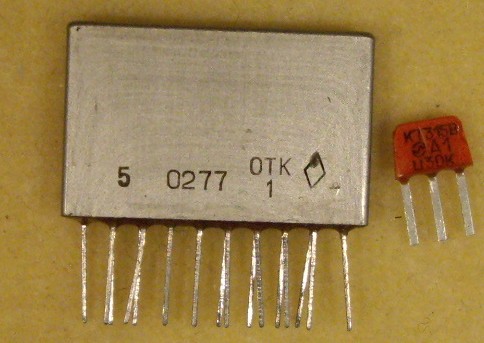

214ФВ1, 214ФВ2

Фильтры верхних частот, частота среза у ФВ1 200 Гц, у ФВ2 450 Гц, ослабление в полосе задерживания не менее 40 дБ.

Электрические параметры

Напряжение питания +6 В; +12 В
Потребляемая мощность не более 35 мВт
Коэффициент гармоник (при Uвых = 2 В) не более 1 дБ
Входное сопротивление не менее 150 кОм (у 214ФВ2) 60 кОм)

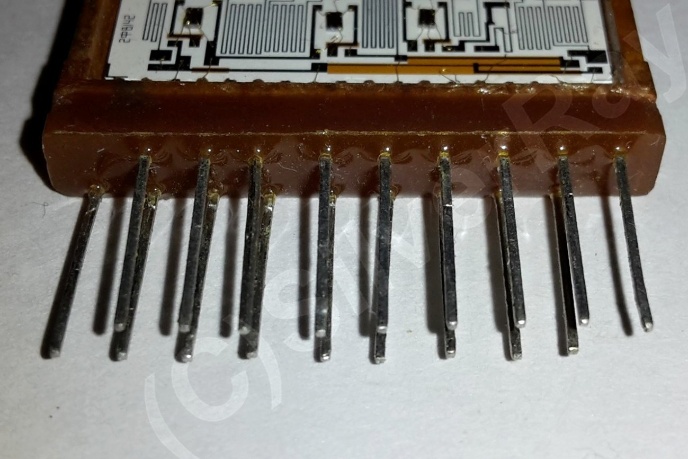

(фото с Форума покупки радиодеталей)

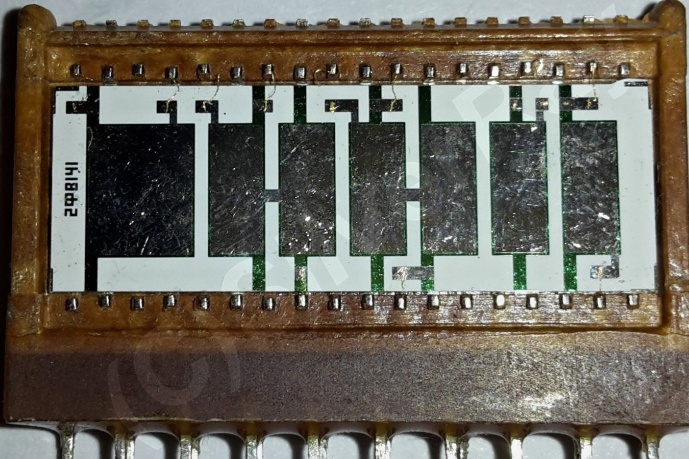

(фото с Форума покупки радиодеталей)

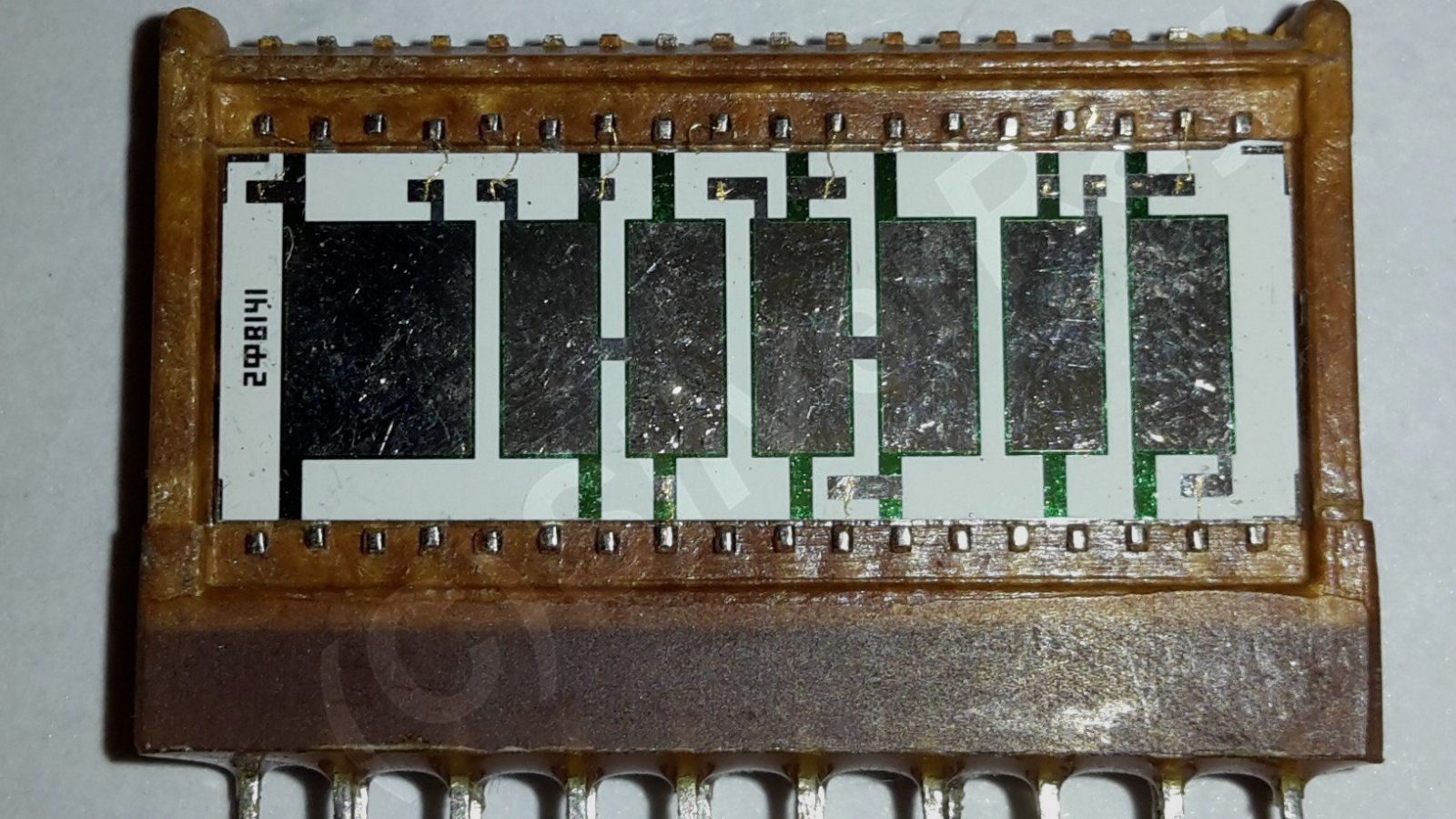

(фото с Форума покупки радиодеталей)


(фото Валерия Грищенко)


(фото с форума Портативное ретрорадио)

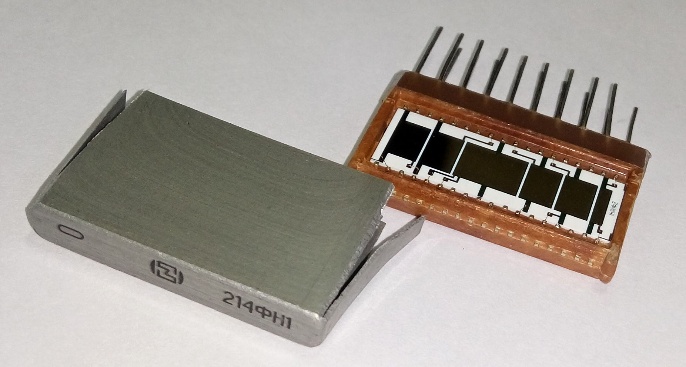

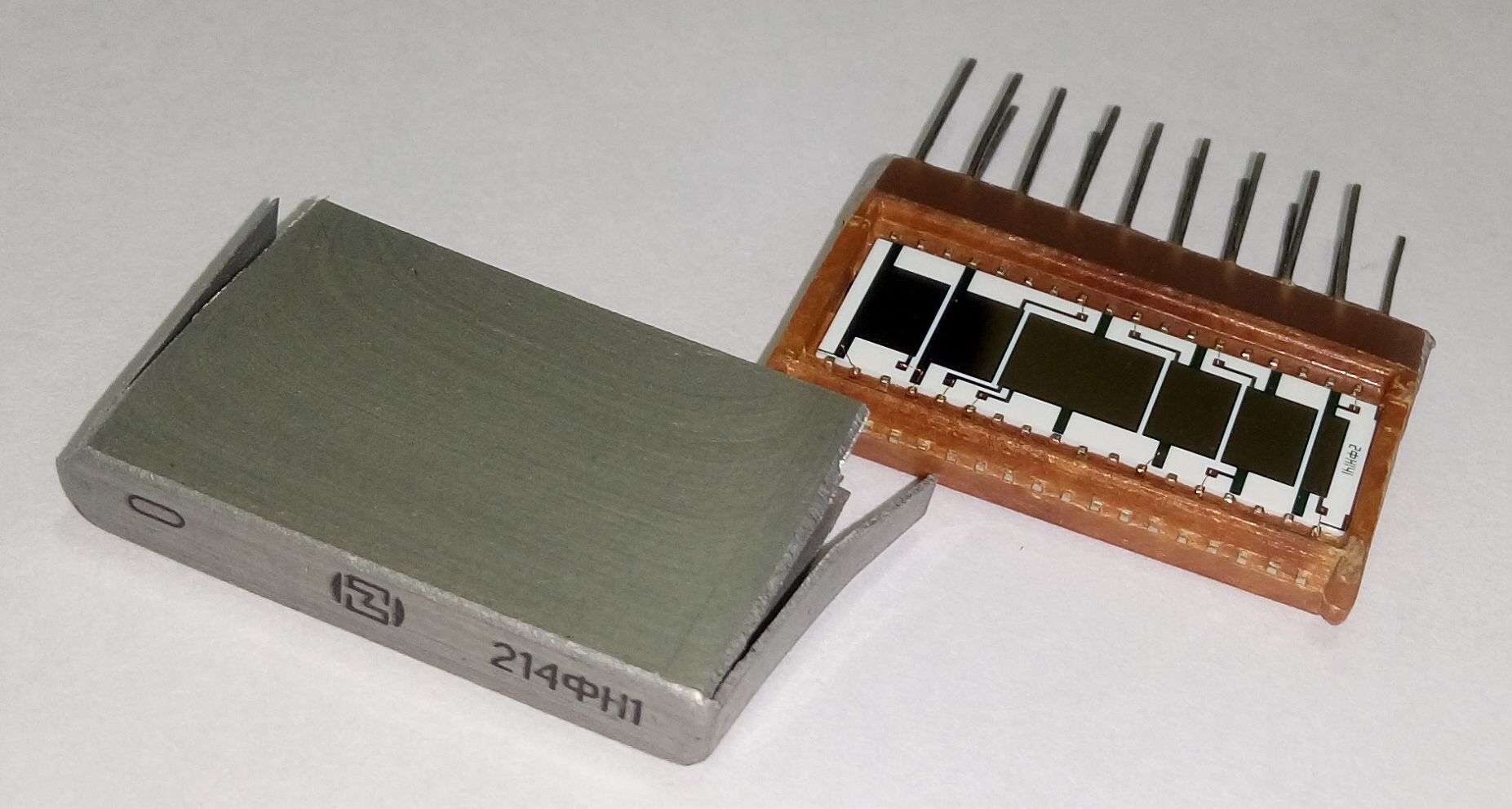

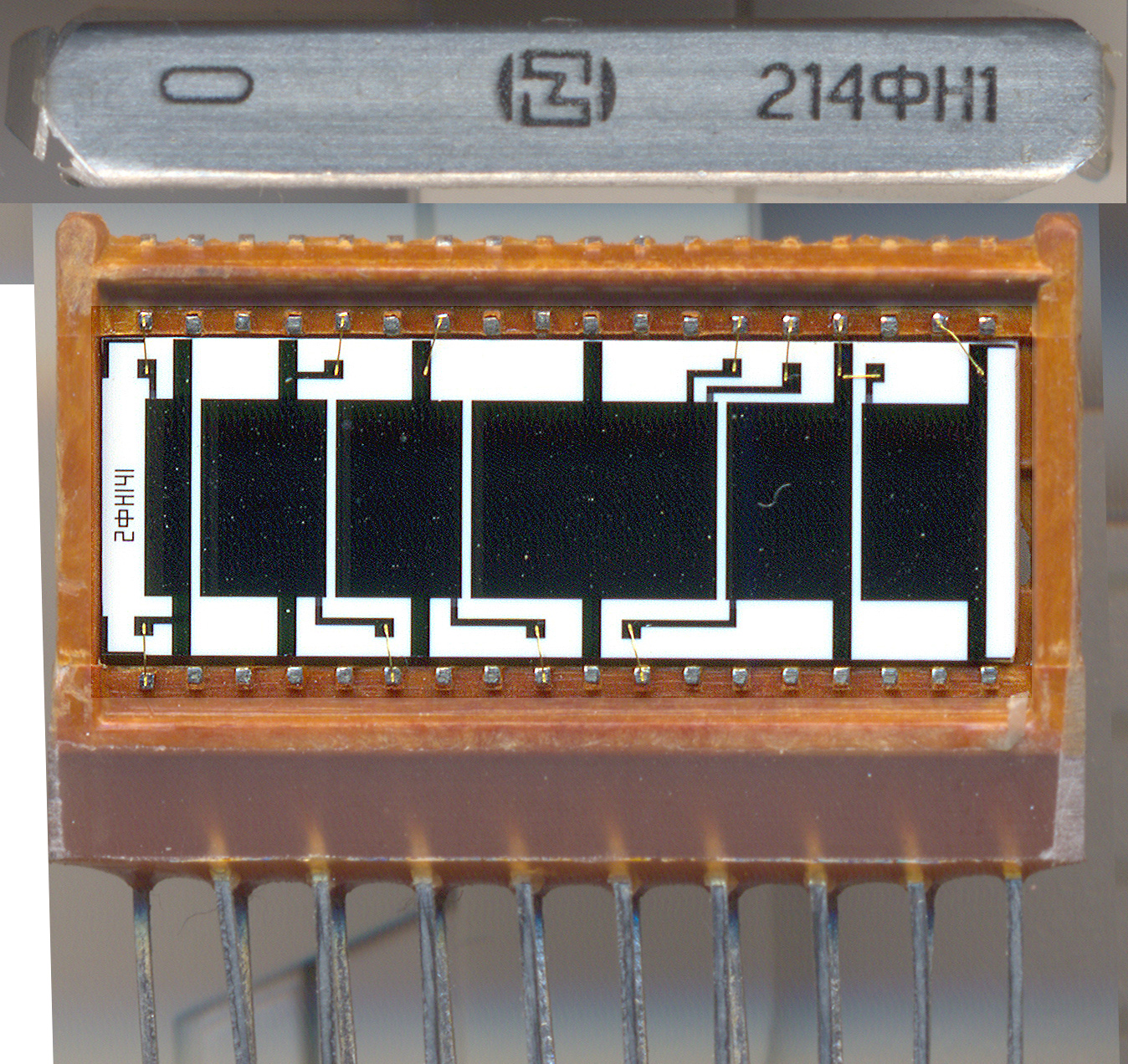

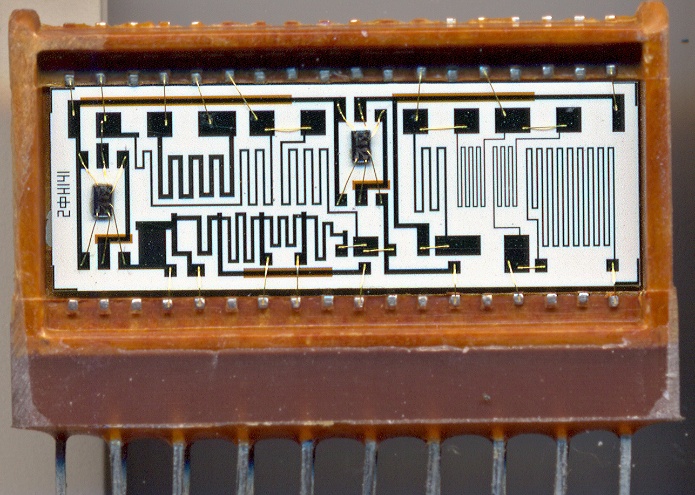

214ФН1, 214ФН2

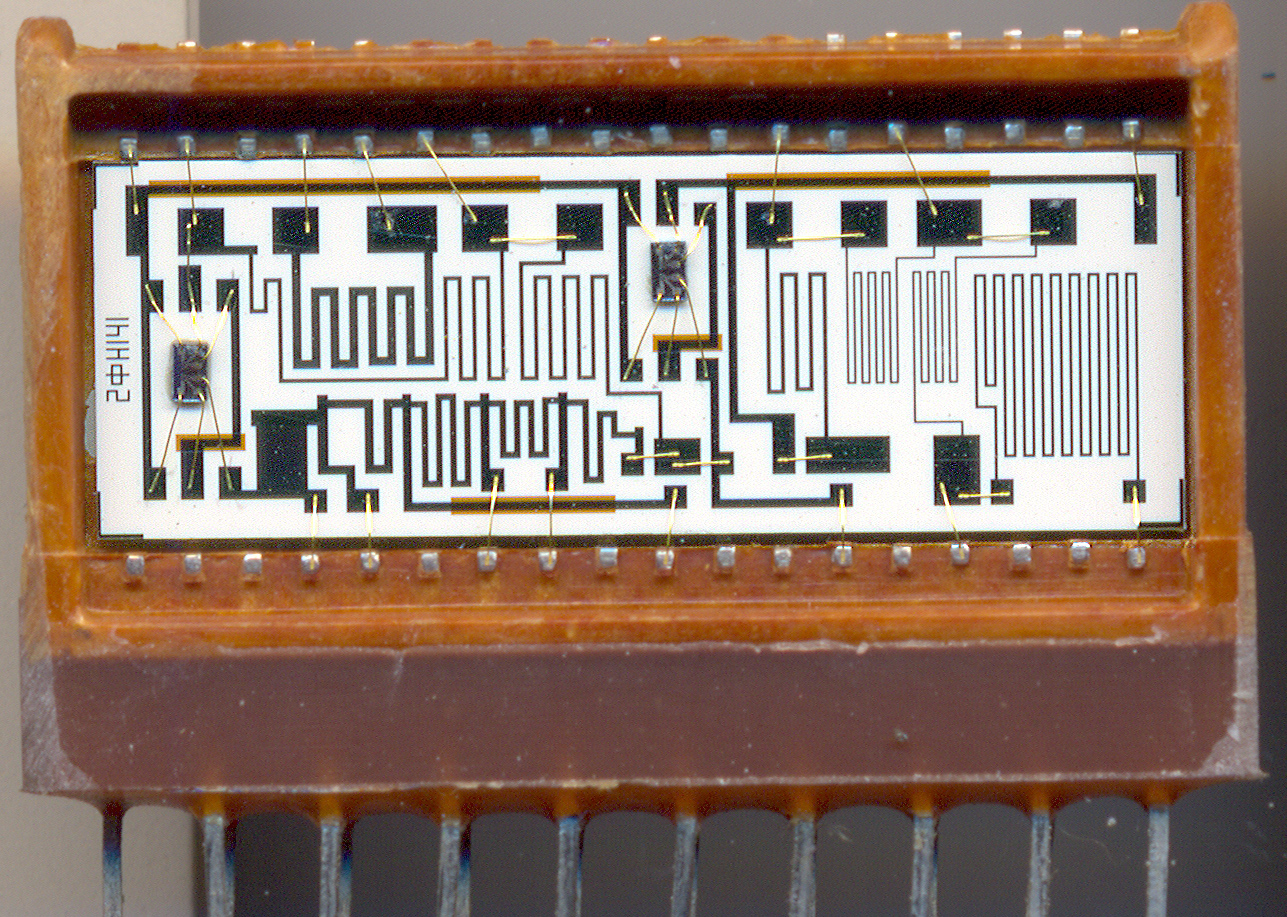

(фото из коллекции Александра Перебаскина)

Фильтры нижних частот, частота среза 530 Гц у ФН1, 900 Гц у ФН2, ослабление в полосе задерживания не менее 30 дБ.

Электрические параметры (в скобках - для 214ФН2)

Напряжение питания +6 В; -12 В
Потребляемая мощность не более 45 мВт (50 мВт)
Подъем АЧХ в области частот выше 450 Гц (выше 700 Гц) +1...+2,5 дБ
Коэффициент гармоник
    при Uвых = 2 В не более 2 дБ
    при Uвых = 1 В не более 1 дБ
Входное сопротивление не менее 40 кОм

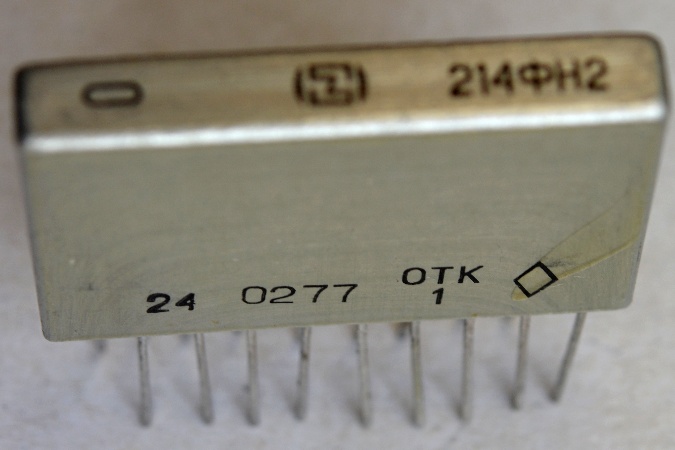

(фото Александра Назаренко)

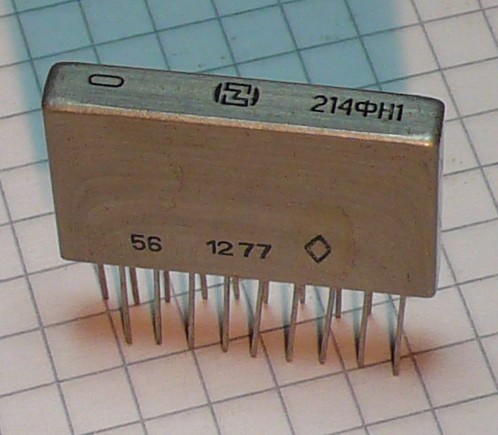

(фото Александра Назаренко)


(фото Александра Назаренко)


(фото с форума Портативное ретрорадио)

Источники:

1. Каталог интегральных микросхем. Часть II (аналоговые).- Центральное бюро применения. 1975.
