219ая серия

Серия предназначена для построение трактов приемопередающей аппаратуры, работающей в диапазоне до 55 МГц. Комплект микросхем выполнен на транзисторах 2Т317 в металлополимерных корпусах типа "Акация".

Разработчик - ОКБ Рижского ЗПП (в дальнейшем ПО "Альфа"). Начало разработки - 1966 год; внедрение в серийное производство - 1968 год.

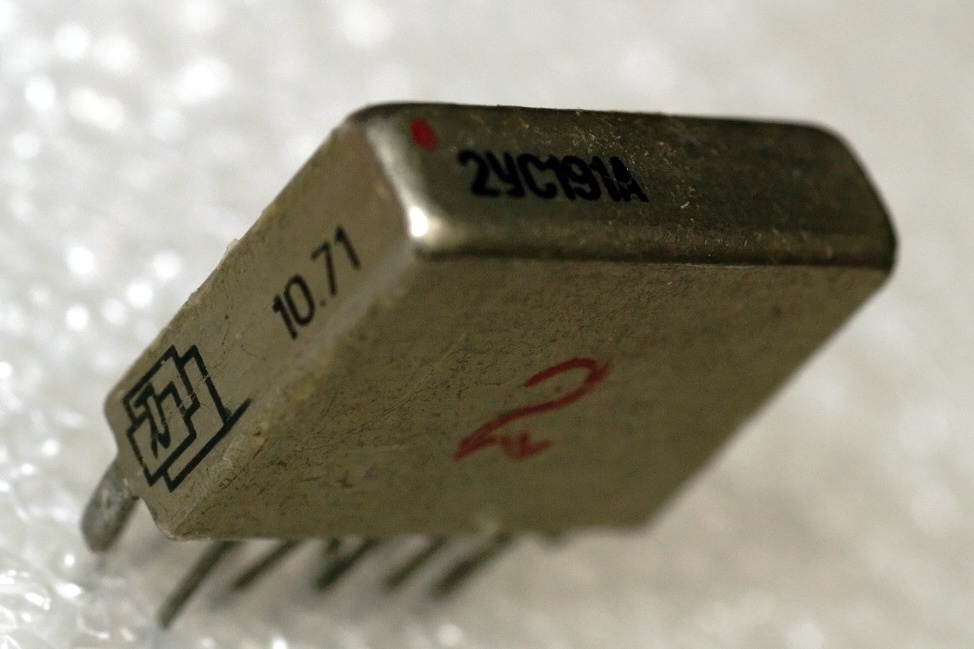

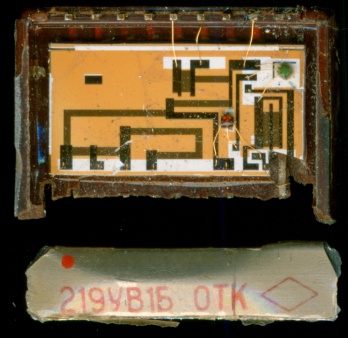

2УС191А + 2УС191Б (219УВ1Б)

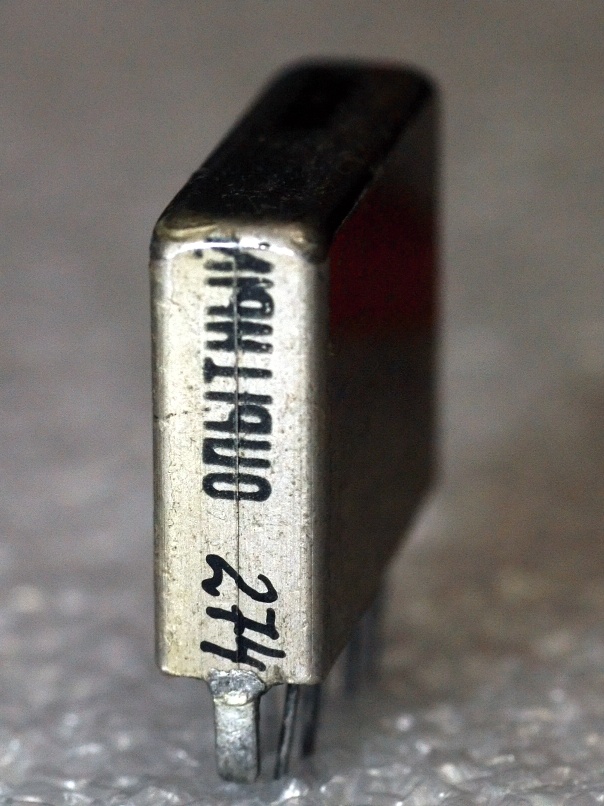

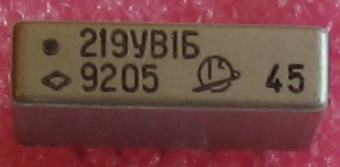

Производитель - один из заводов ПО "Альфа", ныне это предприятие под названием RD Alfa. Обратите внимание - старый товарный знак.

Усилитель высокой частоты. На частоте 50 МГц при входном сигнале 10 мВ и добротности контура Q = 60 резонансный усилитель, построенный на этой микросхеме, обеспечивает усиление в 20-80 раз (на 2УС191А в 20-40 раз).

Заводской паспорт на нее от Александра Перебаскина (материал публикуется с любезного разрешения руководства AS "ALFA RPAR").

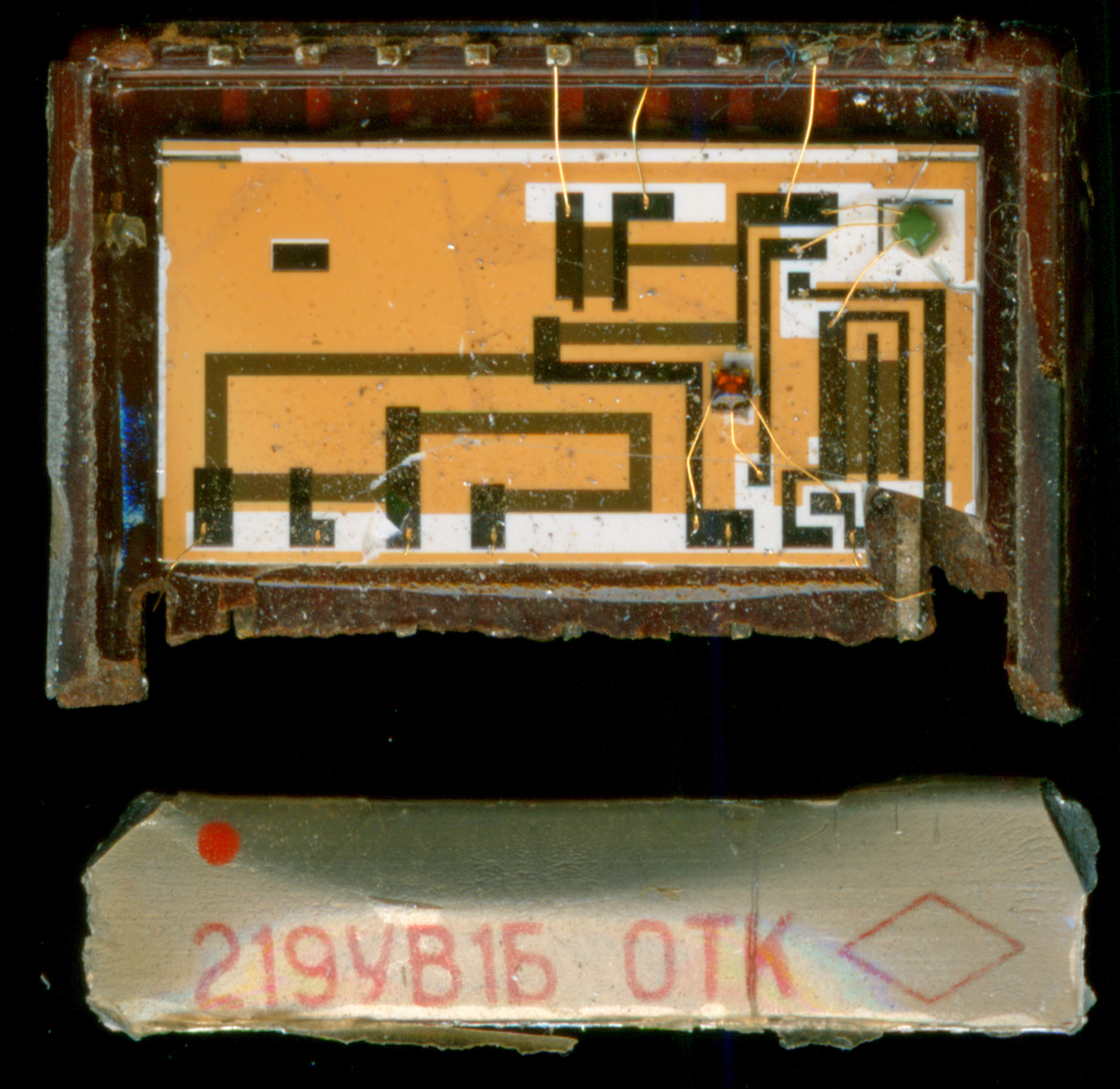

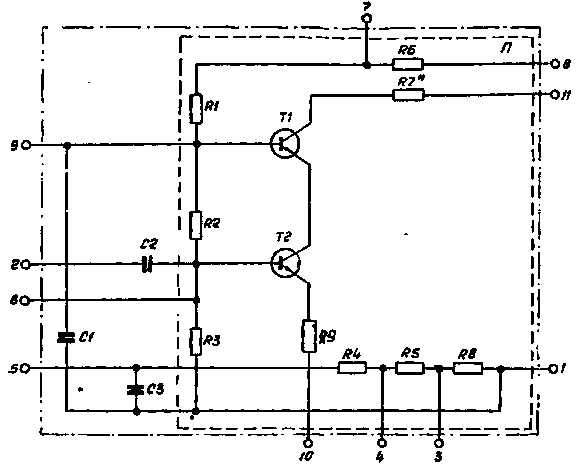

Основу усилителя составляет каскодная пара транзисторов, включенных по схеме ОЭ - ОБ. Наличие в эмиттерной цепи набора резисторов позволяет использовать микросхему не только при номинальном напряжении источника питания 5 В, но и при напряжениях до 8 В. Потребляемая мощность не более 15 мВт.

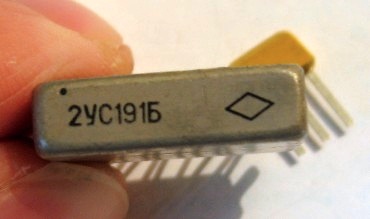

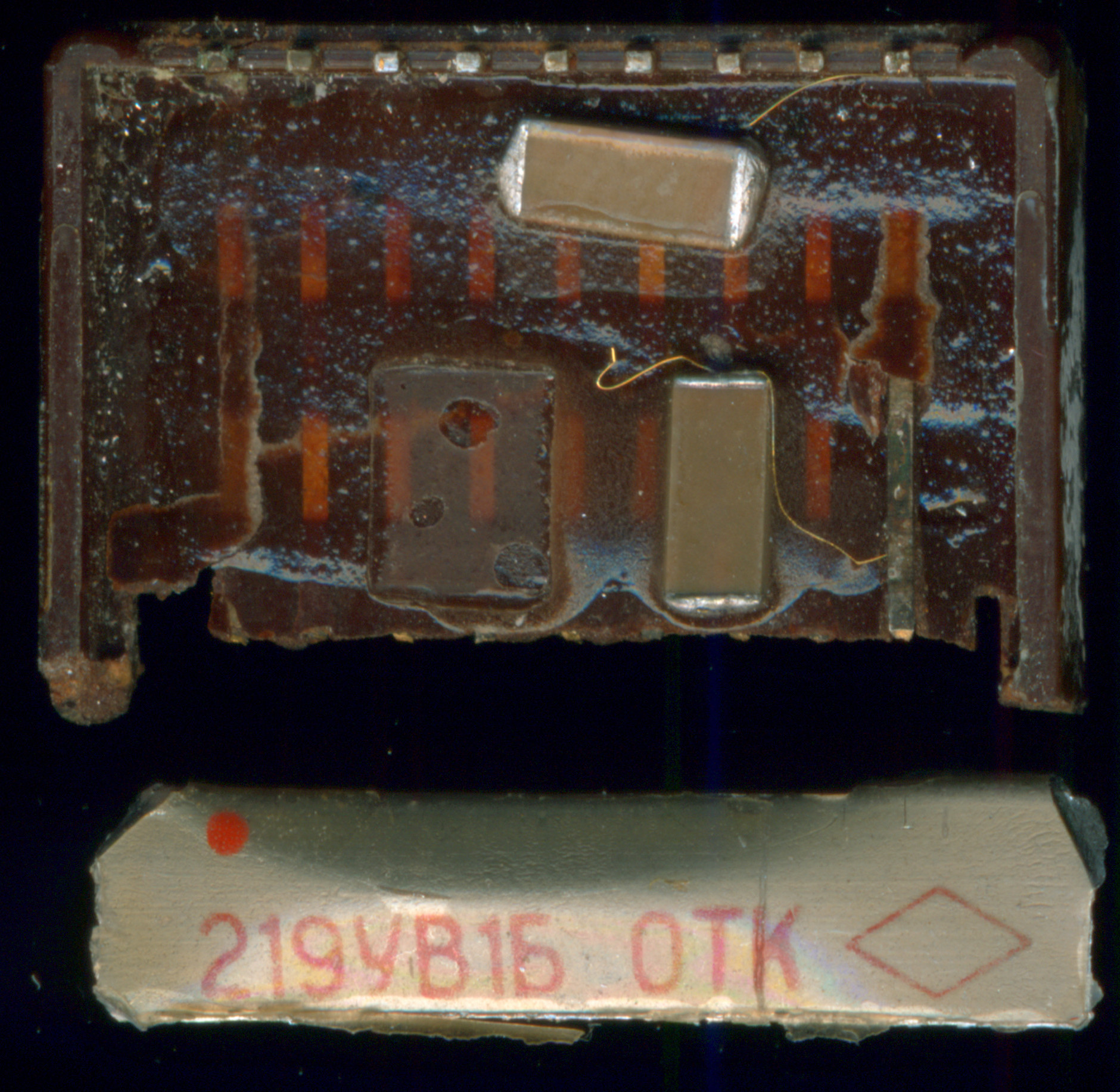

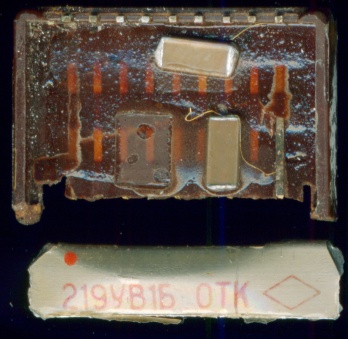

А вот у новой производитель другой - "Октябрь" (сейчас НИИ "Гелий"), г.Винница (Украина)

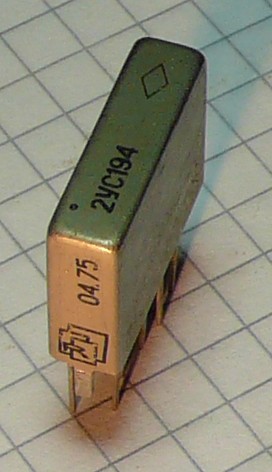

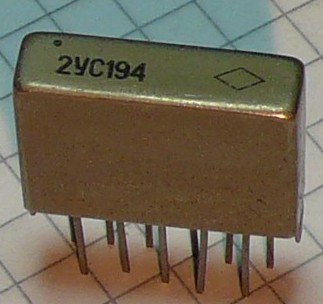

2УС194 (219УП1)

Производитель - один из заводов ПО "Альфа", ныне это предприятие под названием RD Alfa.

Усилитель шумов. Я чуть не поперхнулся, когда прочитал назначение. Обычно наоборот, шумы давят, а тут специальная микросхема для их усиления... впрочем, чуть подробней - микросхема представляет собой двухкаскадный УНЧ и используется в качестве элемента шумоподавителя при отсутствии полезного сигнала на входе приемника.

В новых обозначениях 219УВ4 нет - она стала 219УП1.

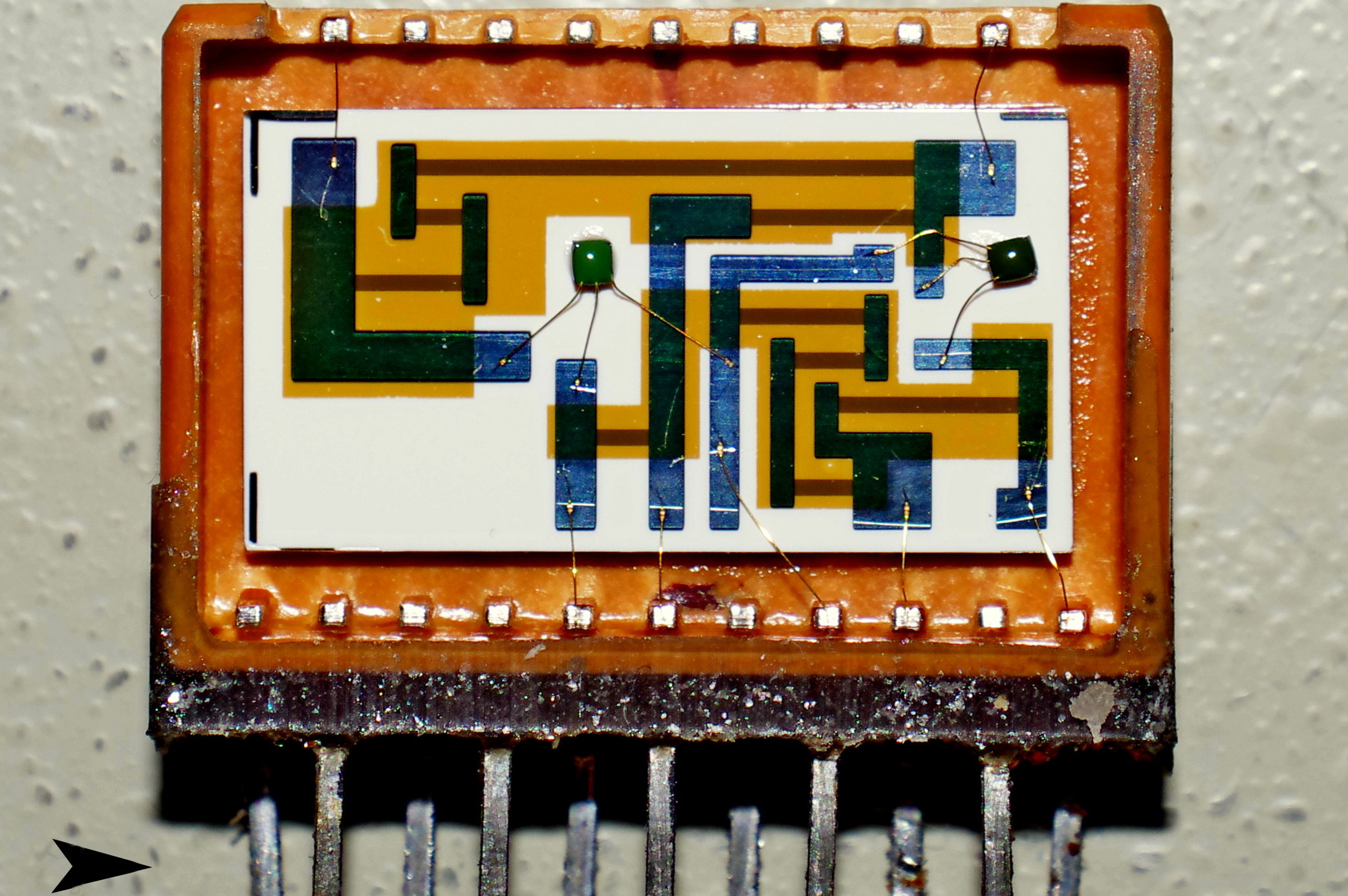

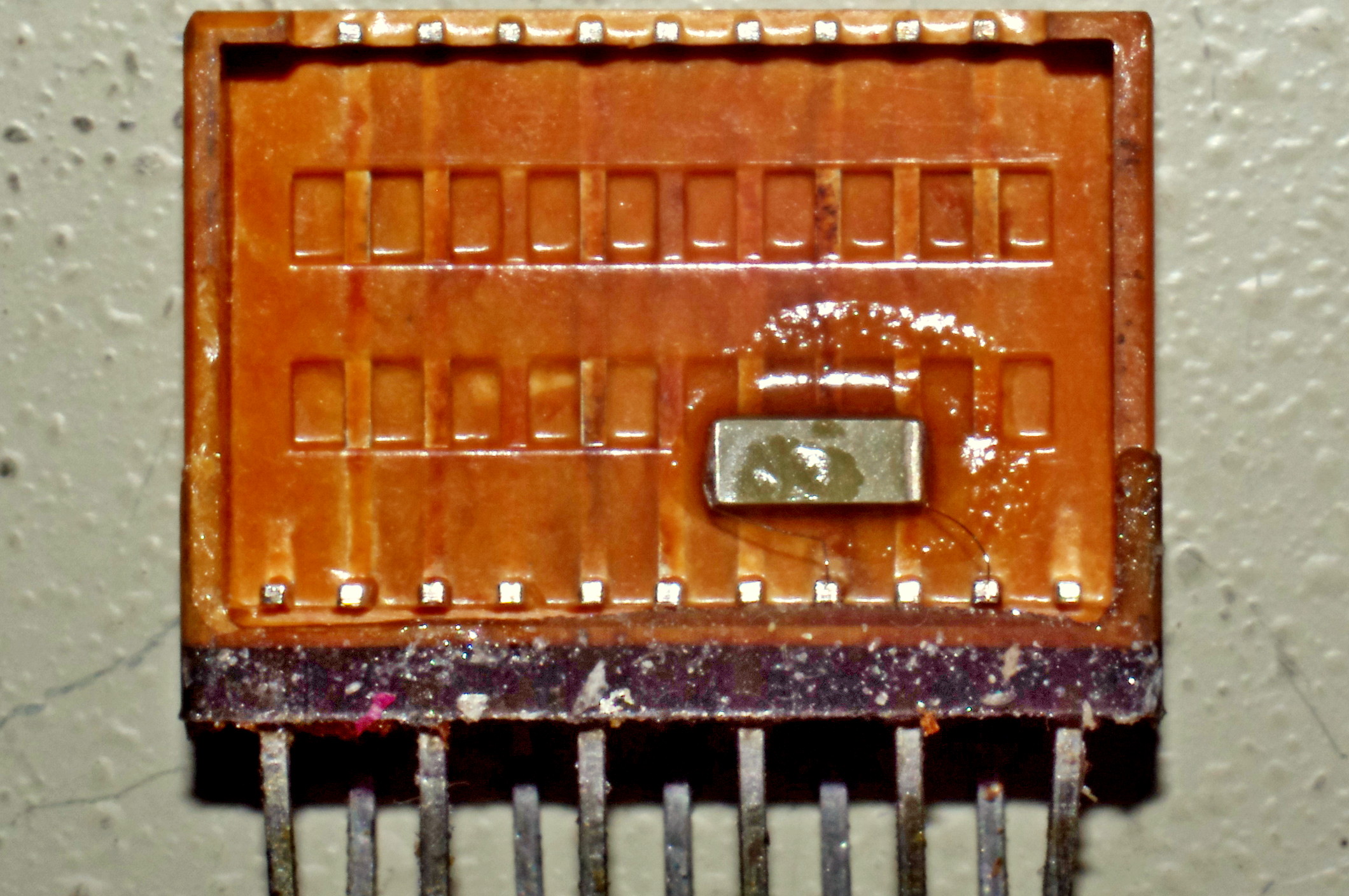

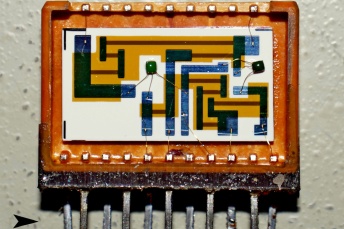

(фото из коллекции Александра Перебаскина)

Диапазон рабочих частот 300 Гц - 5 МГц. При входном напряжении 30 мВ на частоте 3 кГц выходное напряжение усилителя превышает 750 мВ. Напряжение питания микросхемы 5 В+10%, потребляемая мощность не более 10 мВт, диапазон рабочих температур -60...+70°C.

Заводской паспорт на нее от Александра Перебаскина (материал публикуется с любезного разрешения руководства AS "ALFA RPAR").

Помимо основного назначения микросхема может применяться в предварительных усилителях НЧ с диапазоном частот 0,1 - 7 кГц и в усилителях ПЧ на частотах до 700 кГц.

Источники:

1. Микросхемы и их применение/Батушев В.А., Вениаминов В.Н., Ковалев В.Г. и др. - М.: Энергия, 1978 (Массовая радиобиблиотека; Вып. 967).
