220ая серия

Практически неизвестная серия. Предназначена для построения трактов аварийных УКВ радиостанций, к примеру Р-855УМ "Комар".

Справочные данные на неё, из отраслевого каталога.

Разработчик - РНИИМП, серийное производство было отдано на Оршанский завод "Красный Октябрь" (ныне ОАО "Техника связи").

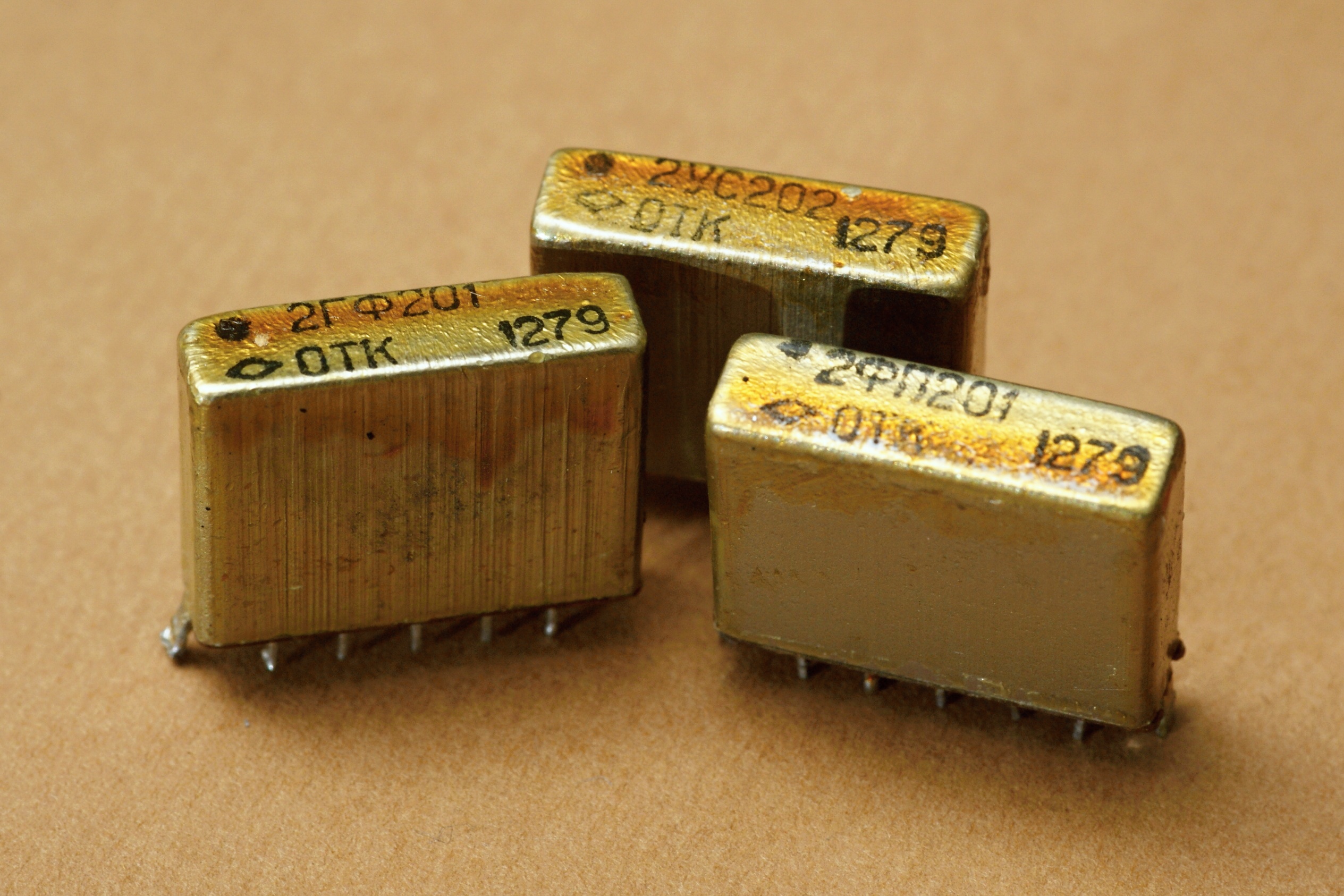

(фото Виктора Бахарева)

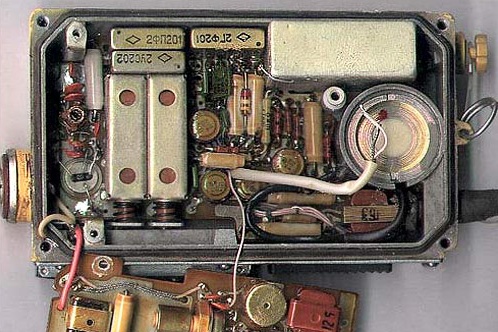

(фото с сайта Отечественная радиотехника 20 века)

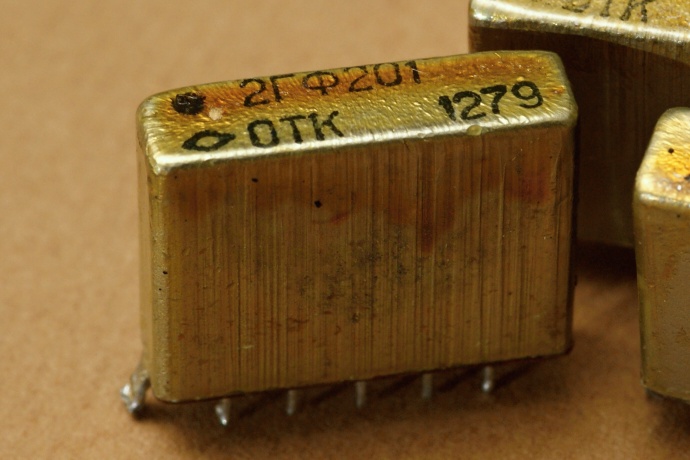

2ГФ201

Мультивибратор, длительность импульса 0,25...0,7 сек, период следования импульса 0,5...1 сек.

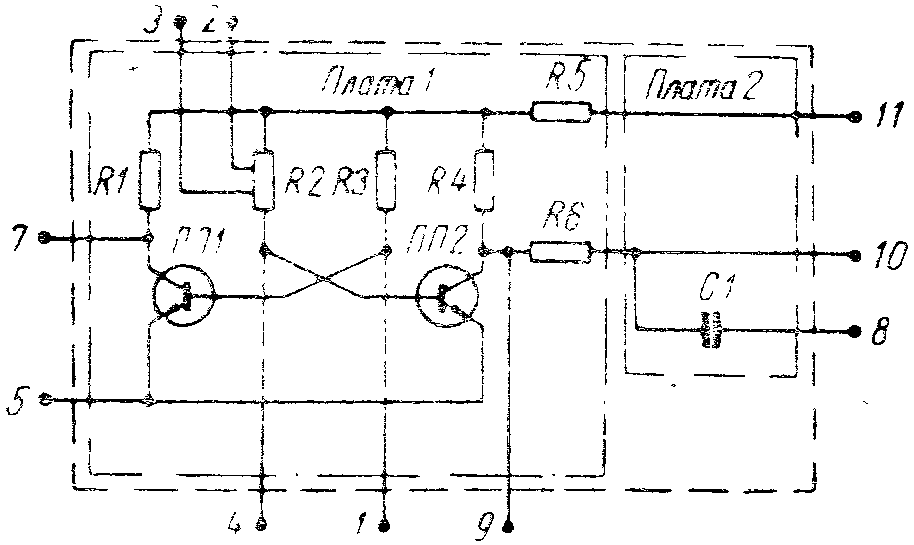

У этой микросборки были довольно интересные пертурбации со схемой. Известна одна принципиальная схема от неё, по ТУ1969 года ХМ2.212.007, с одним мультивибратором на двух транзисторах:

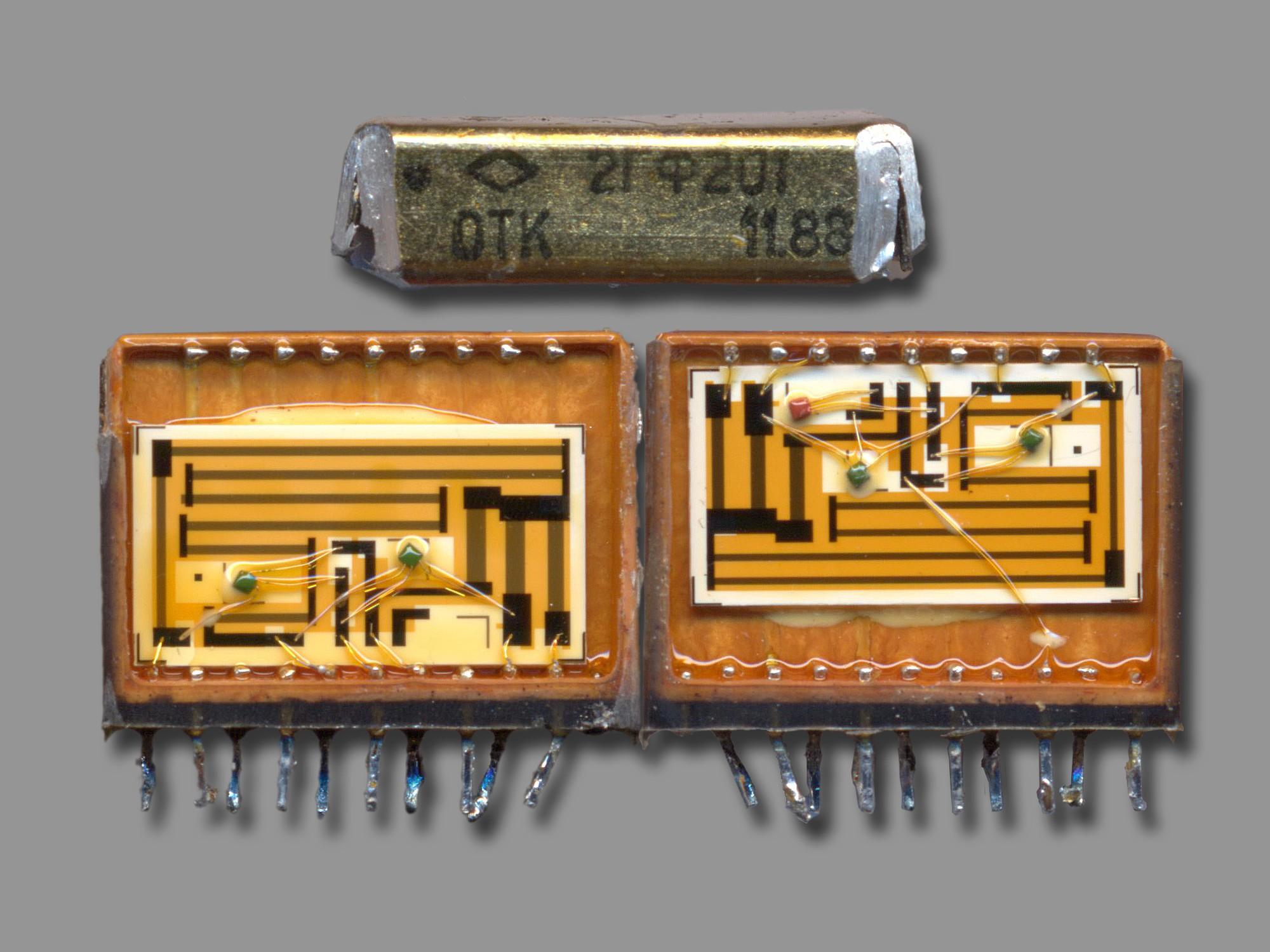

Эта микросборка выпускалась и по другим ТУ, НП0.073.003 (дата неизвестна), уже с двумя мультивибраторами на четырёх транзисторах. Вскрытие образца 1984 года эту схему подтверждает:

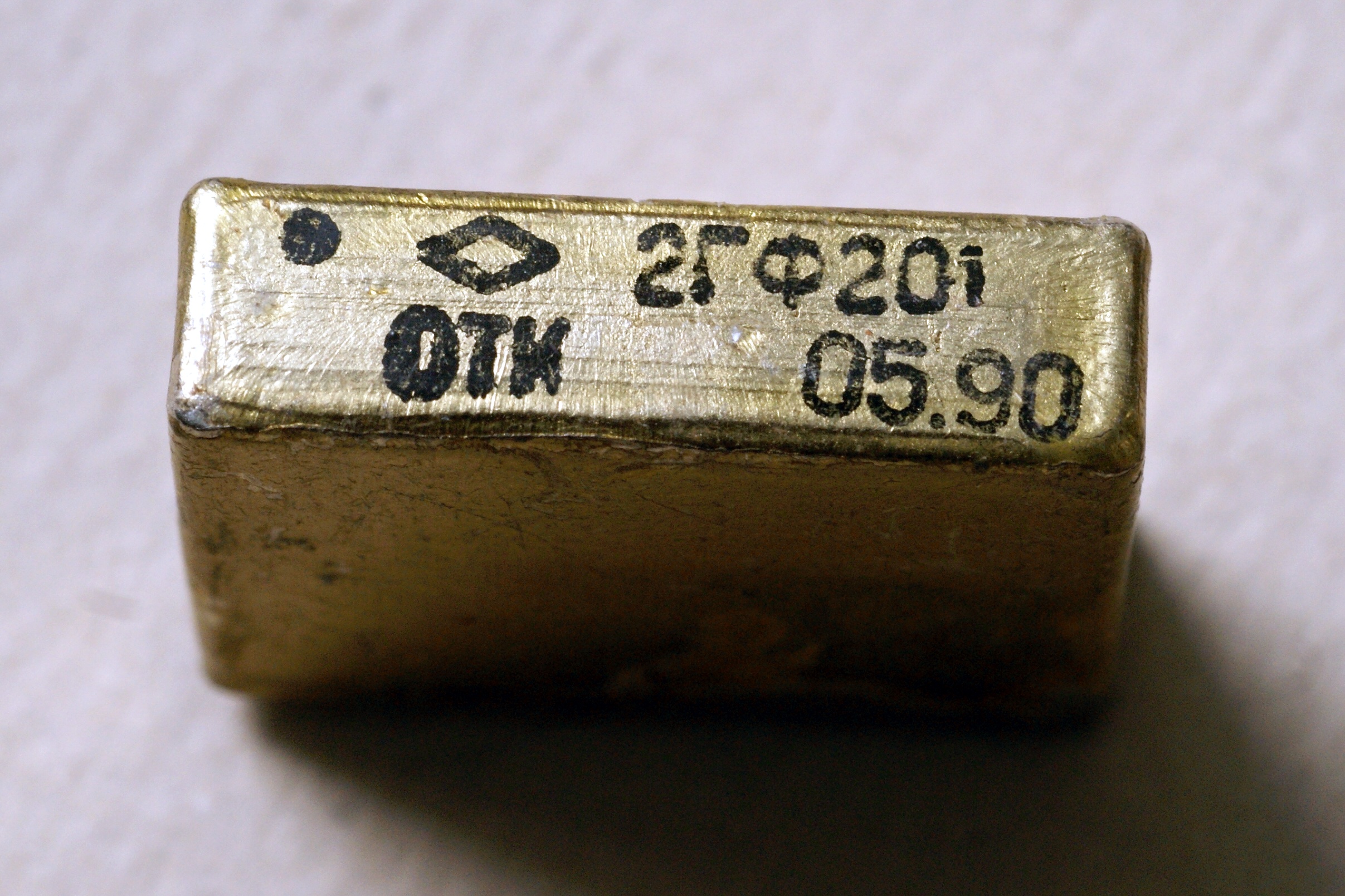

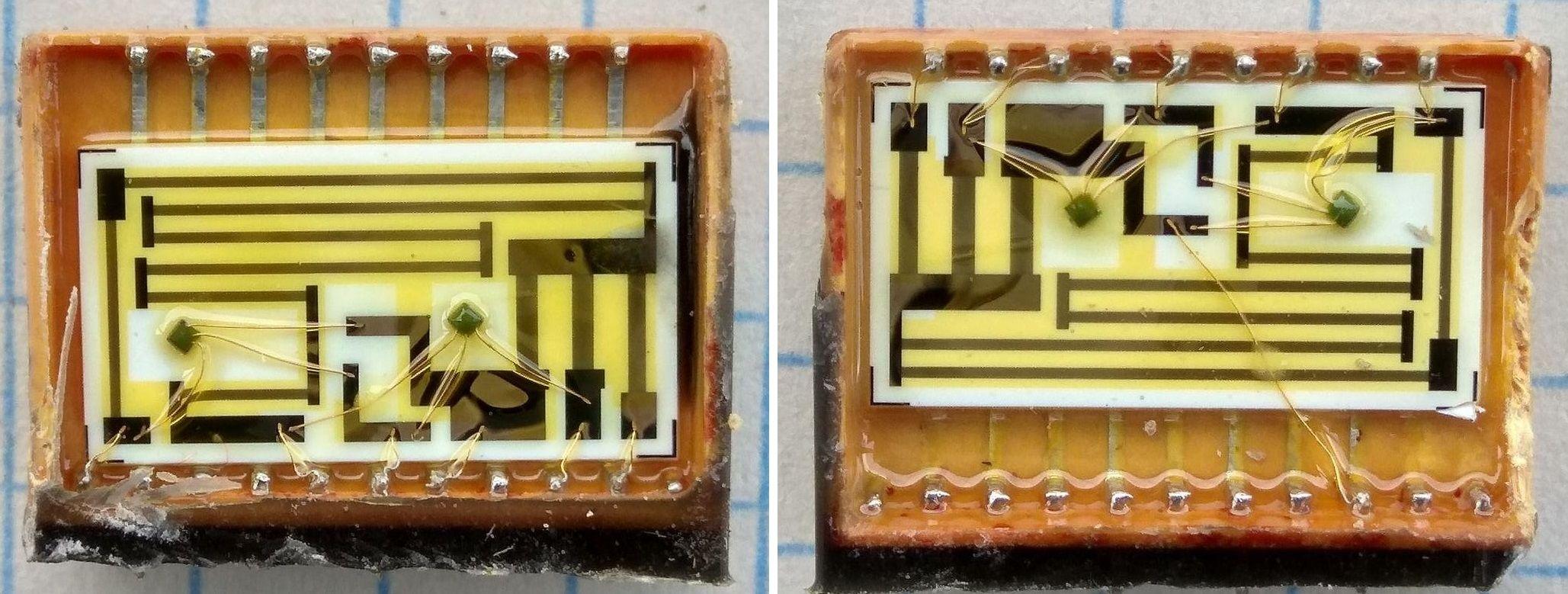

(фото с форума Портативное ретрорадио)

Но есть и образец 1988 года, в котором к имеющимся элементам добавлен ещё и диод!


(фото с форума Портативное ретрорадио)

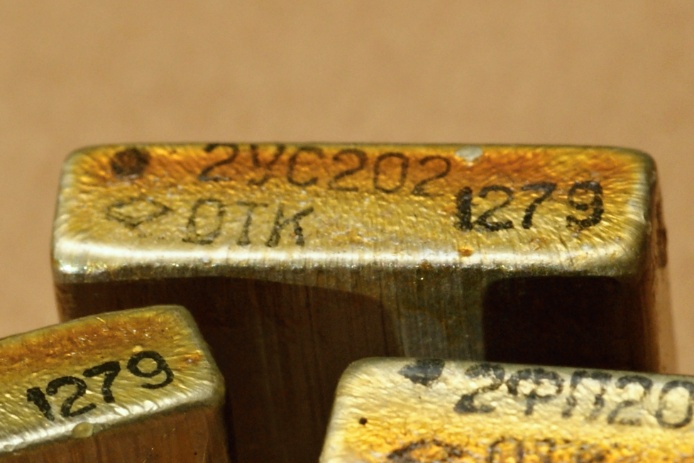

2УС202

Генератор, элемент сверхрегенеративного приемника. Частота входного сигнала 121,5 МГц, частота суперизации 60...140 кГц. Предположительно, могла выпускаться и под названием 04ГП018.

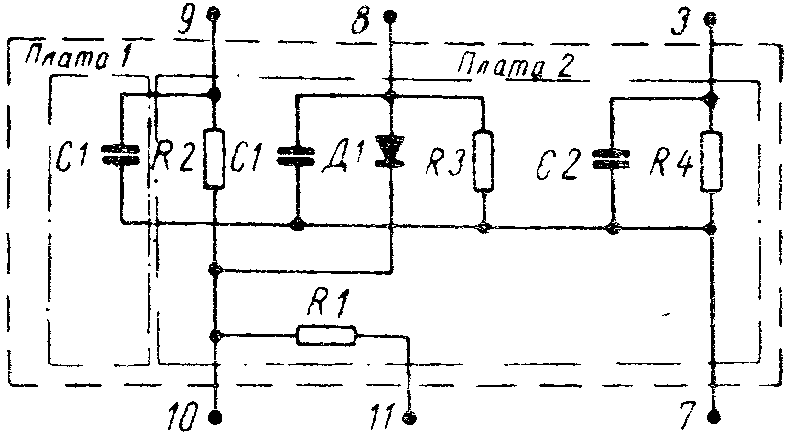

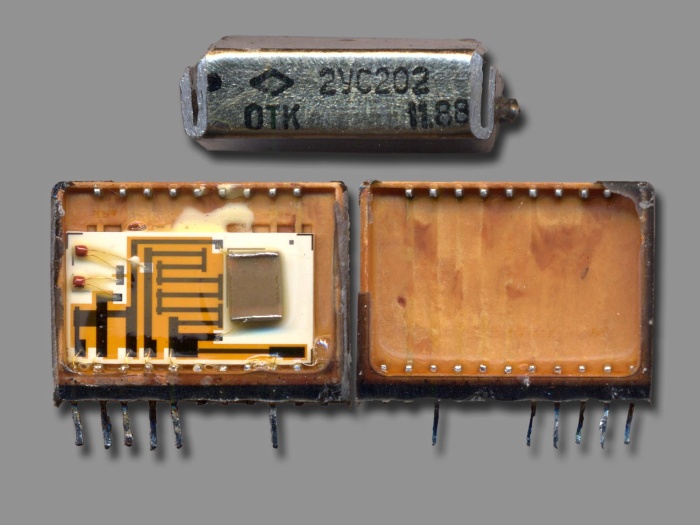

У реальной микросхемы диод составной, собранный из двух:


(фото с форума Портативное ретрорадио)

2ФП201

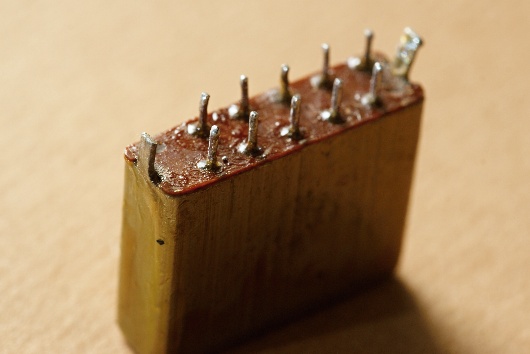

Схема полосовых фильтров (фильтр частоты срыва), аналог 04ФП036.

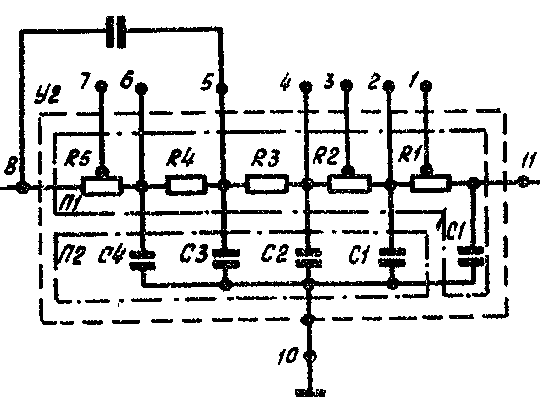

Представляет собой набор пассивных элементов (резисторы, конденсаторы). Затухание на частоте 500 Гц не более 25 дБ, на частоте 15 кГц не менее 45 дБ; неравномерность частотной характеристики в диапазоне частот 500-3000 Гц не более 8 дБ.

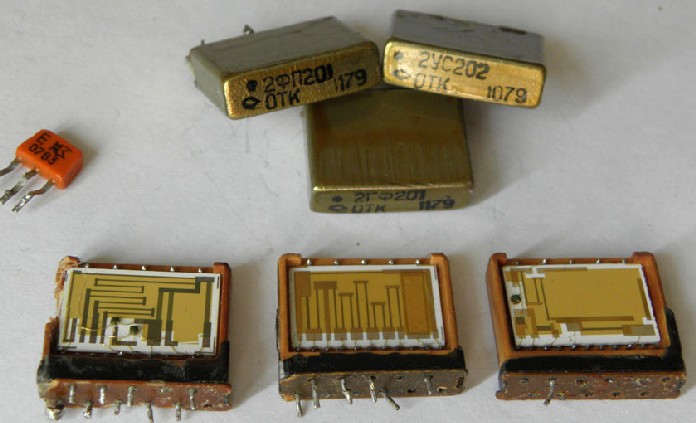

Это первые микросхемы, разработанные в КБ4 (РНИИМП); первоначальное обозначение М1-3а.

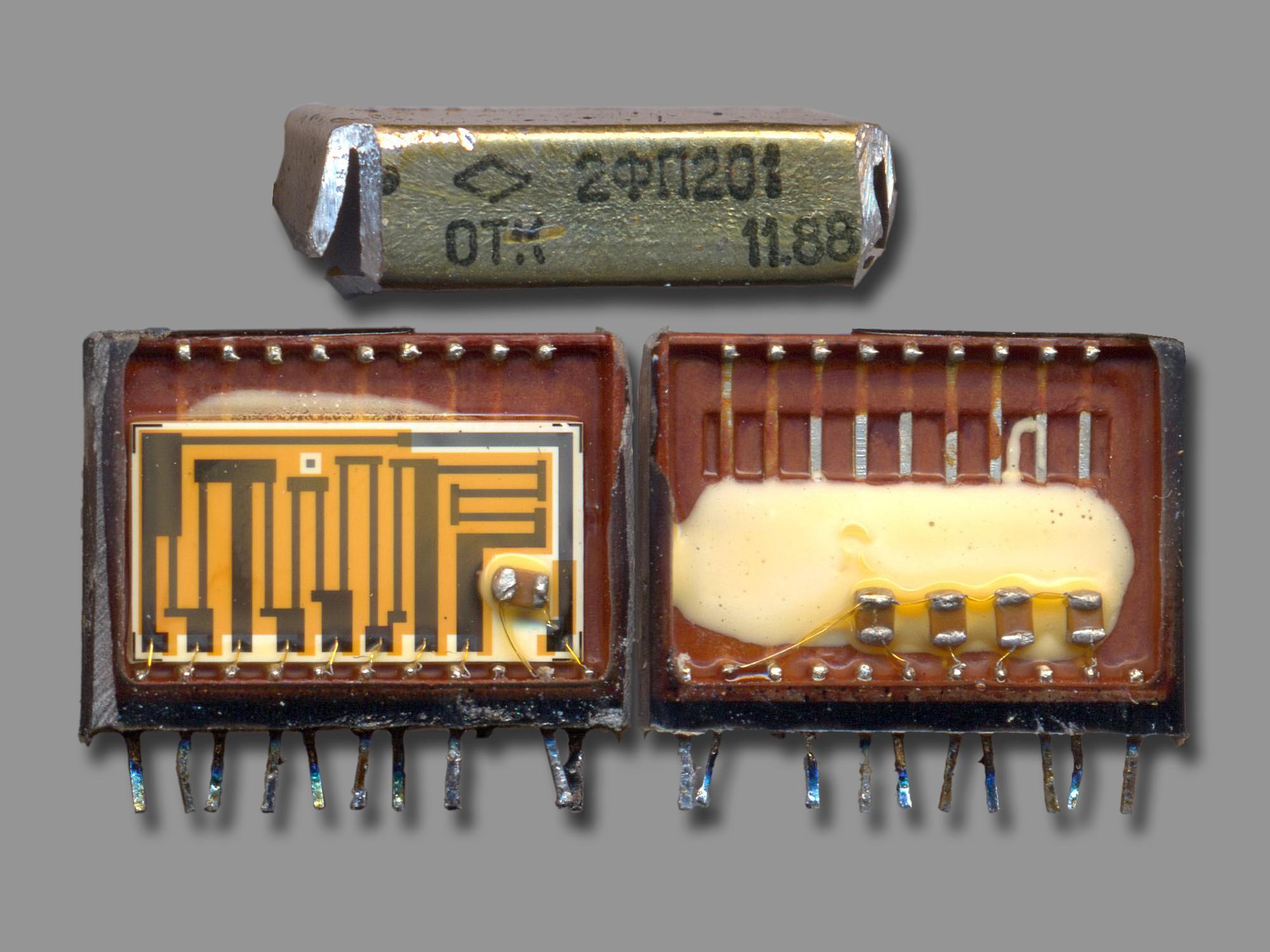

(фото Виктора Бахарева)

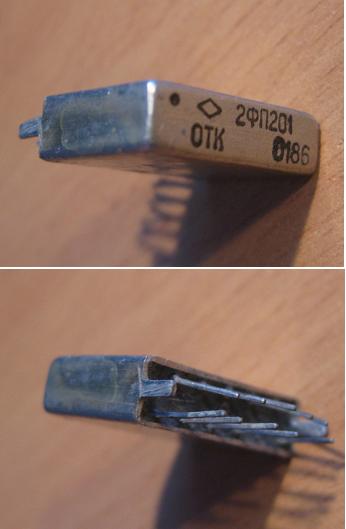

(фото с форума Портативное ретрорадио)

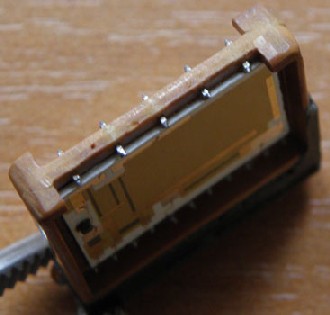

(фото с форума Портативное ретрорадио)

Источники:

1. Микросборки специального назначения. Справочник. Под общей редакцией канд. техн. наук В.В. Симакова. - Москва, 1981.
