232ая серия

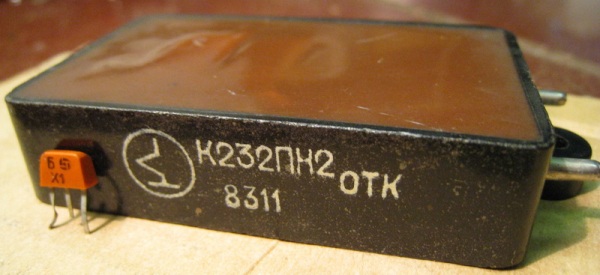

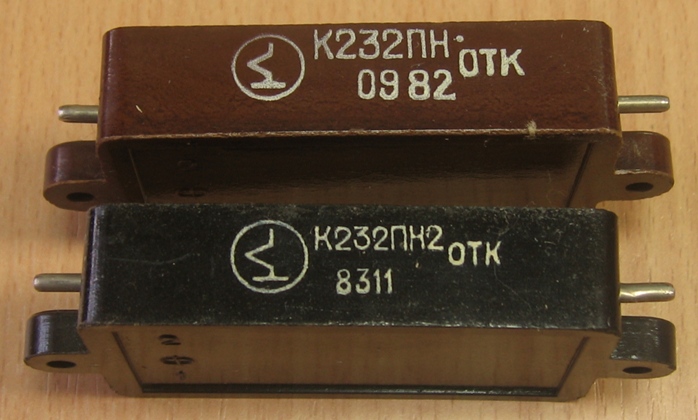

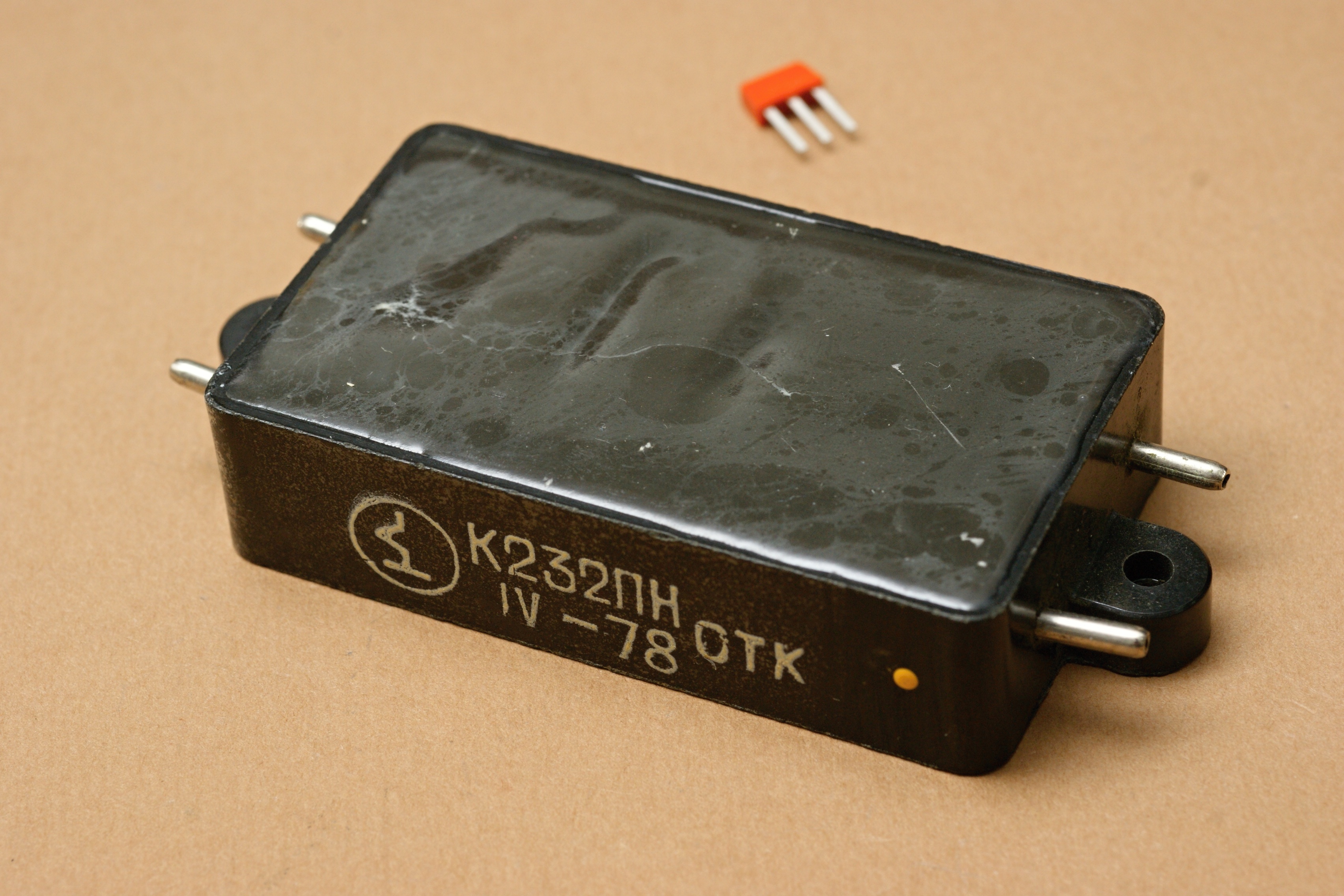

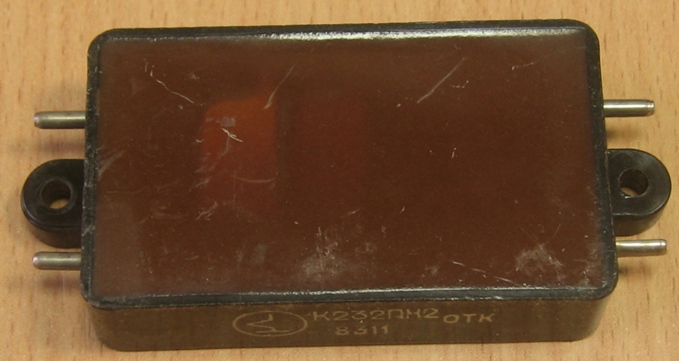

Схемы управления люминесцентными лампами. Применялись в светильниках для ламп дневного света в качестве электронного ключа. При этом отличий ПН1 от ПН2 не обнаружено; по ПН_без_номера данных вообще нет.

Схема на них, от Александра Перебаскина.

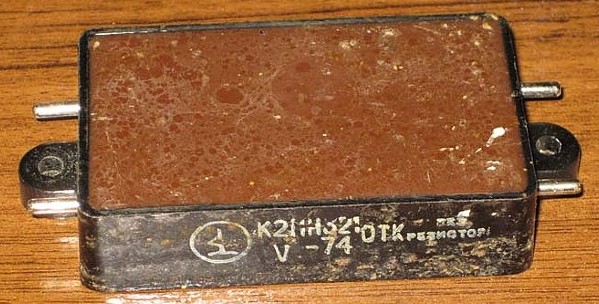

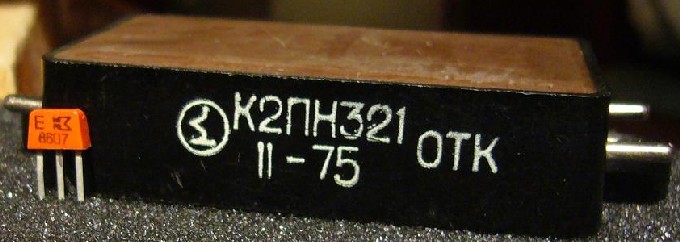

Реальные претенденты на звание "самая большая микросхема"...

Производитель - "Тор", г.Томилино, ныне Томилинский электронный завод (НПП "ТЭЗ").

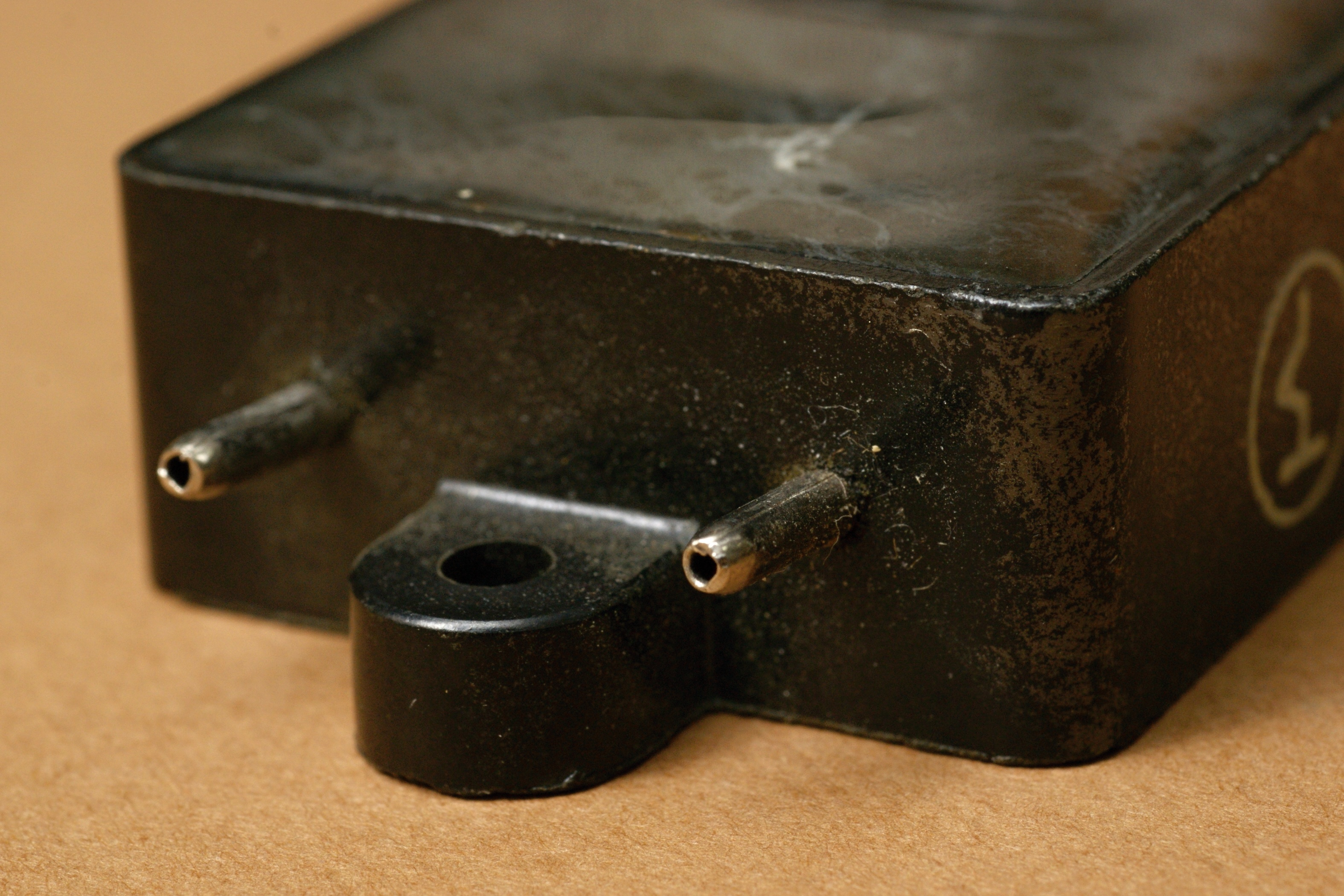

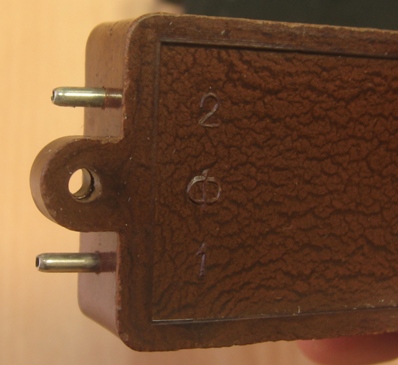

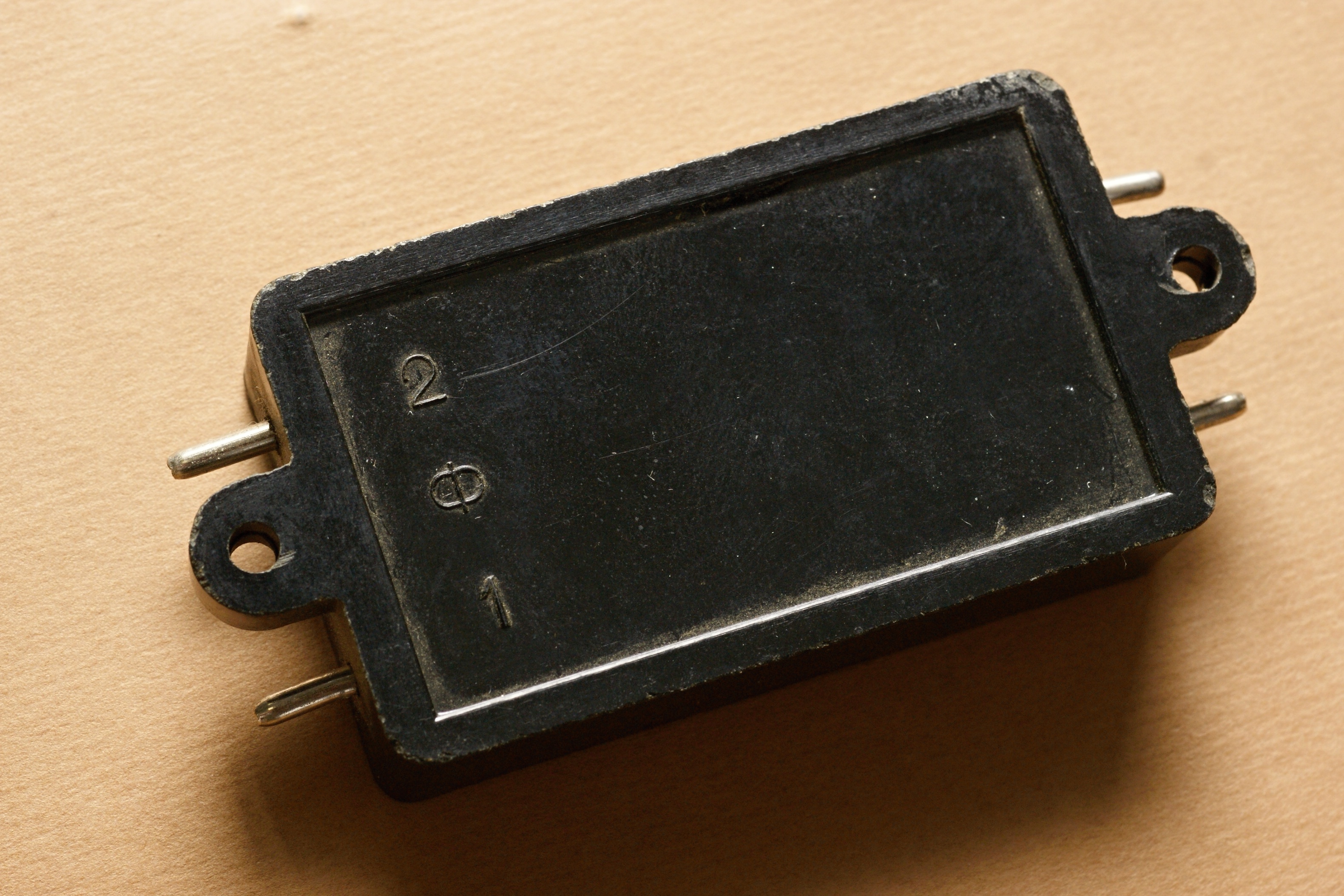

Принцип работы светильника ЛДС с этой микросхемой следующий. Роль стартера выполняет фоторезистор ФСК-1, изначально сопротивление которого велико. Контакты 1 и 2, помеченные буквой "Ф", разомкнуты; контакты напротив (по сути 3 и 4, но они не помечены) замкнуты. После подачи питания нити накала лампы накаляются, при этом сопротивление фоторезистора, стоящего возле одного из цоколей лампы, уменьшается. Замыкаются контакты 1 и 2 => размыкаются контакты, находящиеся на другой стороне микросхемы. Лампа зажигается.


(фото из альбома ALEX'а на iXBT)

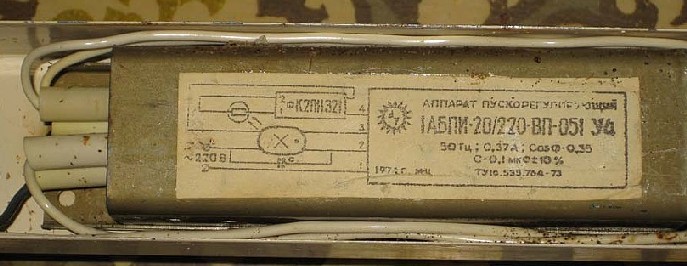

Специально для этих микросхем делали даже дроссели для ЛДС - АБПИ:


(фото из альбома ALEX'а на iXBT)


(фото с форума Портативное ретрорадио)


(фото с форума Портативное ретрорадио)
