(фото с форума Портативное ретрорадио)
(фото с форума Портативное
ретрорадио)
Серия разработана для использования в радиовещательных AM и ЧМ приемниках I, II и III классов, а также в устройствах магнитной записи.
Начало выпуска серии - 1968 год, тема "Кулон". Разработчик - Киевское конструкторское бюро по микроэлектронике КБ-3 (НИИ "Микроприбор"), группа Трофимова В.Л.
Серийный выпуск был организован на филиале опытного производства КНИИМП в г.Светловодске (позднее завод "Калькулятор") а затем перенесён на ПО "Октябрь" (сейчас НИИ "Гелий"), г.Винница и завод "Родон" (г.Ивано-Франковск).
| К2ГС371 | К2ЖА371 | К2УС371 | К237ГС1 | К237УЛ3 | К237УН1 | К237ХА1 |
| К2ЖА372 | К2УС373 | К237ХА2 | ||||
| К2ЖА375 | К237ХА3 | |||||
| К237ХА5 |
| Микросхемы, входящие в эту серию, представляют собой законченные
функциональные блоки радиовещательной и звукозаписывающей аппаратуры.
Они выполнены по тонкопленочной технологии с применением бескорпусных транзисторов и пленочных резисторов и конденсаторов. Плата микросхемы заключена в герметичный пластмассовый корпус с 14-ю плоскими выводами, расположенными в два ряда ("Кулон").Технологический процесс изготовления плат состоит из напыления на ситалловую подложку размером 48х60 мм двух слоев: резистивного (тантал) и проводящего (никель). Напыление производится в одном вакуумном цикле с последующими двойным фотолитографическим травлением и разрезкой на платы размером 6х16 мм. Изготовленные платы содержат все пассивные элементы (резисторы) и межэлементные соединения. На краях платы вдоль длинных сторон расположены площадки для пайки выводов. Выводы микросхемы выполнены из металлической ленты. |

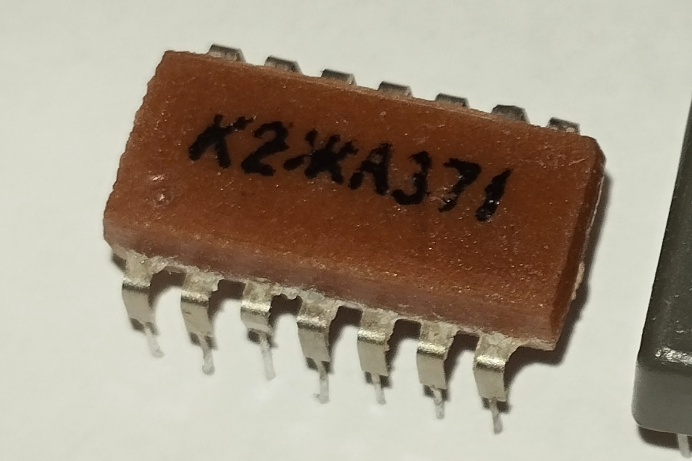

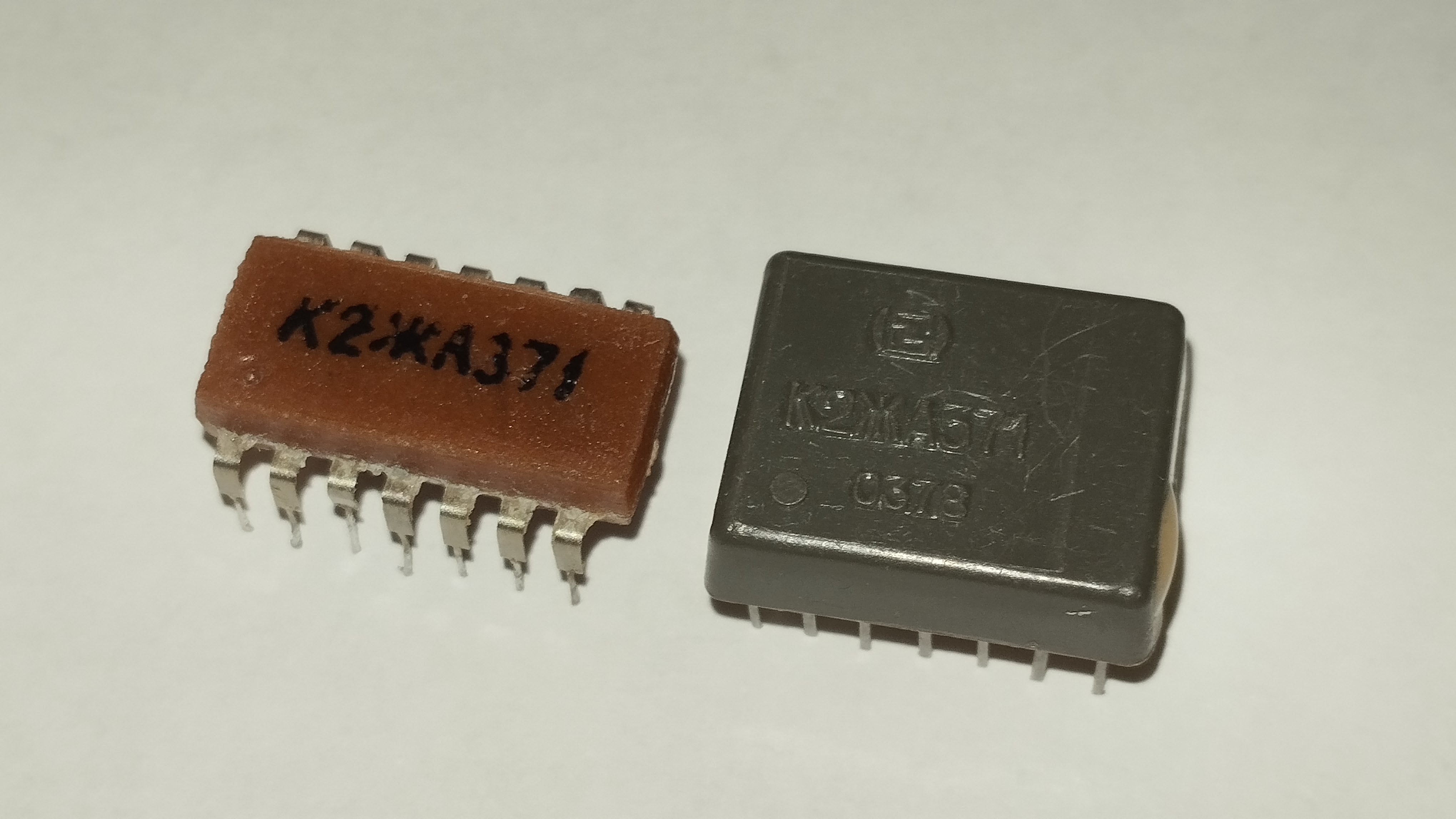

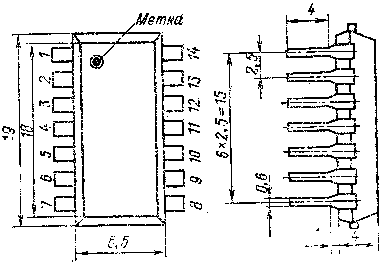

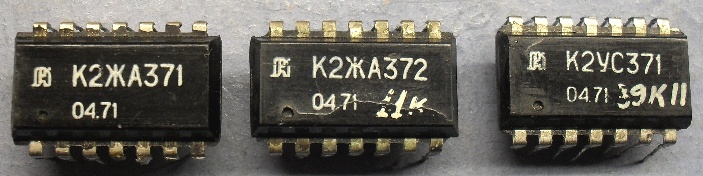

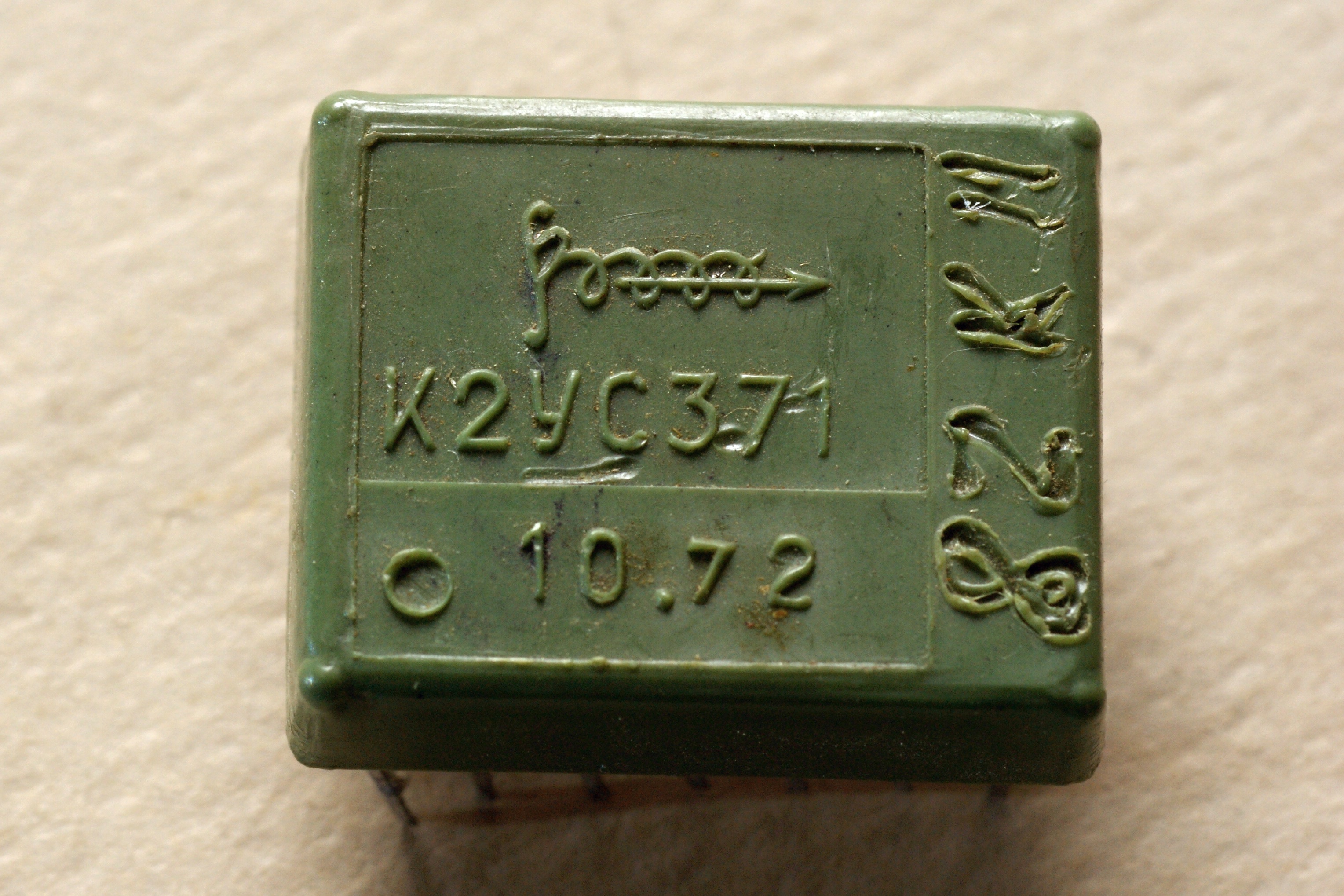

Старые выпуски этих микросхем
были в корпусе, похожем на обычный DIP: |
 |
 |

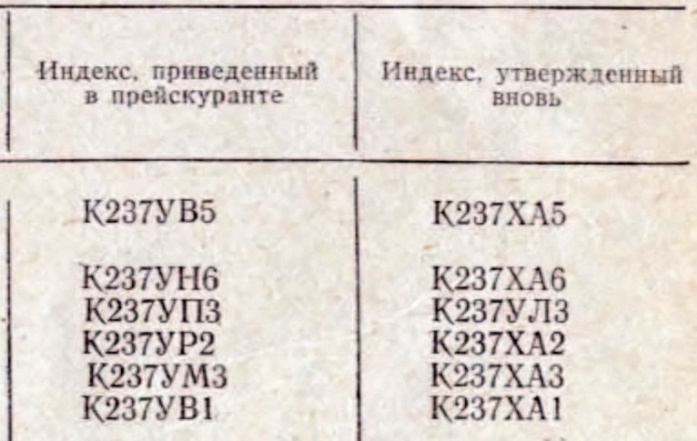

Интересный момент, судя по некоторой литературе, в период с 1979 по 1982 год микросхемы этой серии имели иные названия:
Более того, вероятно этот перечень неполный, ибо встречаются и иные варианты - к примеру, К237УН3 (будущая К237УЛ3), и т.д. Однако пока ни одного реального образца с подобным именем найти не удалось.

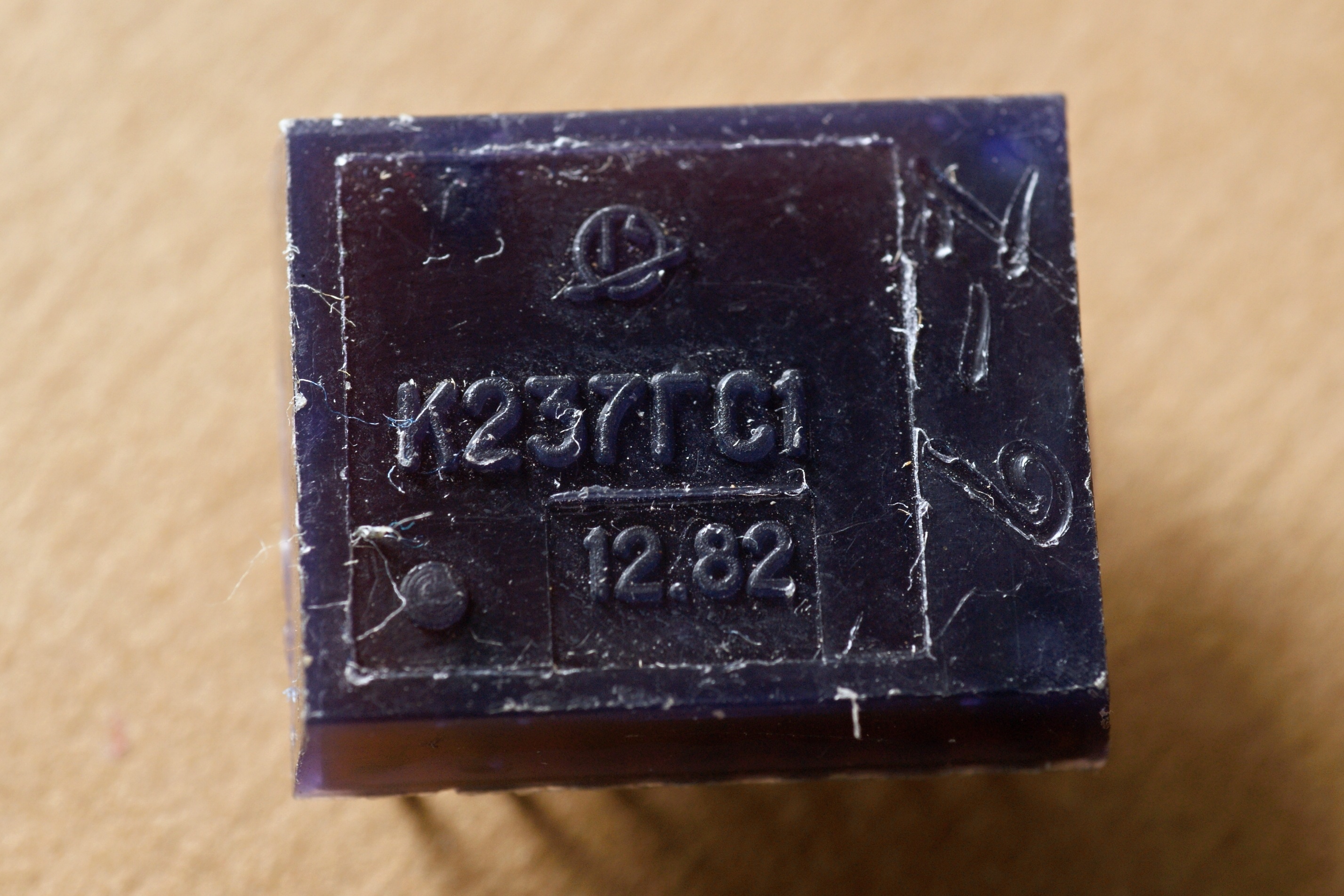

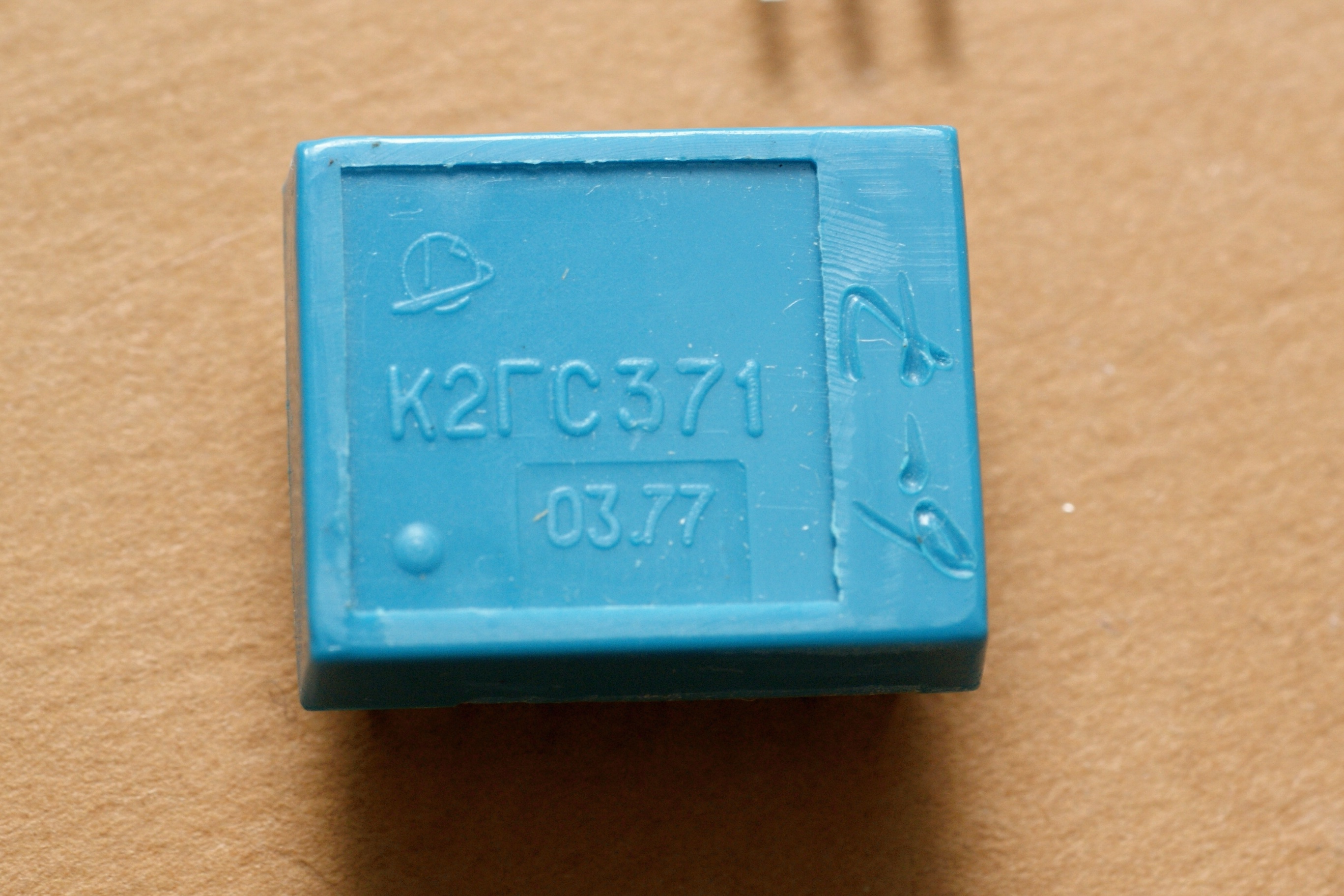

Микросборка включает в себя стабилизатор напряжения питания
и транзисторы генератора тока стирания и подмагничивания магнитофонов.
Справочный лист и
заводские паспорта на К2ГС371
и К237ГС1.

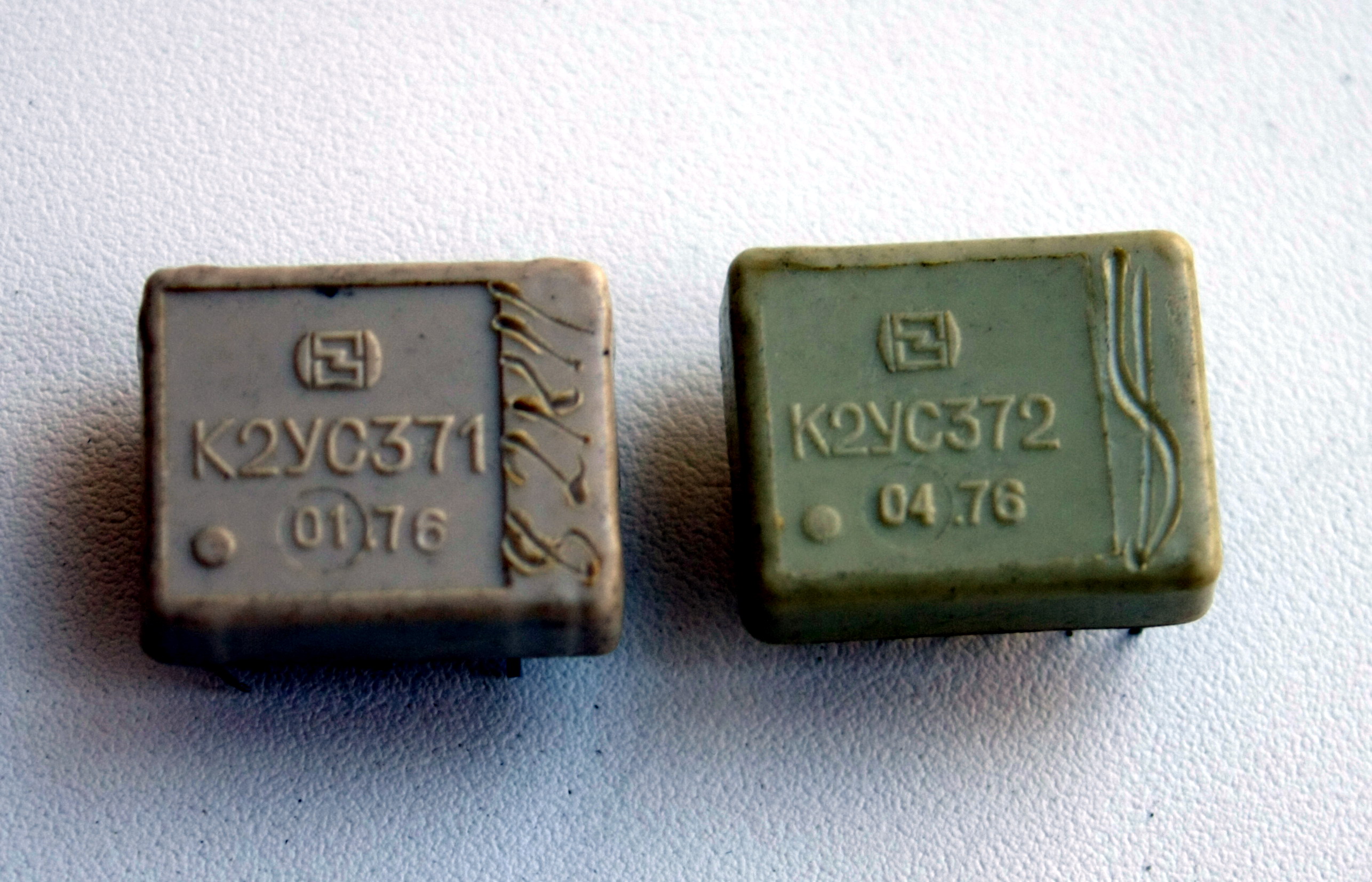

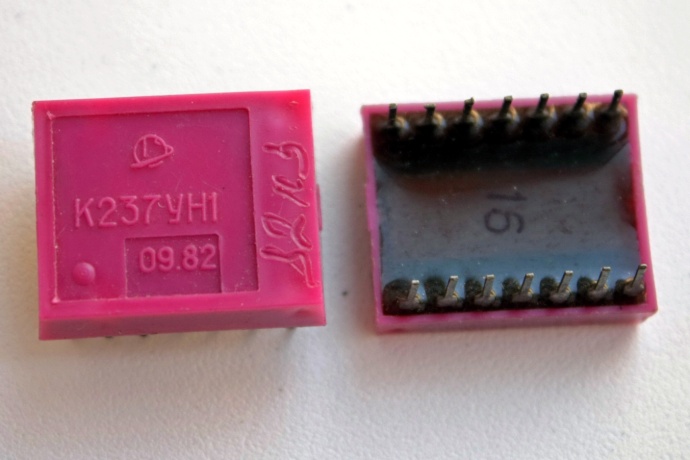

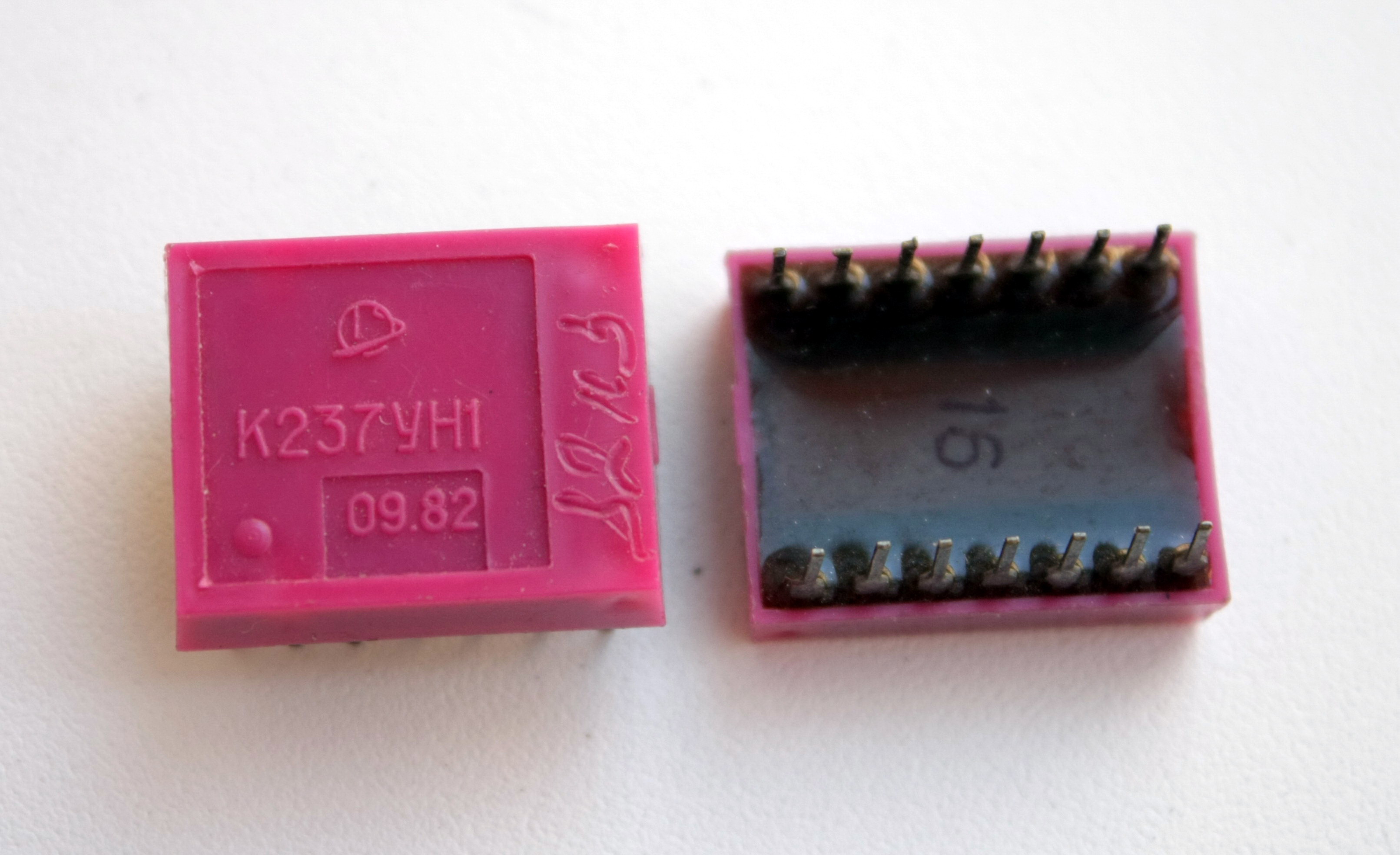

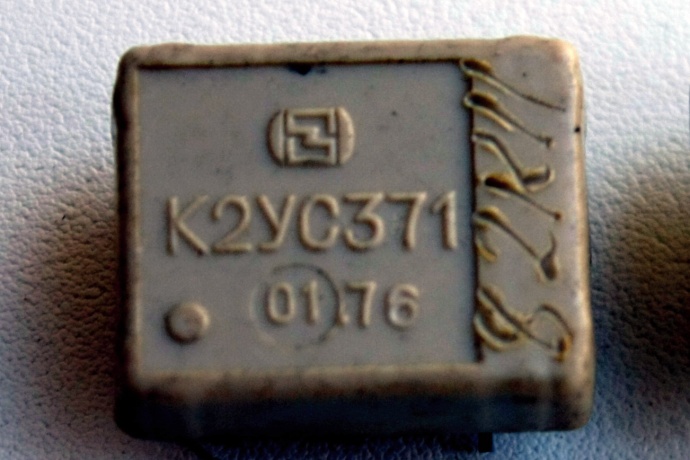

Усилитель звуковой частоты для портативной аппаратуры, воспроизводимый диапазон частот 60...10 000 Гц. Справочный лист и заводской паспорт на неё.
Номинальное входное напряжение 15...30 мВ; выходное 1,8 В; КНИ 0,3%.

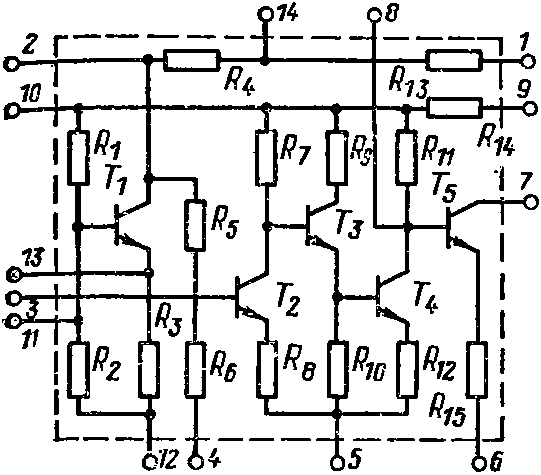

Усилитель выполнен на транзисторах Т2—Т5 с непосредственными связями. Он рассчитай на совместную работу с двухтактным
бестрансформаторным усилителем мощности. В этом случае каскад на транзисторе Т1 обеспечивает стабилизацию рабочей точки оконечного усилителя. Кроме того, этот каскад может использоваться как эмиттерный повторитель.
(фото Георгия Джурко)
(фото Георгия Джурко)

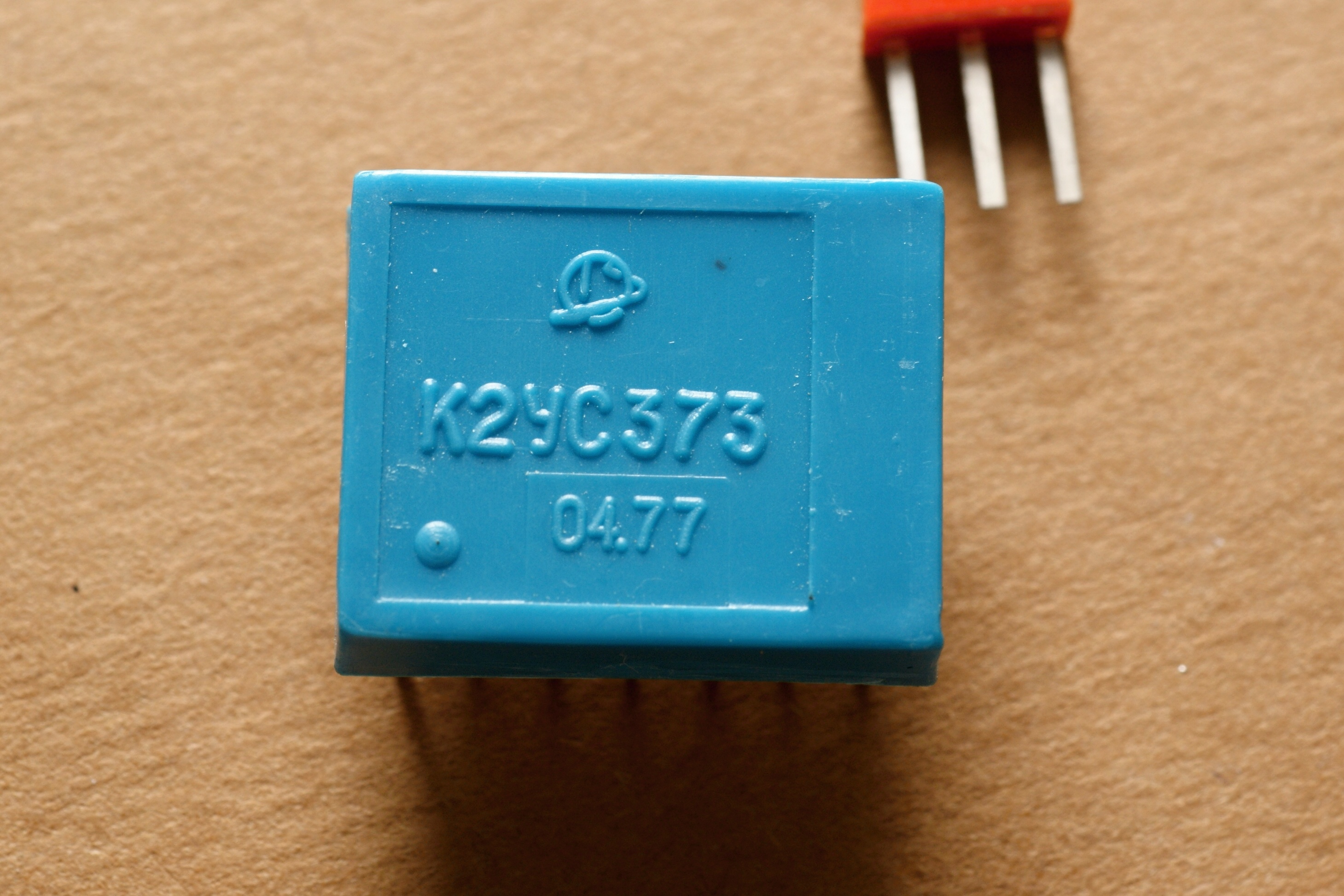

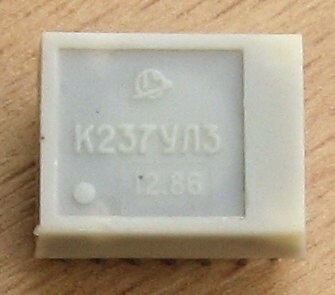

| Назначение - усилитель записи-воспроизведения для магнитофона.
Усилитель выполнен на шести транзисторах с непосредственными связями. Значительный запас по усилению позволяет вводить глубокую ООС с последних каскадов на первые. Справочный лист на неё. |
 |
Смена названий:
К2УС373 -> К237УН3* -> К237УЛ3
* этот вариант встречается в некоторых справочниках с 1981 по 1985 год.
Никакого "материального" подтверждения наличия микросхем с таким названием пока нет.

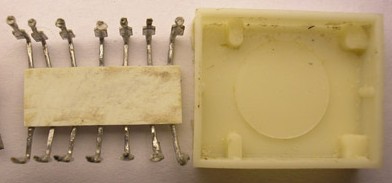

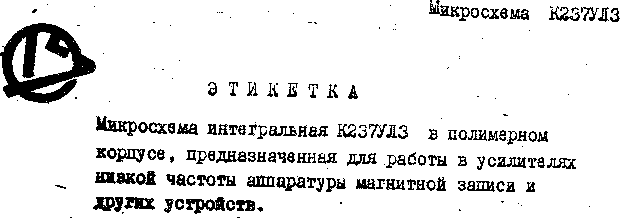

А здесь лежит копия этикетки такой микросхемы от scAvenger'а. Интересно то, что, хотя этот паспорт примерно того же времени что и "мой", но в тех микросхемах отсутствуют цветные металлы, а в моих есть латунь...
УВЧ и преобразователь частоты для АМ трактов. Справочный лист и паспорт на неё.

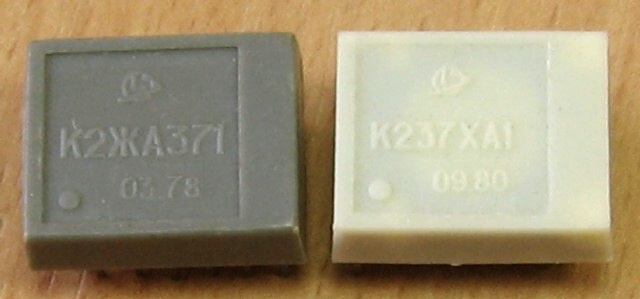

Смена названий: К2ЖА371 -> К237ХК1* -> К237ХА1 (* см. примечание к К237УЛ3).

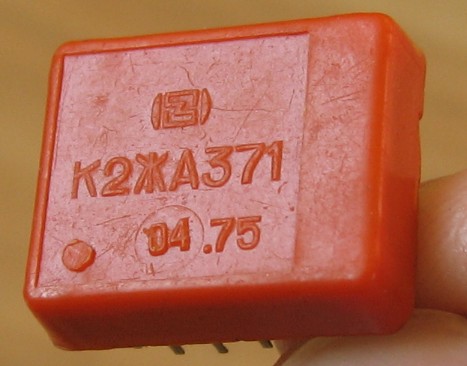

(фото от Bob Martenek)
|
|
 (фото Александра (shyrik)) |
С некоторым удивлением обнаружил микросхему производства ивано-франковского "Родона":

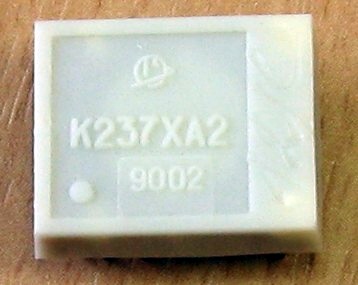

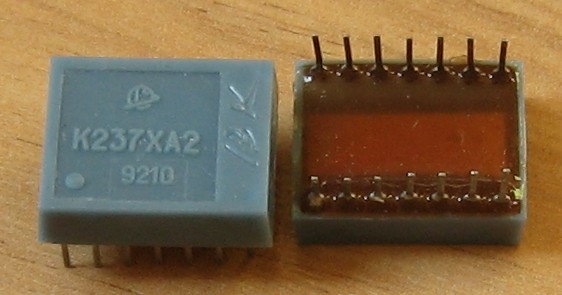

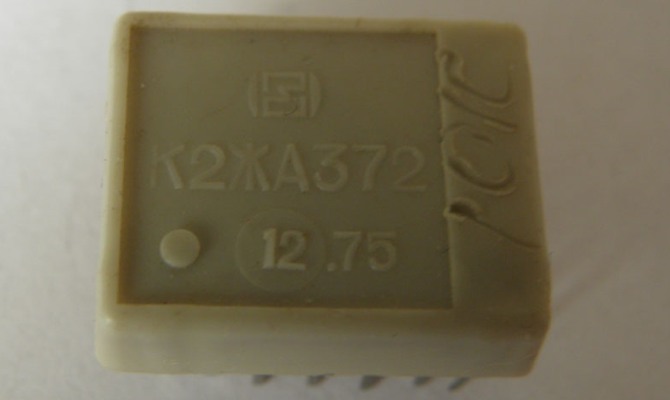

Усилитель промежуточной частоты с детектором и АРУ; микросхема предназначена для усиления и детектирования сигналов ПЧ в радиоприемных устройствах, не имеющих УКВ диапазона, а также для усиления напряжения АРУ. Справочный лист на неё.
Смена названий:
К2ЖА372 -> К237ХК2* -> К237ХА2
* см. примечание к К237УЛ3.
 |

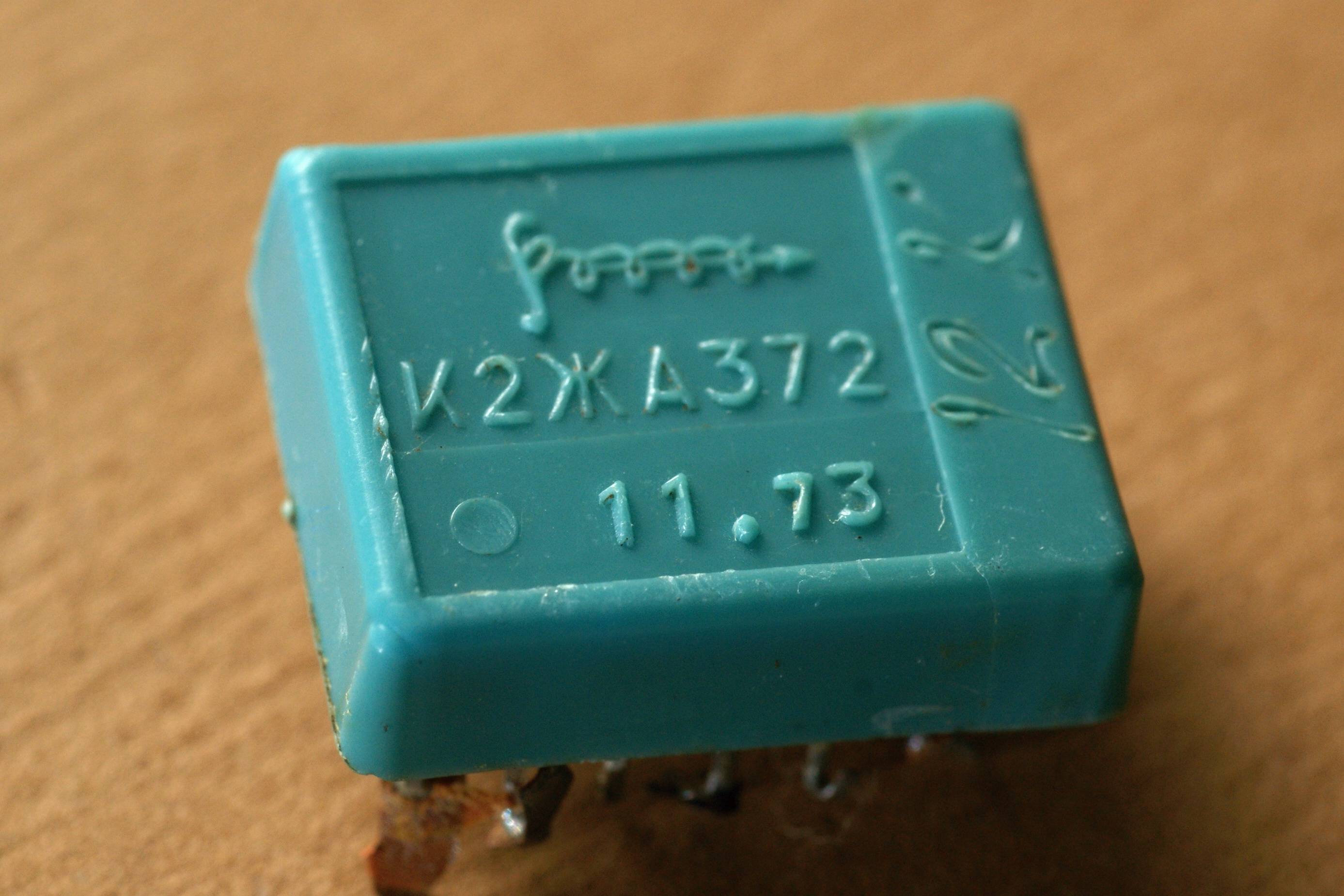

 (фото Александра aka shyrik) |
(фото Виктора Бахарева)

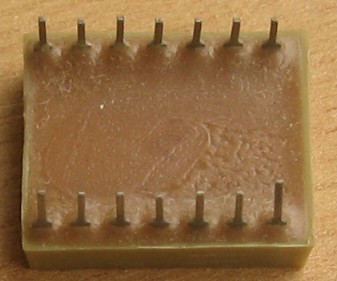

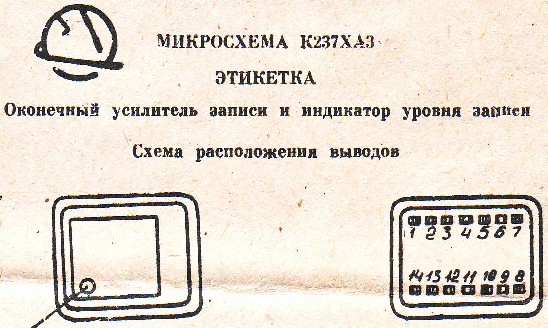

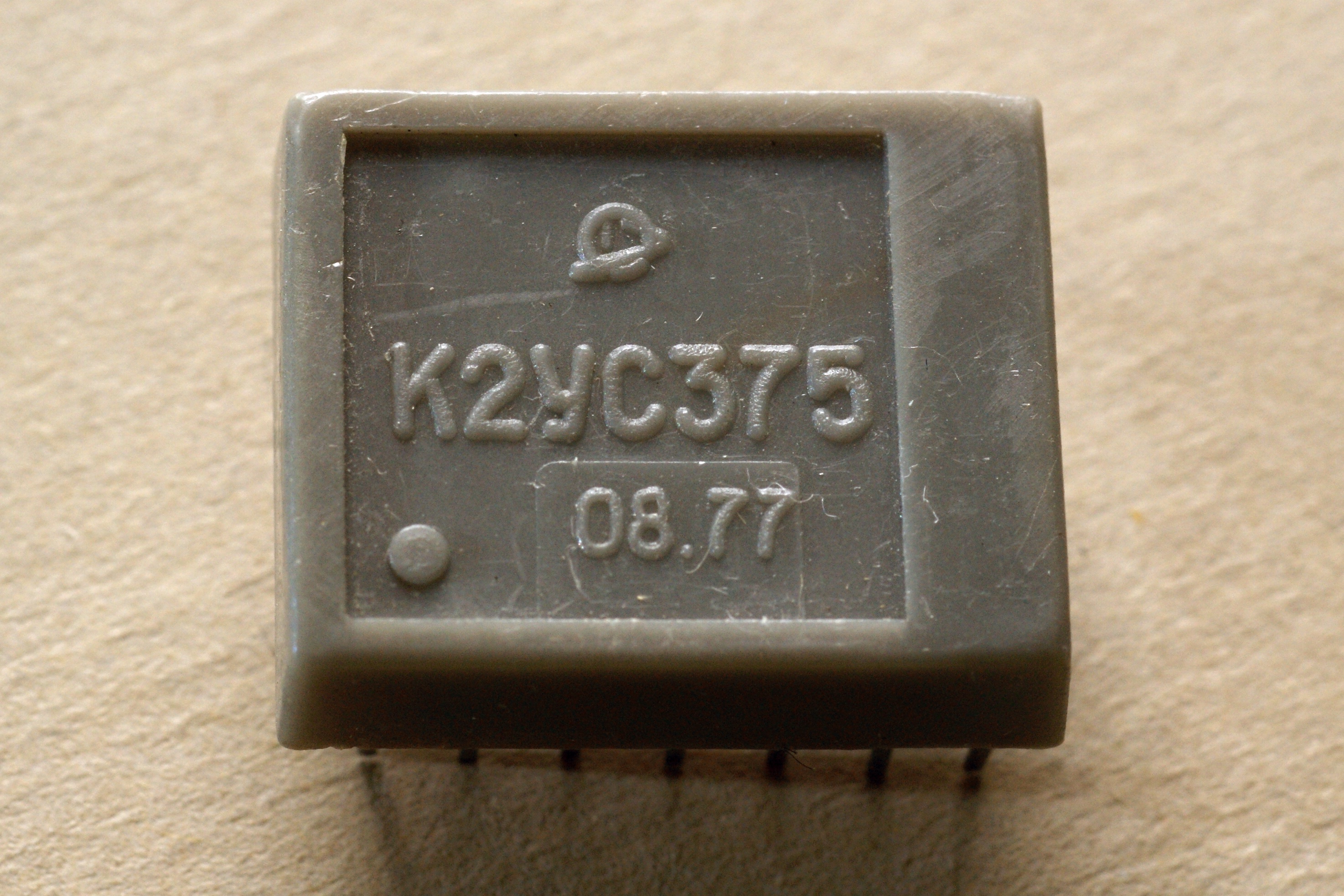

| Оконечный усилитель записи совместно с усилители индикатора уровня записи.
Справочный лист на неё.
Смена названий: * см. примечание к К237УЛ3. |
 |
 |
 |

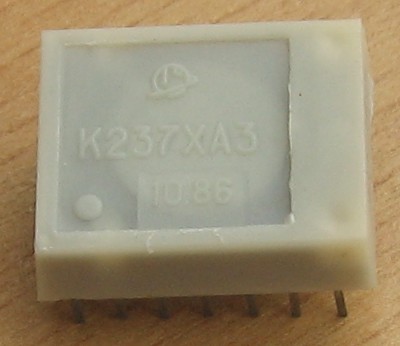

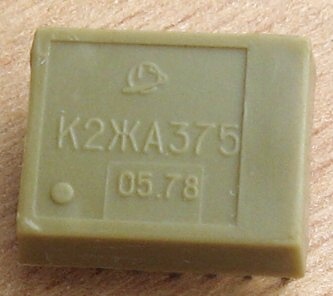

| Усилитель и преобразователь частоты УКВ диапазона.
Справочный лист и паспорт (от scAvenger'а) на неё. Смена названий: * см. примечание к К237УЛ3.
|
 |
