246ая серия

Еще одна очень редкая серия, для бытовой малогабаритной радиоаппаратуры. Производитель - Рижский НИИМП (в дальнейшем ПО "Альфа").

В состав серии входили только две микросхемы, обе - наборы резисторов, предназначенные для совместной работы с другими элементами при сборке электронной аппаратуры.

Условия эксплуатации

Температура окружающей среды -10...+50°С
Относительная влажность воздуха при +25°С до 98%
Вибрационные нагрузки (в диапазоне 5-600 Гц) до 5 g
Многократные удары с ускорением до 15 g
Линейные нагрузки с ускорением до 25 g

К2НС461

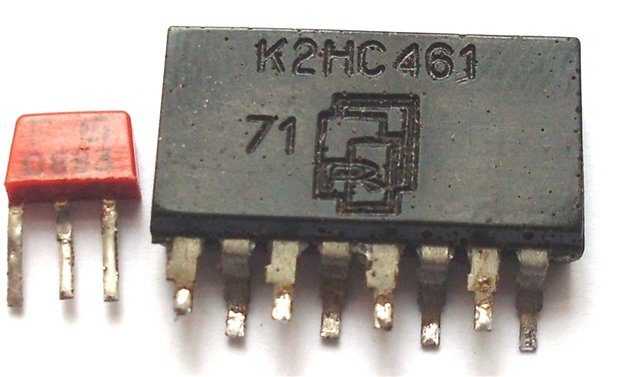

микросборка К2НС461
(фото с форума Портативное ретрорадио)

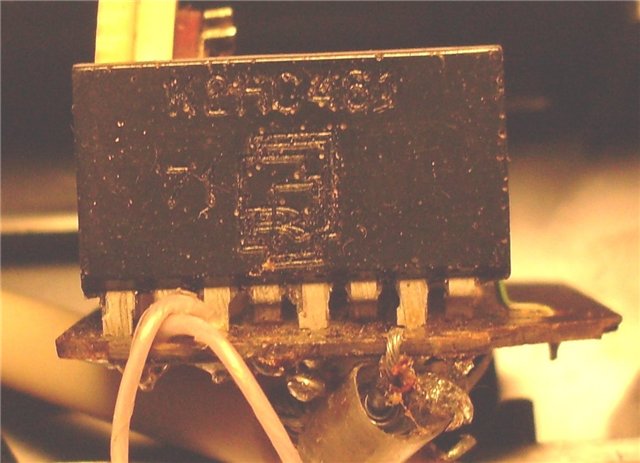

микросборка К2НС461
(фото с форума Портативное ретрорадио)

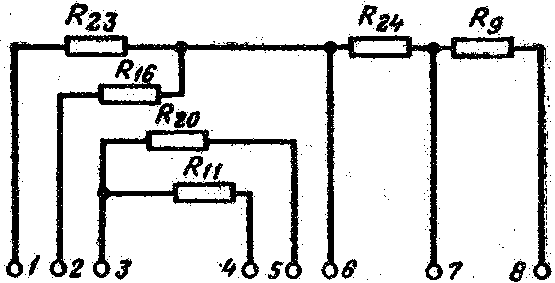

Резистор R9 270 Ом±20% — 37 мВт.
Резистор R11 4,3 кОм±10% — 12,5 мВт.
Резистор R16 12 кОм±10% — 34,7 мВт.
Резистор R20 750 Ом±10% — 20,2 мВт.
Резистор R23 2,4 кОм±10% — 22,2 мВт.
Резистор R24 390 Ом±20% — 43 мВт.

Источники:

1. Справочник по полупроводниковым диодам, транзисторам и интегральным схемам. Под общ. ред. Н. Н. Горюнова. Изд. 3-е, переработ. и доп. М., "Энергия", 1972.
