"старая" 248ая серия

Старое обозначение 448ой серии. В дальнейшем номер 248 получила совсем иная серия микросхем.

Производитель - Минский радиозавод им. Ленина (позднее ПО "Горизонт").

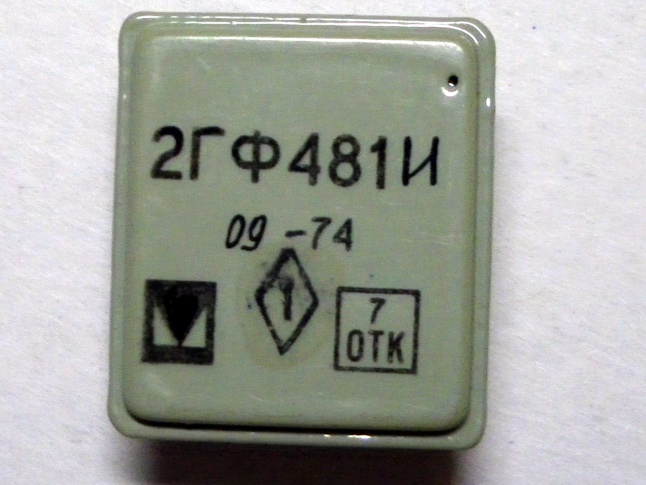

2ГФ481Б, 2ГФ481Ж, 2ГФ481И

Ждущий мультивибратор, старое название микросхем 448АГ1И и т.п.

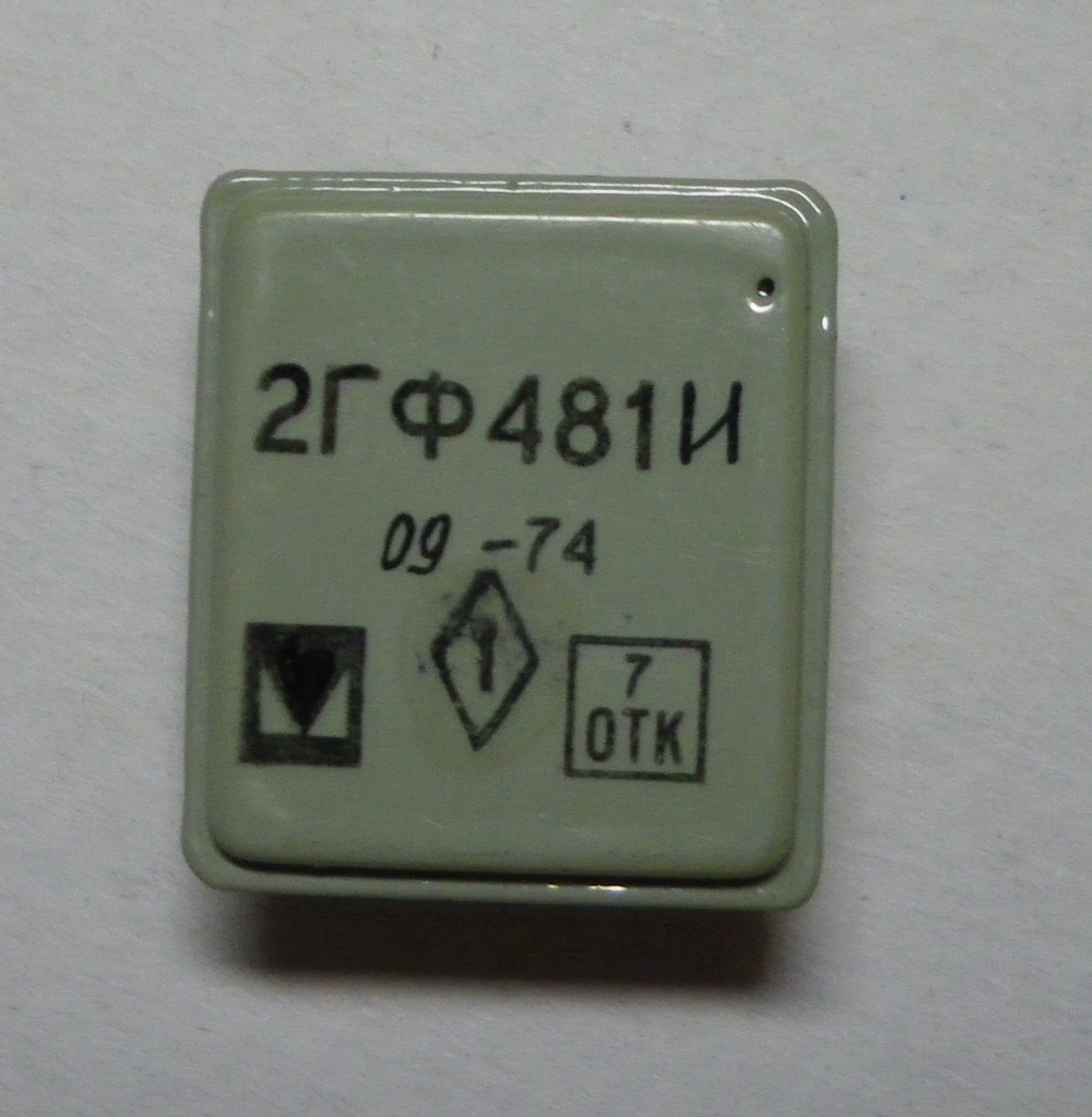

(фото с форума Портативное ретрорадио)

полный размер

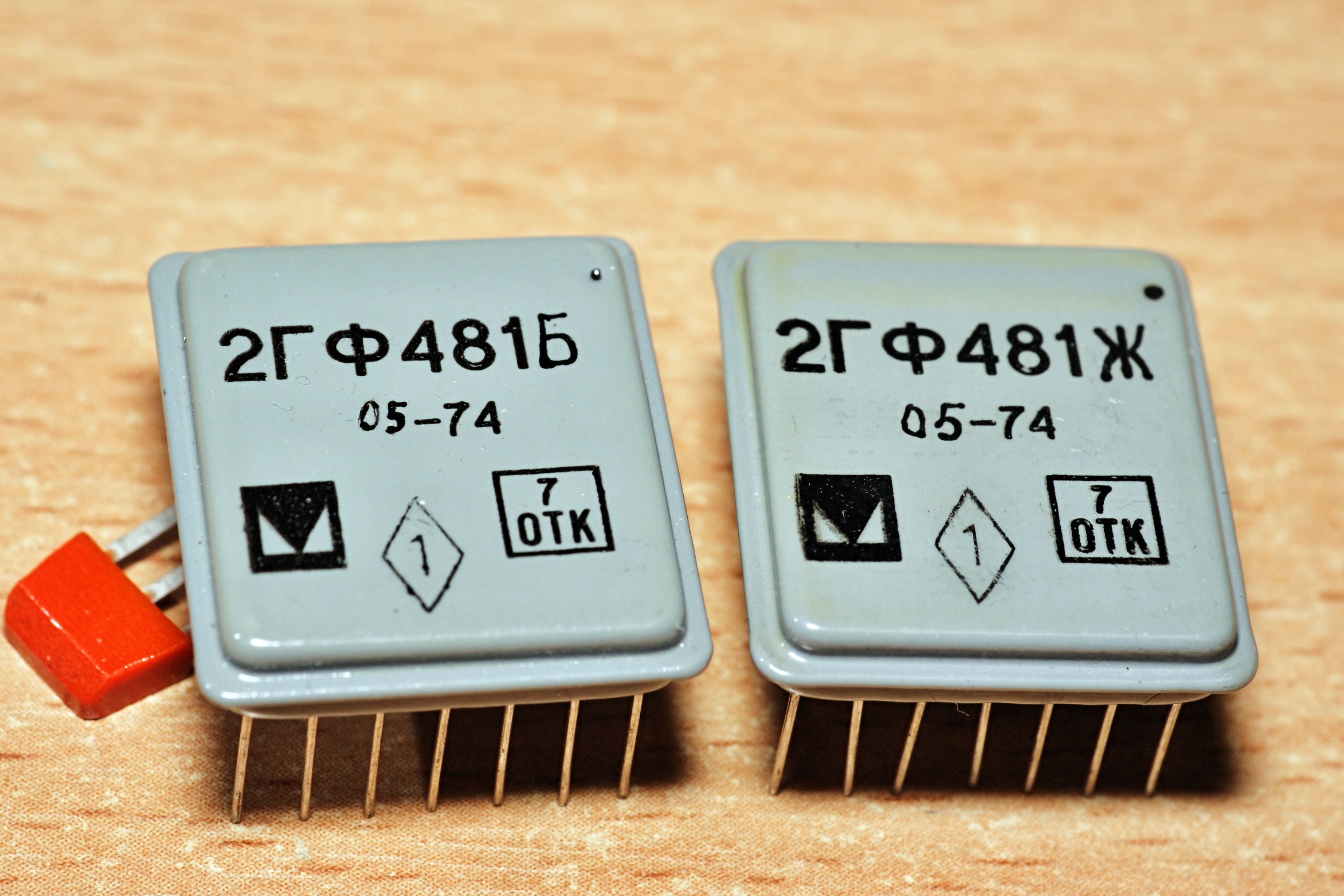

(фото с форумов Балансера - Ретроэлектроника)
полный размер

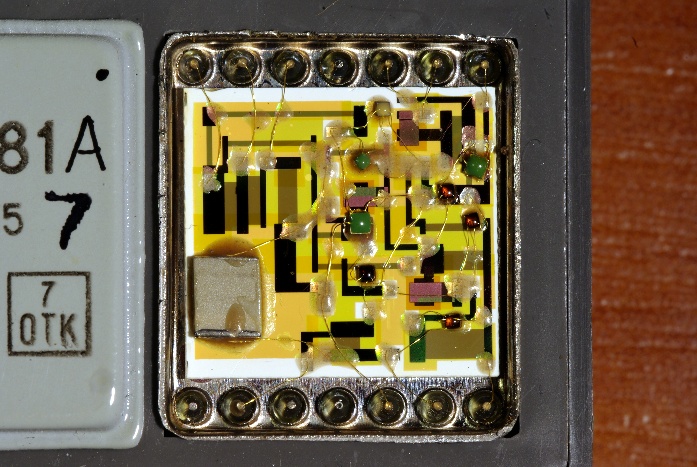

(фото с форумов Балансера - Ретроэлектроника)

2ГФ483Е, 2ГФ483П, 2ГФ483Р

Автоколебательный мультивибратор, предназначенный для генерирования прямоугольных импульсов с частотой следования от 50 до 1000 кГц. Предполагаю, что это старое название микросхем 448ГГ1.

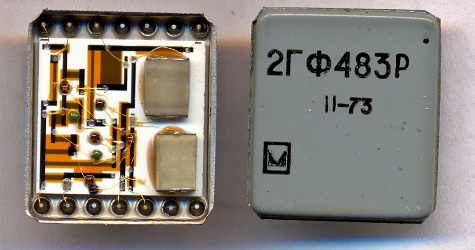

((фото с форума Радиокартинки)

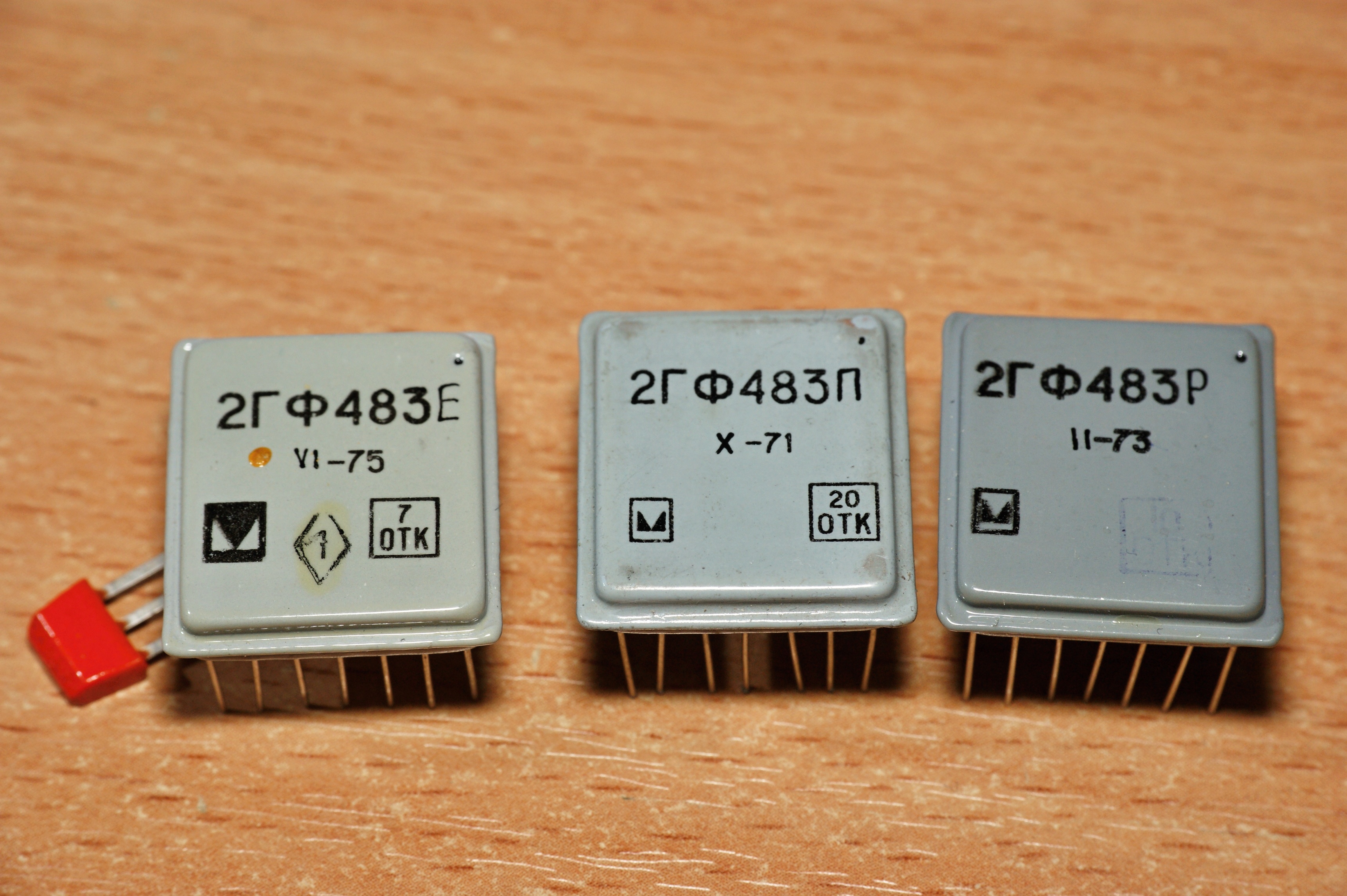

((фото с форума Радиокартинки)

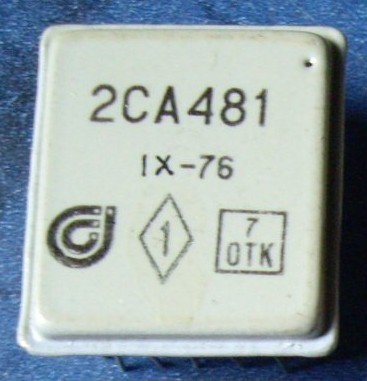

2СА481

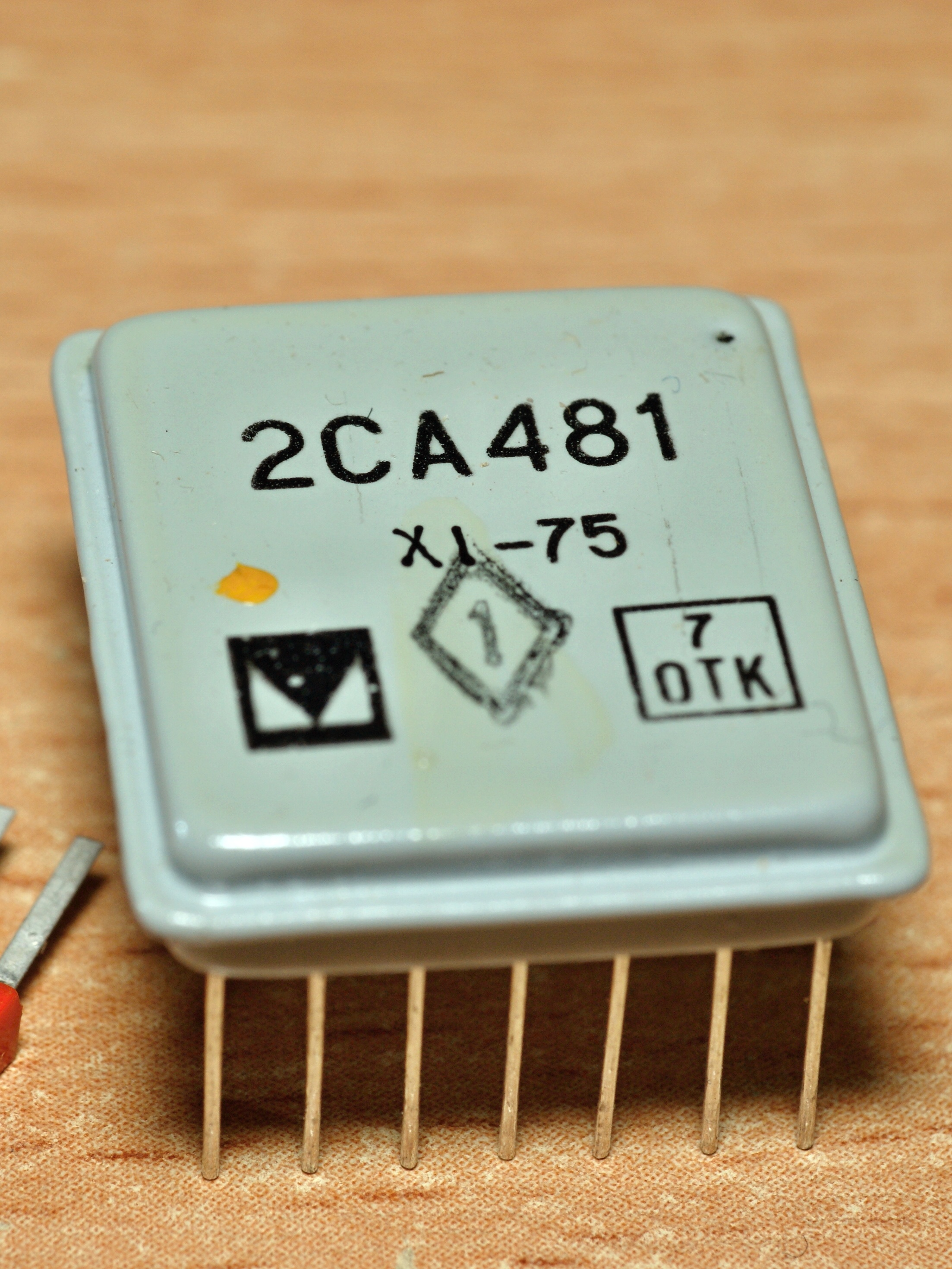

(фото Валерия aka собиральщик)

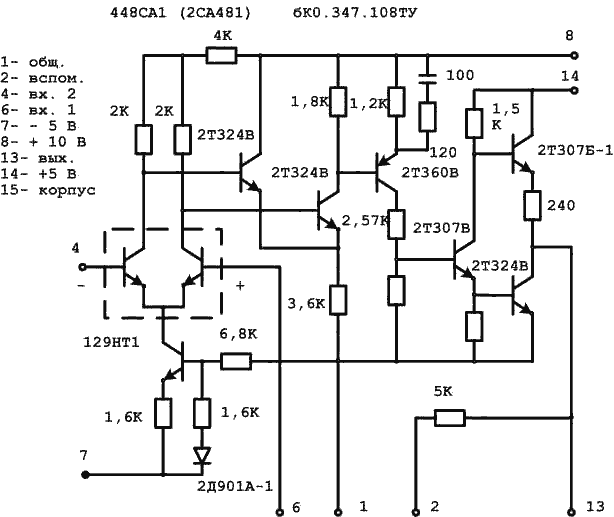

Амплитудный дискриминатор, предназначенный для селекции и формирования импульсных сигналов положительной полярности. Микросхема представляет собой двухкаскадный дифференциальный усилитель, на выходе которого включен формирователь логического сигнала. Это ранние выпуски микросхемы 448СА1.

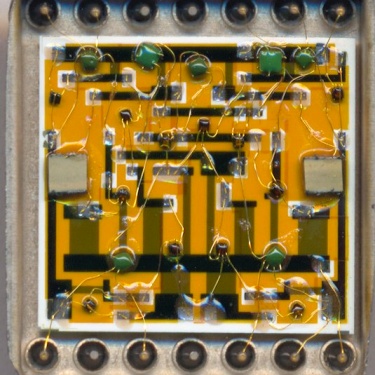

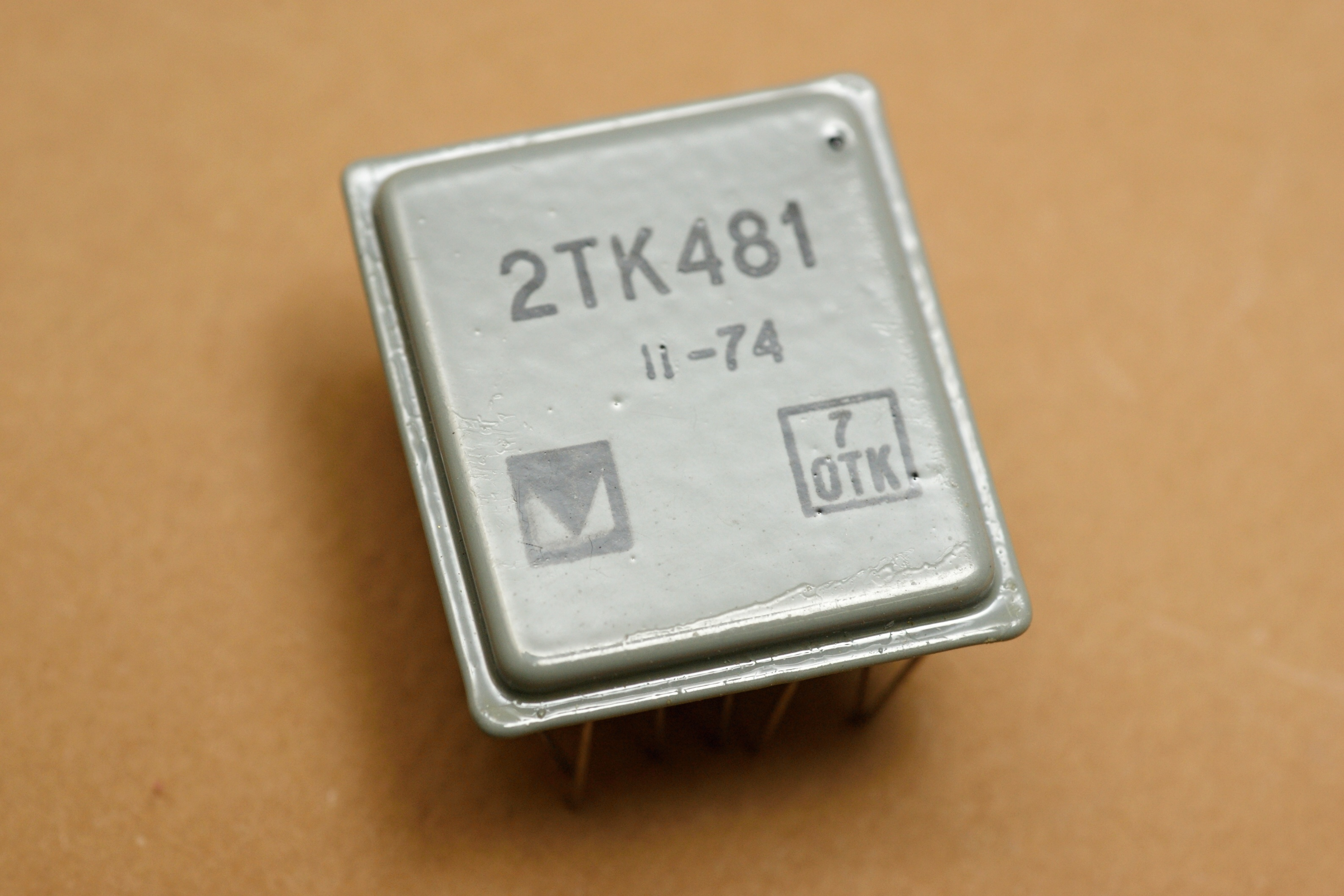

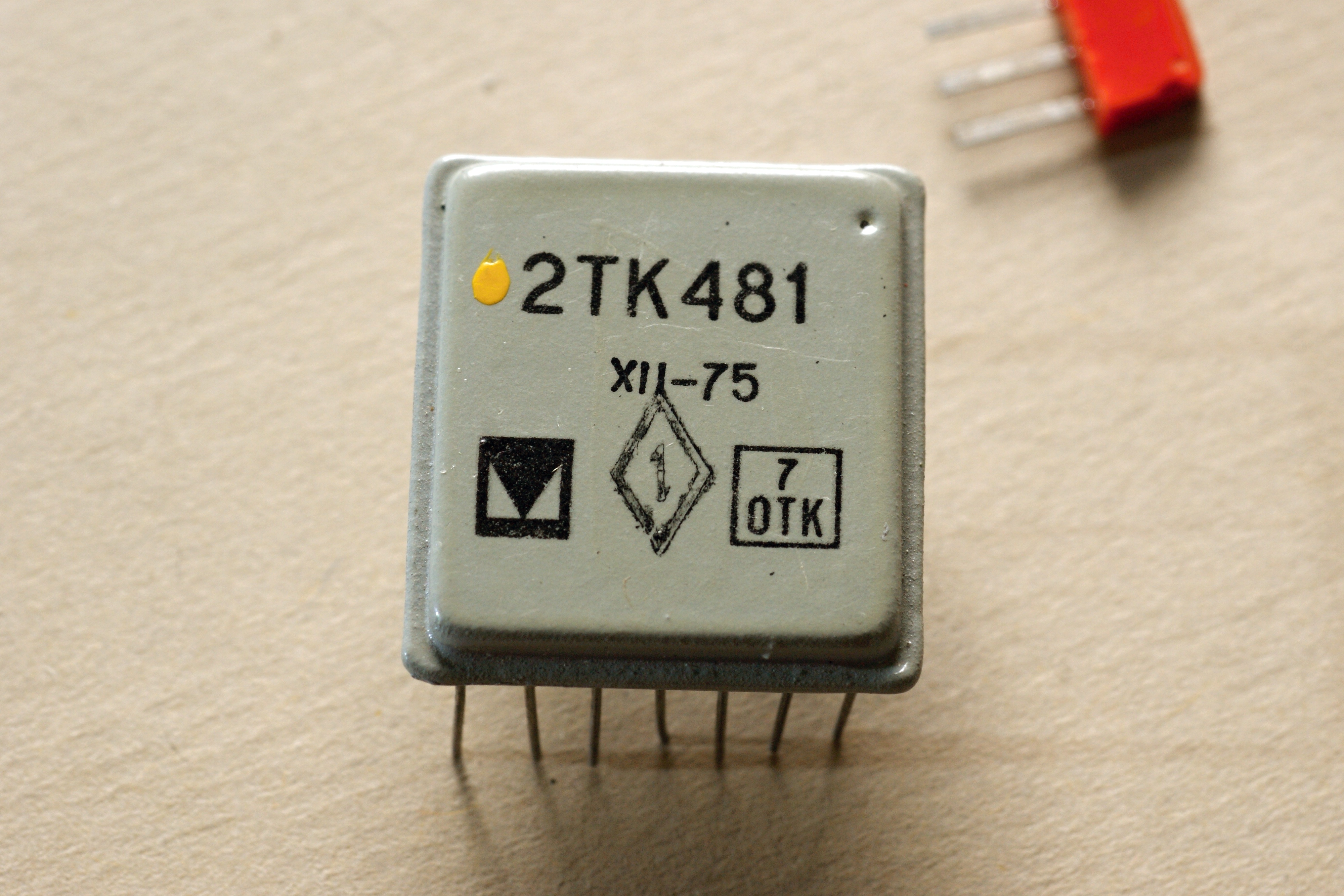

2ТК481

Некий статический триггер.

Полагаю, что это раннее название микросхемы 448ТВ1 (J-K триггер, амплитуда выходных импульсов 0,33...3,2 В, напряжение питания +5 В).

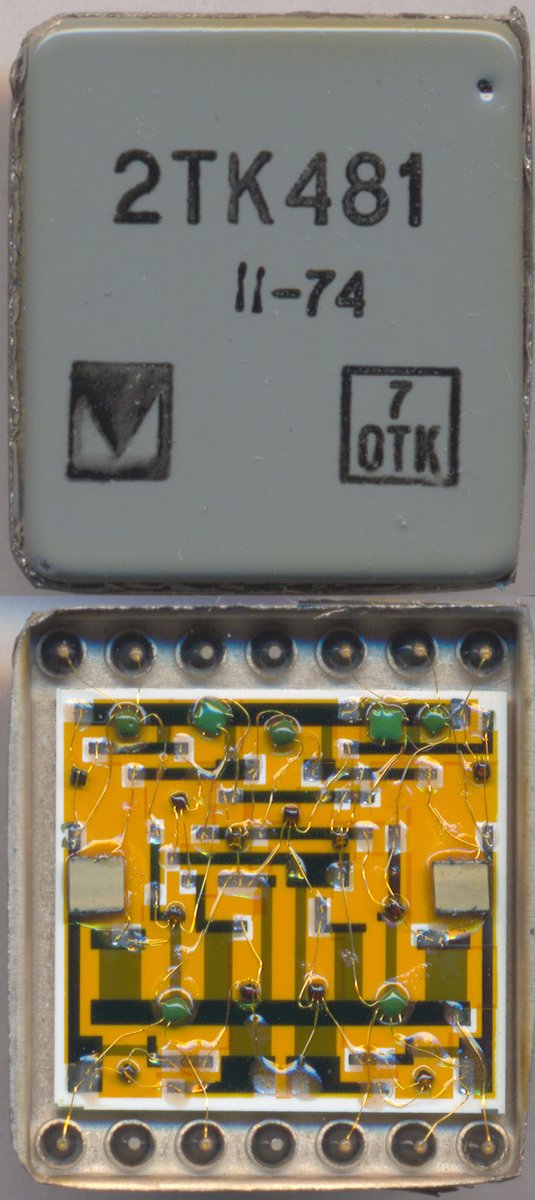

(фото с Форума радиодеталей)

Источники:

1. Бескорпусные полупроводниковые приборы. М., "Энергия", 1973.
