260ая серия

В серии несколько микросхем - наборов пассивных элементов, изготовленных по гибридно-пленочной технологии. Предназначены они для построения усилителей промежуточной частоты с использованием навесных активных элементов и контуров.

Применялись микросхемы этой серии, насколько я знаю, в ЗРС С-300В.

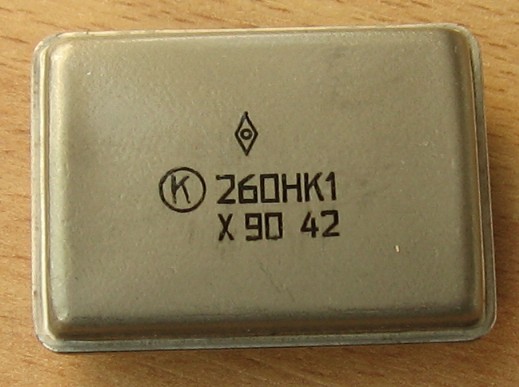

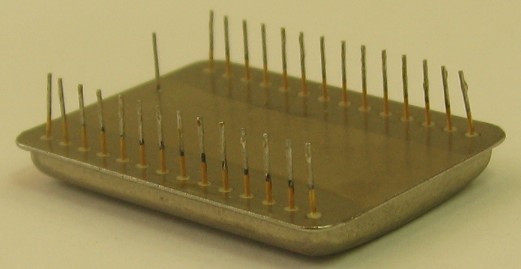

260НК1

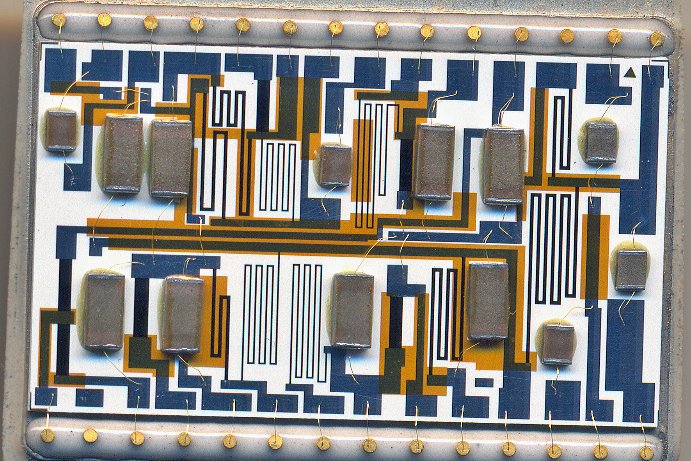

260НК1 представляет собой комбинированный набор элементов, содержащий 16 резисторов сопротивлением от 100 Ом до 10 кОм и 13 конденсаторов емкостью от 1000 до 4700 пФ. Микросборка предназначена для создания малошумящих УПЧ.

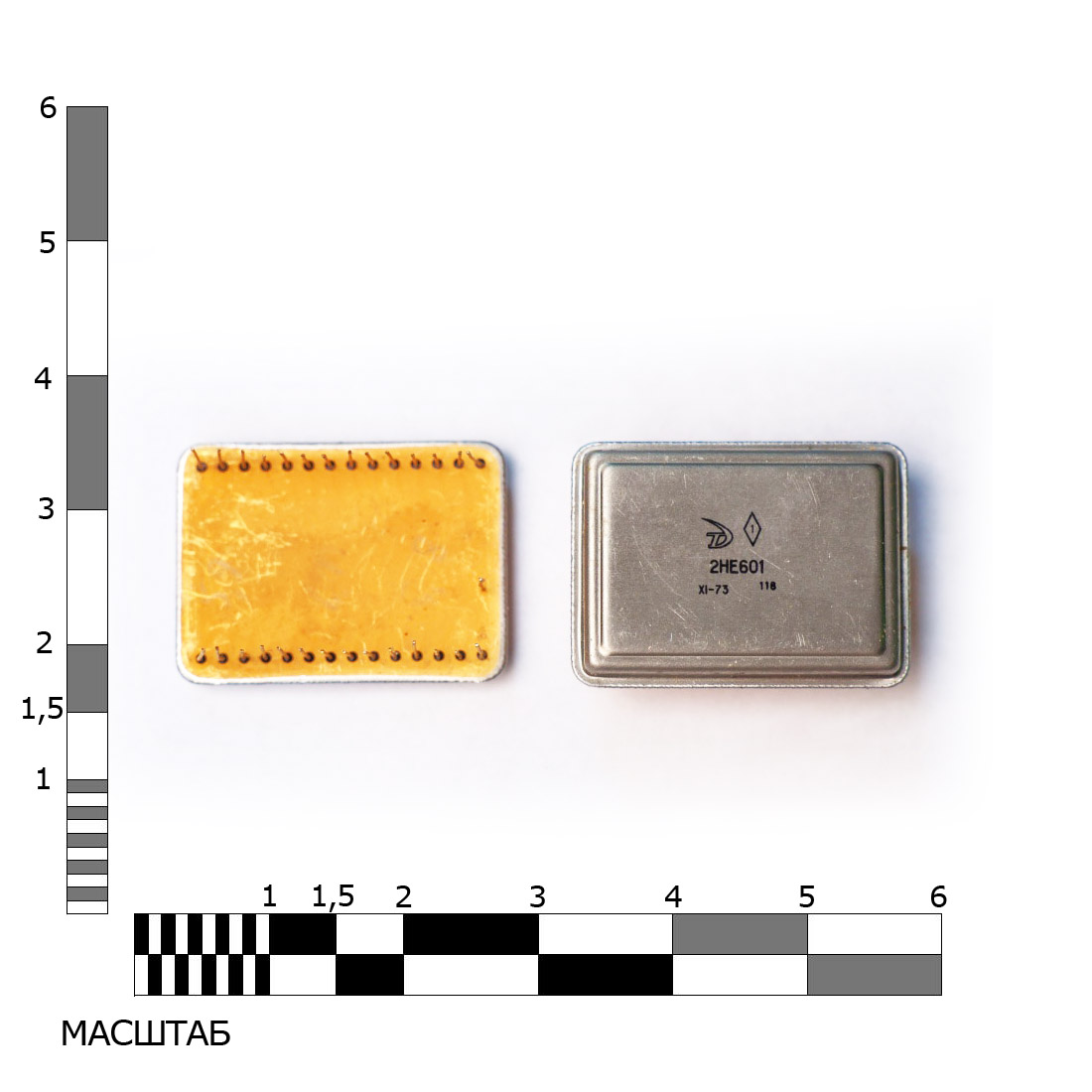

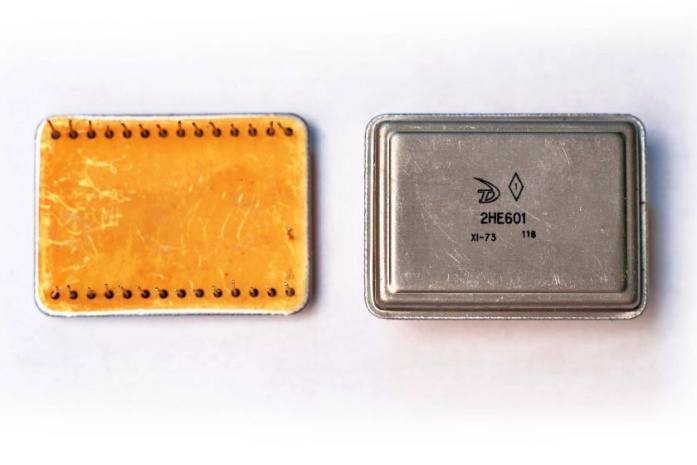

У меня есть данные на 2НЕ601, это её старое название.

Производитель - Московский радиотехнический завод.


(фото Александра Назаренко)

Условия эксплуатации

Синусоидальная вибрация в диапазоне частот 1…2000 Гц, амплитуда ускорения 20 g
Механический удар одиночного действия с пиковым ударным ускорением 500 g, длительность действия ударного ускорения 0,1…0,2 мс
Механический удар многократного действия с пиковым ударным ускорением 150 g, длительность действия ударного ускорения 1…5 мс
Линейное ускорение 200 g
Акустический шум в диапазоне частот 50…10000 Гц, уровень звукового давления 130 дБ
Повышенная рабочая температура среды +85°С
Пониженная рабочая температура среды -60°С
Изменения температуры -60'С...85°С
Повышенная влажность (по VII степени жесткости ГОСТ 20.57.406-81) 98% при температуре +35°С
Атмосферное пониженное давление 5 мм рт.ст.
Атмосферное повышенное давление 3,0 ата

Источники:

1. Каталог интегральных микросхем. Часть II (аналоговые).- Центральное бюро применения. 1975.
2. Микросхемы и их применение/Батушев В.А., Вениаминов В.Н., Ковалев В.Г. и др. - М.: Энергия, 1978 (Массовая радиобиблиотека; Вып. 967).
