276ая серия

Редко встречающаяся серия. Включает в себя наборы элементов для построения активных RC-фильтров.

Производитель - 1-ый Московский завод радиодеталей.

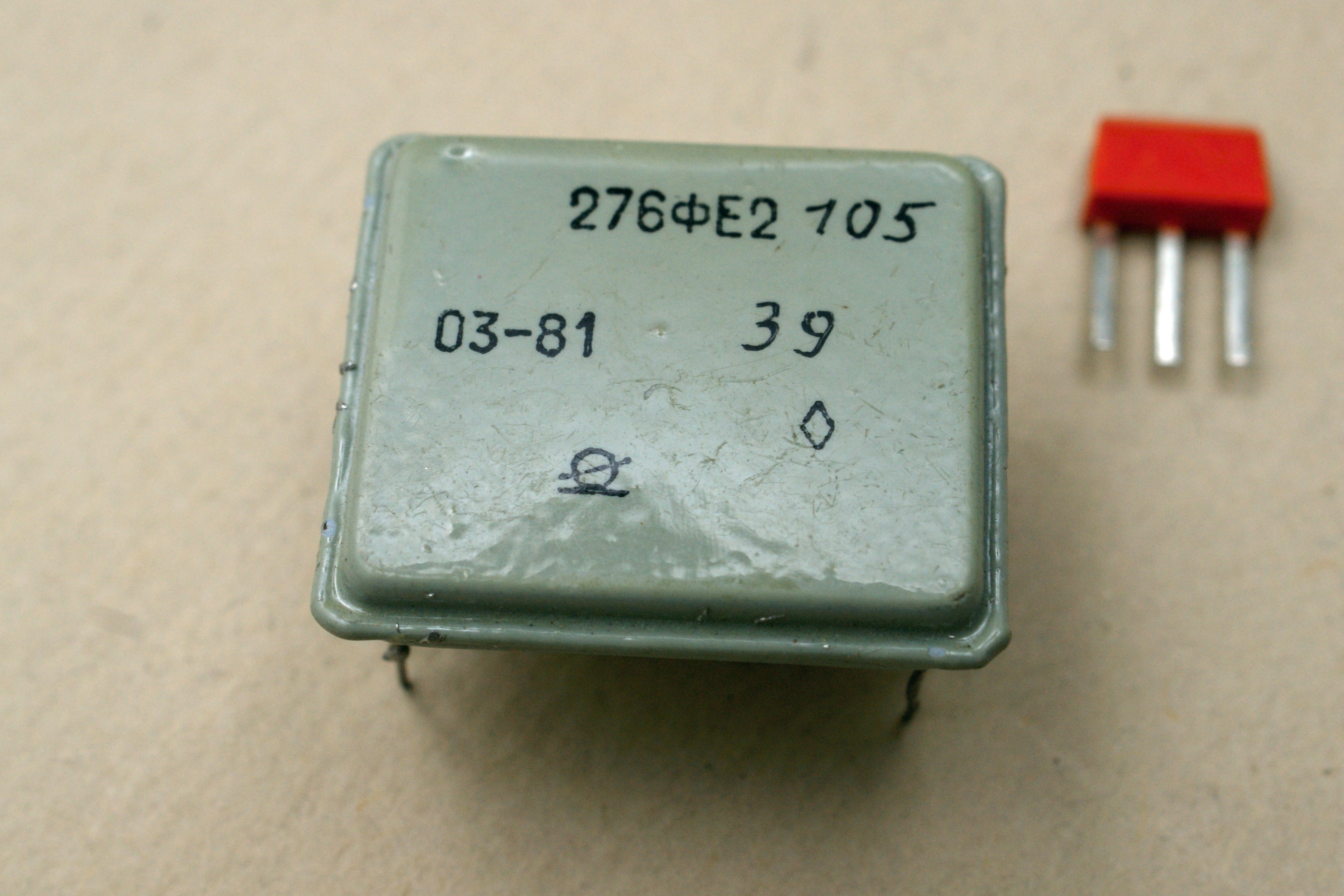

276ФЕ2-121

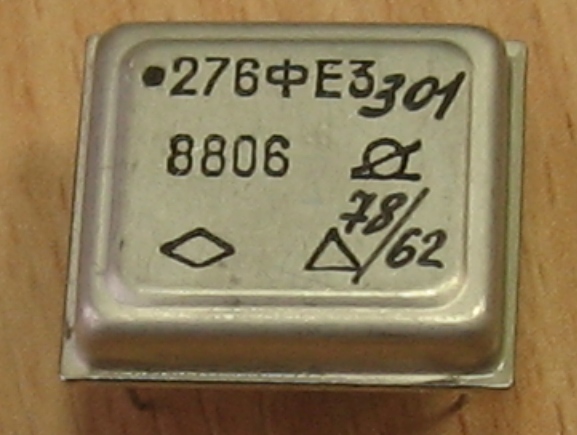

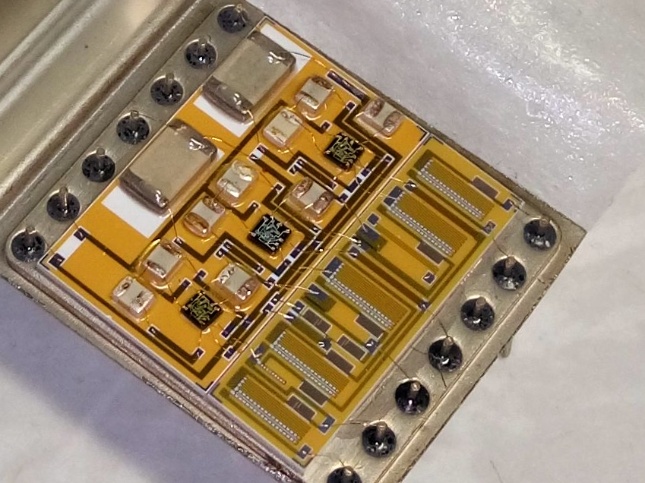

276ФЕ3-301

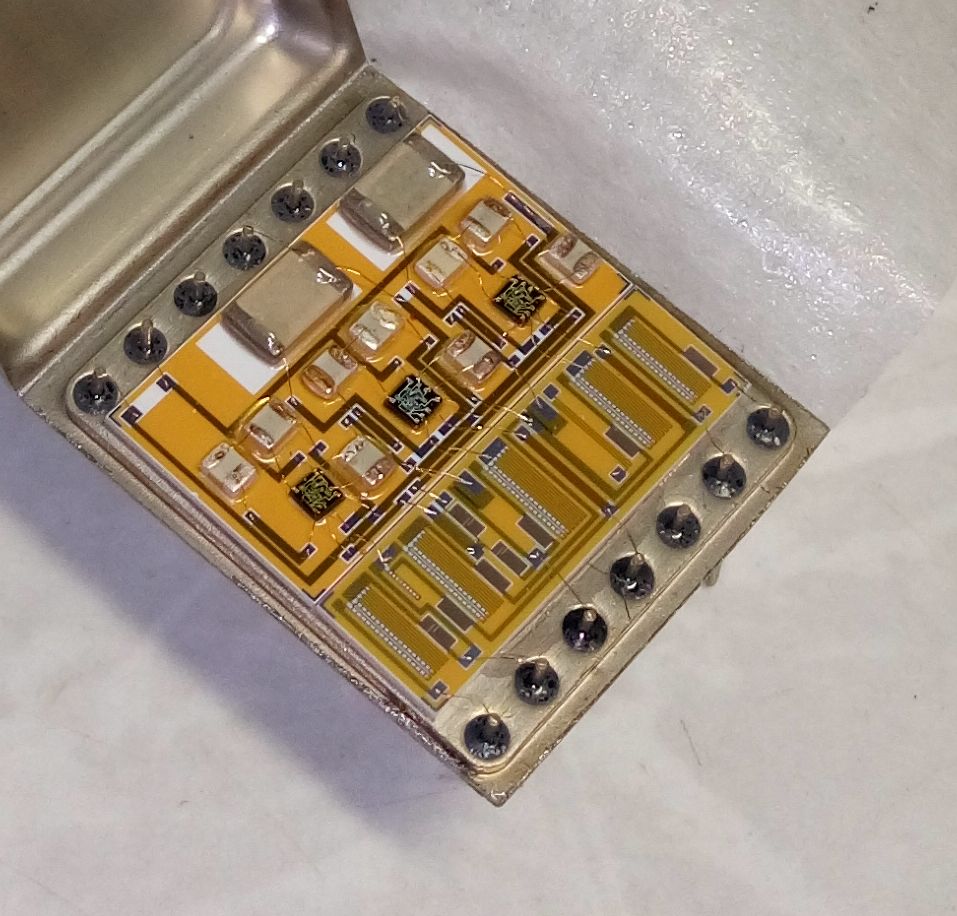

Набор звеньев активных полосовых RC-фильтров. Подробностей почти нет, увы.

(фото Александра Назаренко)

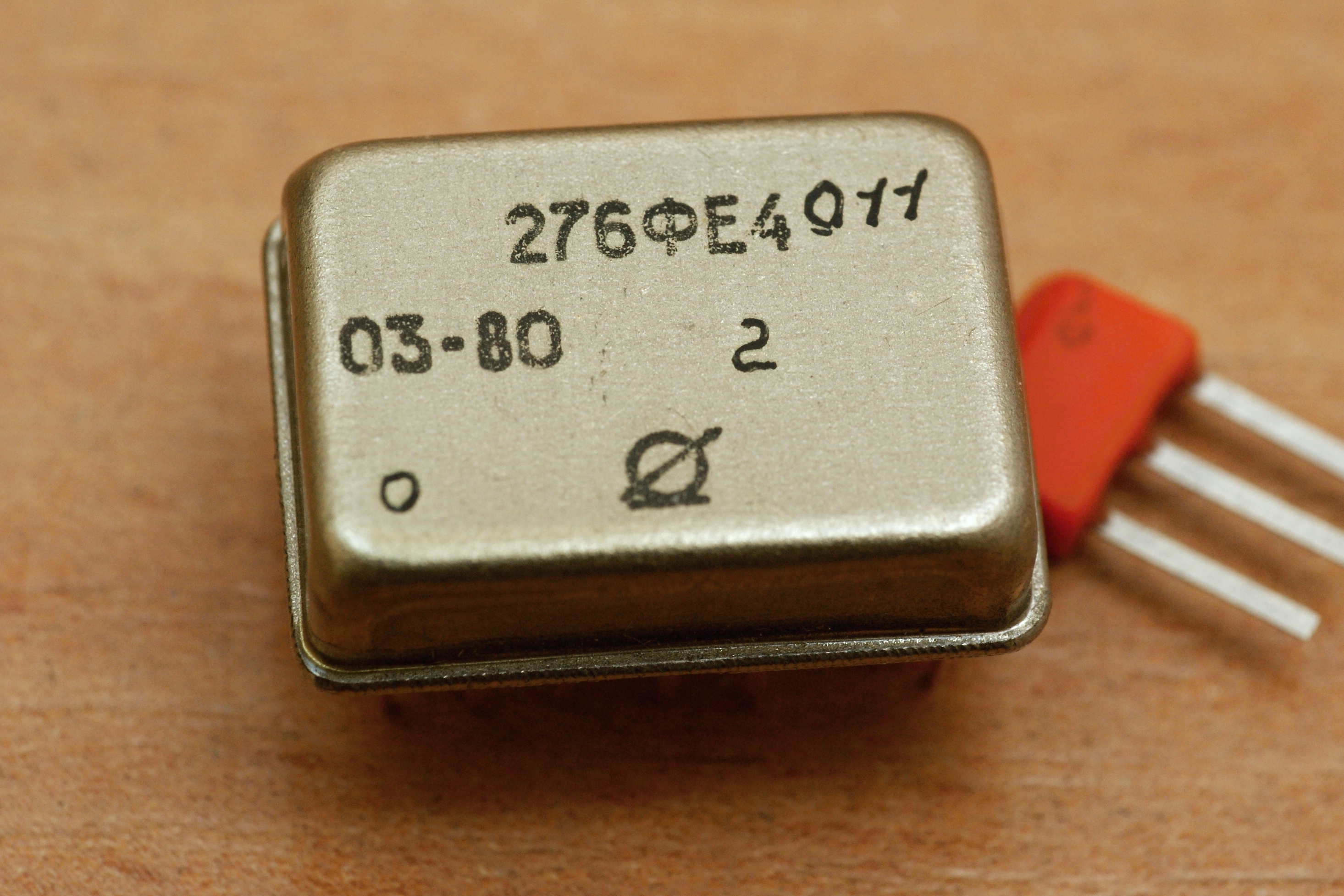

276ФЕ4-011

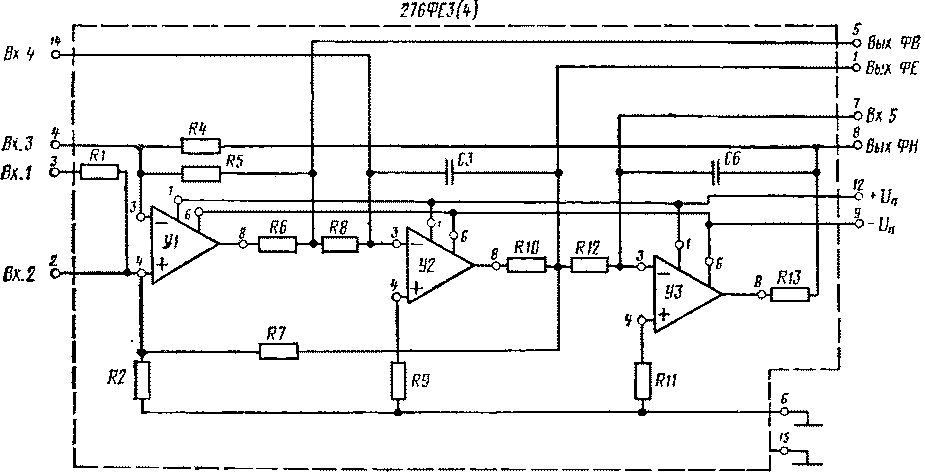

Набор звеньев активных полосовых RC-фильтров; схема одинакова с 276ФЕ3.

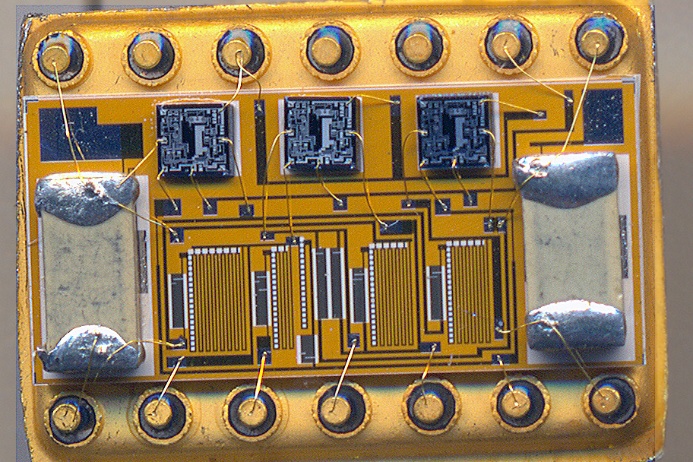

Хотя топология микросборки отличается сильно, да и кристаллы операционников разные (в ФЕ4 140УД6, в ФЕ3 153УД1).

(фото Александра Назаренко)

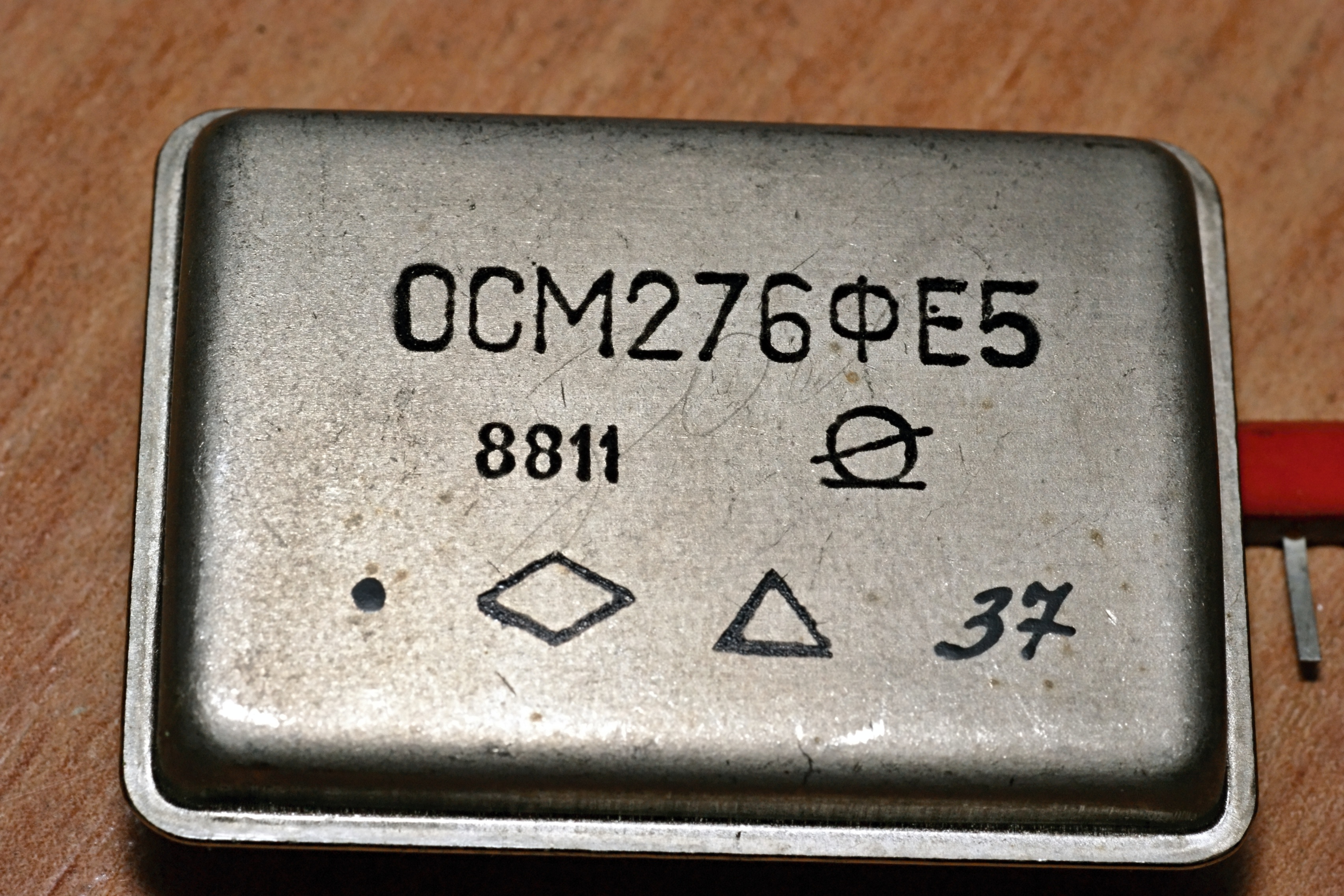

276ФЕ5

Двухканальный активный RC-фильтр с фазовым преобразованием сигналов. Подробностей нет, увы. Судя по "ОСМ" - шибко военная микросхема была...

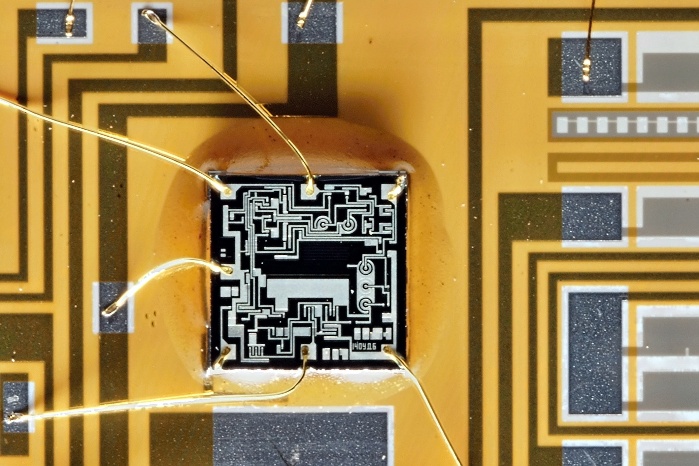

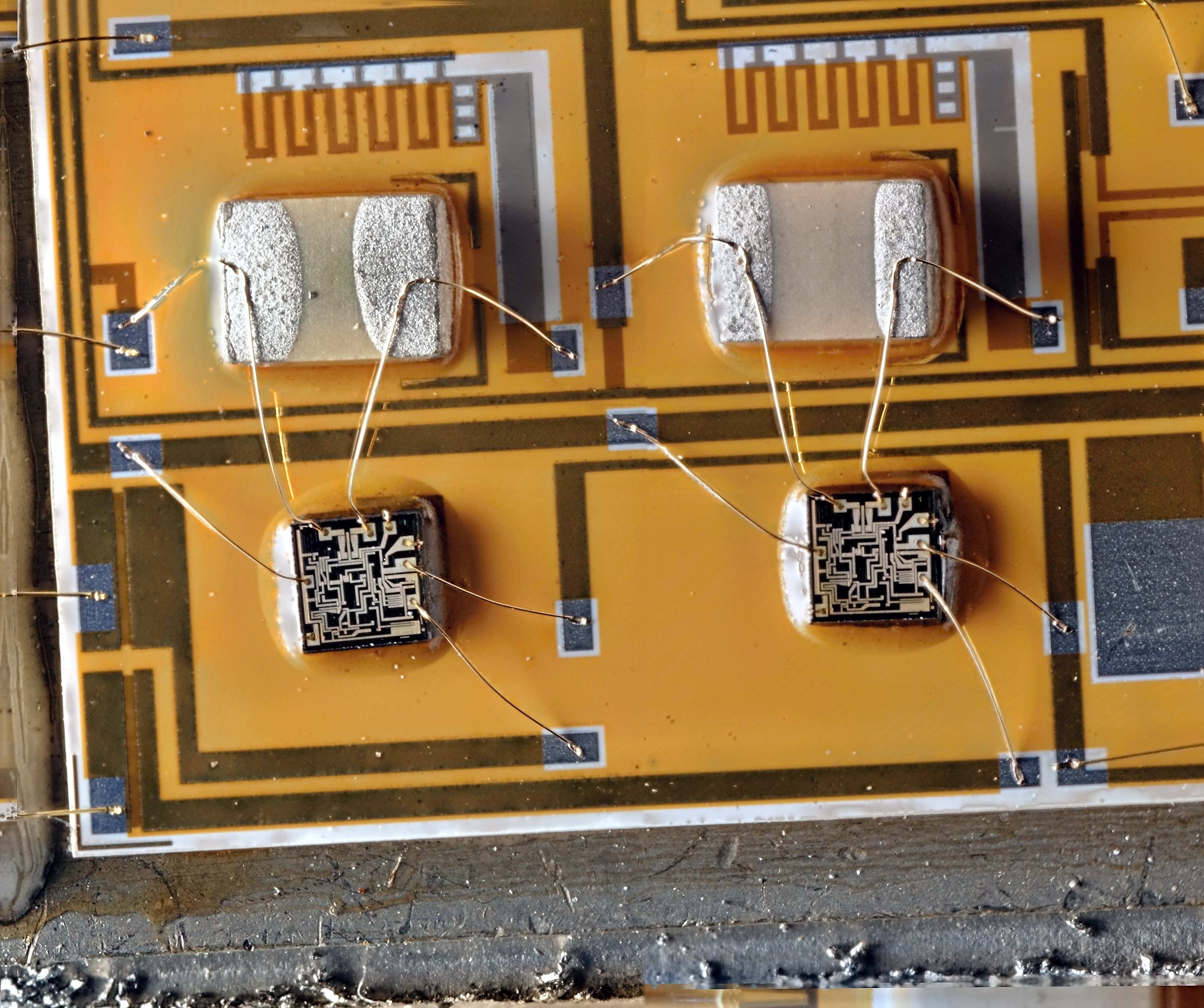

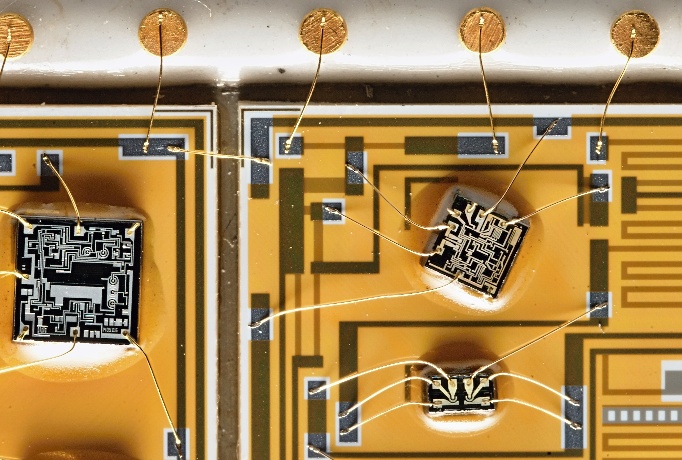

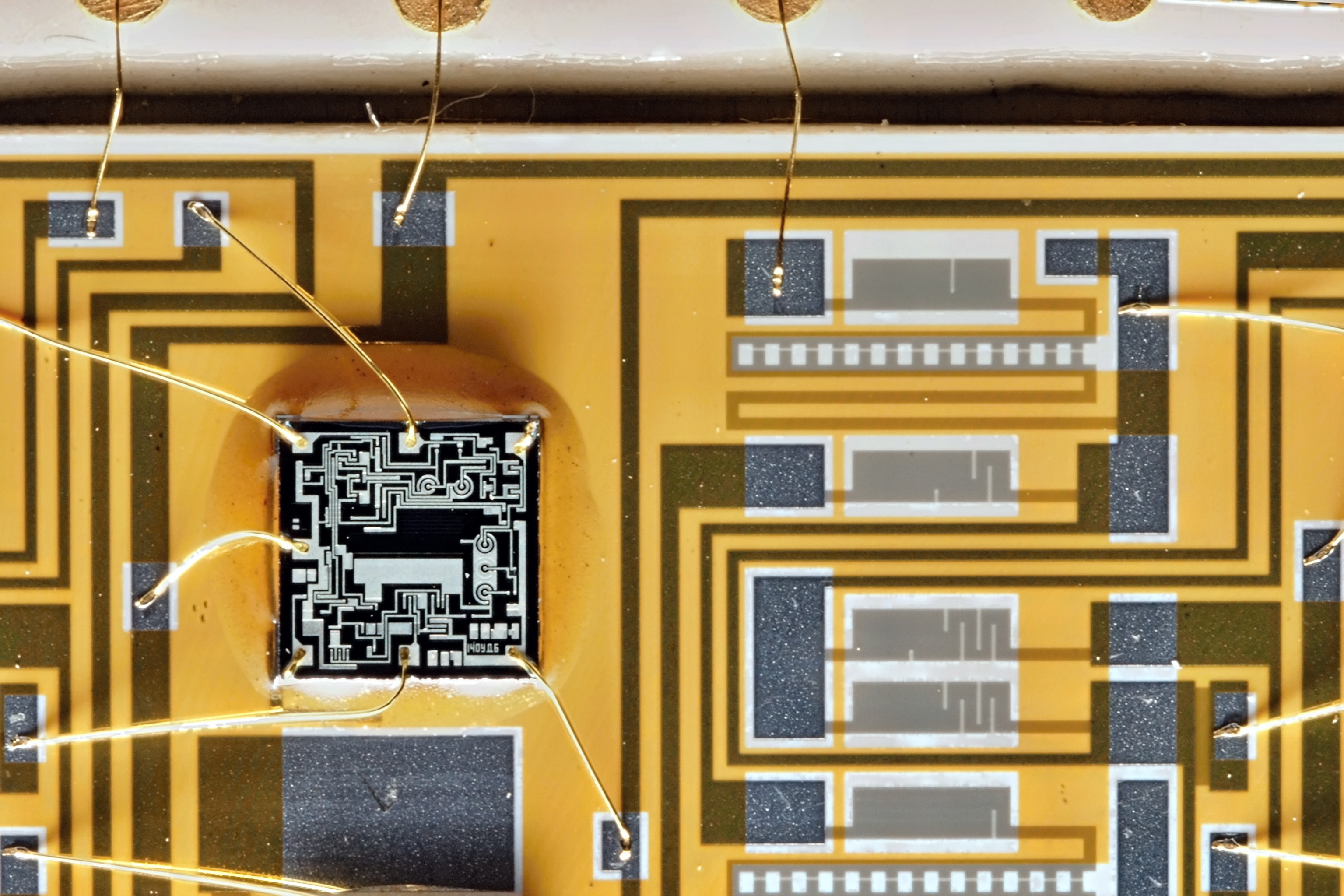

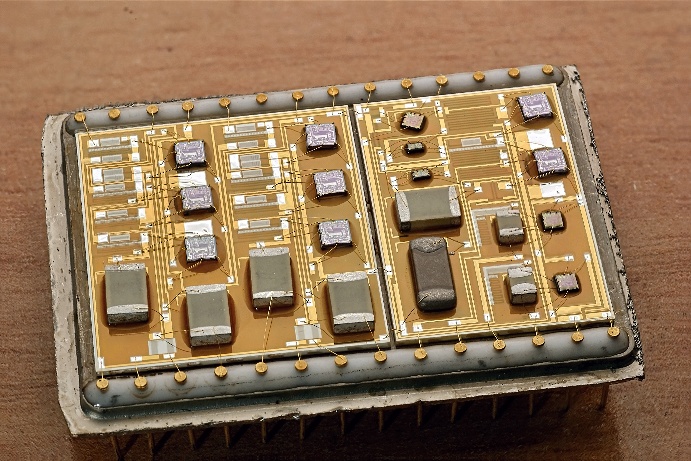

Внутри восемь кристаллов 140УД6 и три пока неопознанных микросхемы.
