278ая серия

Серия предназначена для видеофонов и телевизоров. Увы, подробностей по этой серии почти нет.

Производитель - "Гириконд", г.Санкт-Петербург.

Интенсивность отказов (согласно ОСТ4 ГО.202.014 ред.1-75) - 0,20х10-6 1/час

К278ГС1

Генератор стирания. Корпус 2115.14-1.

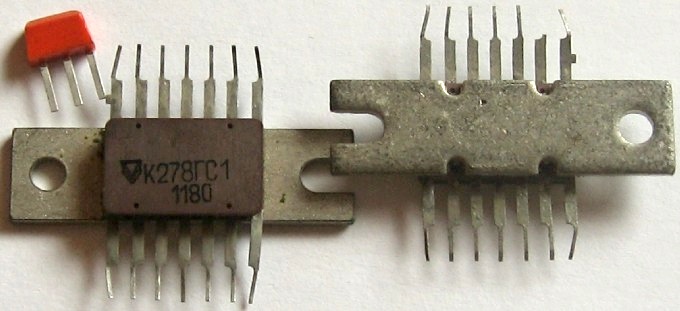

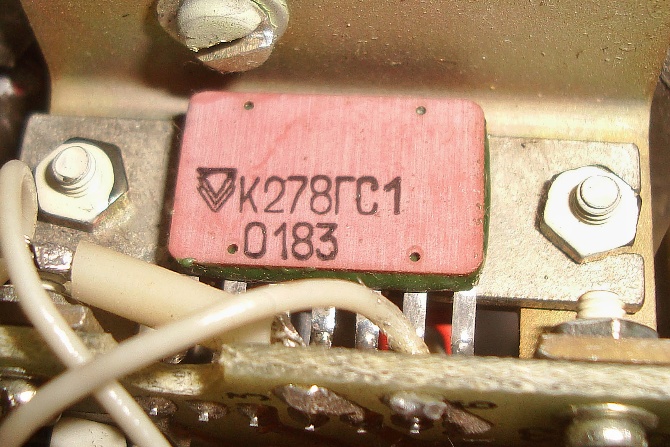

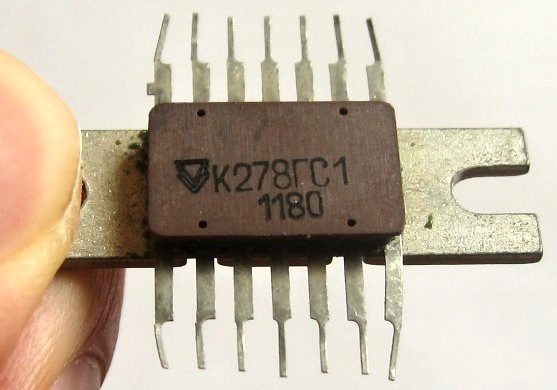

Качество изготовления корпуса видно на фото...

Использовалась, к примеру, в отечественном катушечном видеомагнитофоне "Электроника-591 видео" :


(фото с форума Портативное ретрорадио)

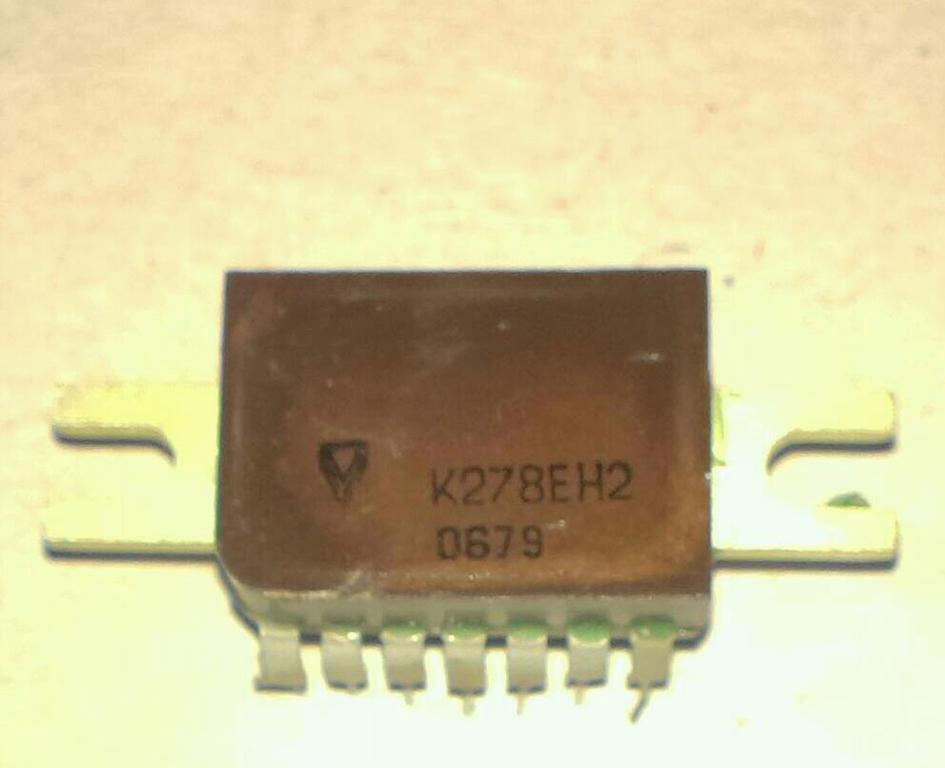

К278ЕН1, К278ЕН2

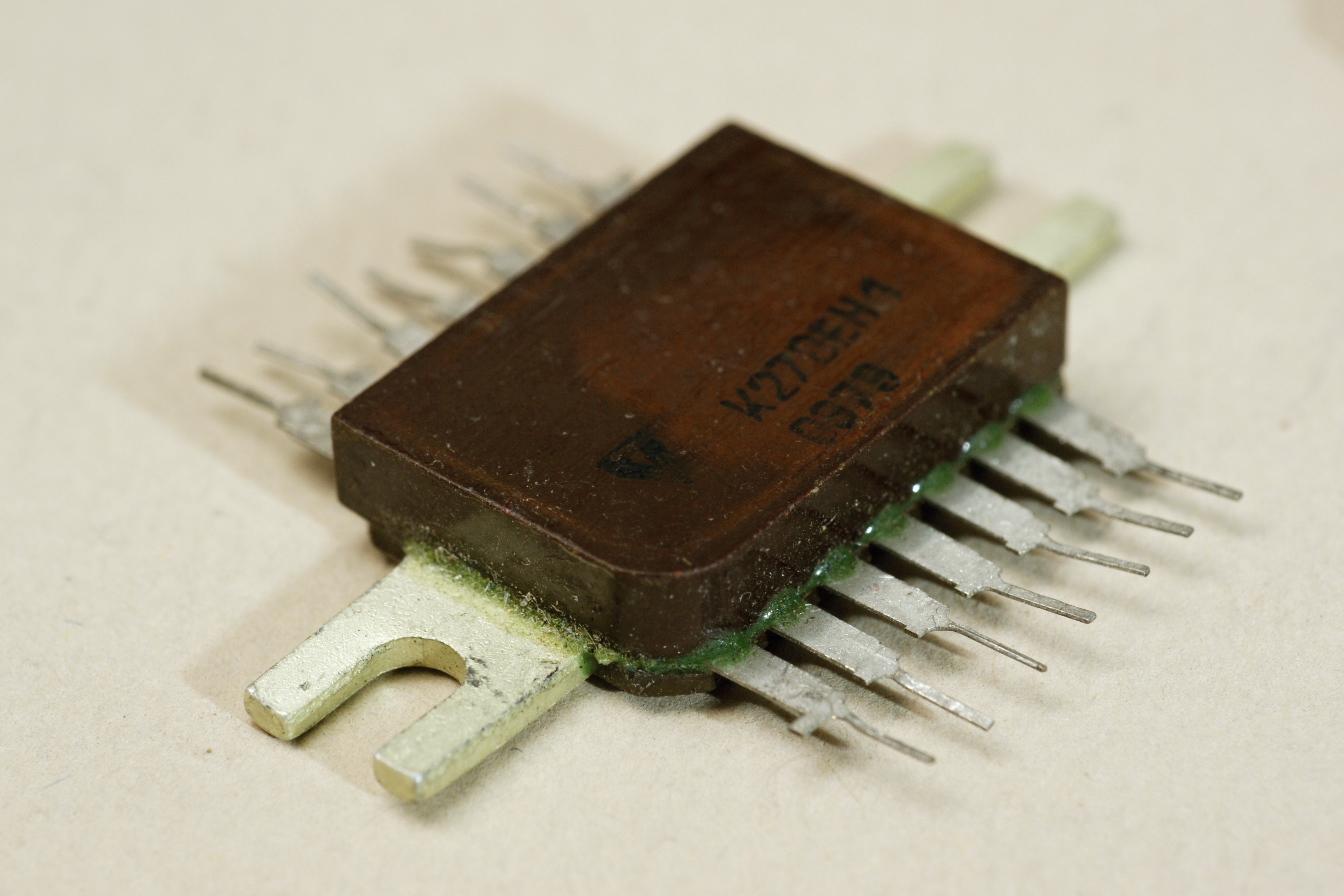

(фото с форума Портативное ретрорадио)

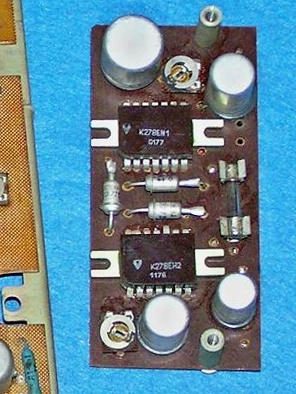

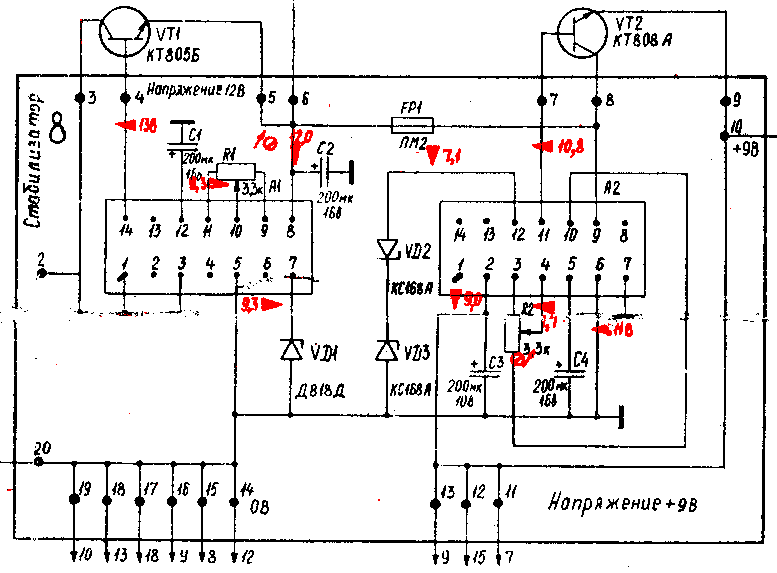

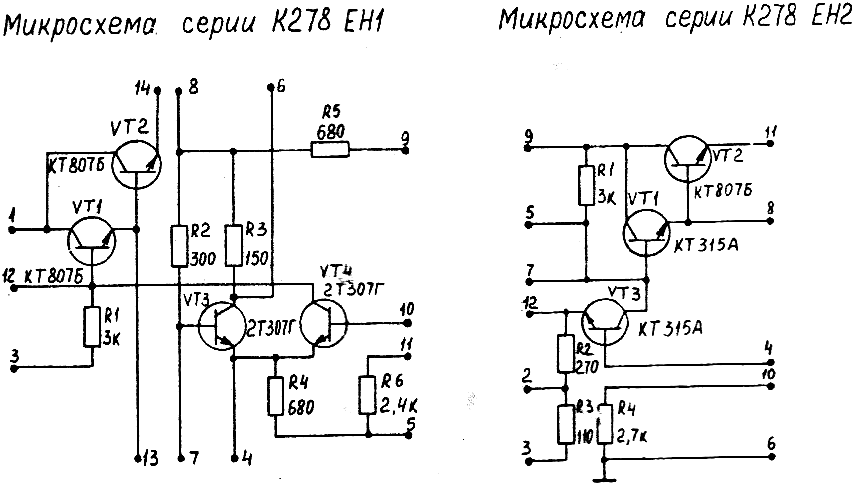

Микросхемы стабилизаторов напряжения, применялись совместно в блоке питания отечественного катушечного видеомагнитофона Л1-08.


(фото с сайта Винтажная техника)


(фото с форума Радиокота)

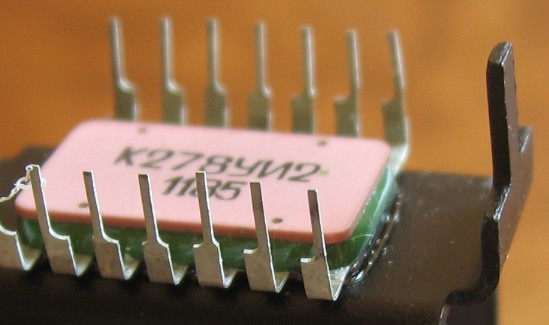

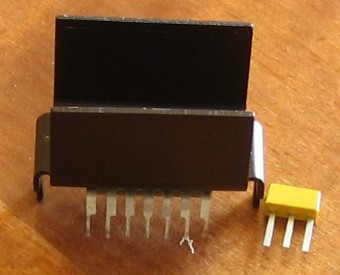

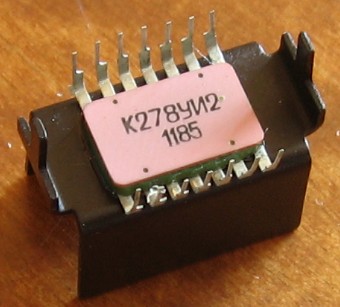

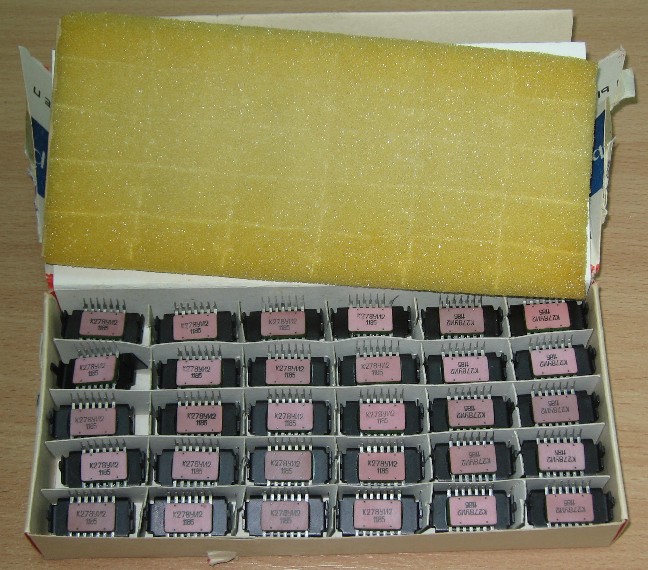

К278УИ2, К278УИ2М

Выходной видеоусилитель.

Электрические параметры

Напряжения питания - 12, 24, 150 В

Минимальное выходное напряжение видеоусилителя - 90 В

Микросхема применялась в блоке видеоусилителя переносных телевизоров 4ПИЦТ-25-IV («Электроника Ц-430», «Электроника Ц-432»)

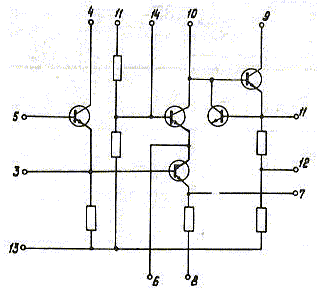

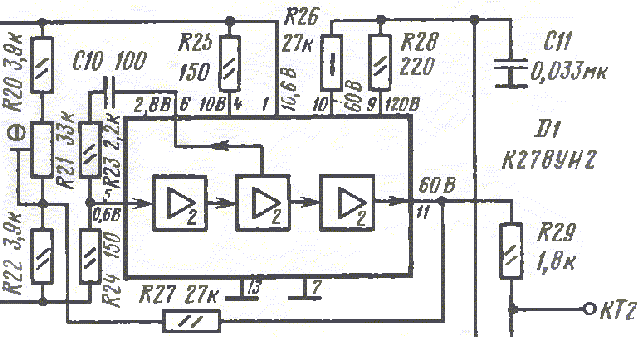

Вот пример схемы включения (из "Электроники Ц-430"):

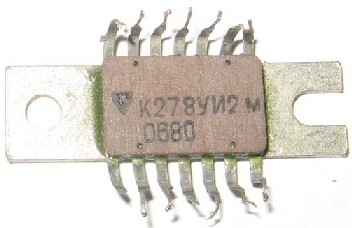

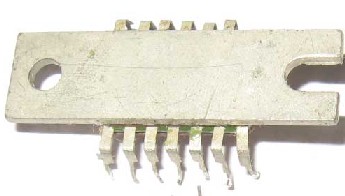

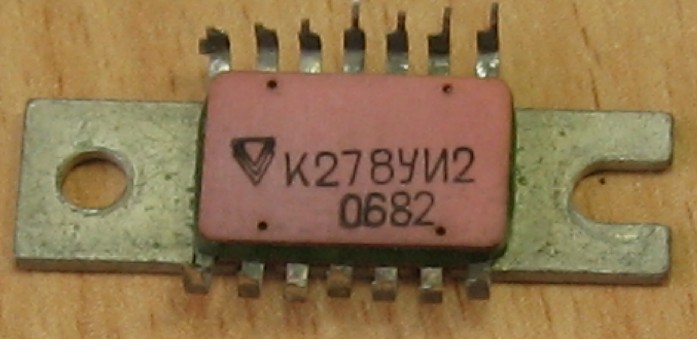

Выпускались и К278УИ2М, с таким же радиатором как и у К278ГС1:

(фото Сергея aka Camuflage-SPb)

Источники:

1. Ткач В. Ремонт и замены микросхемы К278УИ2 - "Радио", №2, 1995г.
2. Нефедов А. В. Интегральные микросхемы и их зарубежные аналоги: Справочник. Т. 3.— М.: КУбК-а, 1997.
3. Все отечественные микросхемы. - 2-е изд., переработанное и дополненное - М.: Издательский дом "Додэка-XXI", 2004
