Практически неизвестная серия от зеленоградского "Ангстрема". Многокристальные гибридные схемы для ЦАП и АЦП.
Похоже, это первые отечественные схемы такого назначения с МОП-транзисторами.
(фото Александрова А.А)

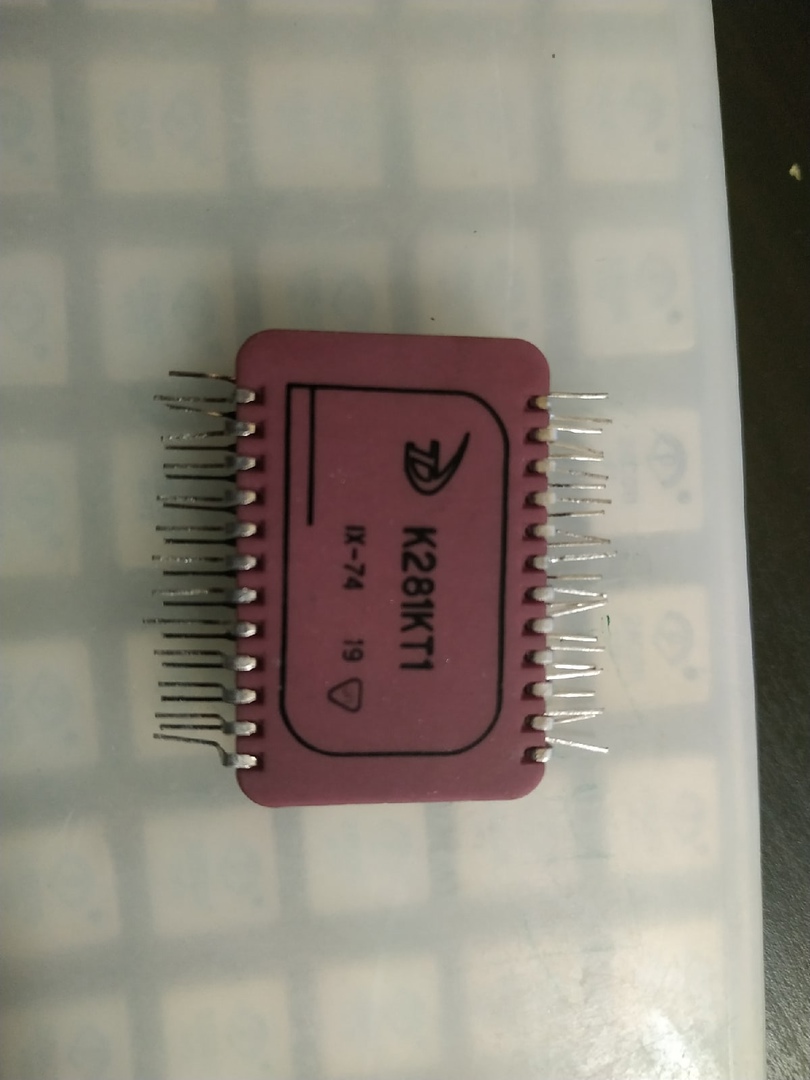

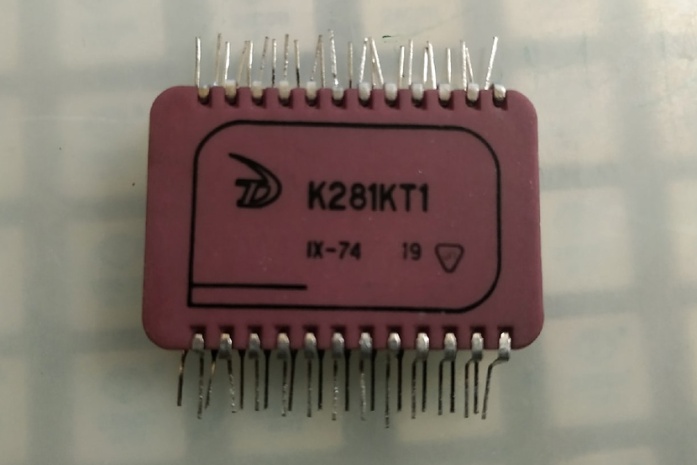

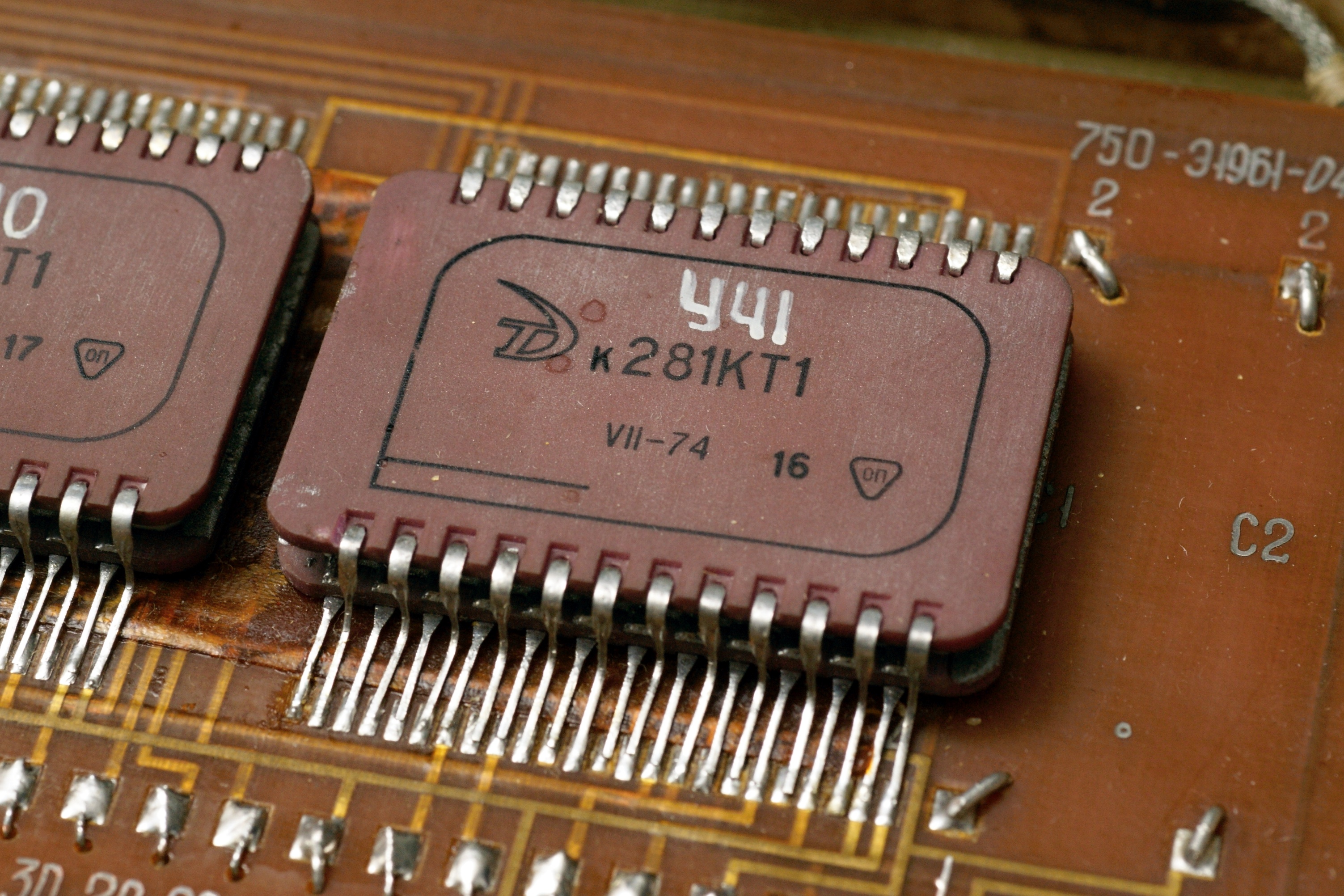

Набор из восьми аналоговых ключей на МОП-транзисторах, с резистивной декодирующей сеткой. Микросхема может быть использована в коммутаторах каналов, в преобразователях код-напряжение и напряжение-код постоянного и переменного тока.
Сопротивление открытого канала не более 75 Ом, время включения 2,2 мкс, выключения 13,5 мкс. Схема могла коммутировать сигналы с частотой до 25 кГц.
Технические подробности можно посмотреть в заводском паспорте. Вообще, это единственная микросхема серии, упоминаемая в справочниках (крайне редко).
(фото Батурина Игоря)

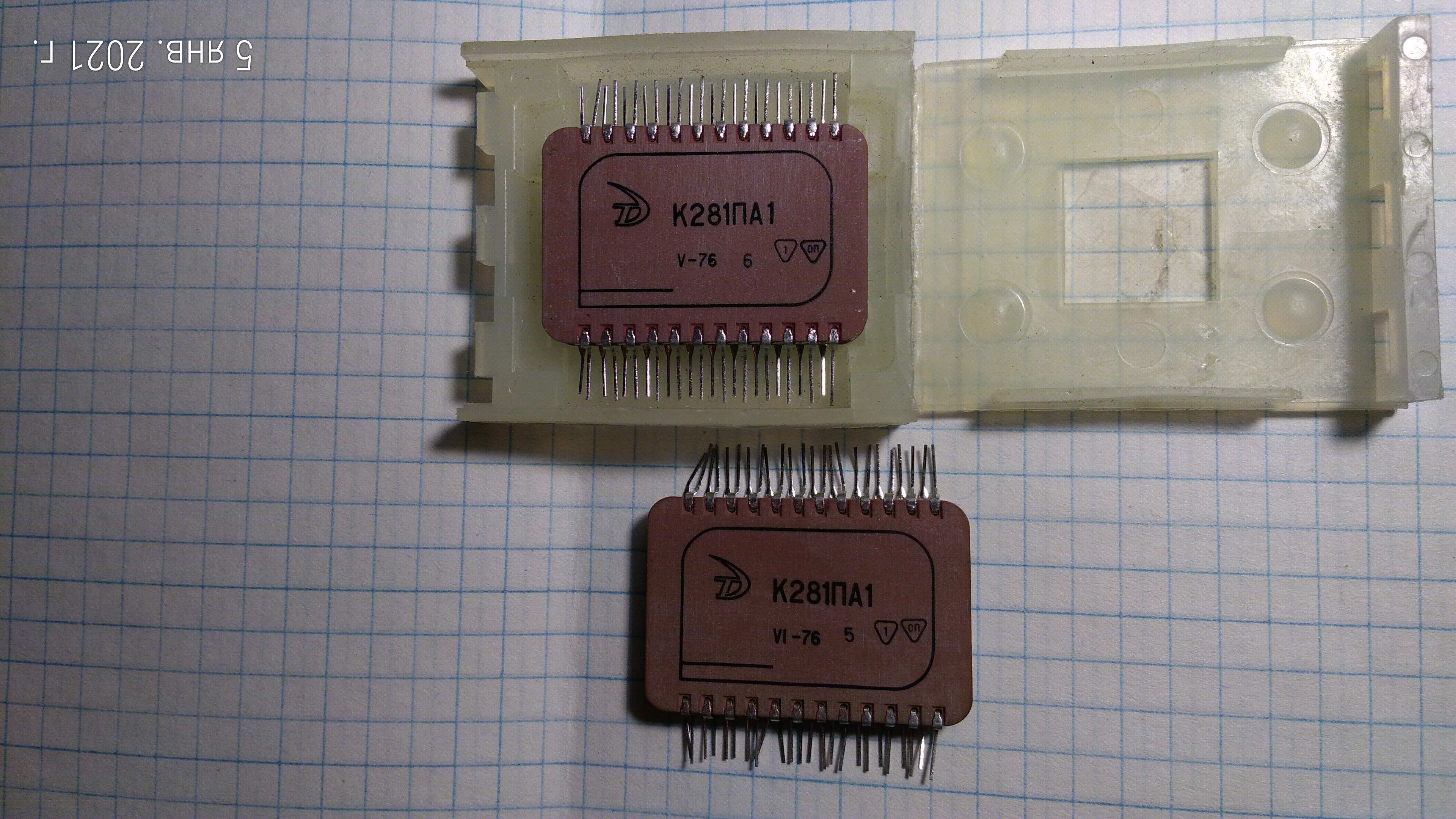

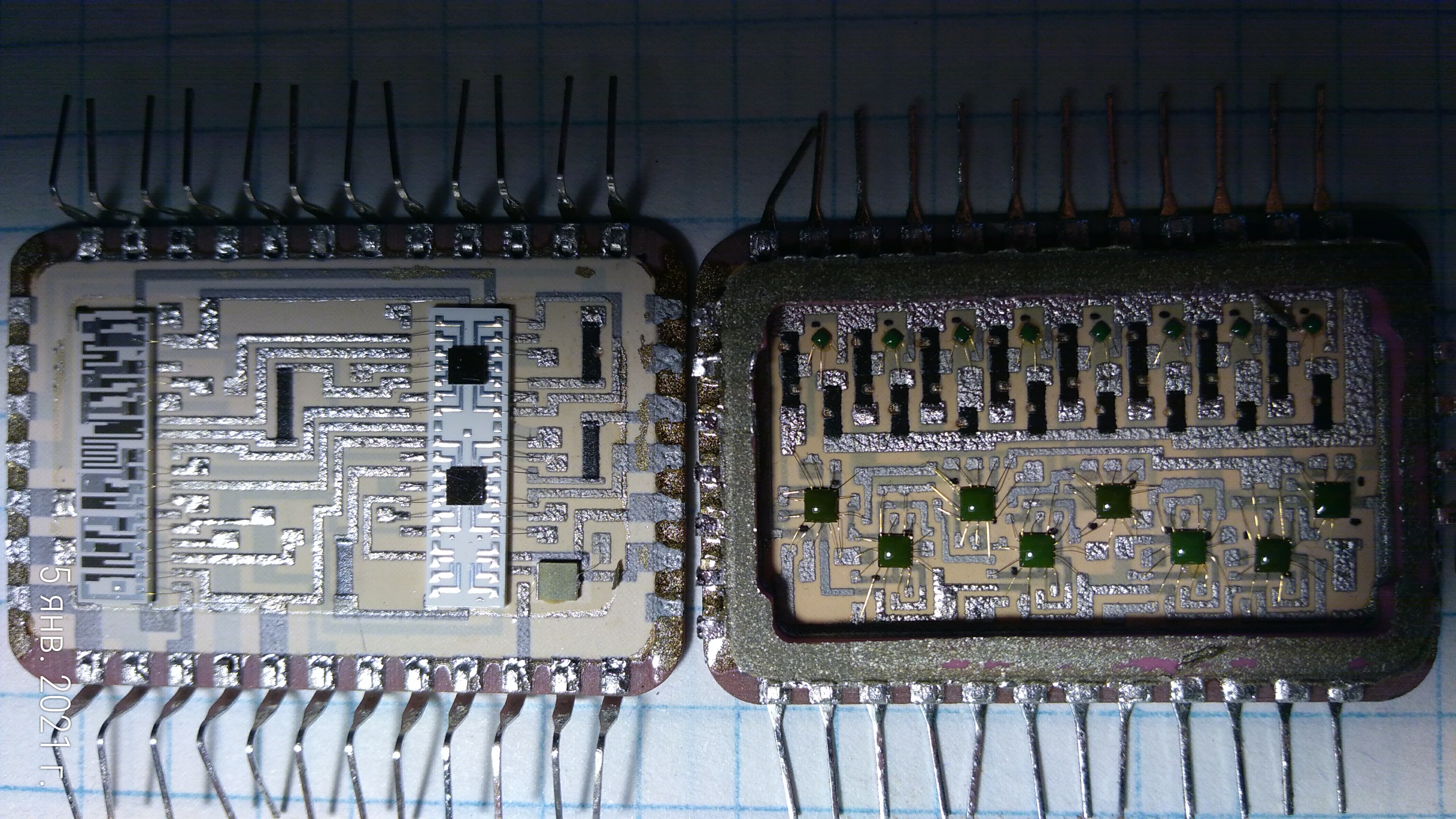

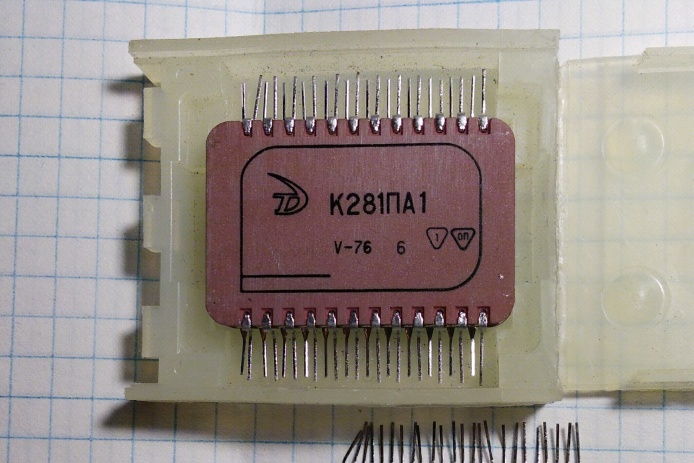

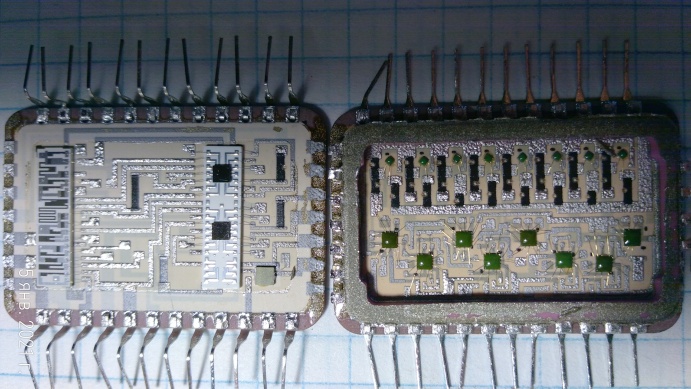

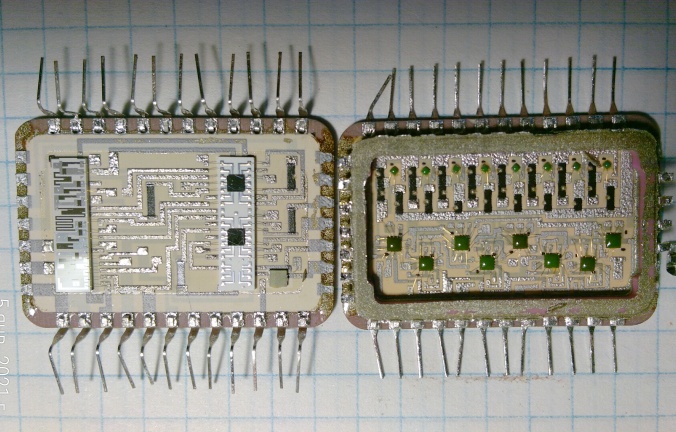

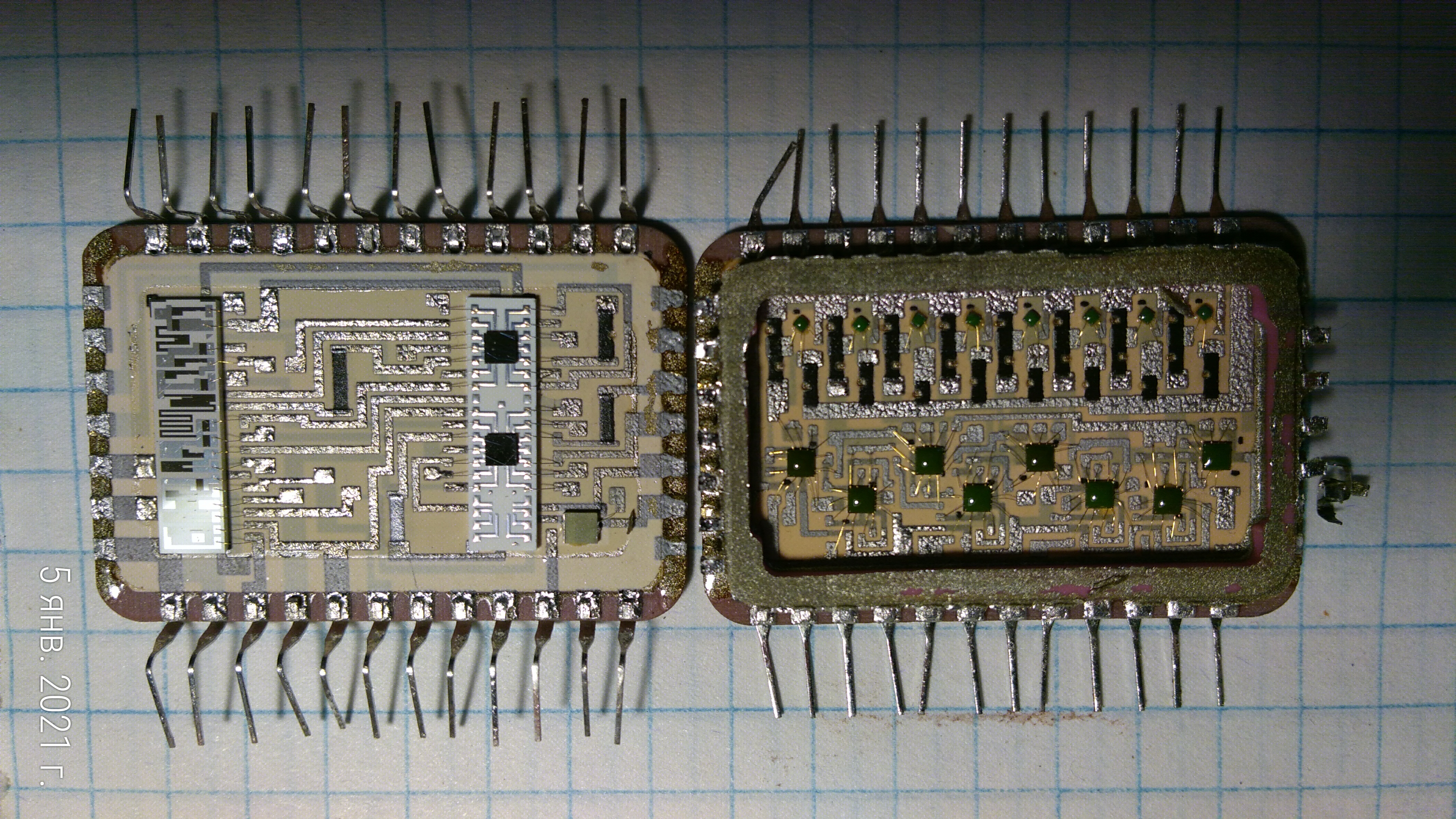

Максимум, что пока могу сказать - это цифро-аналоговый преобразователь.
(фото Батурина Игоря)
(фото Батурина Игоря)
Источники:
1. Каталог интегральных микросхем. Часть II (аналоговые).- Центральное
бюро применения. 1977.
2. Каталог интегральных микросхем. Часть II (аналоговые).- Центральное
конструкторское бюро. 1978.
