"параллельные" 284ые серии

Это серия (в которой, вообще-то, известна лишь одна микросхема) разрабатывалась и выпускалась под эгидой Министерства приборостроения, хотя полностью аналогична "традиционной" МЭПовской 284ой серии. Откуда взялось разделение, пока не ясно; видимо, это некие отголоски ведомственной войны между министерствами...

КМП284УН1

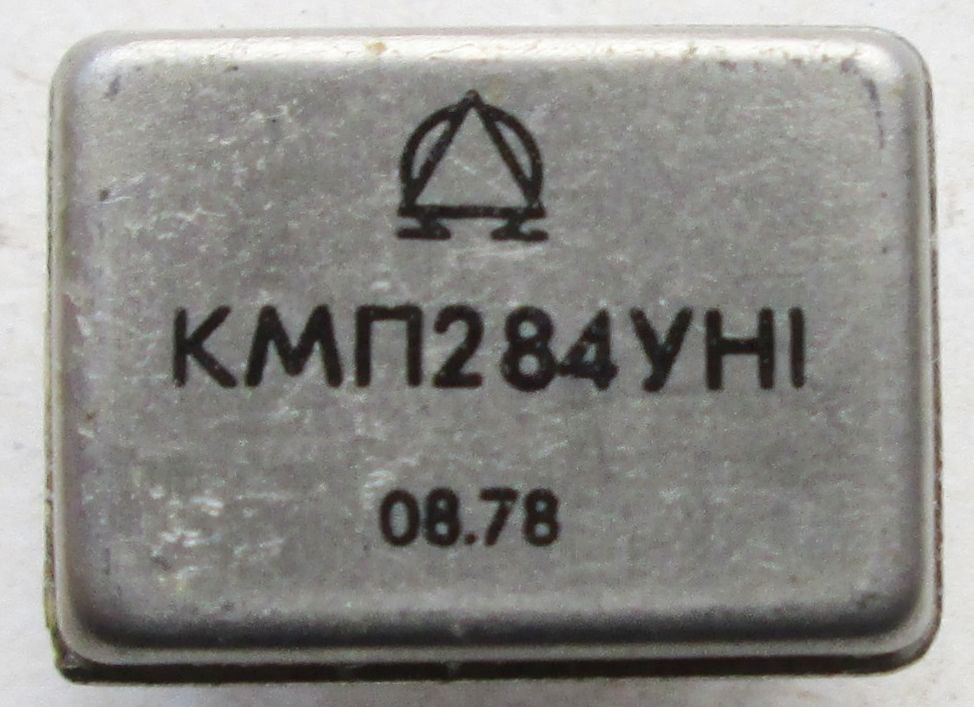

(фото с форума Портативное ретрорадио)

Микросборка КМП284УН1 представляет собой низкочастотный малошумящий усилитель, состоящий из дифференциального усилителя с большим собственным коэффициентом усиления (не менее 170) и набора резисторов к емкостным датчикам (пиродатчики, пьезодатчики и т.д.) и фотодиодам. Собственно, это аналог К284УН1.

Усилитель выполнен с полевыми транзисторами на входе, что обеспечивает низкие собственные шумы и возможность включения высокоомных (порядка 2-3 ГОм) резисторов на выходе.

Отличительные особенности схемы - большое входное сопротивление, малый входной ток, низкий уровень шумов, наличие матриц встроенных гига- и мегаомных тонкопленочных резисторов.

Полосу пропускания усилителя 20...20000 Гц, максимальное выходное напряжение 5 В, напряжение питания +6.3 В.

Разработчик и производитель её - кишиневский "Микропровод".

Источники:

1. Микросхемы и микросборки специального назначения. Каталог. Под общей редакцией канд.техн.наук И.Д. Голото и канд.техн.наук Ю.В. Исаева. ЦНИИТЭИприборостроения, Москва, 1980.
