290ая серия

Серия аналоговых микросборок, предназначенных для эксплуатации в трактах считывания оперативных запоминающих устройств на ферритовых сердечниках. Область применения, скорее всего - авиационное оборудование.

Разработчик серии - питерский "НИТИ-Авангард".

Подробности можно увидеть на справочном портале по микросхемам.

290ТП1 290УИ1 290УИ2 290УИ3 290УИ4 290УР1

290ТП1

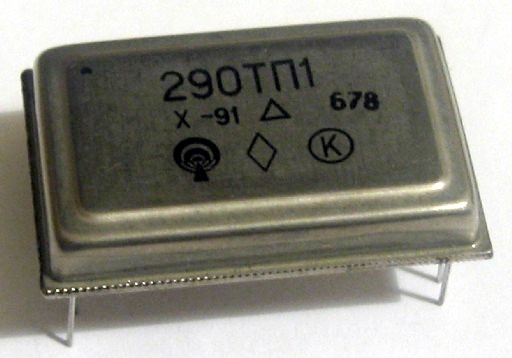

Производитель - "НИТИ-Авангард", Санкт-Петербург. Назначение - пороговый триггер для работы с усилителями считывания двухканальными УС-02 и элементами серии 133.

290УИ1, 290УИ2

Две эти микросборки составляют усилитель считывания и используются совместно в тракте чтения ОЗУ на ферритовых сердечниках.

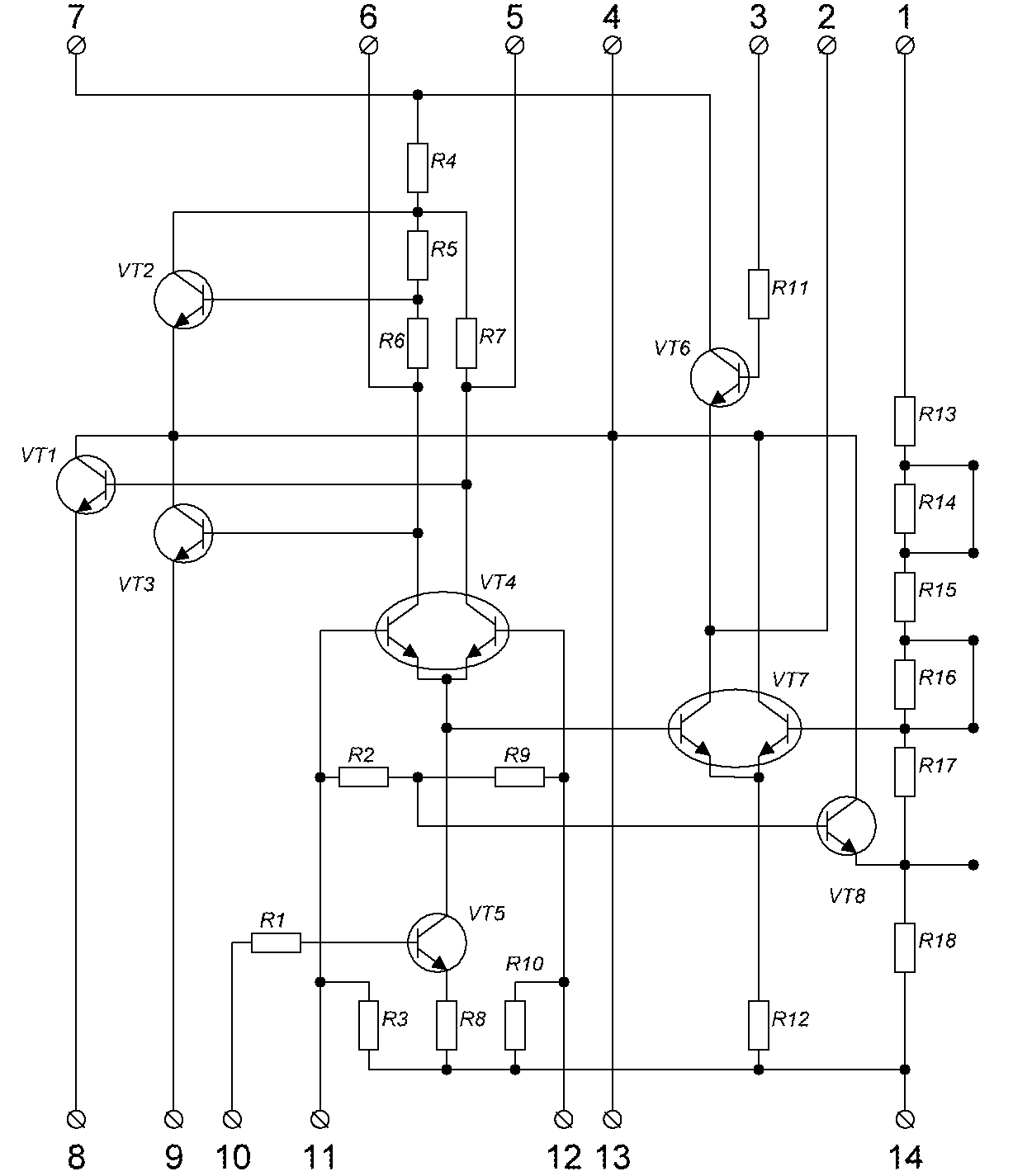

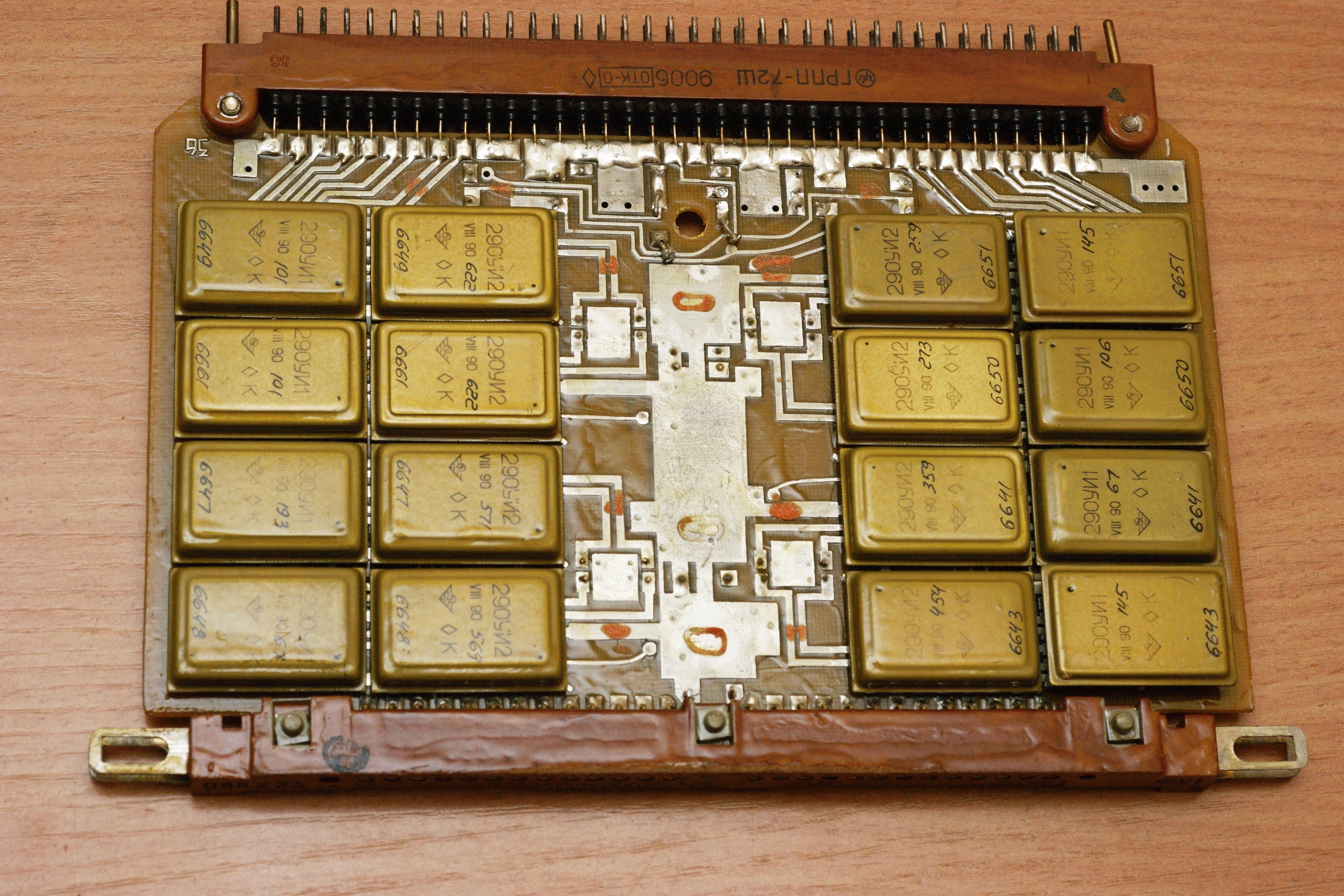

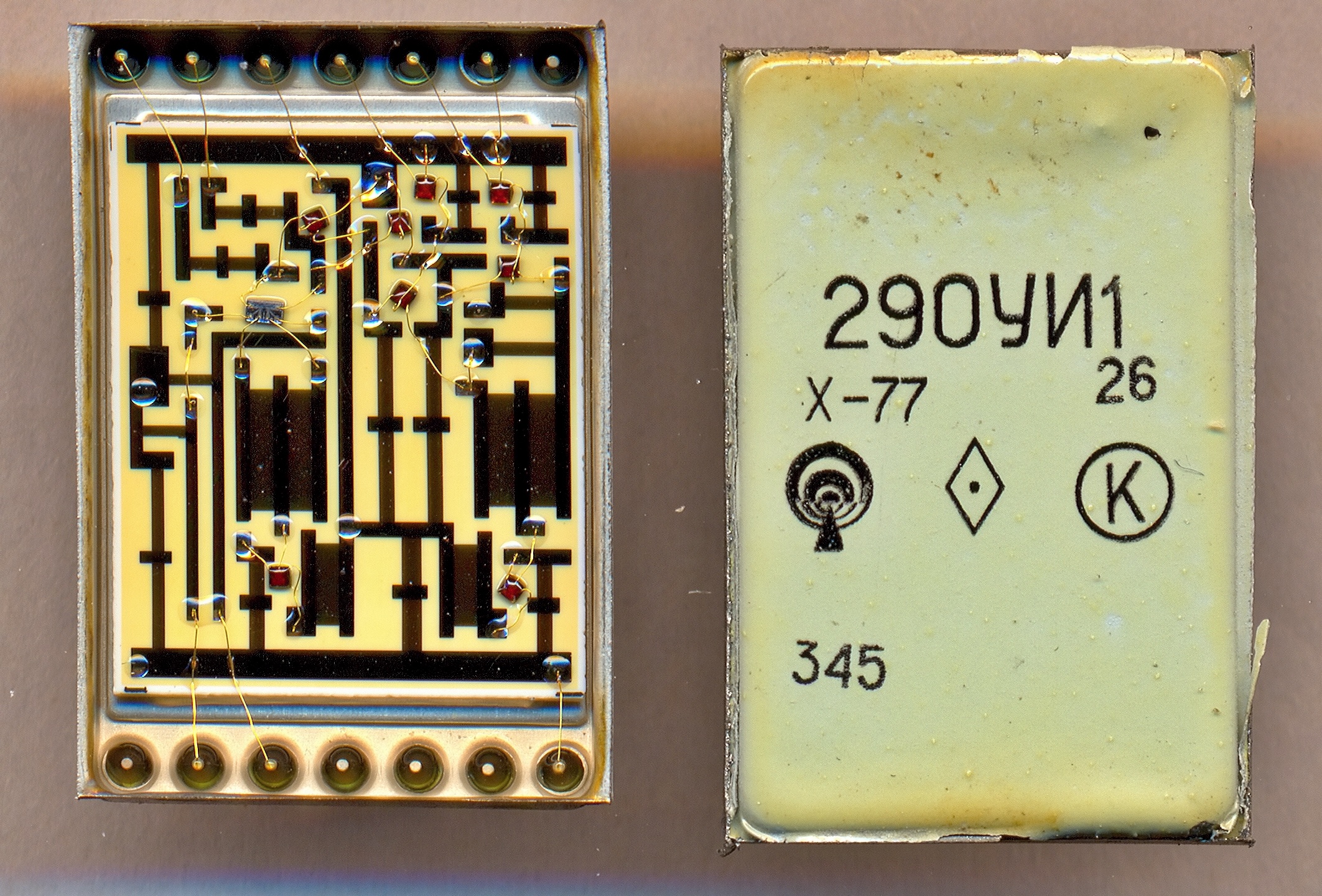

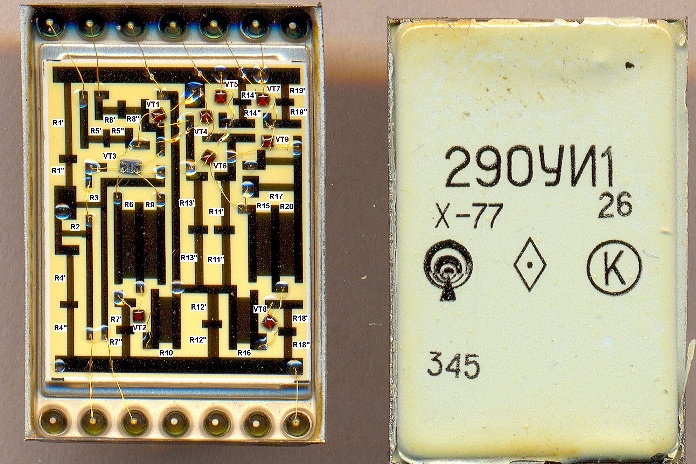

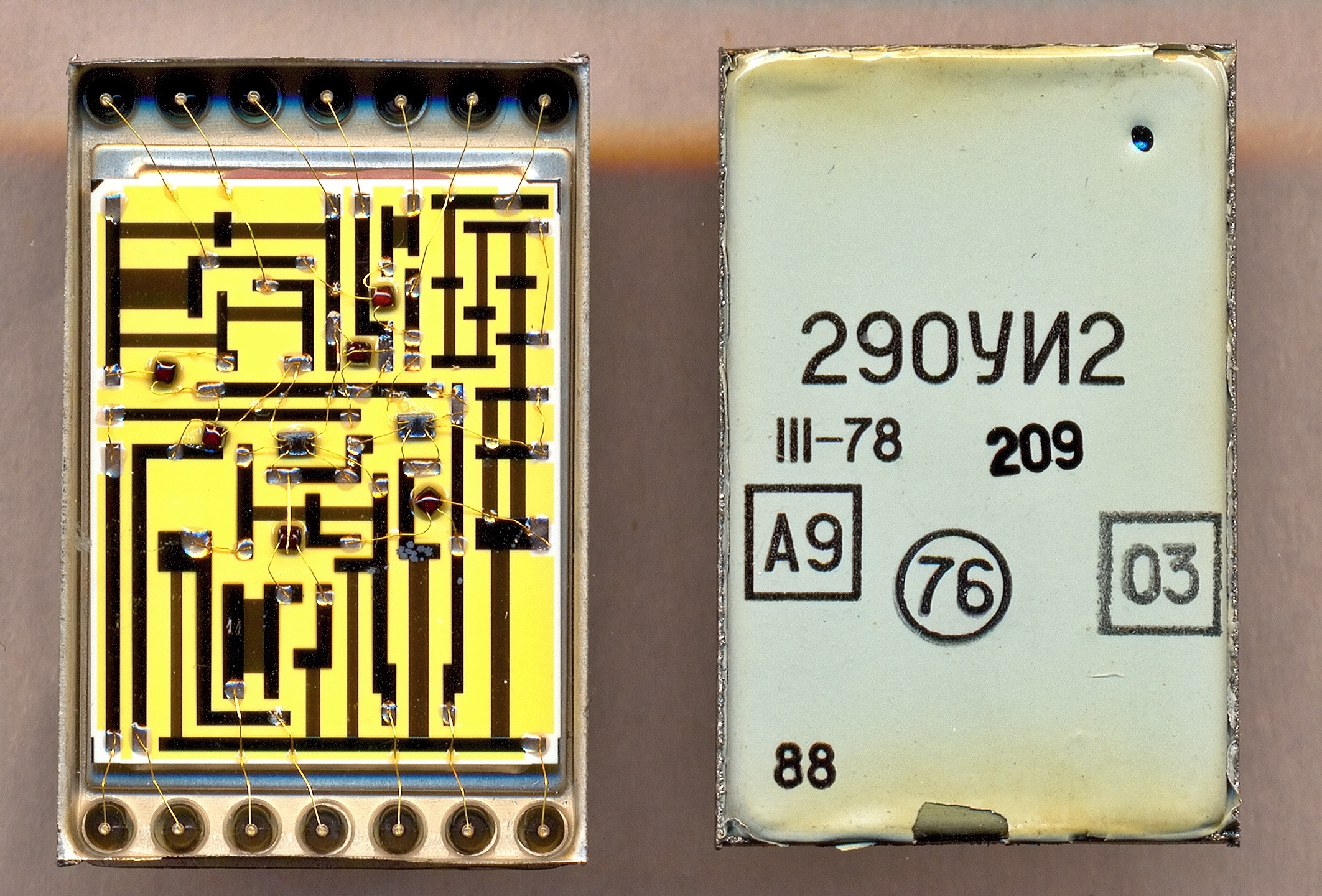

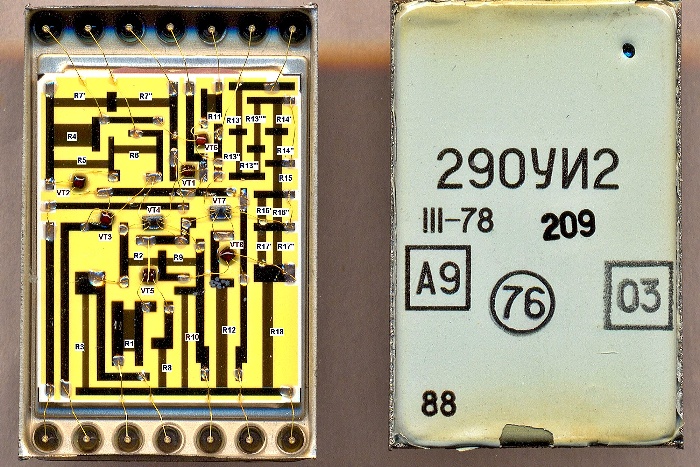

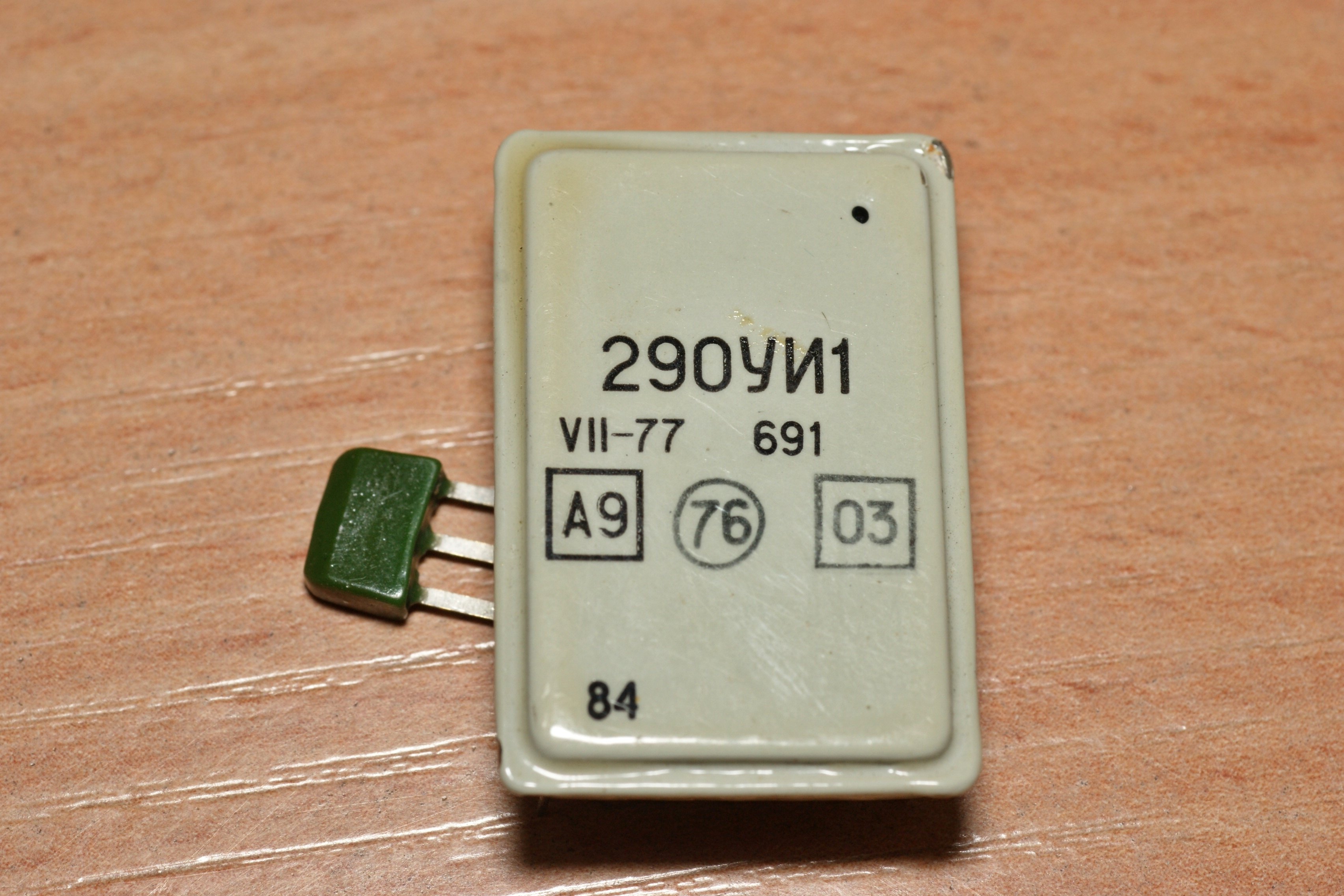

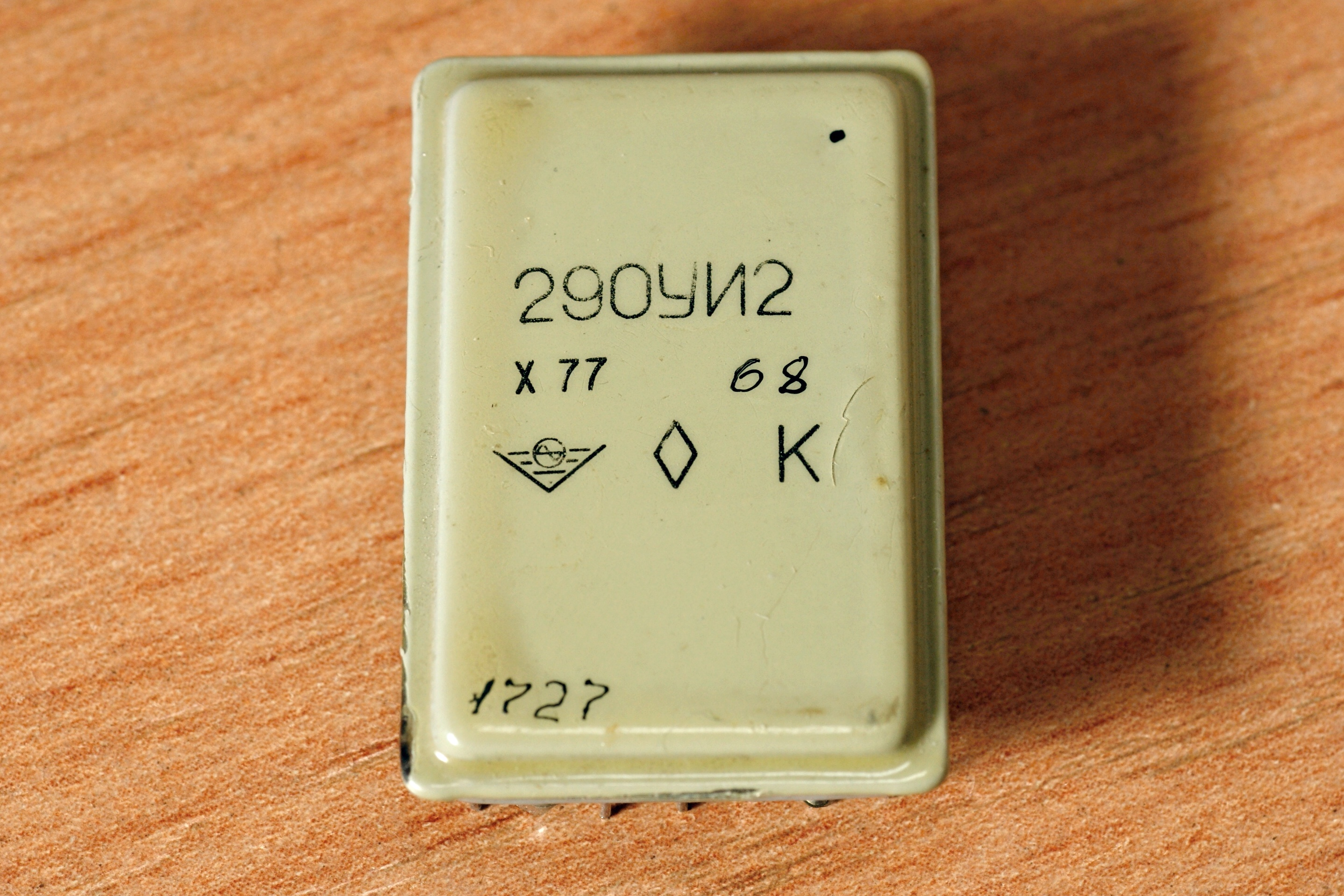

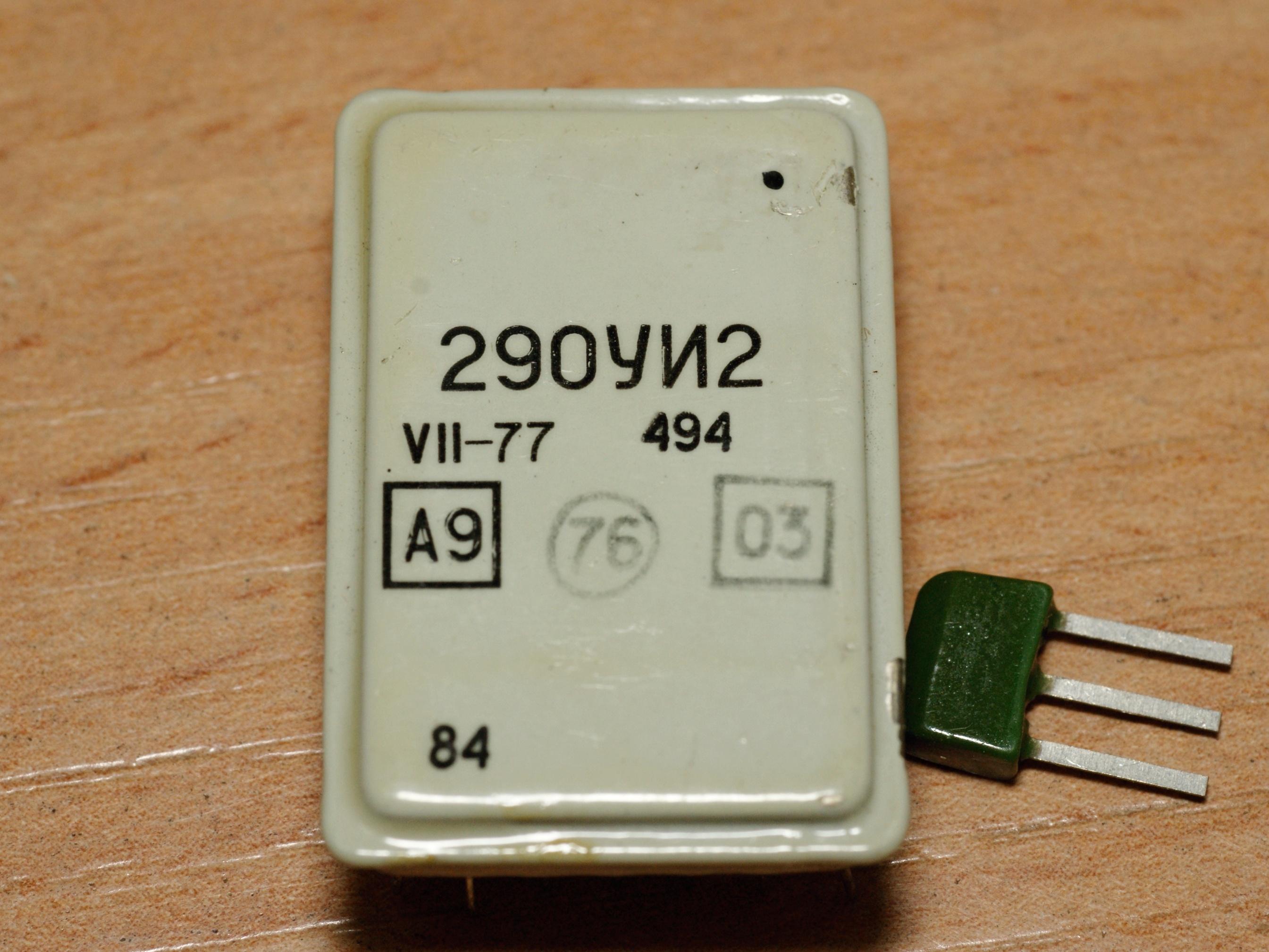

Производители - "НИТИ-Авангард" (Санкт-Петербург), бывшее НПО им. В.И. Ленина, ныне Львовский ГЗ ЛОРТА, а у микросхемы с верхнего фото он неизвестен. Штамп "А9 в квадрате" есть, к примеру, на микросборках МРП2, но там другой шрифт...


(фото с форума Портативное ретрорадио)


(фото с форума Портативное ретрорадио)

290УИ3, 290УИ4

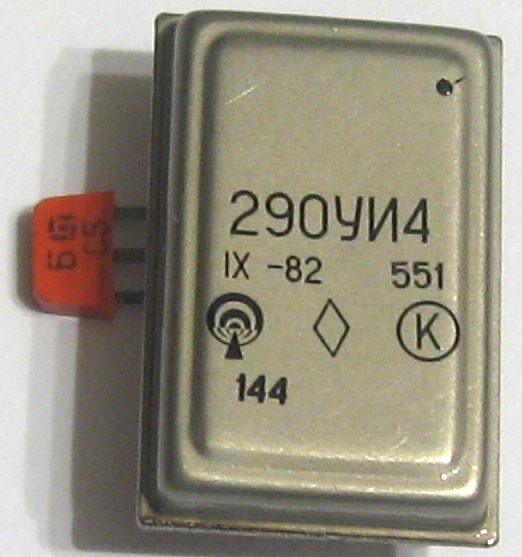

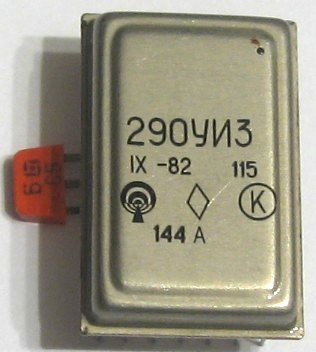

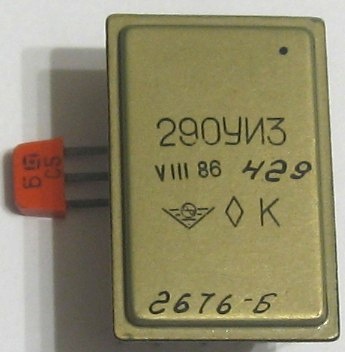

Две эти микросборки используются совместно и представляют собой двухканальный усилитель считывания для блоков памяти на биаксах. Биакс, если кто не знает - один из видов ферритовых запоминающих устройств.

Производители - бывшее НПО им. В.И. Ленина, ныне Львовский ГЗ ЛОРТА, и "НИТИ-Авангард", Санкт-Петербург.

290УР1

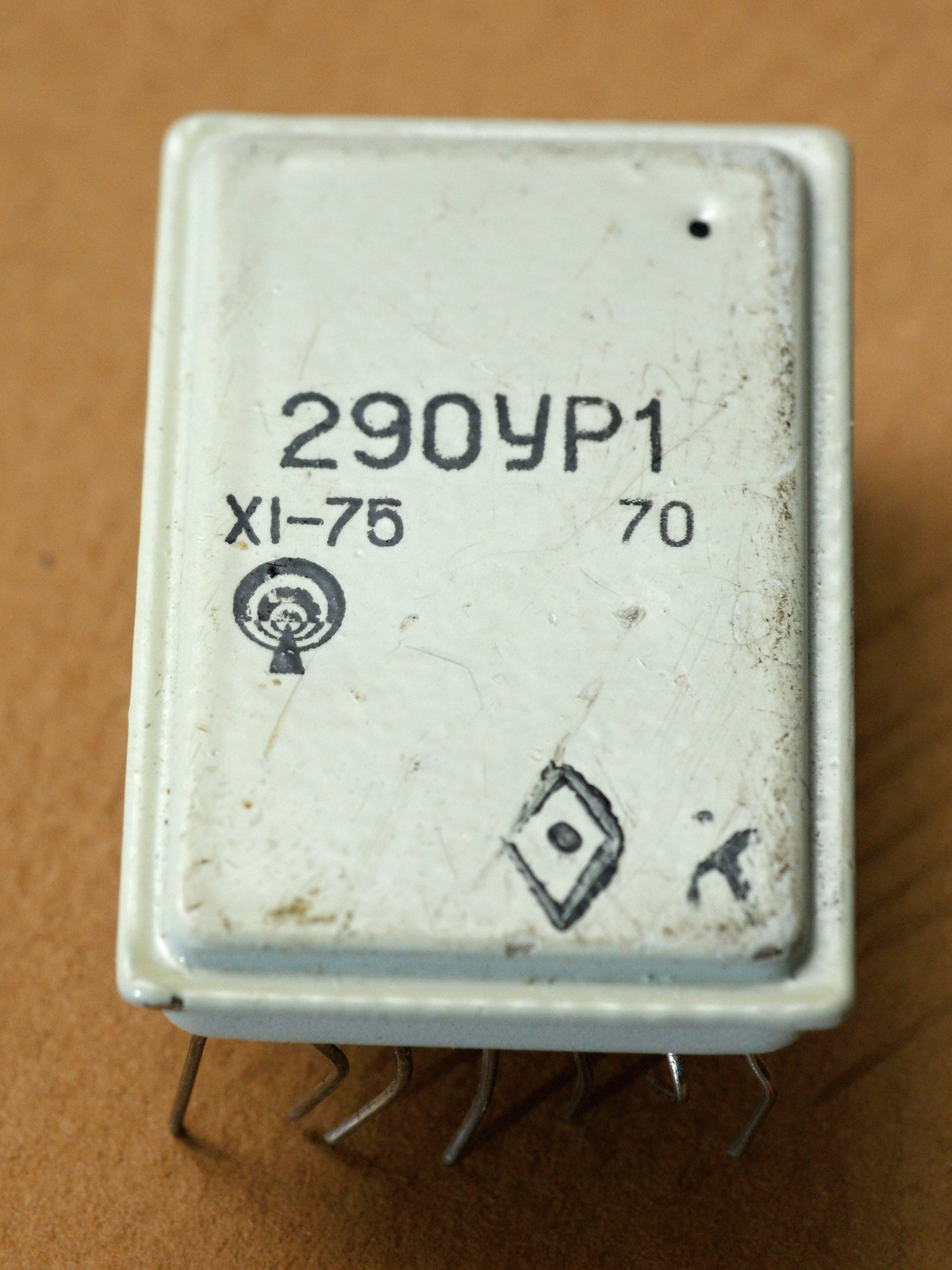

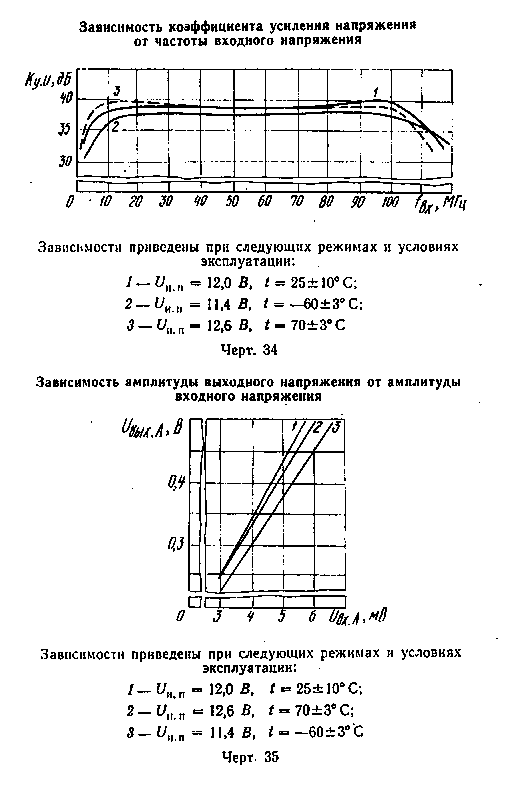

Назначение - усиление высокочастотного напряжения с усилением 37-42 дБ и полосой пропускания по уровню минус 3дБ от 6 до 80 МГц.

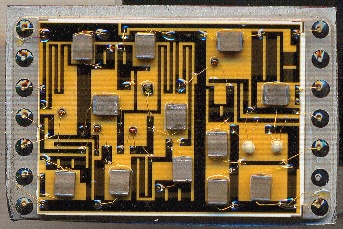

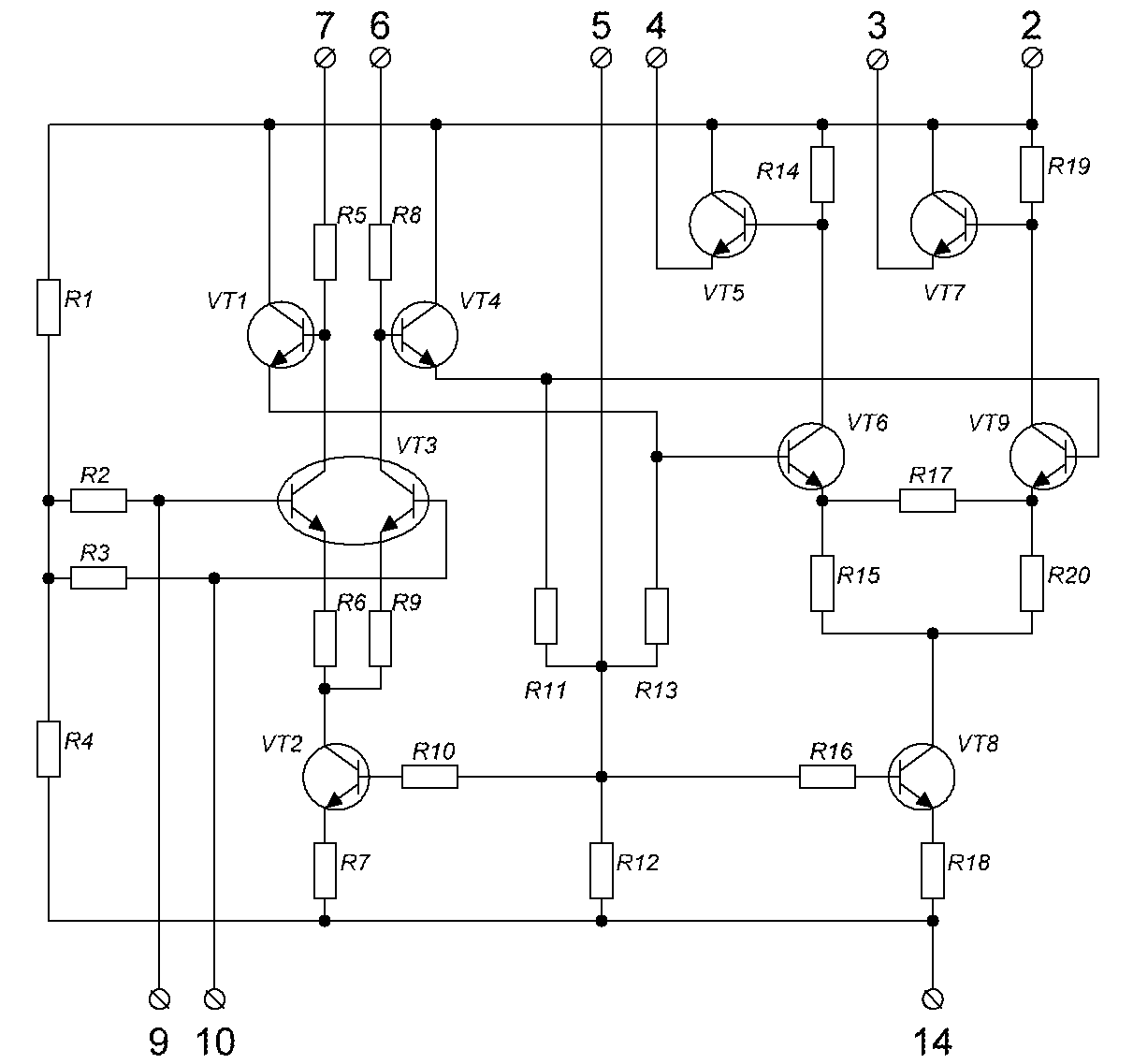

Принципиальная схема от нее.

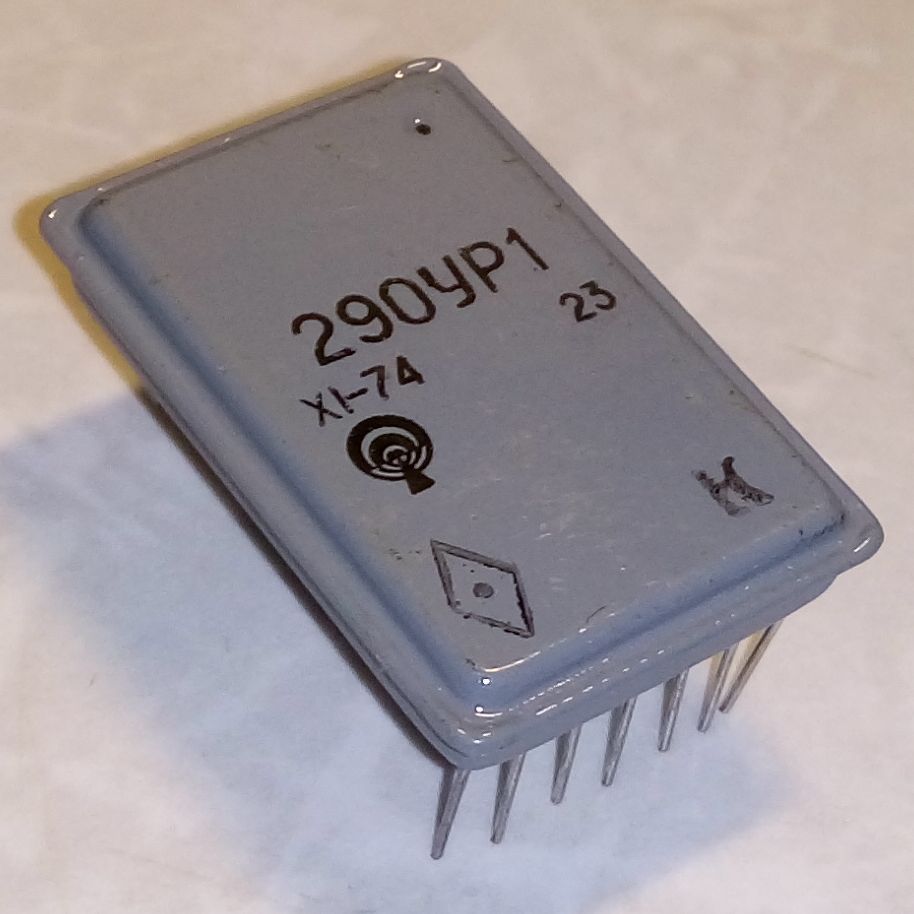

Микросборка была разработана на кафедре радиофизики Санкт-Петербургского политеха.

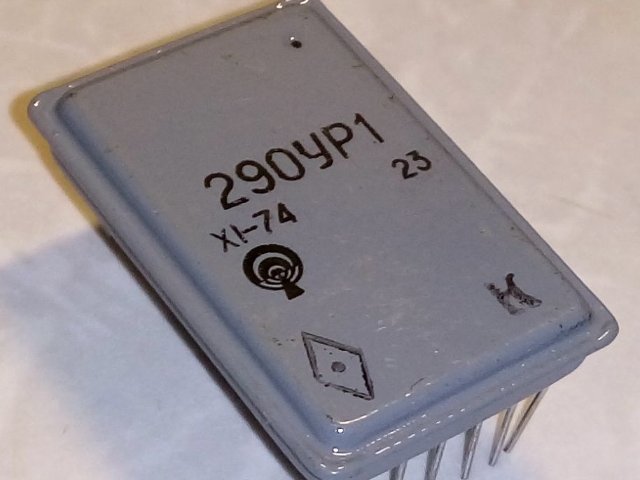

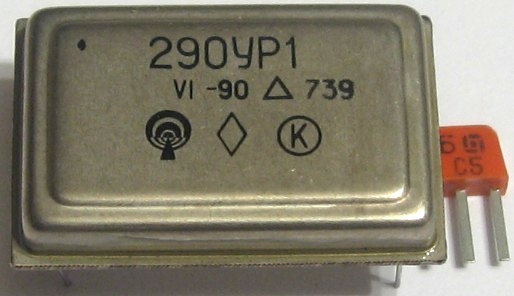

Производитель - питерское "НИТИ-Авангард"; точнее, его филиал - "Опытный завод "Импульс".


(фото Александра Назаренко)

Наименование параметра и режим измерения

Буквенное обозначение

Норма

Температура, °

не менее

не более

Коэффициент усиления напряжения на частоте 40 мГц, дБ

при:

Uвх = 3 мВ;

Uuп = 12±0,6 В;

Rн =(240±24) Ом;

Сн 25±2,5 пФ

Ку,u

37

35

35

42

44

44

25±10

-60±3

70±3

Верхняя граничная частота полосы пропускания, мГц

при:

Uвх = 3 мВ;

Uuп = 12±0,6 В;

Rн =(240±24) Ом;

Сн 25±2,5 пФ

88*

80

80

-

-

-

25±10

-60±3

70±3

Нижняя граничная частота полосы пропускания, мГц

при:

Uвх = 3 мВ;

Uuп = 12±0,6 В;

Rн =(240±24) Ом;

Сн 25±2,5 пФ

-

-

-

4

6

6

25±10

-60±3

70±3

Ток потребления, мА

при:

Uuп = 12±0,6 В

Iпот

-

-

-

30

30

30

25±10

-60±3

70±3

Коэффициент нелинейности амплитудной характеристики, %

при:

Uвх = 5-8 мВ;

Uuп = 11,4 В;

f = 40 мГц

Rн =(240±24) Ом;

Сн 25±2,5 пФ

Kнл,А

-

-

-

8

10

10

25±10

-60±3

70±3

Нестабильность коэффициента усиления при действии всех дестабилизирующих факторов, дБ

при:

Uвх = 5-8 мВ;

Uuп = 11,4 В;

f = 40 мГц

Rн =(240±24) Ом;

Сн 25±2,5 пФ

D Ку,u

-

-

-

±2

±2

±2

25±10

-60±3

70±3

Рассеиваемая мощность, мВт

при:

Rн =(240±24) Ом;

Сн 25±2,5 пФ

Uuп = 12,6 В

Ррас

-

380

70±3

* по информации разработчика верхняя граничная частота может достигать 120 МГц.

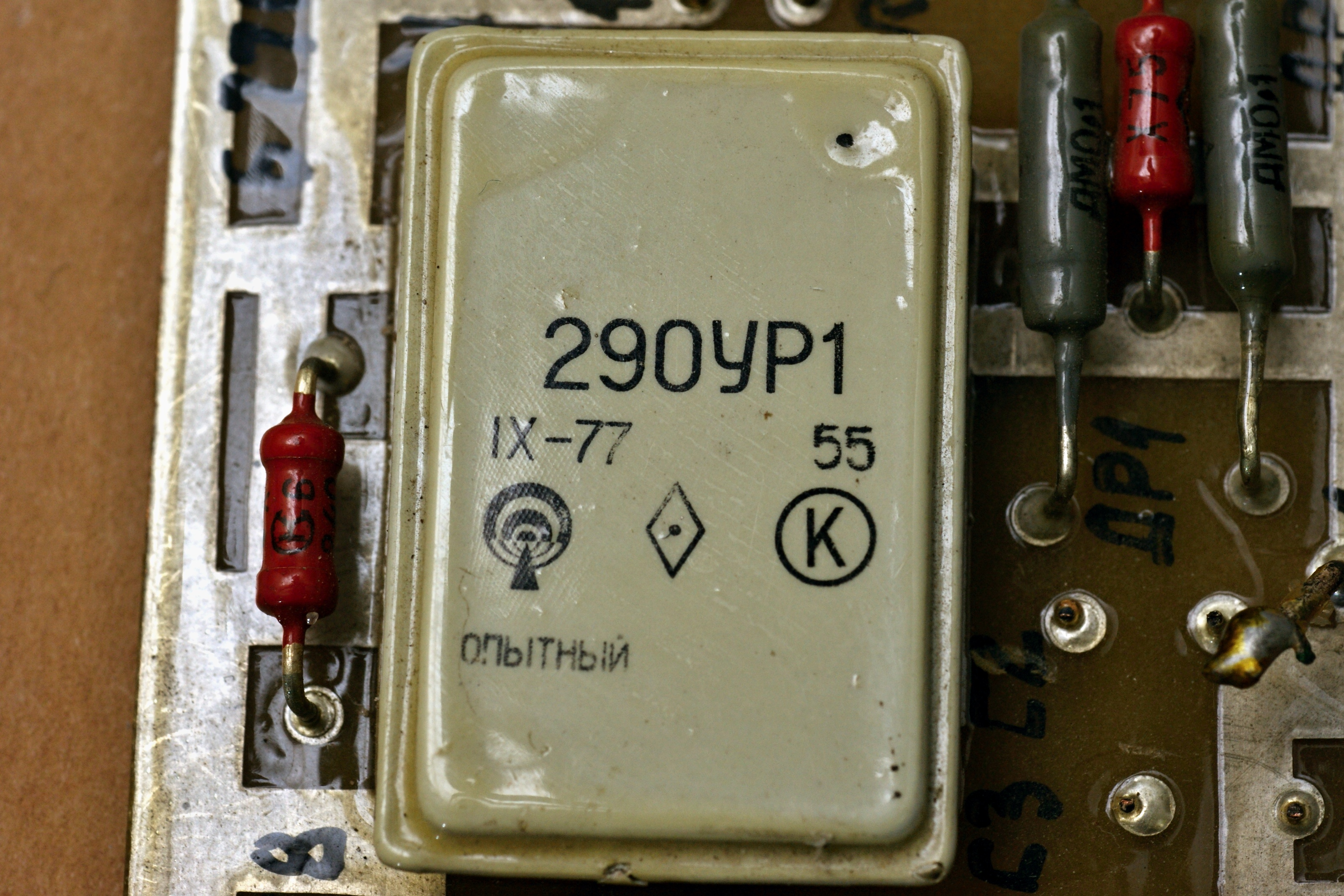

Интересный экземпляр 1977 года :

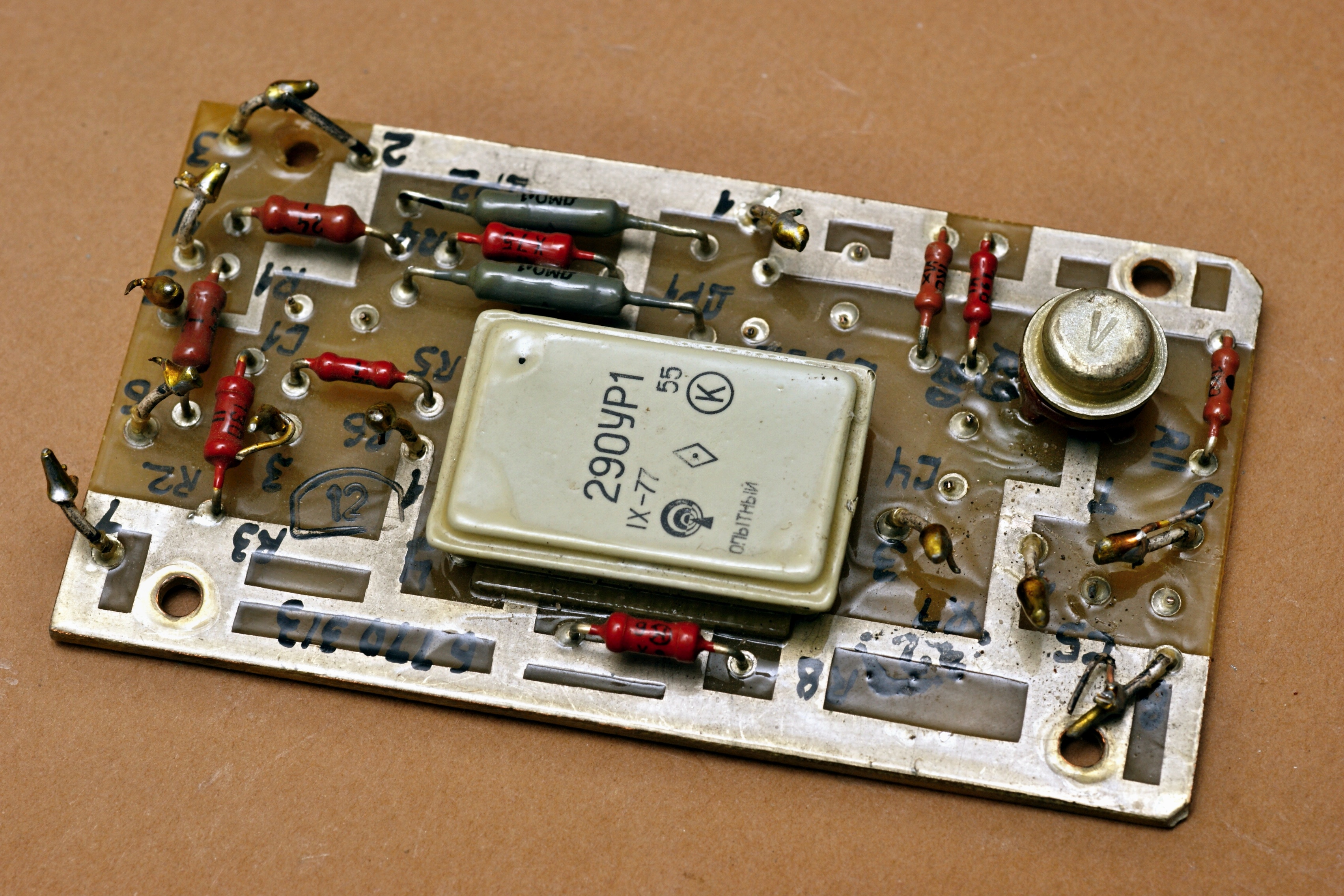

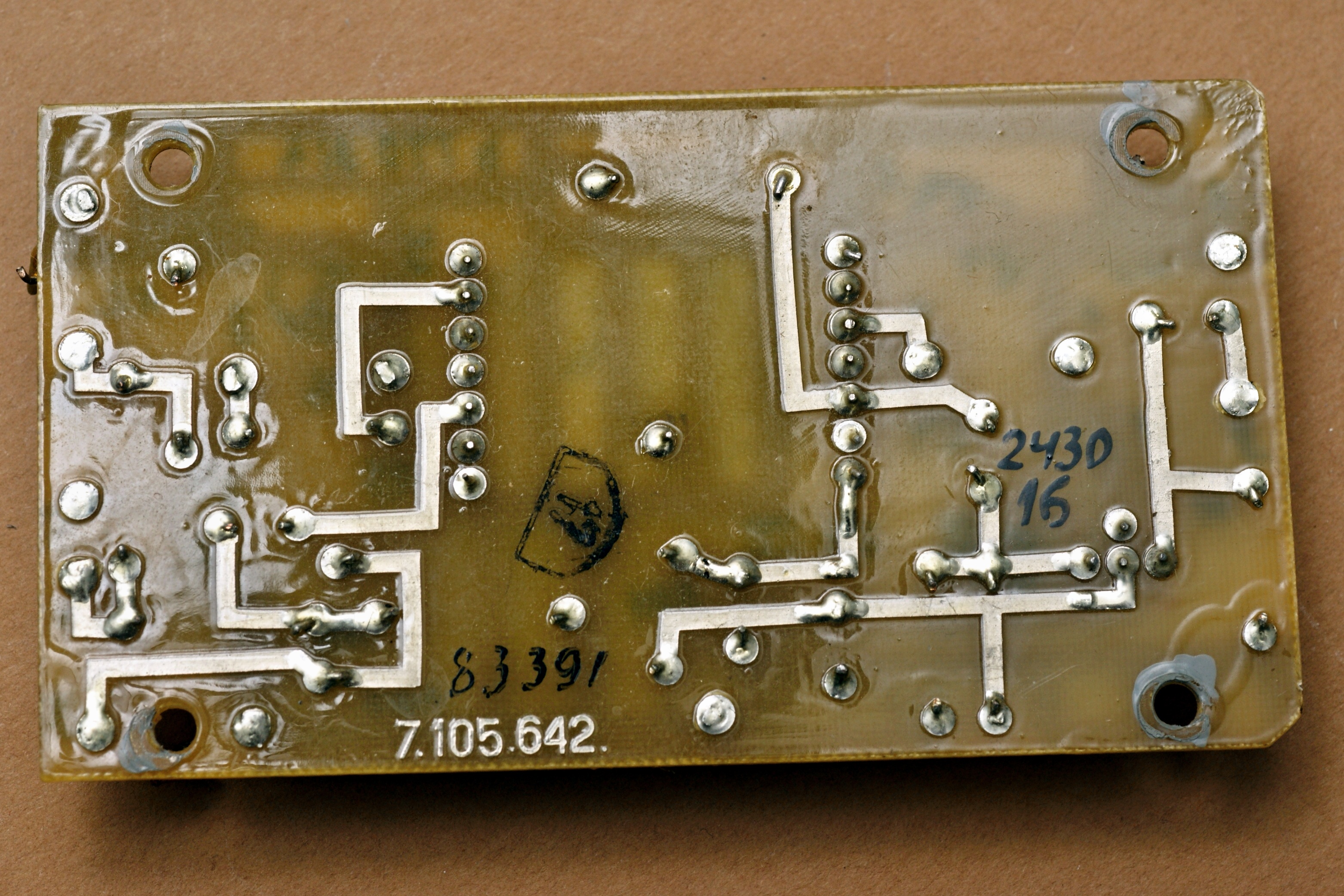

Он опытный, хотя есть и более ранние, и более поздние не-опытные. Возможно, экспериментировали со схемой или технологией производства... Фото платы, на которой он установлен, с лицевой и с обратной стороны.


(фото Александра Назаренко)
