298ая серия

Ряд микросхем - активных RC-фильтров. Производитель - "Родон", г.Ивано-Франковск.

298ФВ10

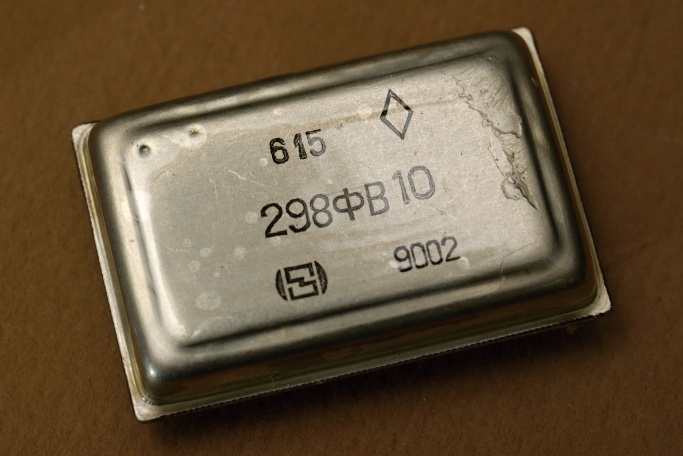

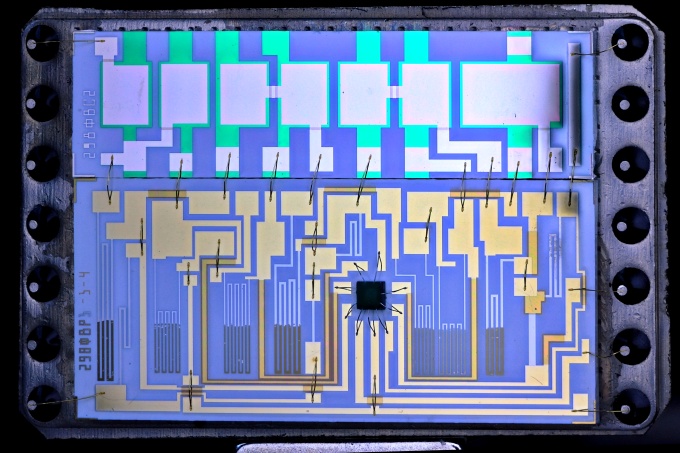

микросхема 298ФВ10

Активный RC-фильтр верхних частот с частотой среза 800 Гц. Вырезка из справочника с данными на него, и заводской паспорт.

Электрические параметры:

Коэффициент усиления по напряжению – 0,92…1,08
Коэффициент неравномерности АЧХ не более 2,0 dB
Коэффициент прямоугольности не более 1,9 (по уровням –6 и –40 дБ)
Коэффициент ослабления в полосе задержания не менее 51 дБ
Напряжения питания (номинальные) +12 В и +6 В

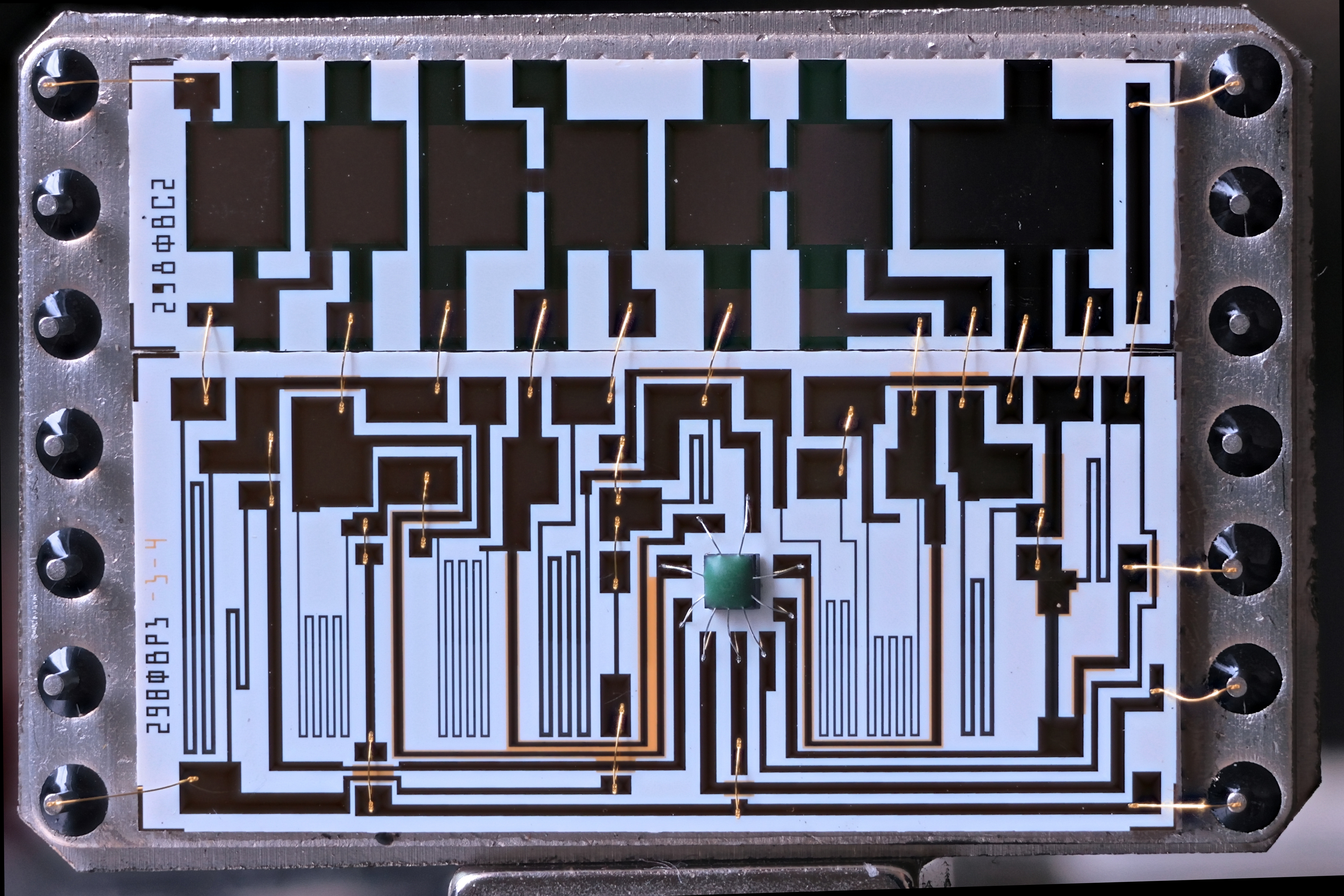

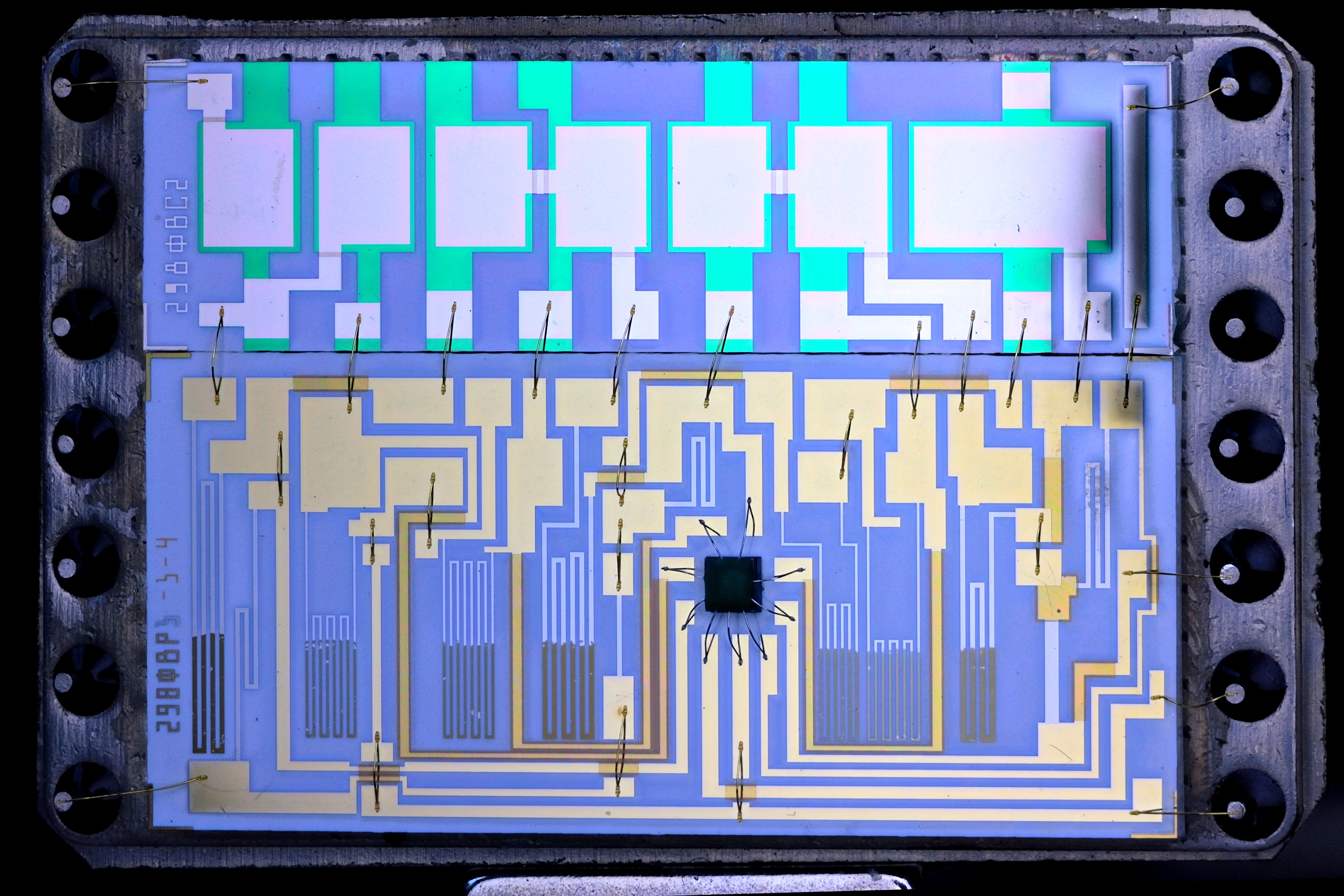

Наборы элементов на двух платах отличаются для каждого типа. Активная часть могла быть как однокристальной, так и на дискретных элементах.

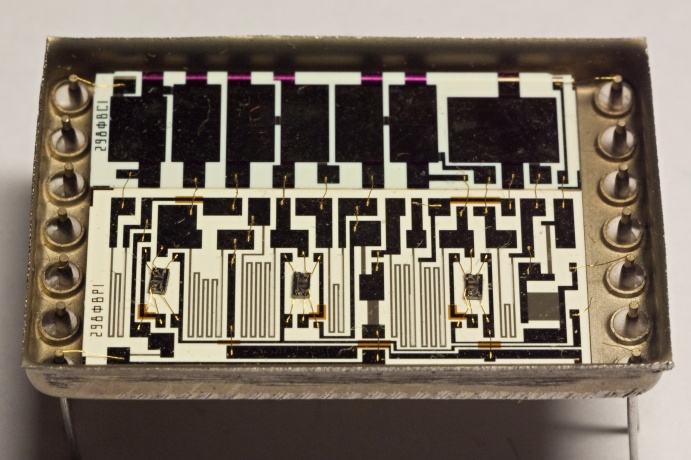

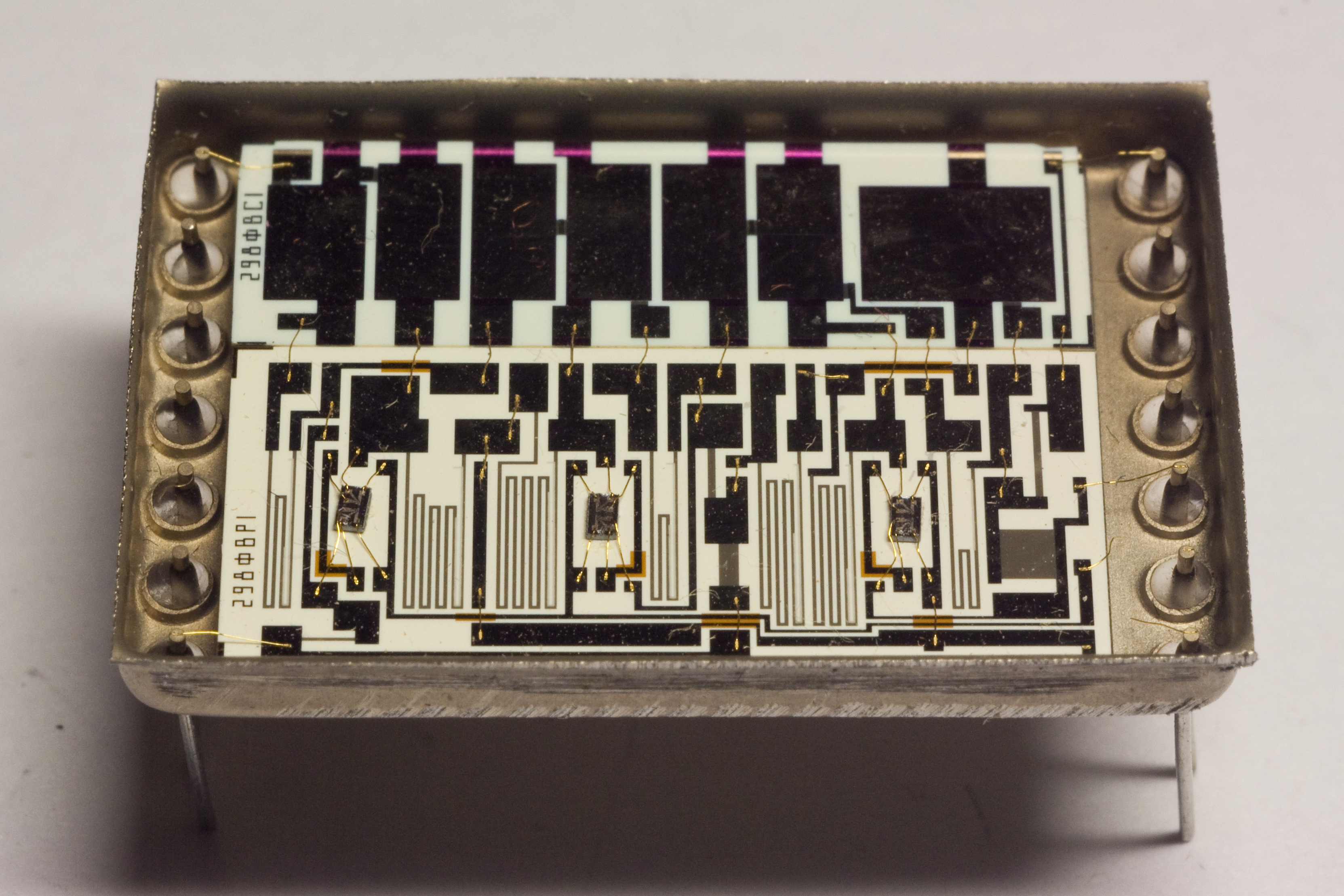

микросхема 298ФВ1
(фото Михаила Buzzer)

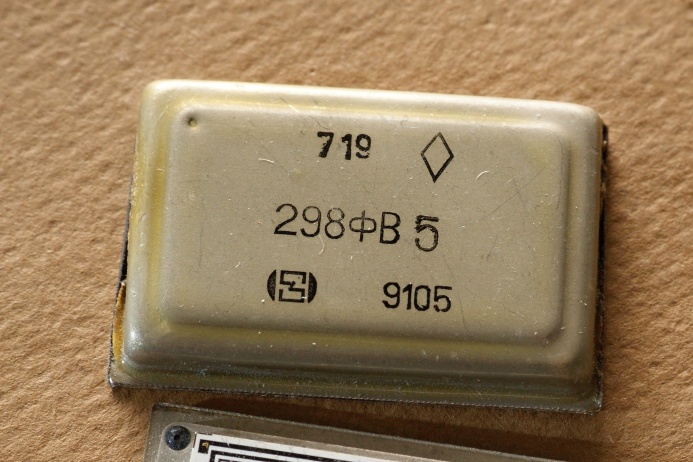

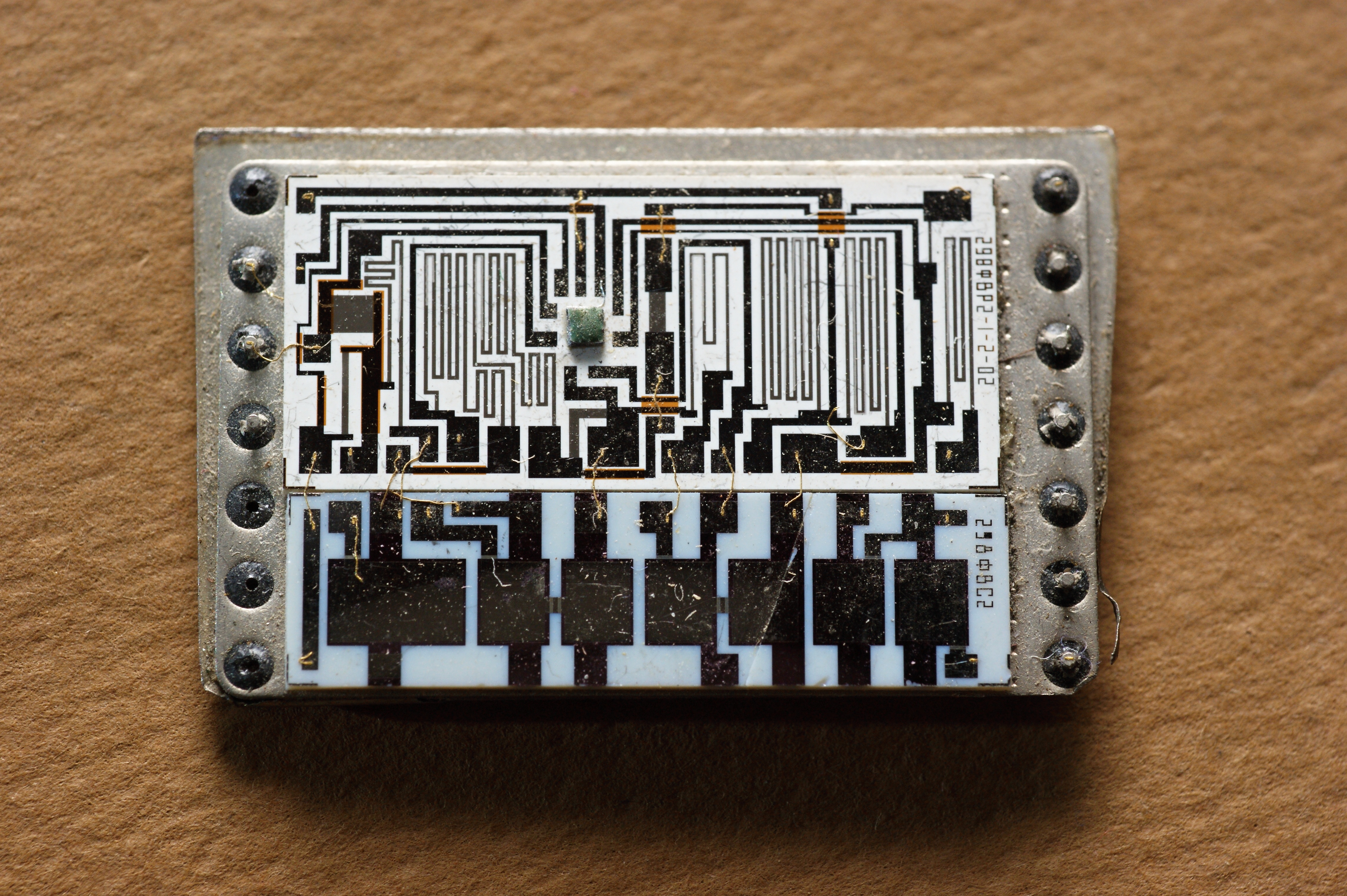

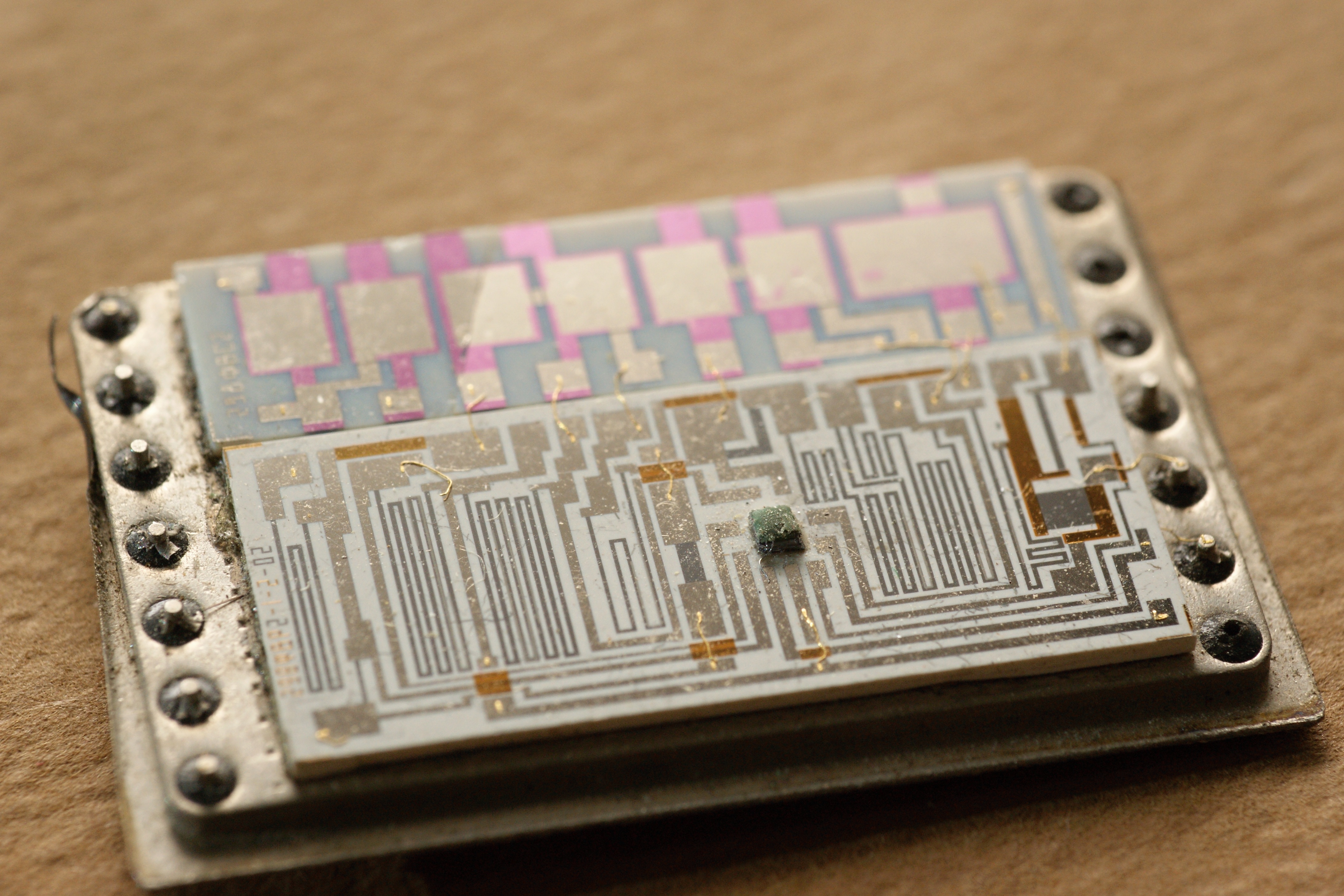

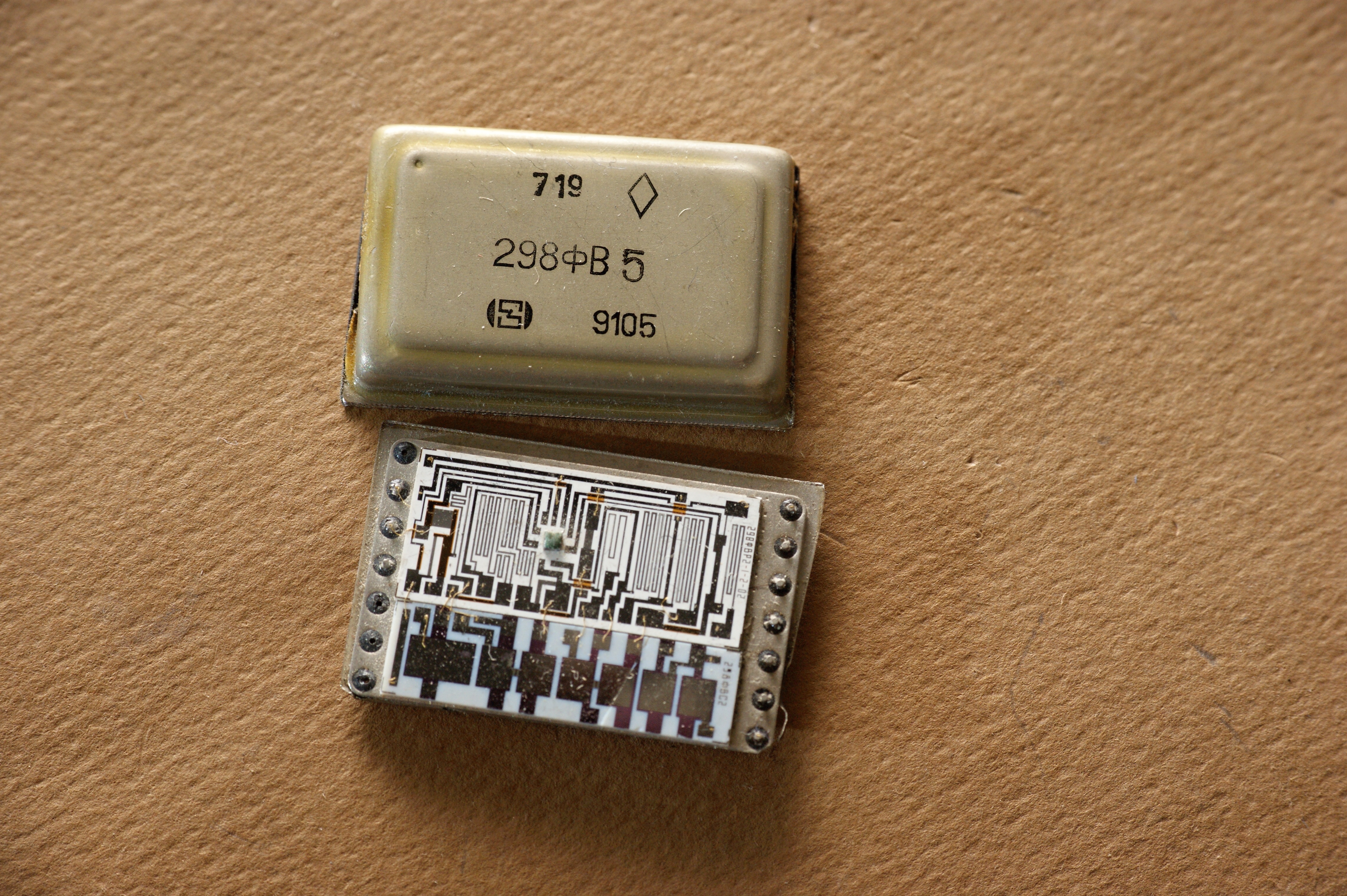

микросхема 298ФВ5
(фото с Форума радиодеталей)

298ФН1...298ФН21

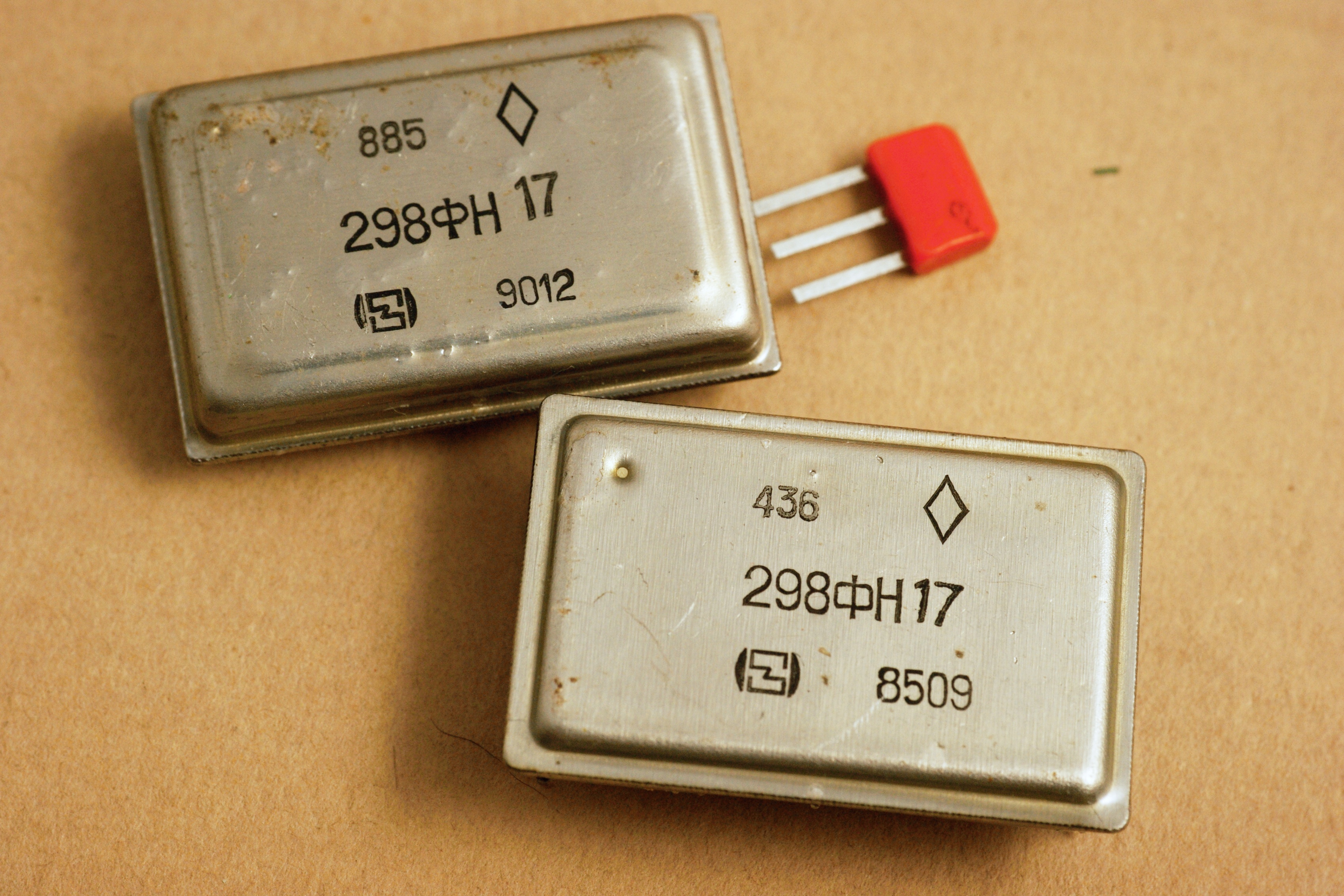

микросхема 298ФН17

Этот ряд микросхем представляет собой линейку активных фильтров нижних частот шестого порядка, с напряжением шумов приведенным ко входу 180 мкВ; "комплементарные пары" к аналогичным 298ФВхх.

Микросхемы содержат по 28 интегральных элементов. Заводской паспорт от них.

Так, частота среза у 298ФН15 равна 2500 Гц, а у 298ФН17 4000 Гц.

Электрические параметры:

Коэффициент усиления по напряжению – 0,9…1,1
Коэффициент неравномерности АЧХ не более 2,0 dB
Коэффициент прямоугольности не более 1,6 (по уровням –6 и –40 дБ)
Коэффициент ослабления в полосе задержания не менее 40 дБ
Напряжение питания +10,8...13,2 В и -5,4...-6,6 В
Максимальное входное напряжение - 2,0 В
Сопротивление нагрузки 27...33кОм
Запрещается подведение любых электрических сигналов (в том числе «питание» и «земля») к неиспользуемым выводам микросхем

Назначение выводов: 1,2,3,5,6,11,12,13 - свободные; 4 - вход; 7 - общий; 8 - питание +12В; 9 - выход; 10 - технологический; 14 - питание -6В; 15 - корпус.

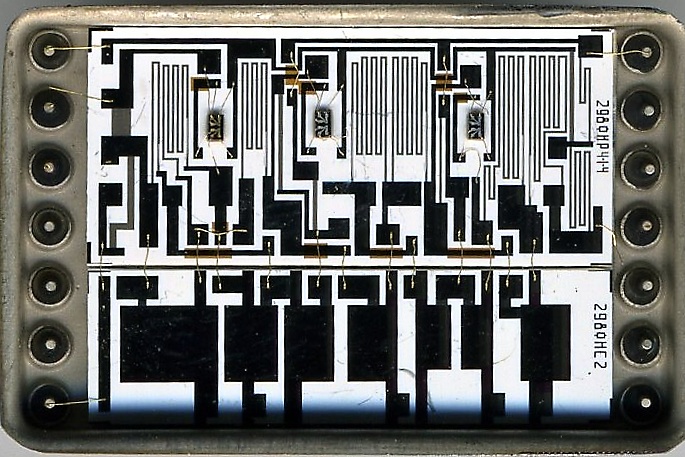

Конструкция микросхем этой серии: на бОльшей плате – активная часть, на меньшей – набор конденсаторов, для каждой литеры (частоты среза) – свой.


(фото Шарова А.Ю.)

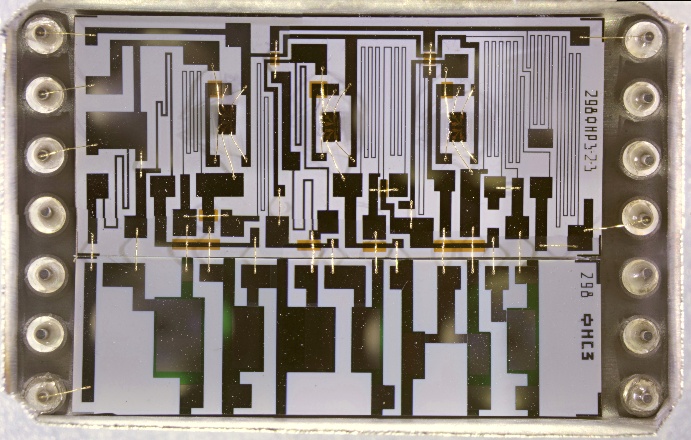

298ФН13:

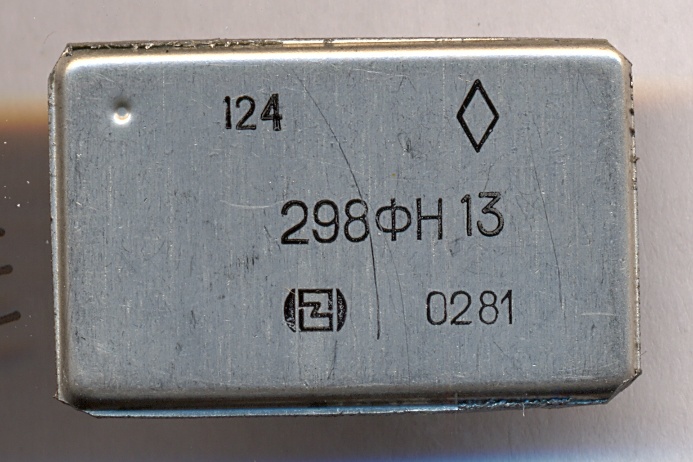

микросхема 298ФН13
(фото с форума Радиокартинки)

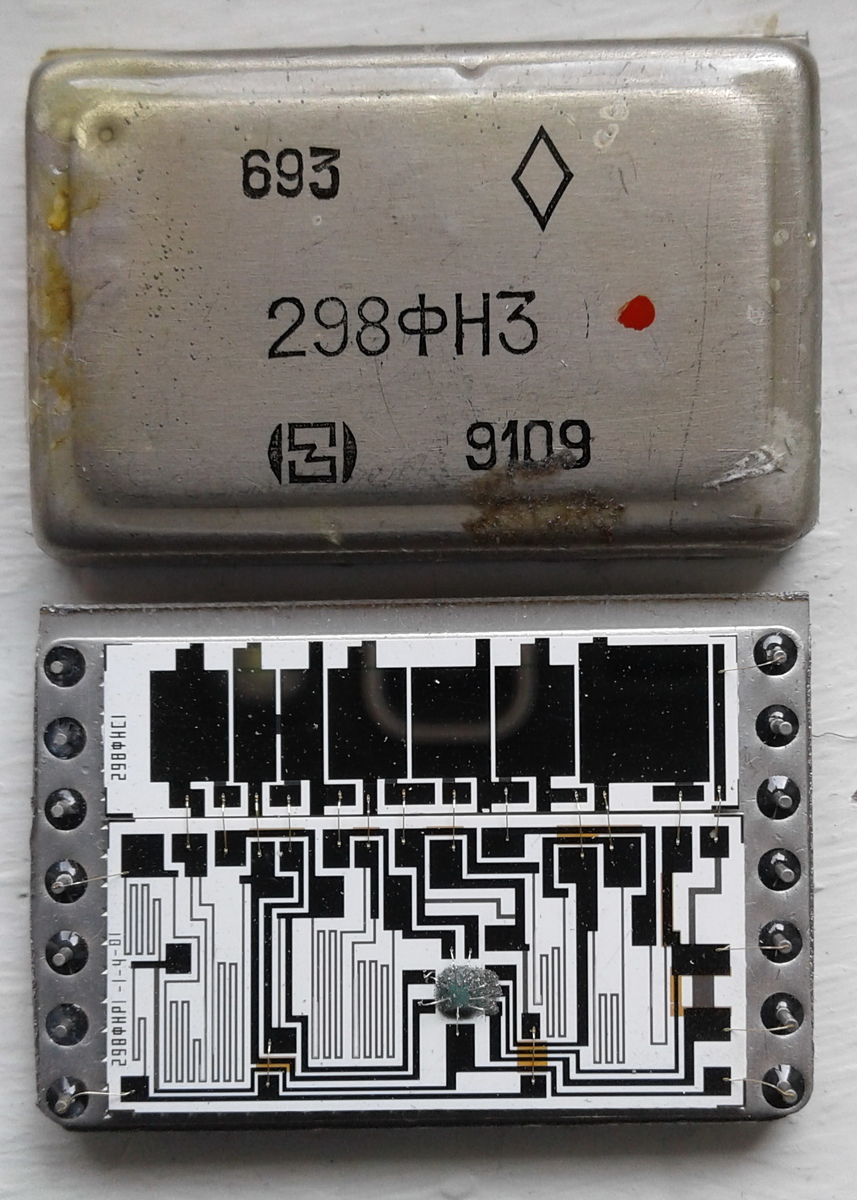

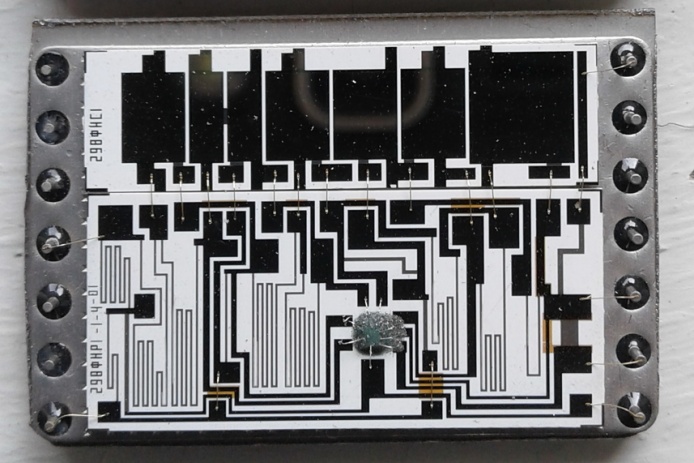

В 1990-91 годах у микросхем этой серии появился однокристальный вариант. При этом он выпускался одновременно со старым, на дискретных транзисторах. Для примера, 298ФН3 1991 года:

микросхема 298ФН3
(фото с Форума радиодеталей)

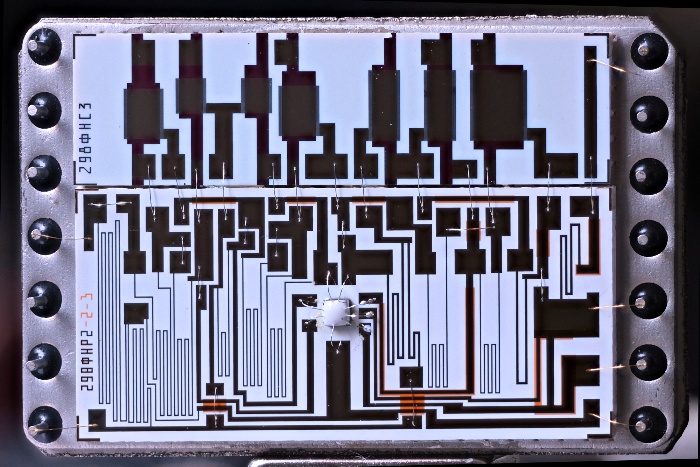

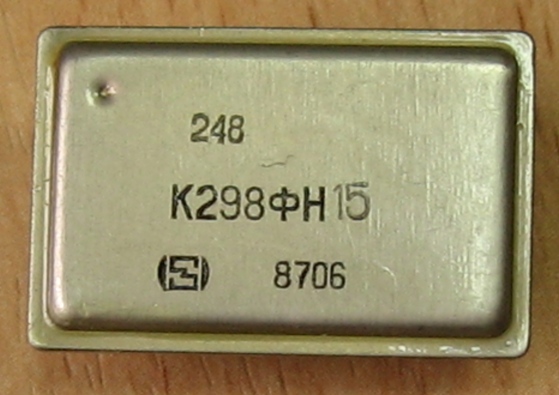

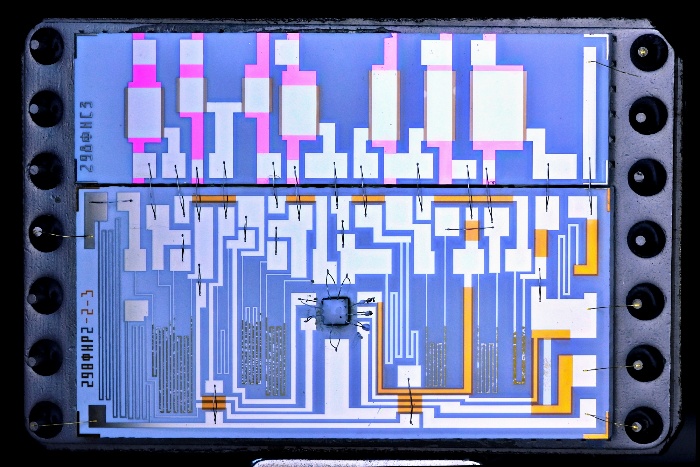

298ФН15 1995 года,

микросхема 298ФН15
(фото с форума Радиокартинки)

микросхема 298ФН15
(фото с форума Радиокартинки)

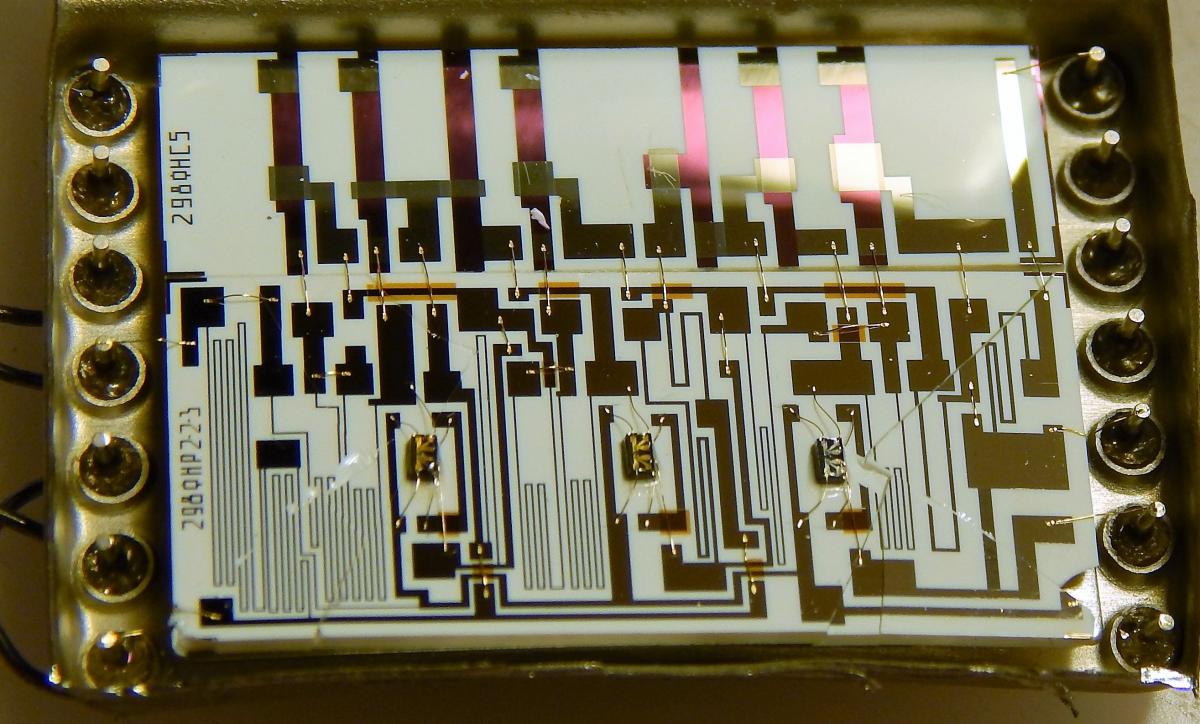

298ФН21:

микросхема 298ФН21
(фото с Форума радиодеталей)

микросхема 298ФН13
(фото с форума Радиокартинки)

Источники:

1. Нефедов А.В. Интегральные микросхемы и их зарубежные аналоги: Справочник. Т. 3 - М.: КУбК-а, 1997.
