Прецизионные тонкопленочные наборы резисторов для преобразователей «код - аналог».
Производители - пензенский НИИ ЭМП (разработчик) и "Алмаз", г.Котовск Тамбовской области.
Из истории НИИ электромеханических приборов - "...В 1972 г. в серийное производство внедрены первые тонкопленочные микросхемы 301НР1 и НР2."

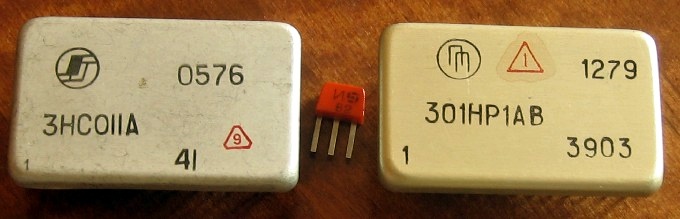

Декодирующая резисторная матрица R=2R; "НС" - набор сопротивлений, старое обозначение микросхемы.
ОКР "Ладога" по ним закончена в 1973 году. В том же году на заводе при НИИ ЭМП выпустили установочную партию, а завод им. 50-летия СССР (будущий "Алмаз") освоил эти микросхемы в III-м квартале 1977 года.
Модификации от А до М отличаются величиной отклонения (в сторону уменьшения) разрядных резисторов от номинального значения на 0, 10, 20, ... 100 Ом. Использование той или иной модификации позволяет скомпенсировать остаточное сопротивление ключей, коммутирующих разрядные сопротивления.
Справочный лист, копия паспорта и данные из отраслевого каталога на них.

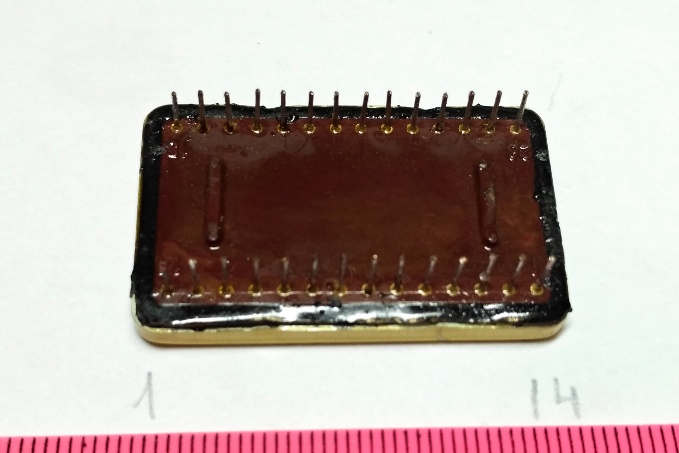

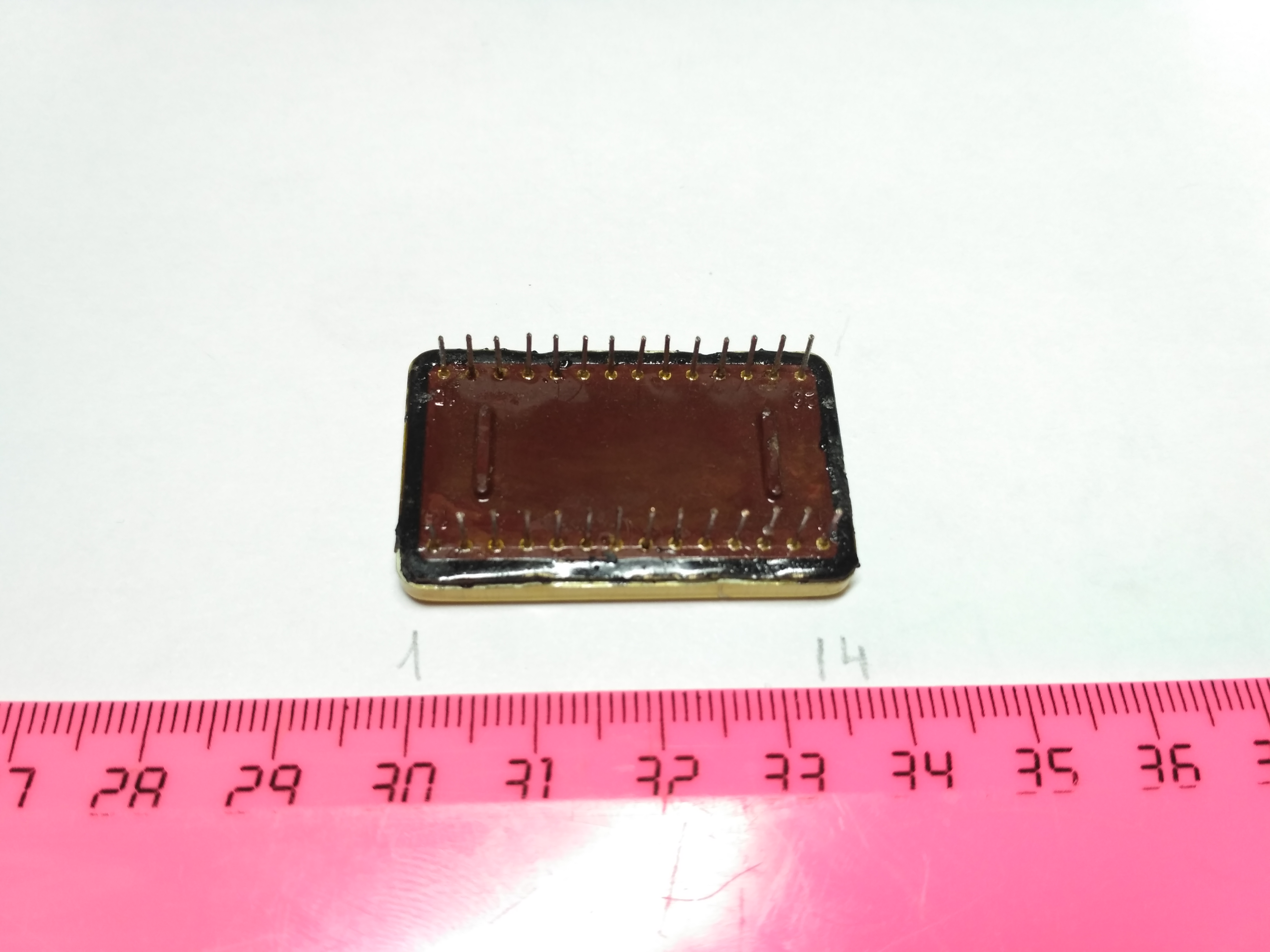

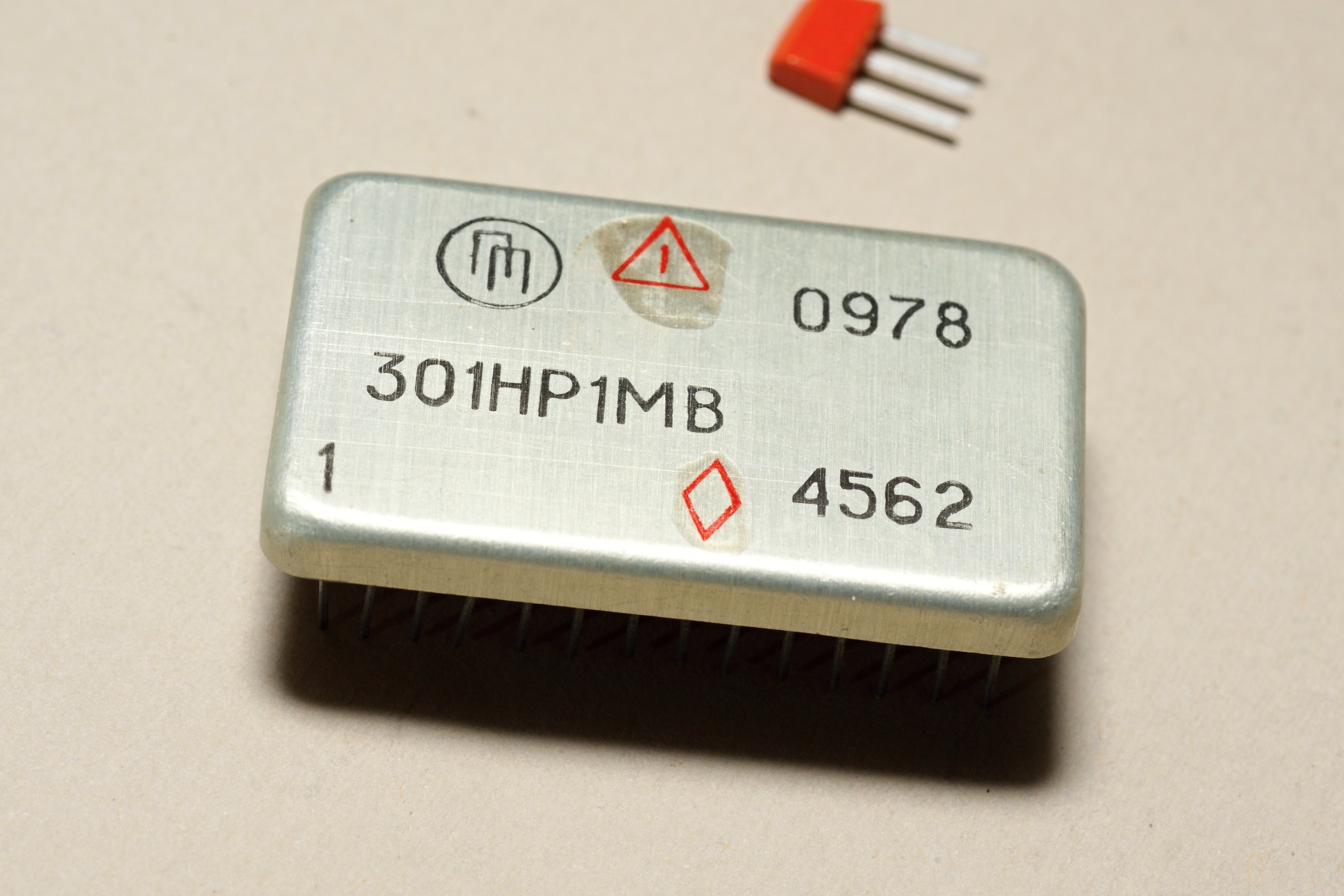

(фото Сергея Брылёва)

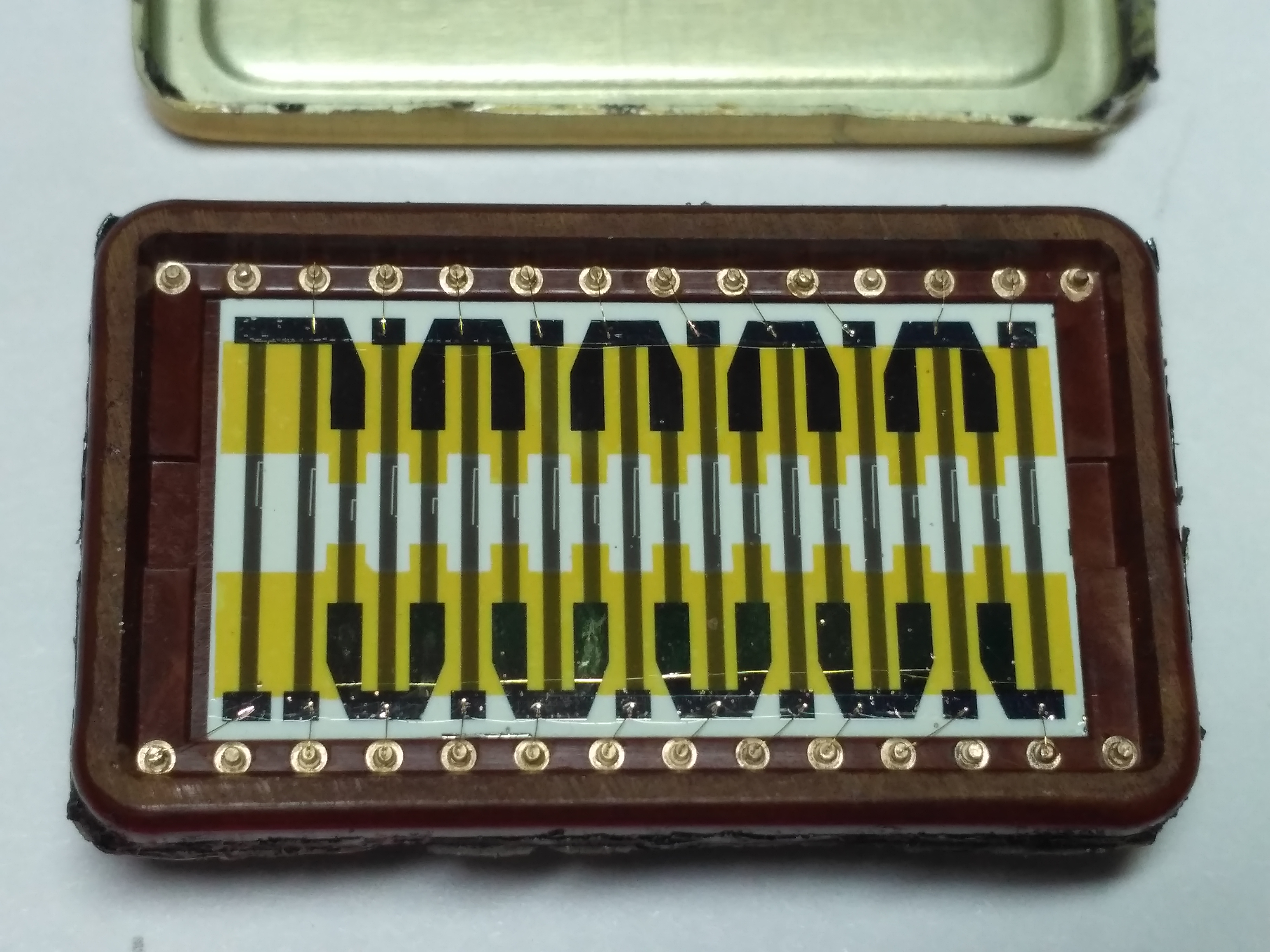

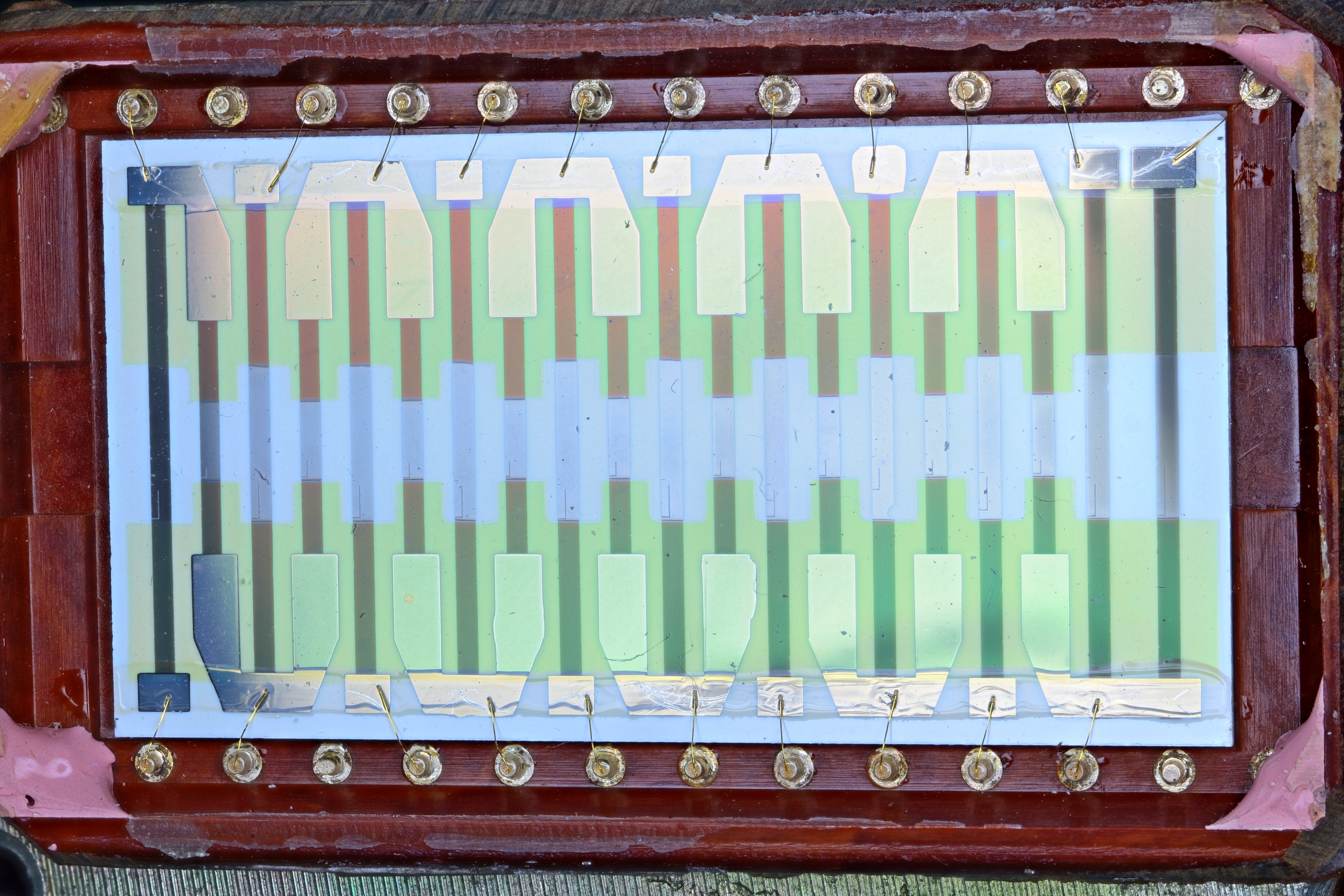

(фото Сергея Брылёва)

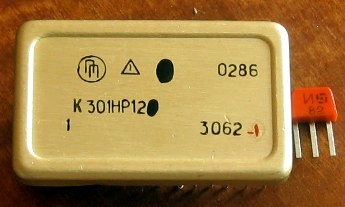

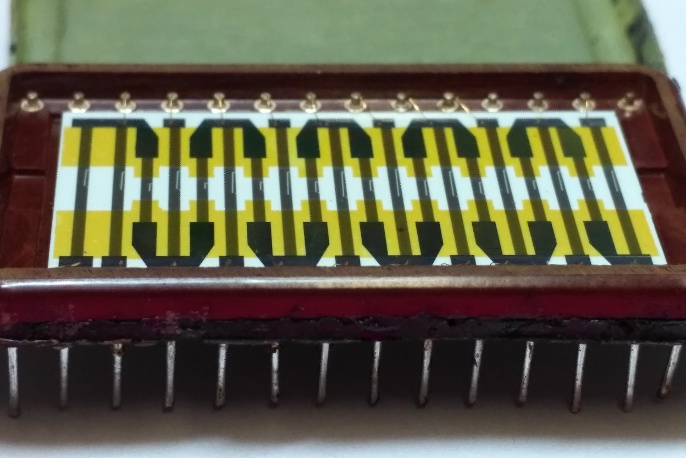

(фото с форума Радиокартинки)

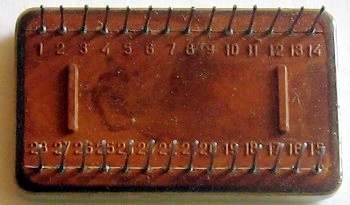

(фото с форума Радиокартинки)
Декодирующая резисторная матрица R-2R, с коэффициентами деления от 1/2048 до 2047/2048; относительная погрешность коэффициента деления не более +0,010%. ОКР "Кубань" по их разработке закончена в 1974 году, в 1975 на заводе при НИИ ЭМП выпущена установочная партия.
Данные из отраслевого каталога на поздний вариант, 301НР4.

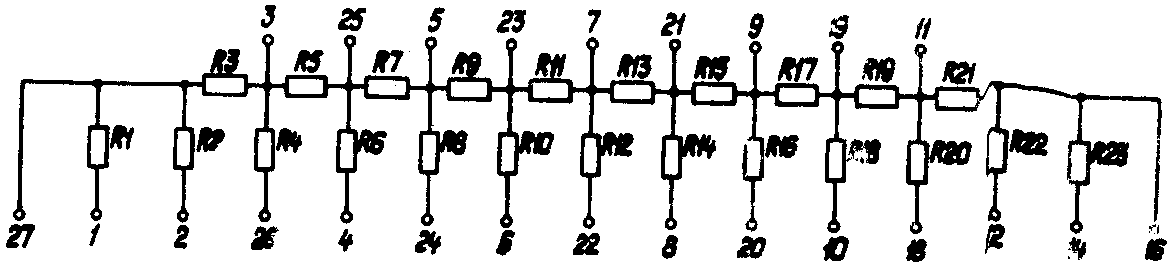

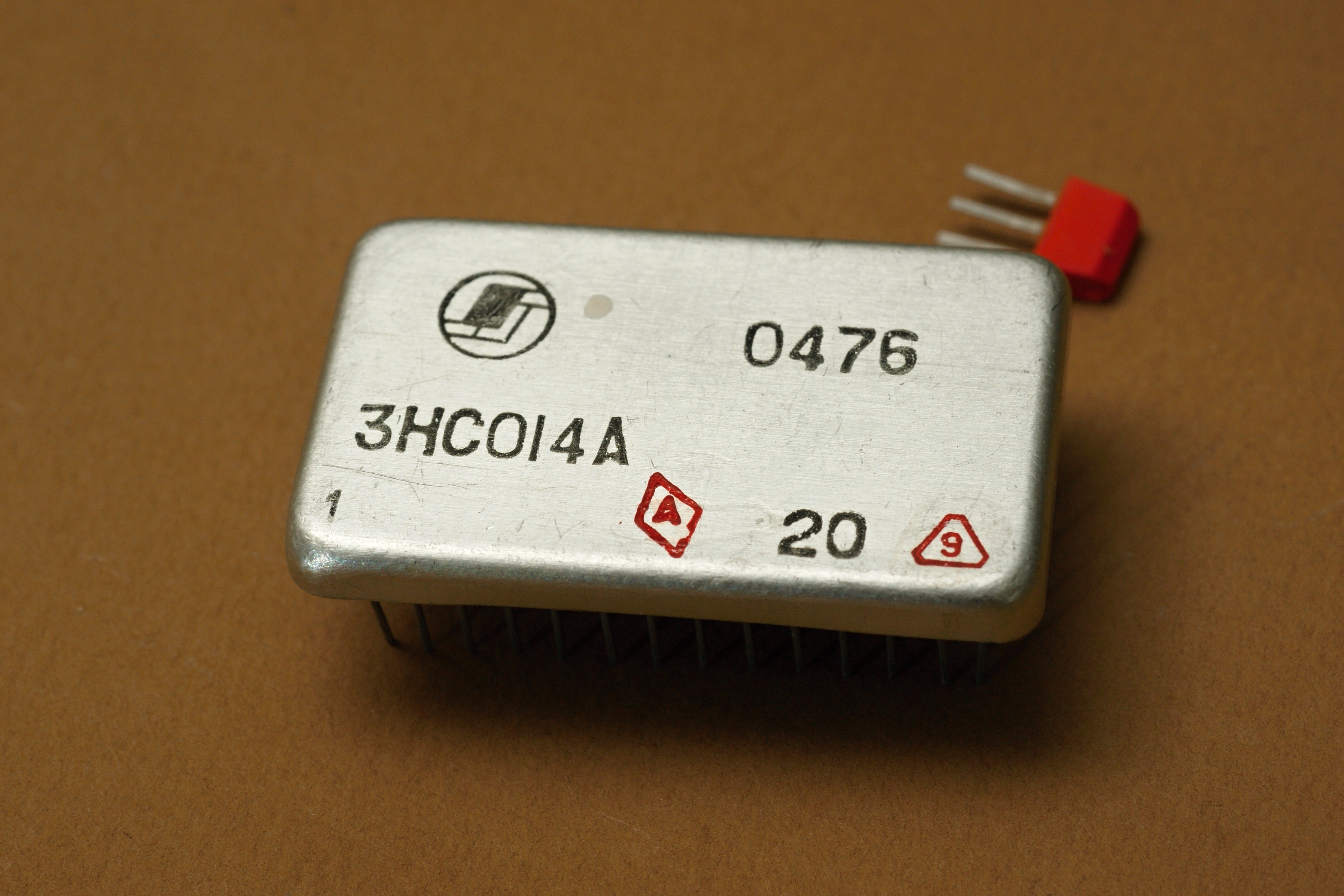

Микросхемы 301НР3, НР4, НР5, НР6 имели одинаковую внутреннюю схему и основные параметры, отличия были только в номинале базового резистора; у 3НС014 это 5 кОм. Заводской паспорт на них.
Декодирующая резисторная матрица R-2R, с коэффициентами деления от 1/2048 до 2047/2048; номинал базового резистора 10 кОм.
Схемы имели много (одиннадцать) подвариантов, в которых разрядные резисторы изготавливались уменьшенными на некоторую фиксированную величину (для варианта "Е" это 50 Ом) с целью снижения коэффициента погрешности при работе с источником напряжения, имеющим определённое внутреннее сопротивление.
Справочный лист из отраслевого каталога, заводской паспорт и упаковочный талон на них.
ОКР "Кубань" по их разработке закончена в 1974 году, в 1975 на заводе при НИИ ЭМП выпущена установочная партия.

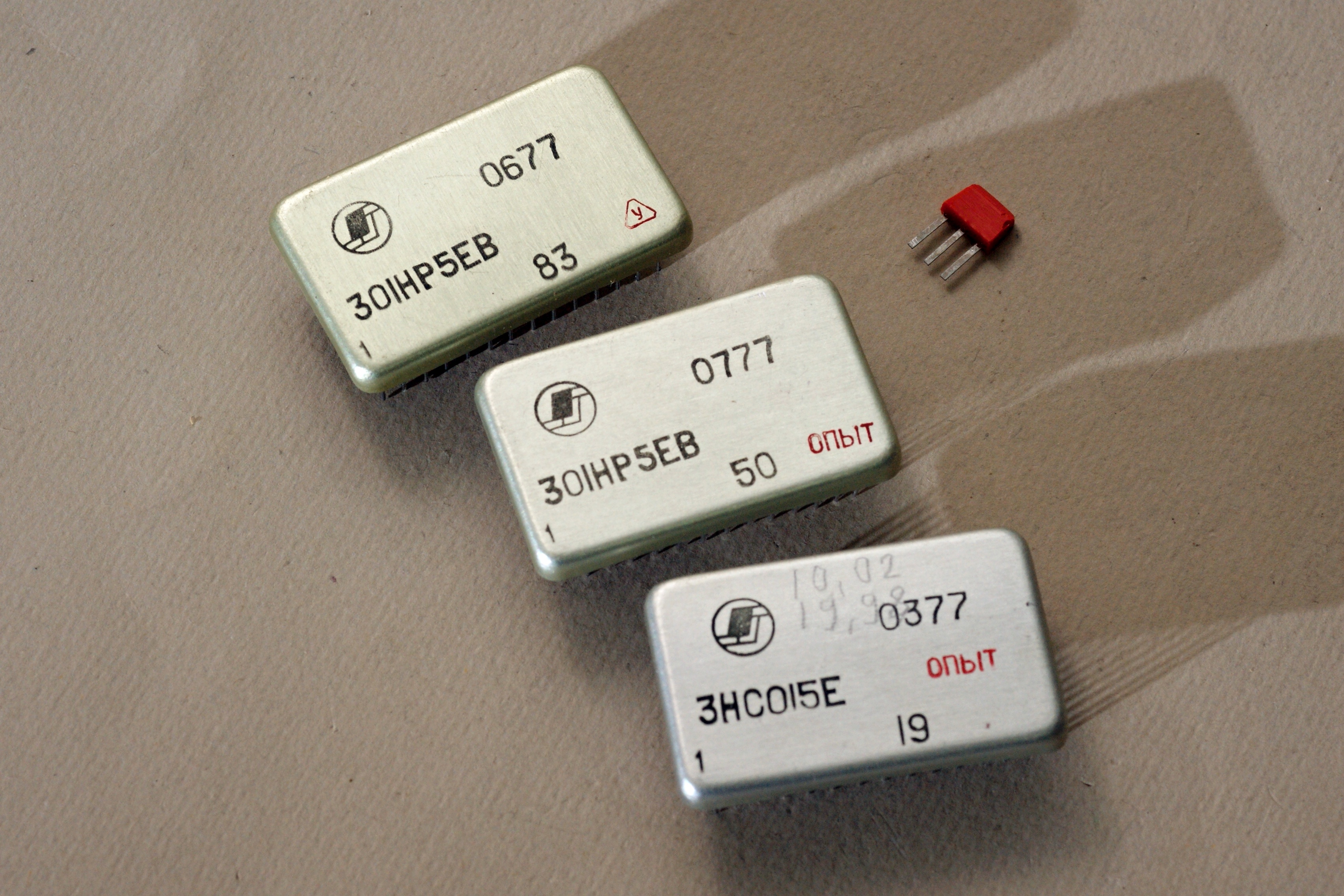

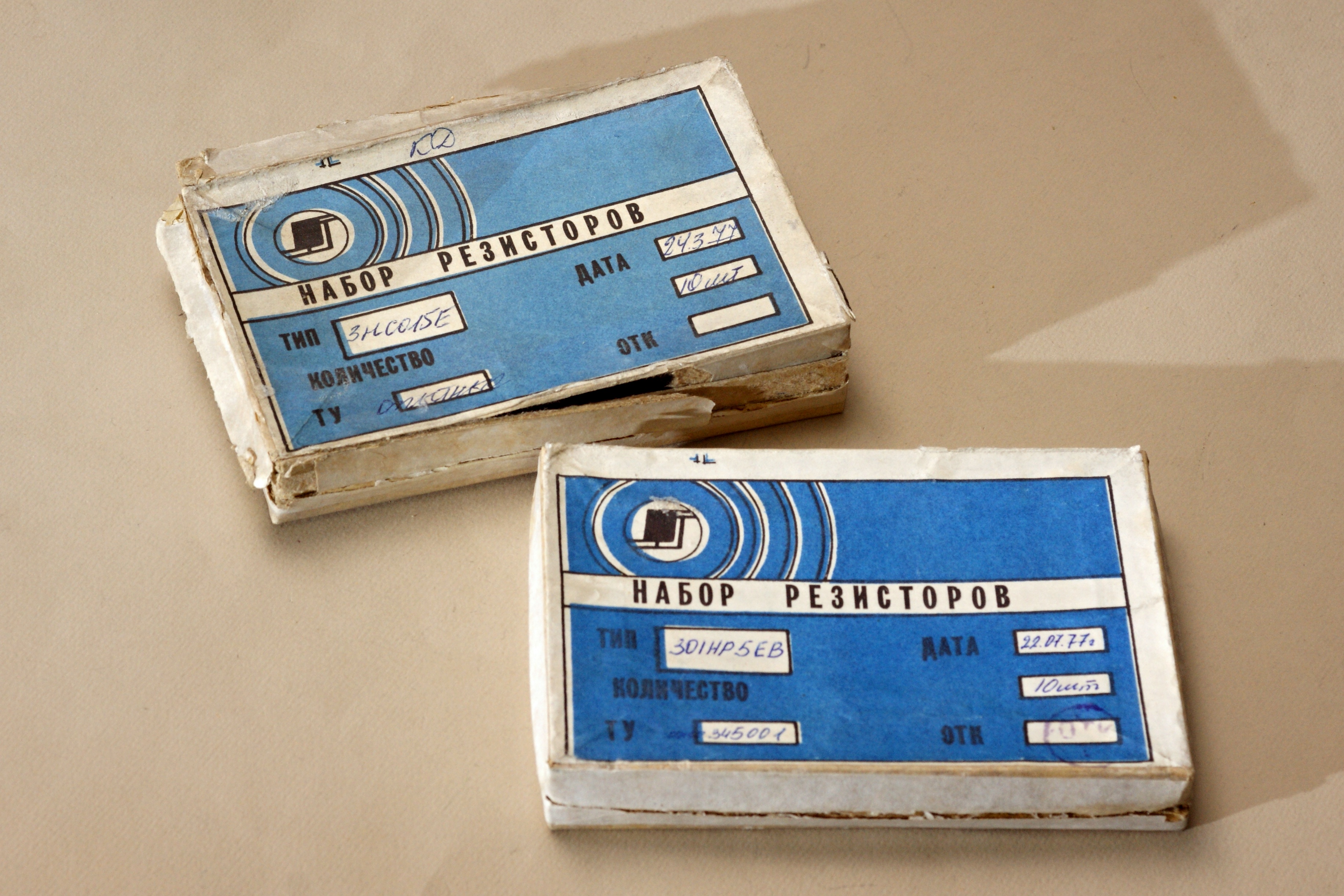

В моих образцах интересно, что в марте 1977 года это были ещё опытные 3НС015Е с неутверждёнными техническими условиями, а в июне - уже 301НР5ЕВ по ОЖ0.345.001ТУ. При этом июльский образец - снова опытный; процесс отработки продолжался.

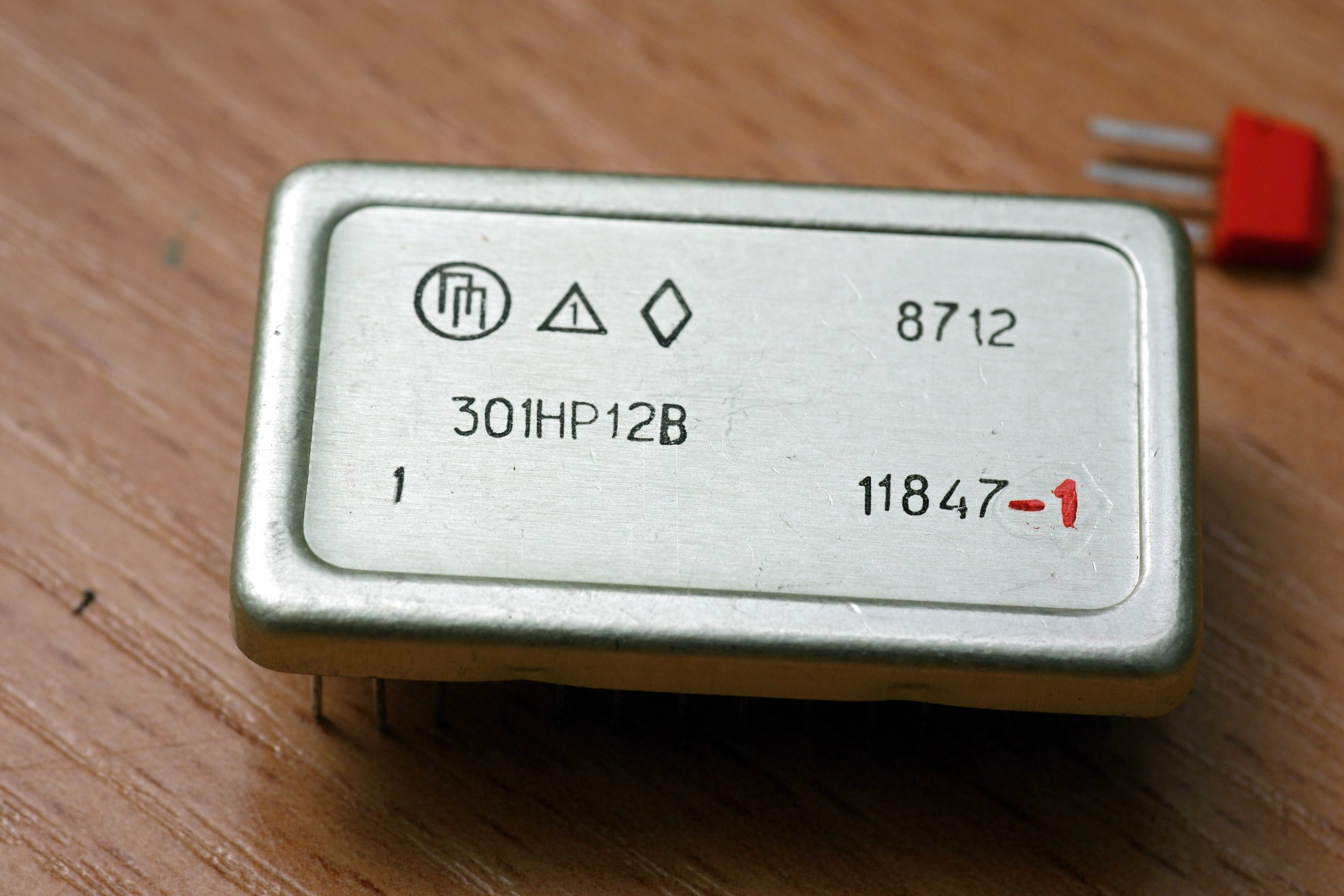

Декодирующая резисторная матрица R=2R. Разработана в 1974 году по ОКР "Дон", в том же году начато и серийное производство.
Справочный лист на нее, данные из отраслевого каталога и паспорт (спасибо Ghost'у с форума Портативное ретрорадио).
 |
 |
Источники:
1. Каталог интегральных микросхем. Часть II (аналоговые).- Центральное
бюро применения. 1975.
2. Справочник по интегральным микросхемам. Под общ. ред. Б.В.Тарабрина. М., "Энергия", 1977
3. Справочник по интегральным микросхемам/ Б.В. Тарабрин, С.В. Якубовский, Н.А. Барканов и др.; Под ред.
Б.В. Тарабрина. - 2-е изд., перераб. и доп. - М.: Энергия, 1981.
4. Щербаков В.И., Грездов Г.И. Электронные
схемы на операционных усилителях:
Справочник. - К.: Технiка, 1983.
5. Резисторы: Справочник / В. В. Дубровский, Д. М. Иванов, Н. Я. Пратусевич и др.; Под общ ред. И. И.
Четверткова и В. М. Терехова. - М.: Радио и связь, 1987.
6. Микросхемы интегральные. Группа 6331. Сборник справочных листов РД 11 0488.3-89.
Всесоюзный научно-исследовательский институт "Электронстандарт". 1990.
7. Резисторы: Справочник/В. В. Дубровский, Д. М. Иванов, Н. Я. Пратусевич и др.; Под ред. И. И. Четверткова и В. М. Терехова. - 2-е изд., перераб. и доп. - М.: Радио и связь, 1991.
