Тонкопленочные наборы резисторов для делителей напряжения в измерительной аппаратуре.
Производитель - ПО "Позистор", г.Абовян (Армения).
Последовательный делитель напряжения (7 резисторов). Разработан пензенским НИИ ЭМП по ОКР "Днепр" (сдана во II квартале 1976г.), установочная партия выпущена абовянским заводом "Сириус" в IV квартале 1976 года. Справочный листок здесь.
|
 |
Последовательный делитель напряжения (4 резисторов). Разработан совместно с 308НР1 пензенским НИИ ЭМП по ОКР "Днепр" в 1976 году. Справочный листок на него. Производитель - ПО "Позистор", г.Абовян (Армения). |
|

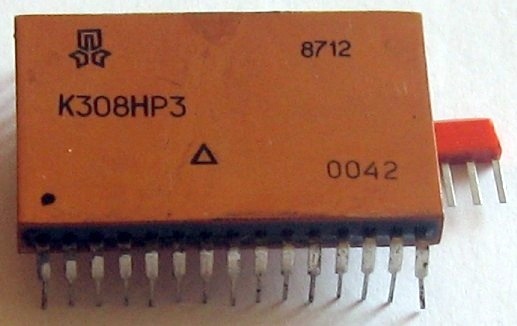

Декодирующая двоично-десятичная резисторная матрица. Разработана совместно с 308НР1 и 308НР2 пензенским НИИ ЭМП по ОКР "Днепр" в 1976 году.
Технические подробности - здесь.
Производитель - ПО "Позистор", г.Абовян (Армения).

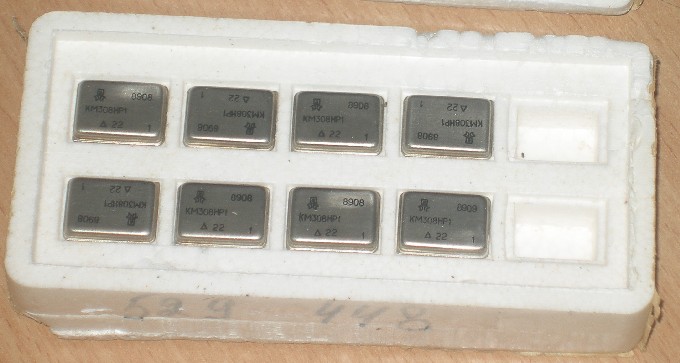

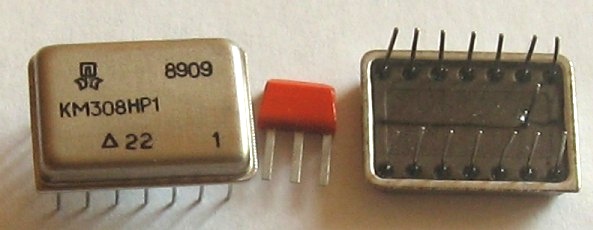

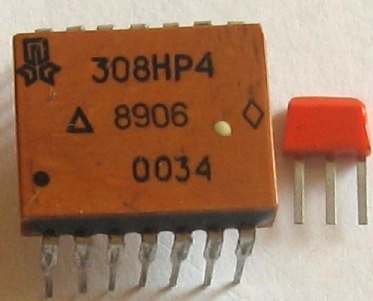

| Делитель напряжения для электронно-измерительной техники. Копия паспорта
здесь.
Производители - ПО "Позистор", г.Абовян (Армения) и питерское ЛНПО "Позитрон". |
 |

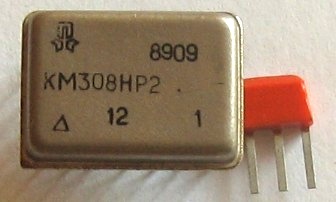

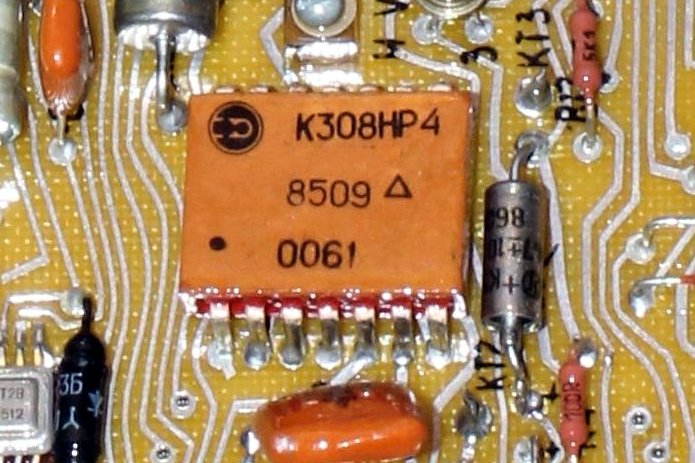

(фото с форума "Портативное
ретрорадио")
| Производители - ПО "Позистор", г.Абовян (Армения)
и питерское ЛНПО "Позитрон".

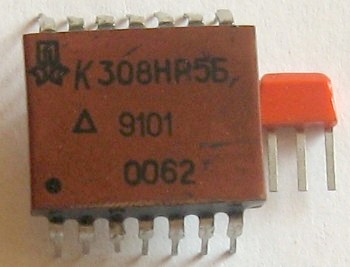

Делитель напряжения для электронно-измерительной техники. Справочный лист на нее. |

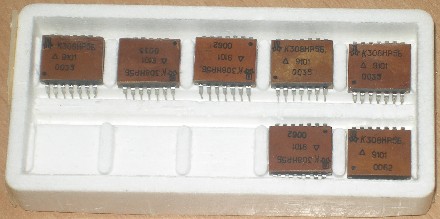

 (фото с форума "Портативное ретрорадио") |
|
 |

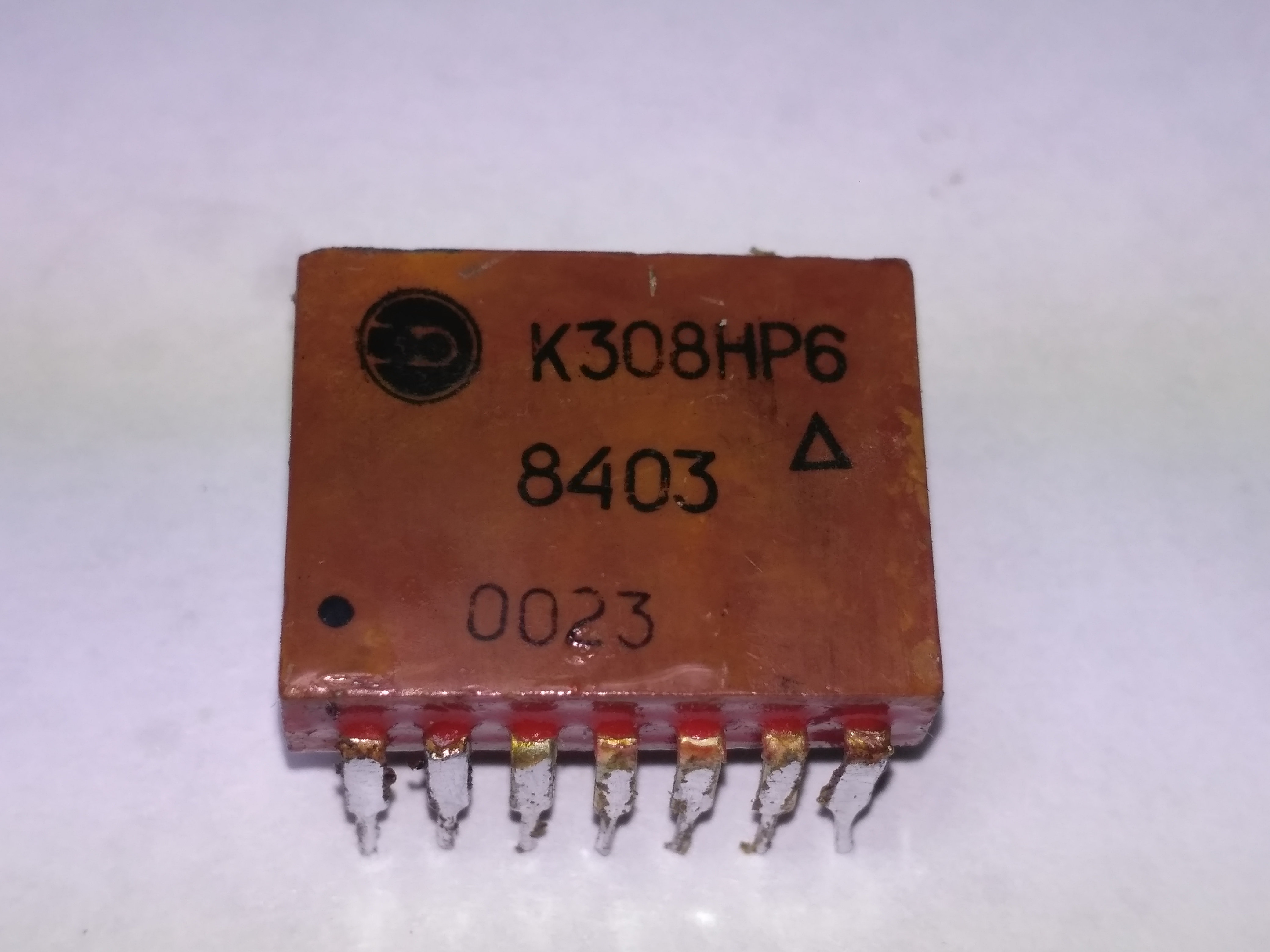

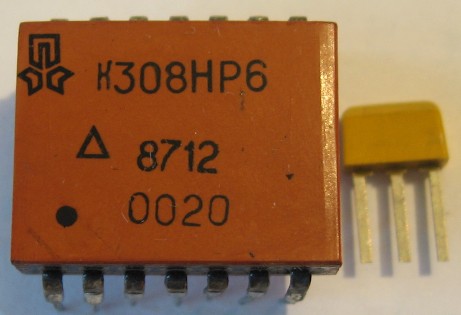

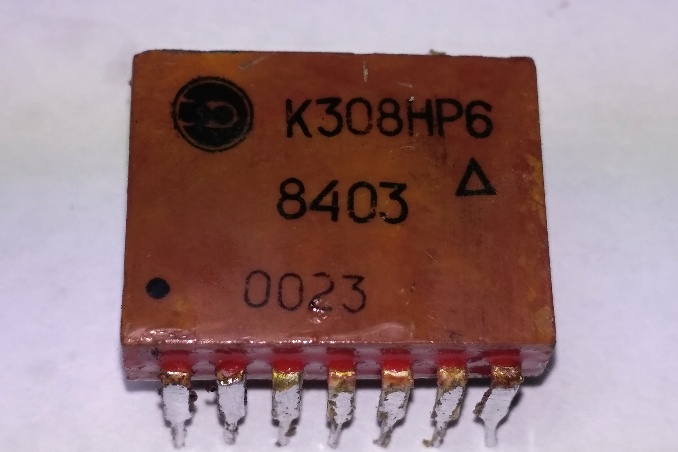

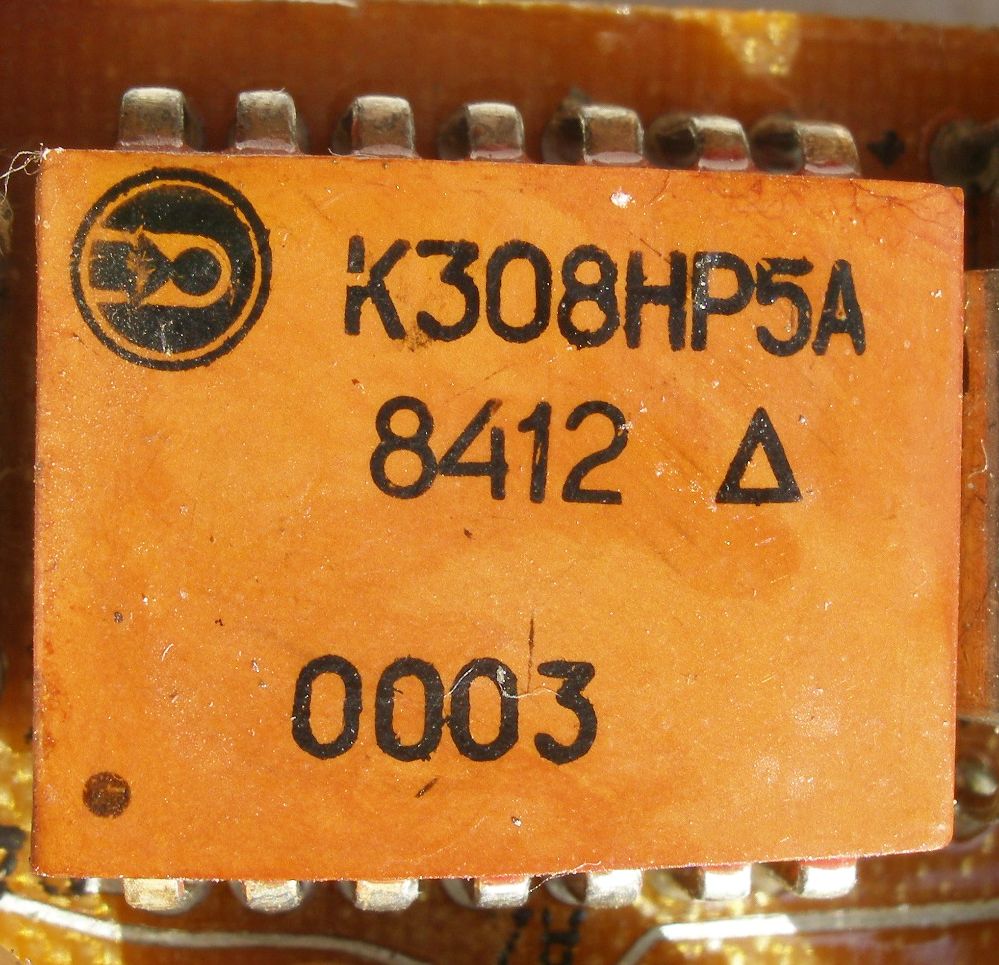

Делитель напряжения для электронно-измерительной техники.Он изначально проектировался для входных узлов вольтметров В7-** ( к примеру, в вольтметре В7-38) чтобы расширить их входные диапазоны измерения напряжения до 1 кВ. Применялся же фактически и во многих иных узлах и изделиях, в силу своей массовости.
Справочный листок и информационый лист от НИИЭМП на него.
Производители - ПО "Позистор", г.Абовян (Армения) и питерское ЛНПО "Позитрон".

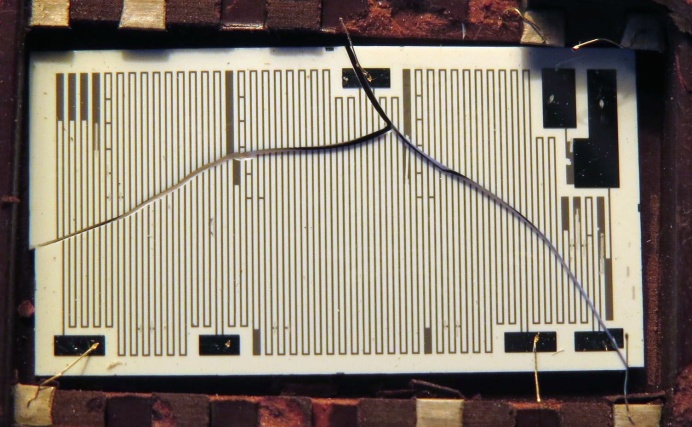

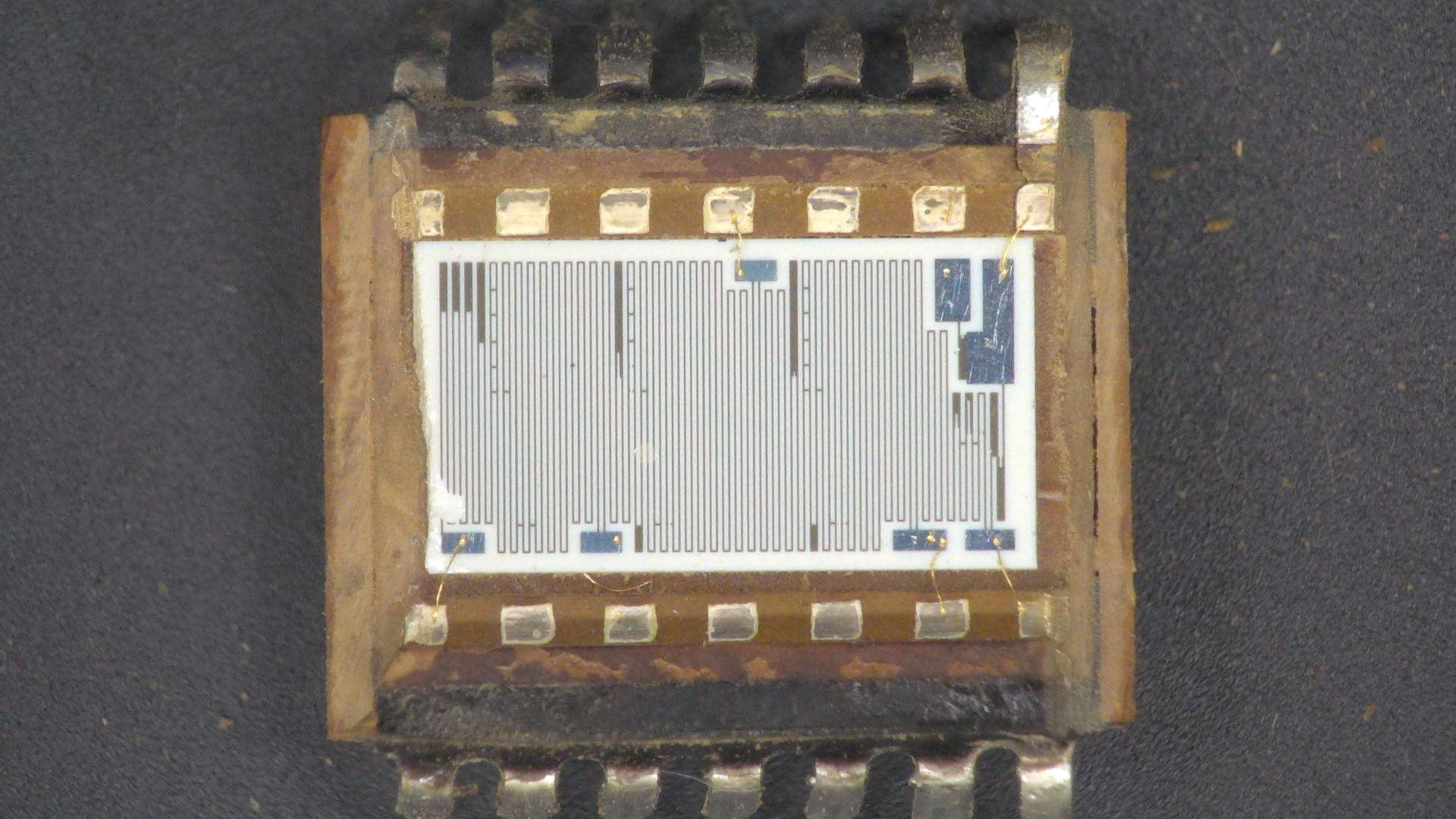

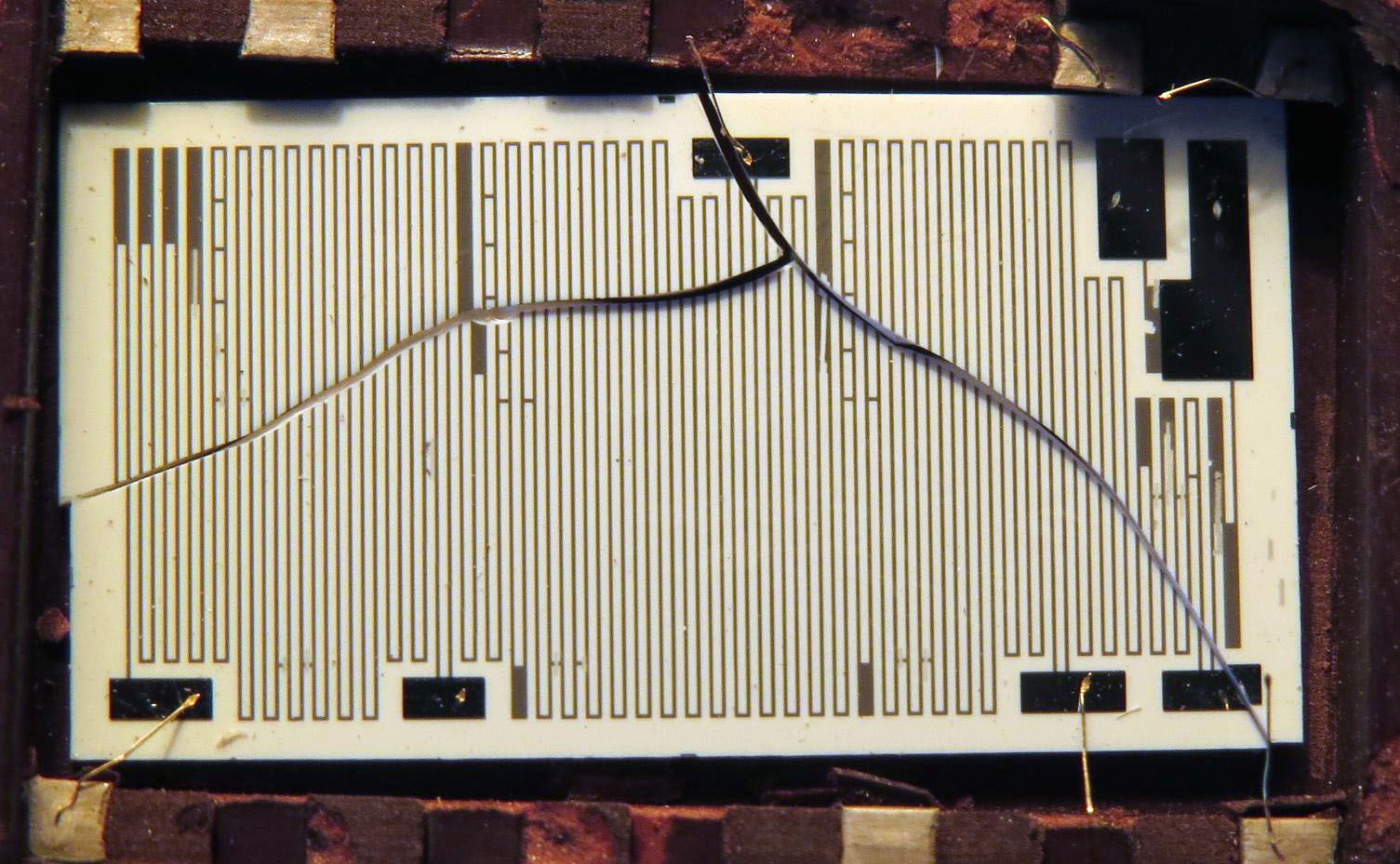

Внутри делитель содержит матрицу из шести прецизионных резисторов на единой керамической подложке, выполненных однородным слоем резистивного материала за 1 техпроцес, для выравнивания отношения ТКС резисторов между собой. Отбраковка матриц осуществлялась по ТКО 10ppm/°C.
Резисторы в ходе изготовления подгонялись лазером максимально близко к номинальным значениям.
(фото с Персональной
странички Ампернута)
(фото Сергея Фролова)
(фото Сергея Брылева)
Источники:
1. Каталог интегральных микросхем. Том 1. Центральное конструкторское бюро. 1986.
2. Резисторы: Справочник / В. В. Дубровский, Д. М. Иванов, Н. Я. Пратусевич и др.; Под общ ред. И. И.
Четверткова и В. М. Терехова. - М.: Радио и связь, 1987.
3. Резисторы: Справочник/В. В. Дубровский, Д. М. Иванов, Н. Я. Пратусевич и др.; Под ред. И. И.
Четверткова и В. М. Терехова. - 2-е изд., перераб. и доп. - М.: Радио и связь, 1991.
4. Нефедов А. В. Интегральные микросхемы и их зарубежные аналоги: Справочник. Т. 3.— М.: КУбК-а, 1997.
