313ая серия

Тонкопленочные наборы резисторов этой серии предназначены для работы в устройствах измерительной и вычислительной техники в качестве прецизионных делителей напряжения. Конструктивно оформлены в пластмассовых корпусах, для печатного монтажа.

Справочный листок на эту серию от разработчика и производителя, пензенского НИИ ЭМП.

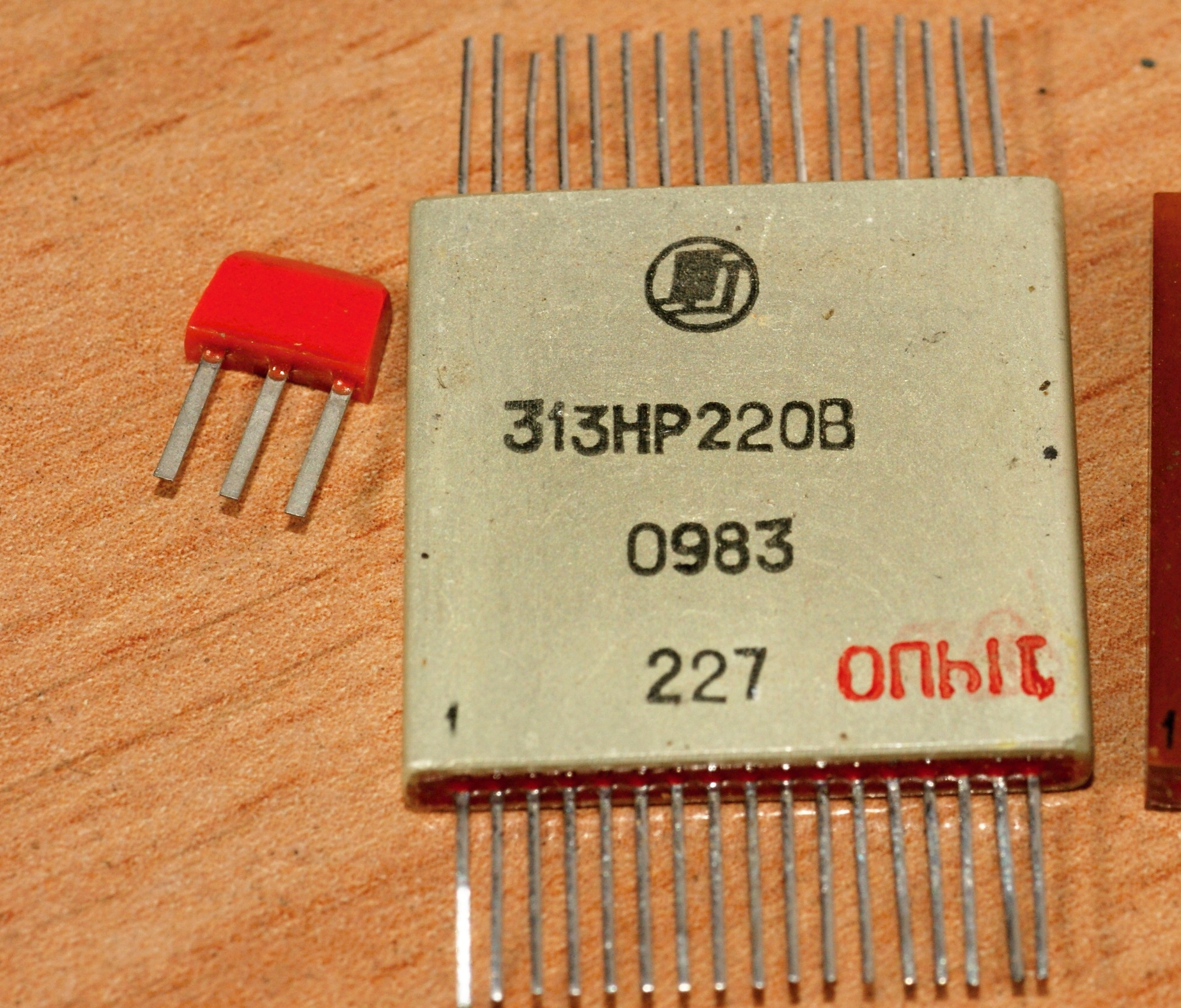

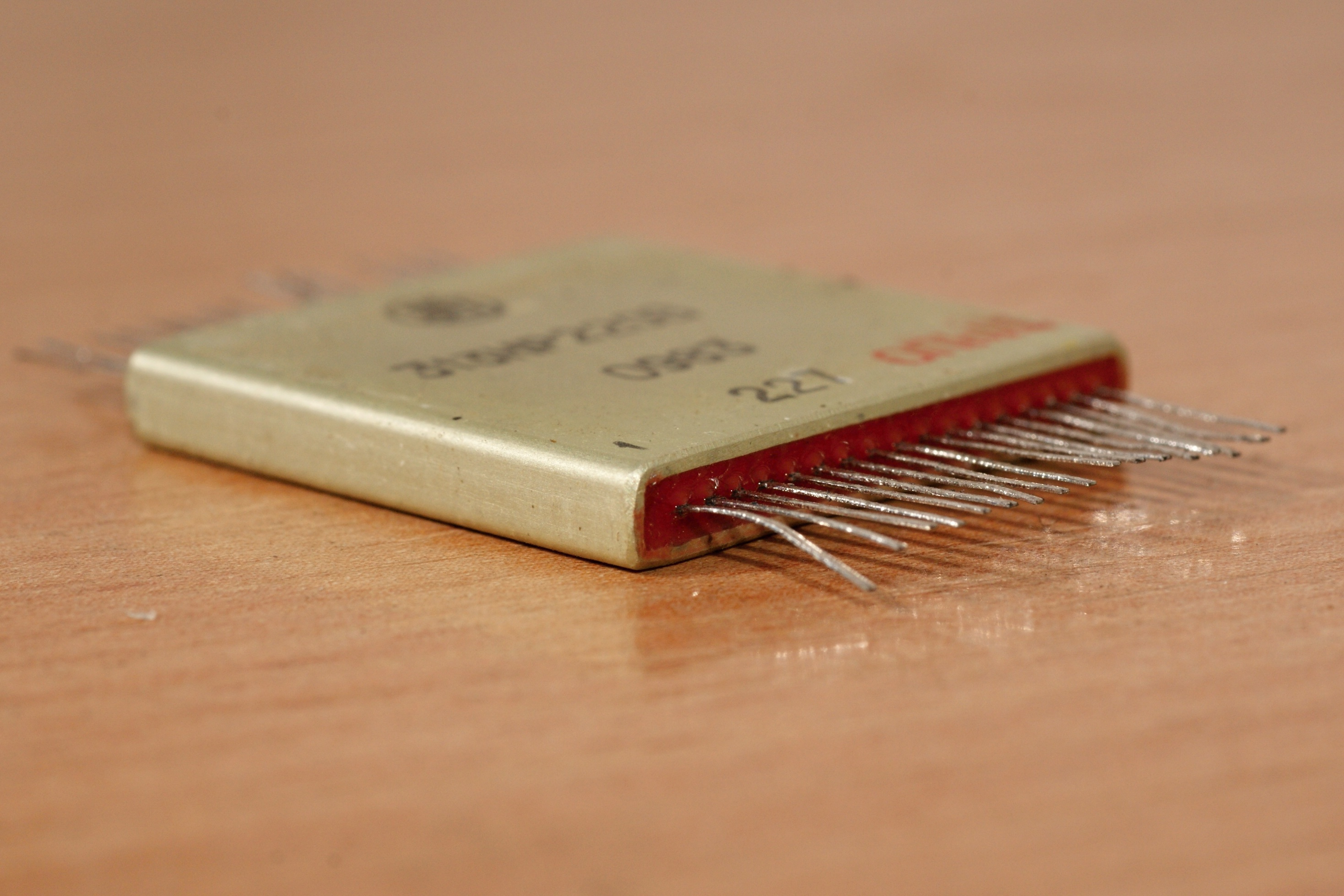

313НР220В

Образец из опытных выпусков 313НР220 - тонкопленочная декодирующая матрица R-2R с базовым номиналом 10 кОм; отклонение коэффициента деления не более +0,0075%. Справочный лист на нее.

Что за буква В в конце названия - не знаю...

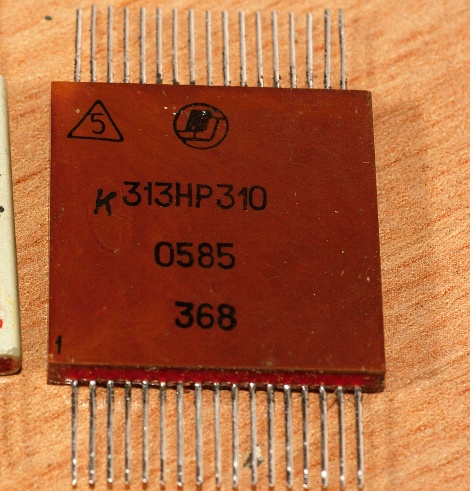

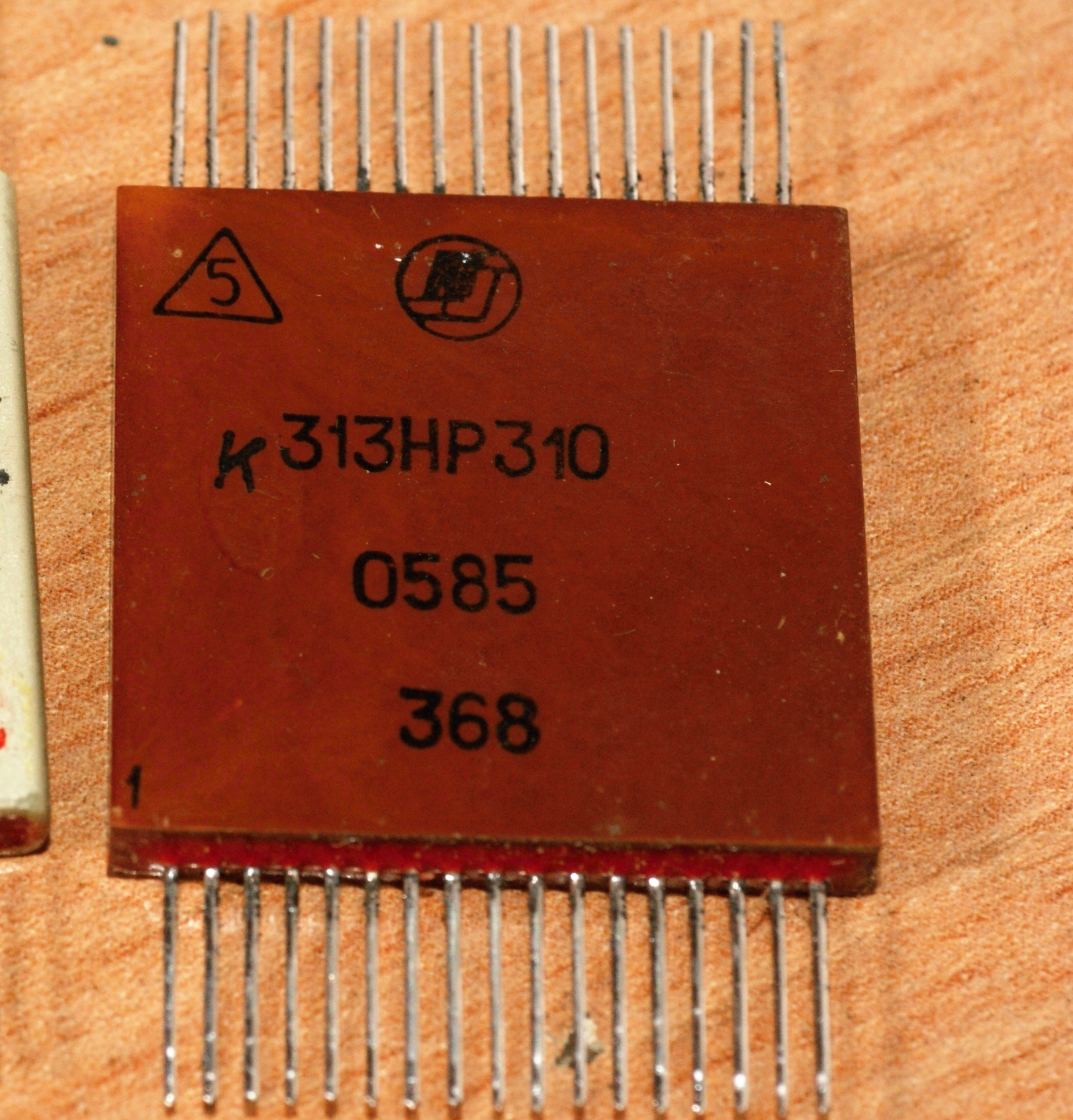

К313НР310

313НР310 - последовательный делитель напряжения, состоящий из 20 резисторов номиналом 30 кОм; отклонение коэффициента деления не более +0,0075%. Справочный лист на нее.

Источники:

1. Резисторы: Справочник / В. В. Дубровский, Д. М. Иванов, Н. Я. Пратусевич и др.; Под общ ред. И. И. Четверткова и В. М. Терехова. - М.: Радио и связь, 1987.
2. Отраслевой руководящий документ. Микросхемы интегральные. Группа 6331. Сборник справочных листов РД 11 0488.2-88. Издание официальное. Всесоюзный научно-исследовательский институт "Электронстандарт". 1989.
3. Резисторы: Справочник/В. В. Дубровский, Д. М. Иванов, Н. Я. Пратусевич и др.; Под ред. И. И. Четверткова и В. М. Терехова. - 2-е изд., перераб. и доп. - М.: Радио и связь, 1991.
4. Нефедов А. В. Интегральные микросхемы и их зарубежные аналоги: Справочник. Т. 3.— М.: КУбК-а, 1997.
