401ая серия

Серия включает в себя несколько усилителей ВЧ диапазона. Разработка их была проведена в 70ые годы.

401УВ3

Назначение - УВЧ диапазона 60-900 МГц. Справочный лист на нее.

Производитель - ОАО "Планета", г.В.Новгород (цитата у них с сайта "...оказывается мы производили и такое :-))" ).

Электрические параметры

Напряжение питания - 6 В +10%

Ток потребления - 20 мА

Коэффициент усиления - 15 р

Коэффициент неравномерности АЧХ - 3 дБ

Коэффициент шума - 2,5 дБ

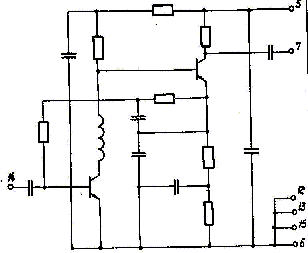

5 - питание (+Uп)
7 - выход усилителя
14 - вход усилителя
6, 12, 13, 15 - корпус (-Uп)

из переписки с работниками предприятия:
"...это - совместные НИР и ОКР с "Пульсаром". В качестве активных компонентов были выбраны наши транзисторы 2Т3121, которые также совместно разрабатывались с "Пульсаром". Кстати, по словам бывшего Генерального директора НПО "Планета" Добрякова А.В. (80-е годы), первоначальной задачей при создании ОКБ "Планета" были именно гибридные микросхемы."

оттуда же:
"В настоящее время производство 401УВ3 восстанавливается в "ОКБ Планета", а также разрабатывается модернизированный вариант для увеличения коэффициента усиления."

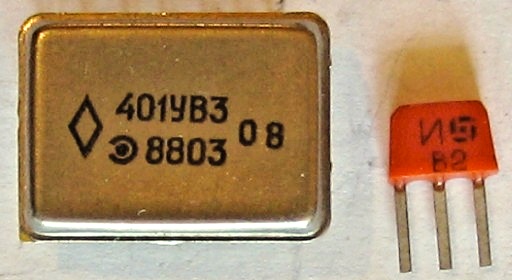

(фото с форума Портативное ретрорадио)

Источники:

1. Каталог интегральных микросхем. 1983. Дополнение №1. Выпуск 1984. Центральное конструкторское бюро. 1982.
2. Каталог интегральных микросхем. Том 1. Центральное конструкторское бюро. 1986.
3. Отраслевой руководящий документ. Микросхемы интегральные. Группа 6331. Сборник справочных листов РД 11 0488.2-88. Издание официальное. Всесоюзный научно-исследовательский институт "Электронстандарт". 1989
4. Каталог. Цифровые и аналоговые интегральные микросхемы. Часть 2. Условные графические обозначения, назначения выводов и габаритные чертежи корпусов. - ГУП Центральное конструкторское бюро "Дейтон", 1998.
