414ая серия

Аналоговые гибридные сборки малой степени интеграции для приемопередающей аппаратуры.

Производитель - НИИ "Мион", г.Тбилиси (Грузия).

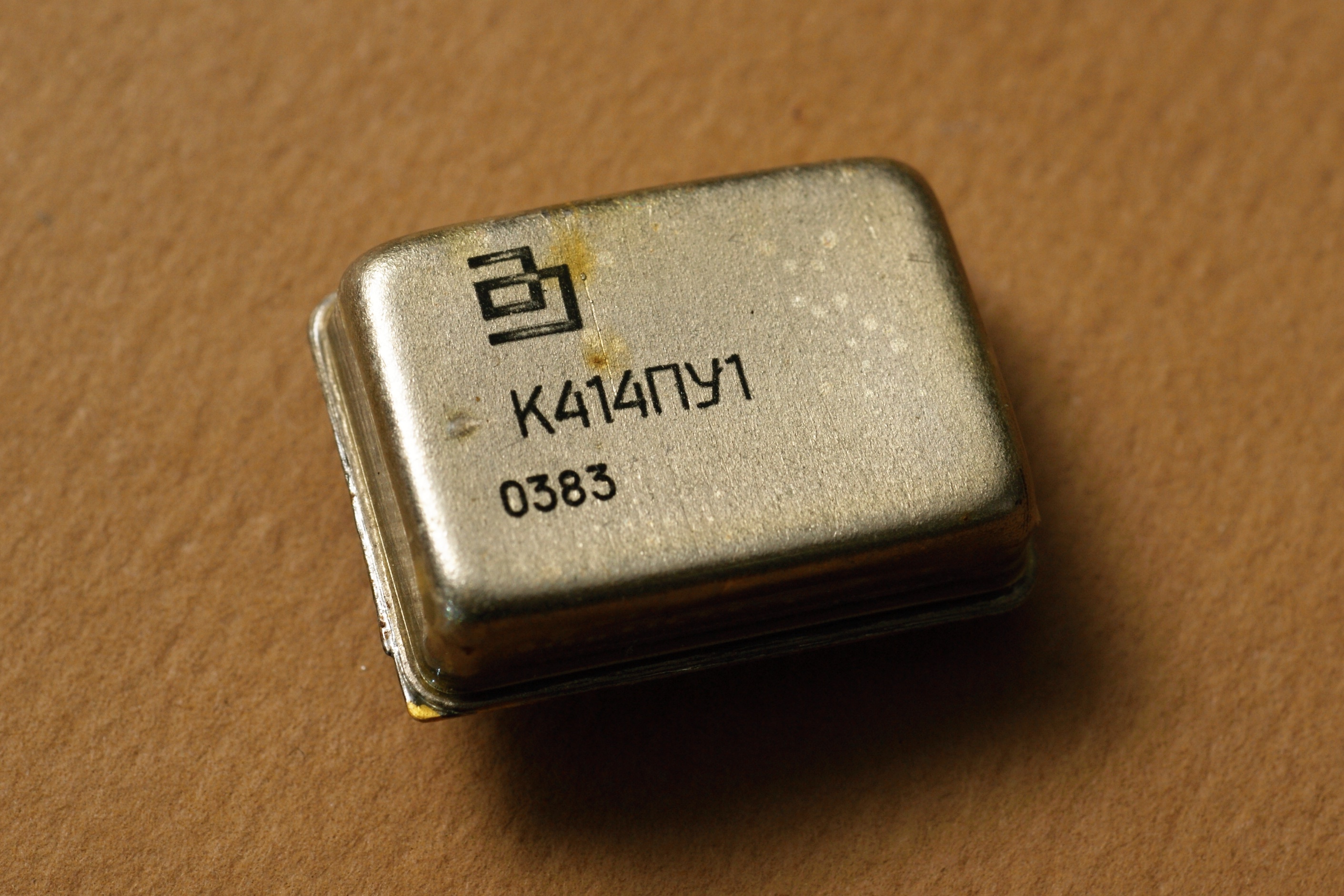

К414ПУ1

Электронный аттенюатор. Напряжение регулирования -10...-12 В, коэффициент ослабления -5,5...-6,5 дБ, затухание продуктов нелинейности второго порядка на выходе не менее 30 дБ.

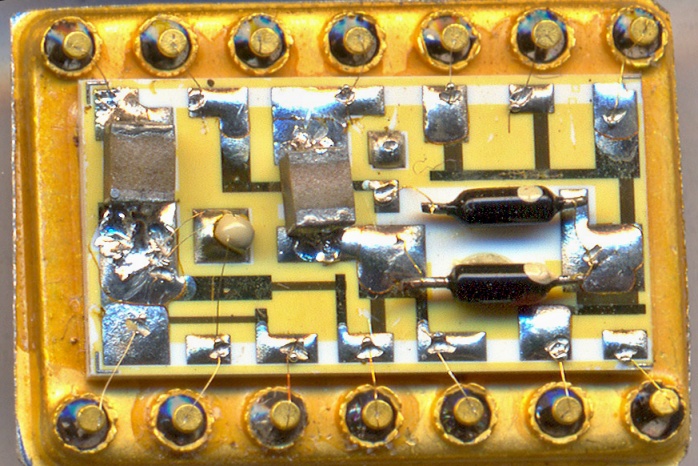

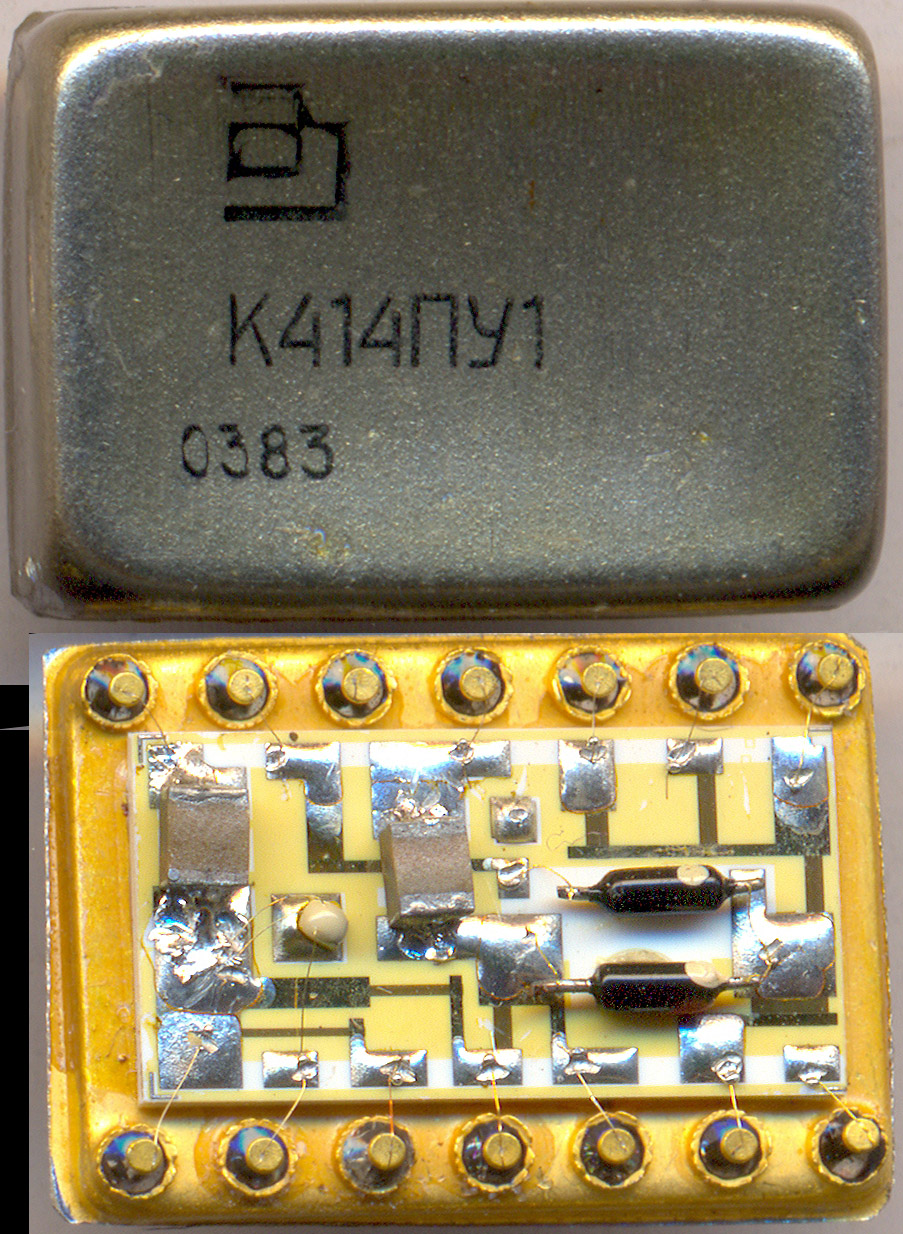

(фото Александра Назаренко)

К414УН1

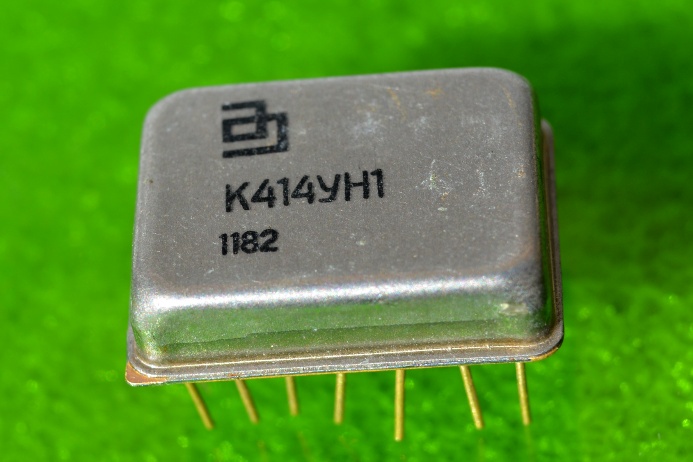

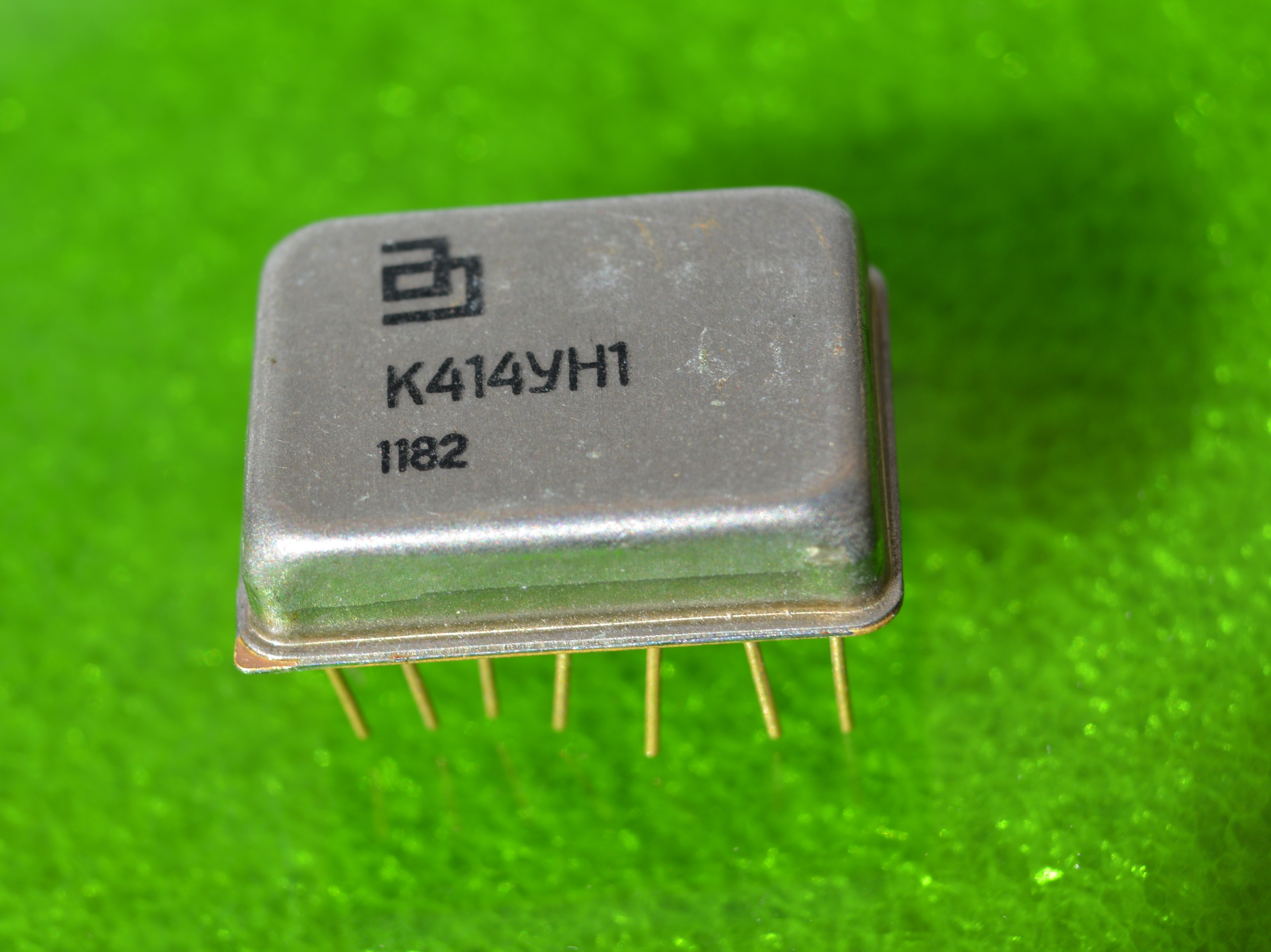

(фото с форума Портативное ретрорадио)

Назначение - видеоусилитель.

Электрические параметры

Напряжение питания -18 В +5%
Напряжение шумов не более 20 мкВ
Коэффициент усиления напряжения не менее 14 дБ
Коэффициент неравномерности АЧХ не менее I+0,2I 1 дБ
Дифференциальное усиление не более 0,3%
Дифференциальная фаза не более 0,5°

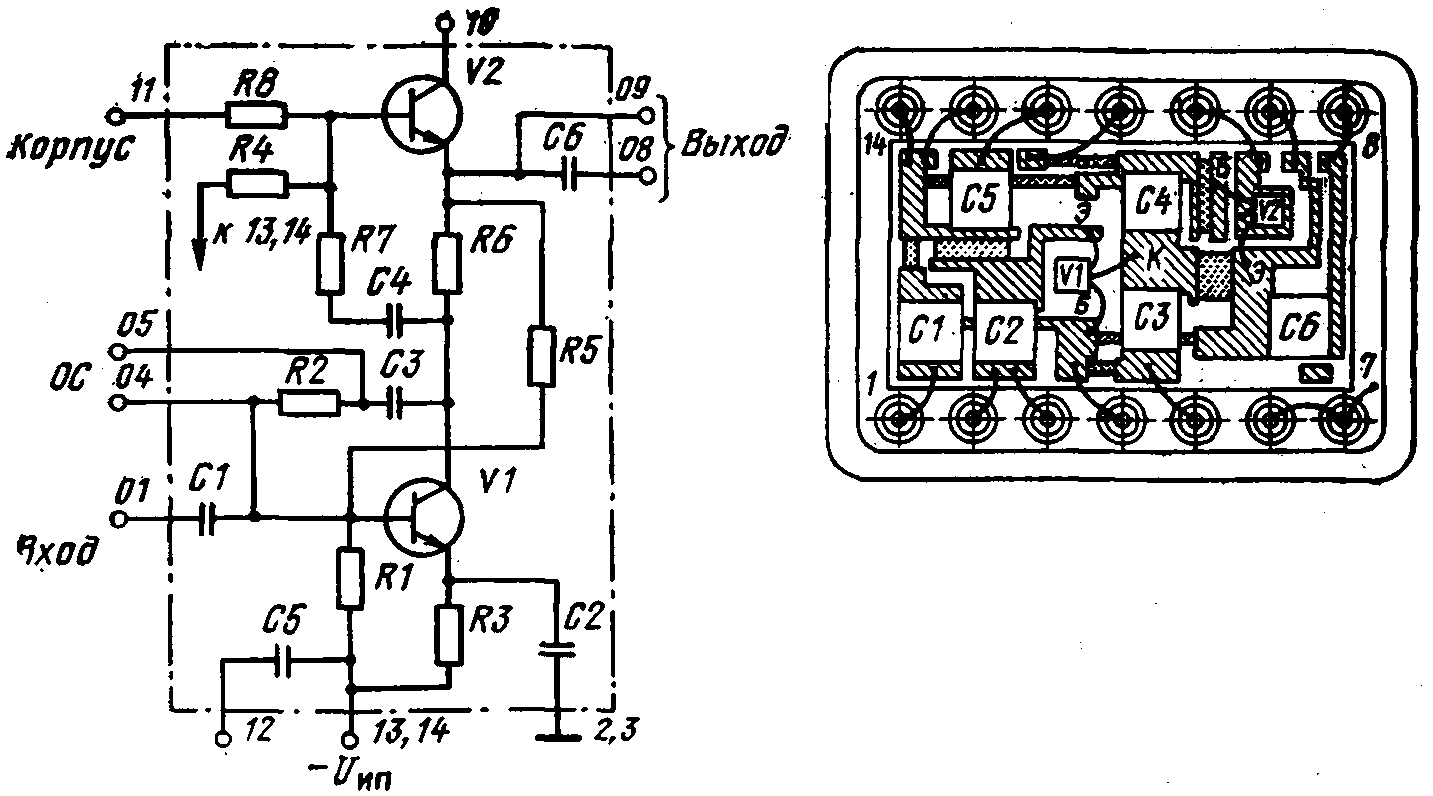

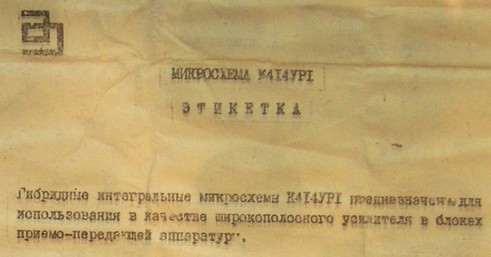

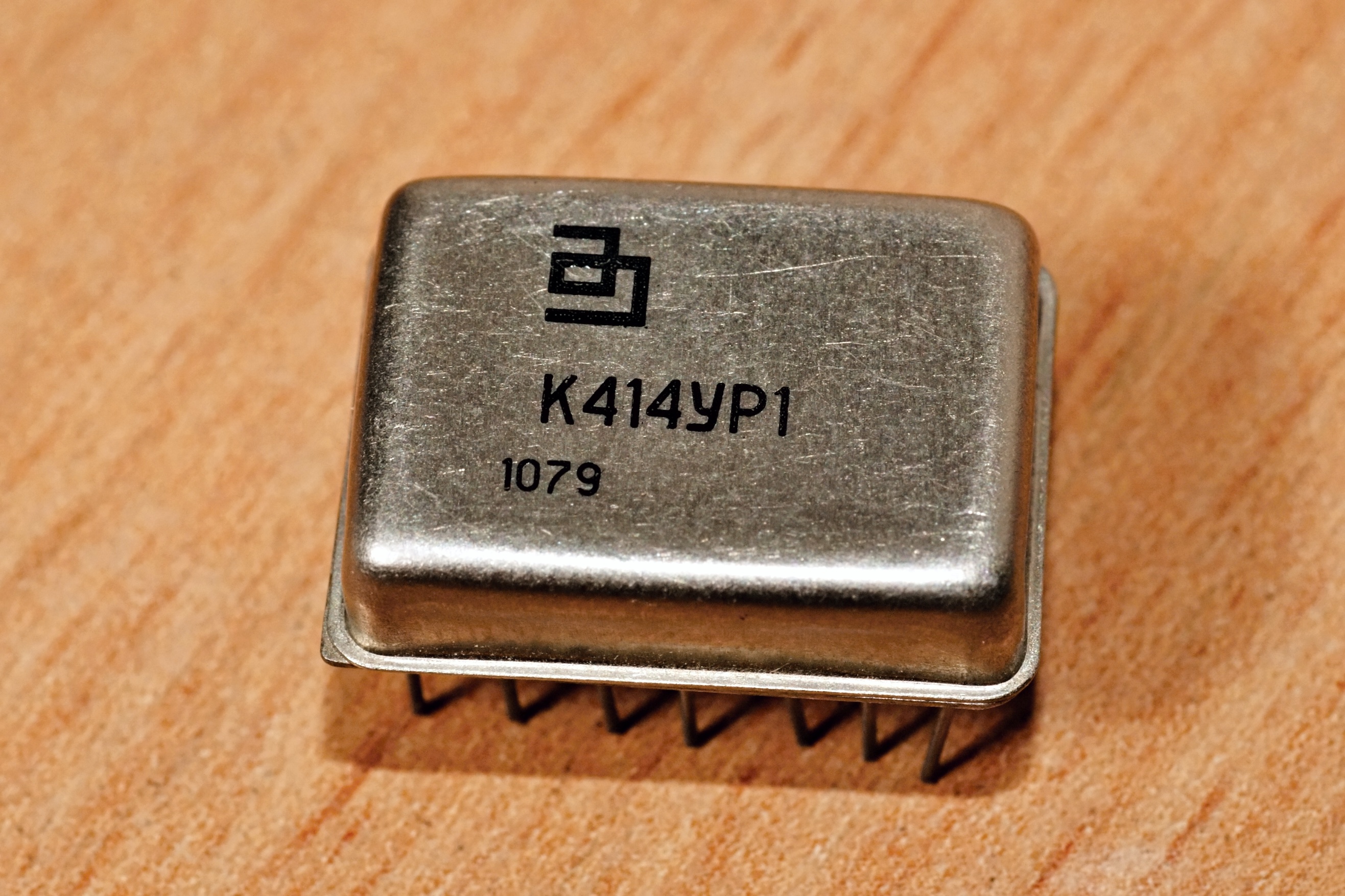

К414УР1

Широкополосный усилитель. Содержит 16 интегральных элементов.

Электрические параметры

Напряжение питания -18 В +5%
Ток потребления 14...17 мА
Диапазон частот 5-200 мГц
Коэффициент усиления напряжения 12,5-15,5 дБ
Отклонение коэффициента усиления напряжения < 1 дБ
Затухание продуктов нелинейности второго и третьего порядка на выходе > 30 дБ
Входное напряжение < 0,5 В
Выходной ток < 5 мА

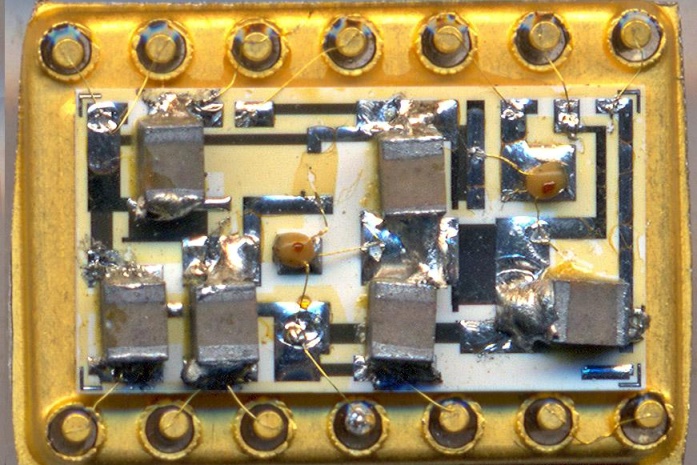

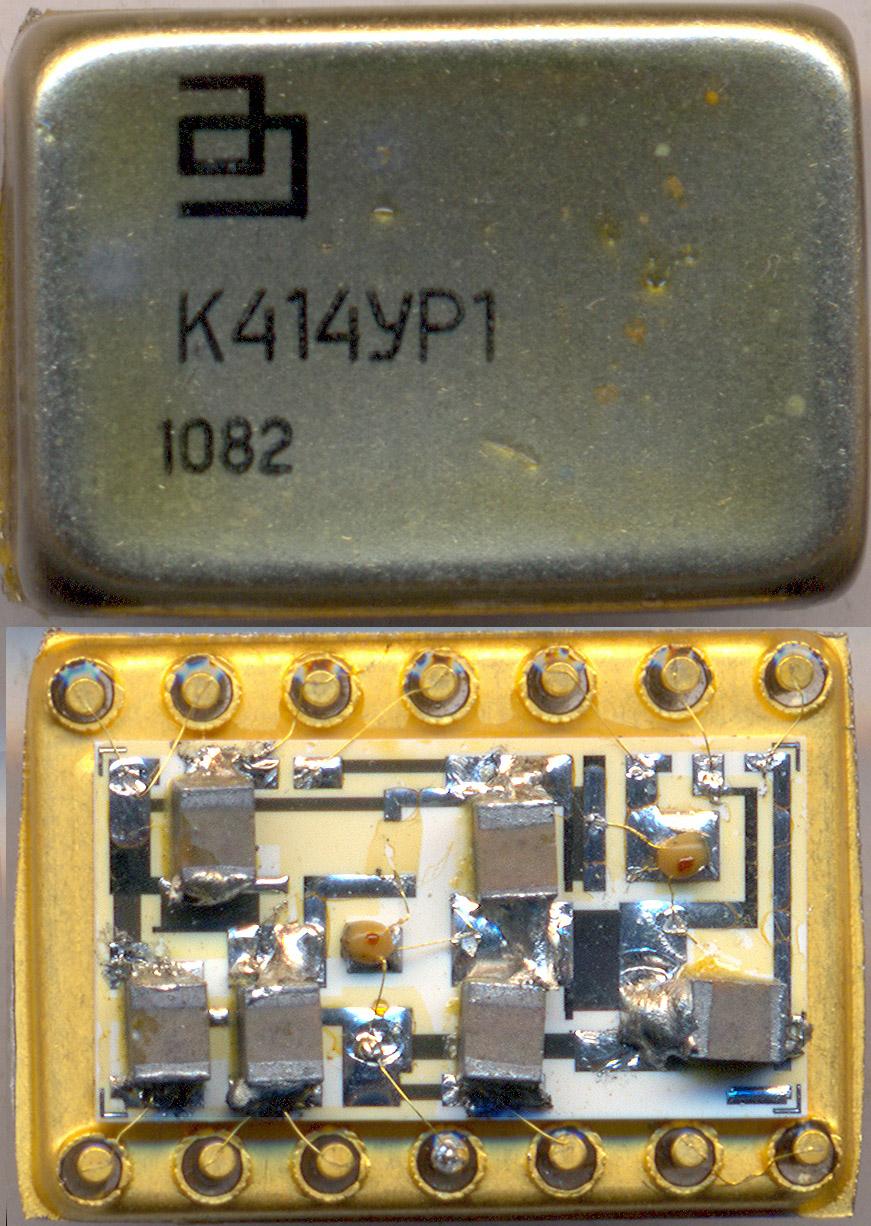

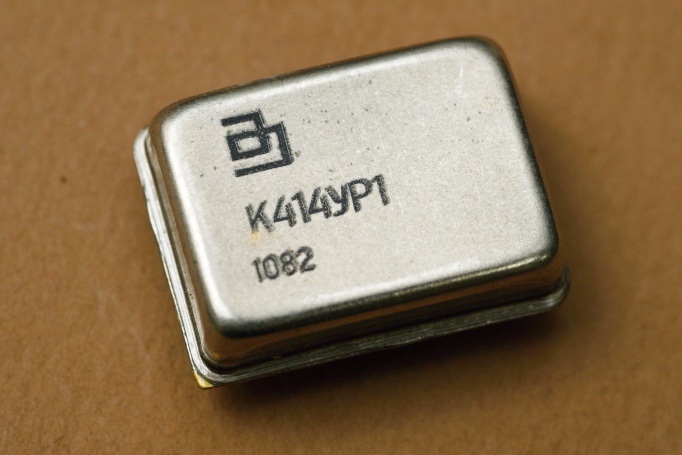

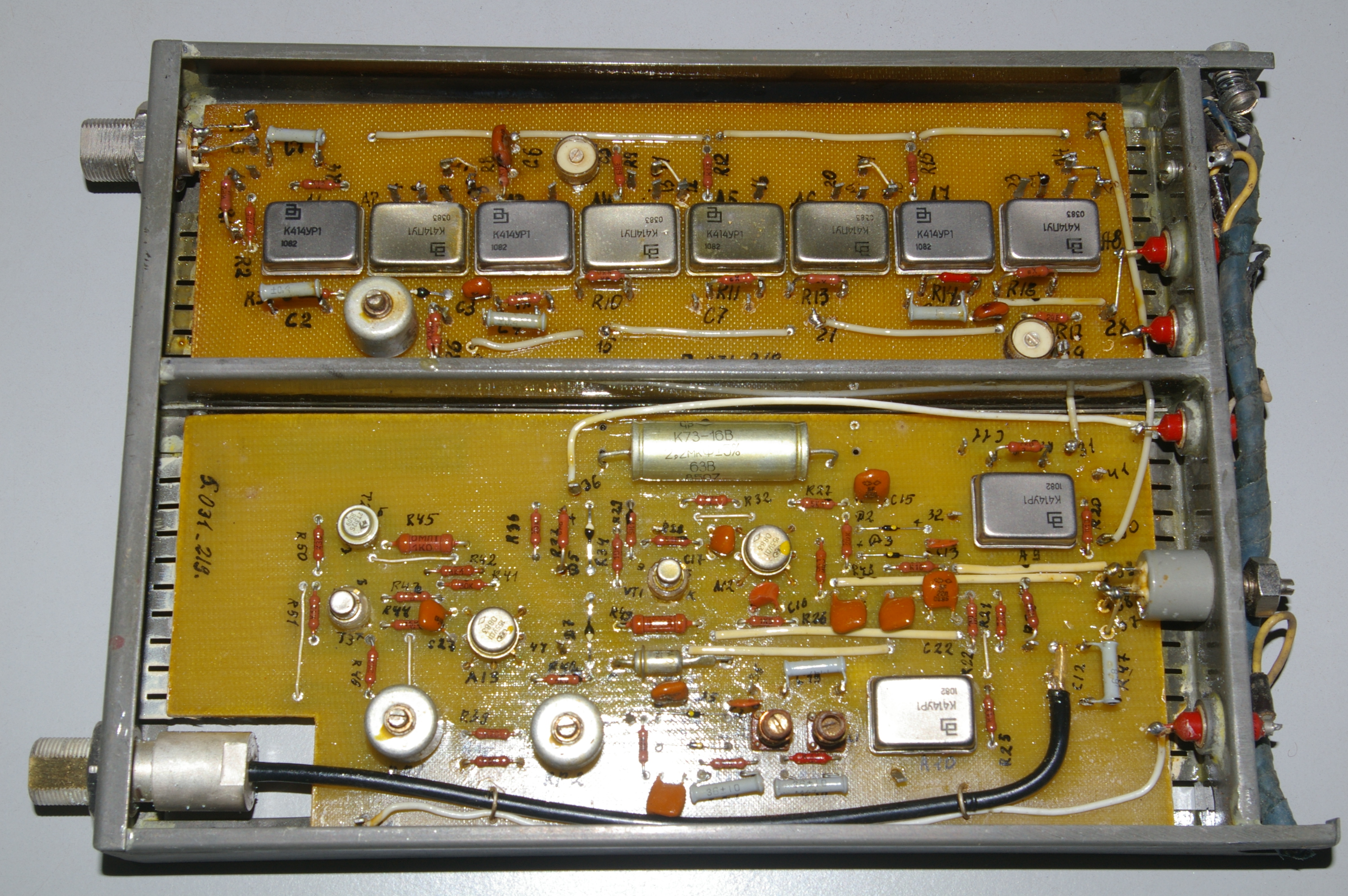

(фото с форума Портативное ретрорадио)

Источники:

1. Нефедов А. В. Интегральные микросхемы и их зарубежные аналоги: Справочник. Т. 3.— М.: КУбК-а, 1997.
