416ая серия

Набор схем для бытовой телевизионной аппаратуры.

К416КН1

Назначение - коммутатор напряжения для выбора ТВ-программ (6 каналов). Технические параметры и схема включения на неё.

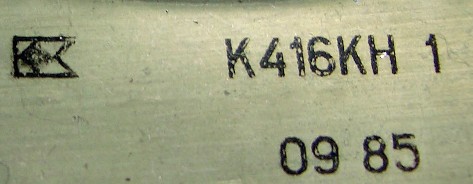

Производители - "Гириконд" (Санкт-Петербург) и "Катион" (г.Хмельницкий, Украина). А в послесоветские годы её выпускал питерский же завод "Реконд", видимо в небольших количествах.

Использовалась в "Электроника Ц-401М", "Электроника Ц-431Д", "Электроника ЛЦ-431Д"

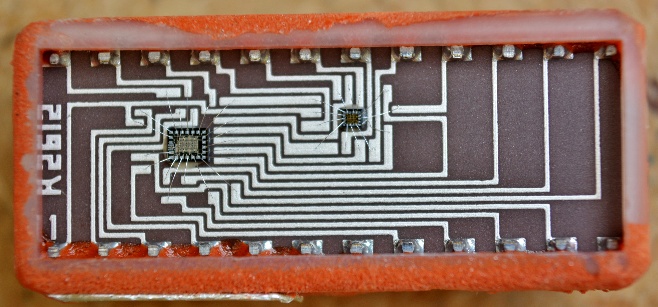

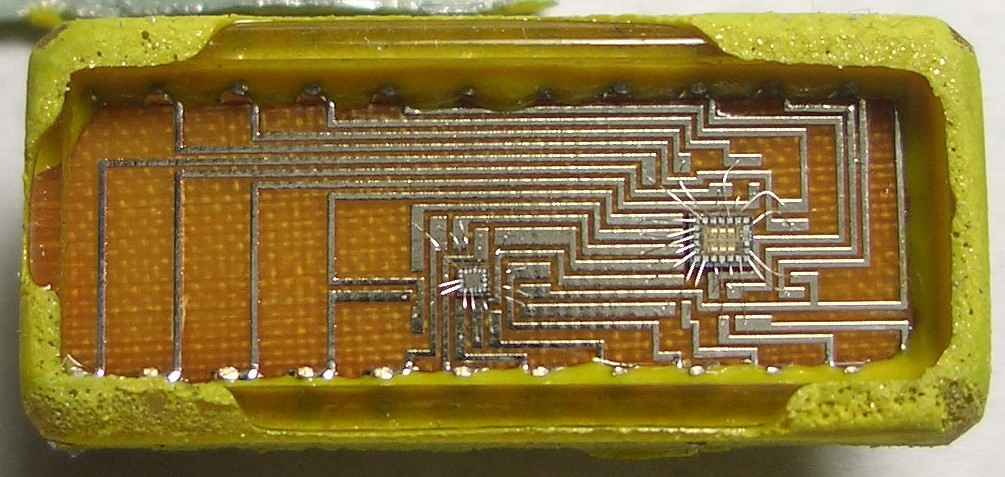

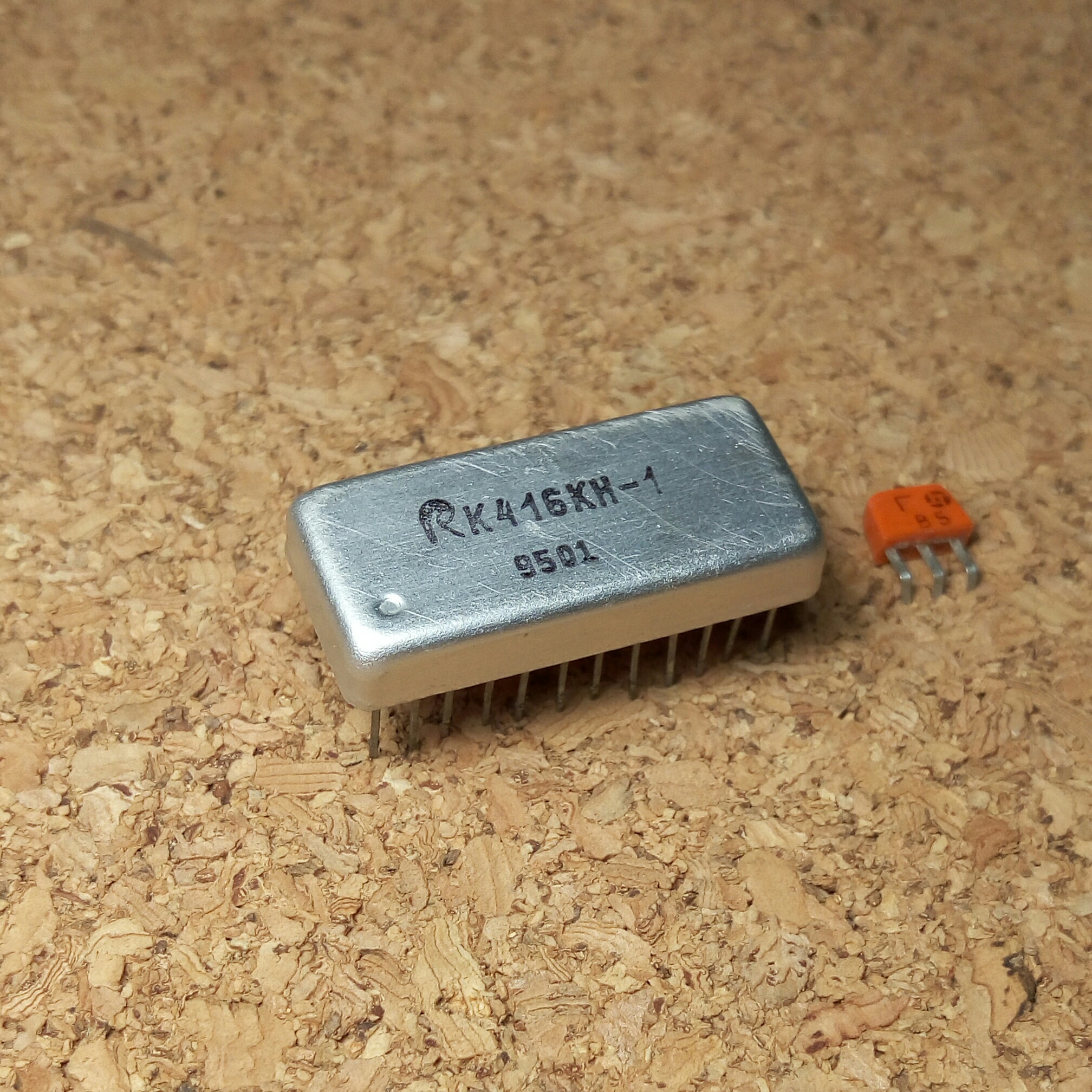

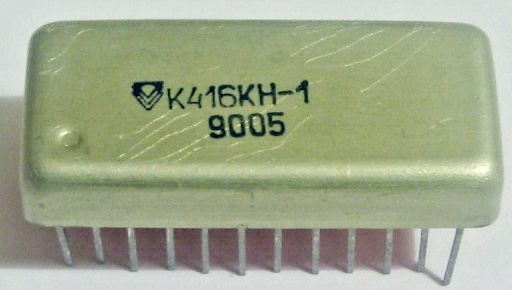

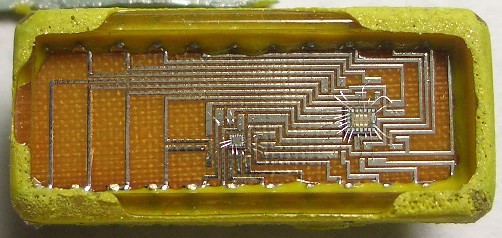

Корпус у неё имеет имя собственное (что бывает не так уж часто :)) - "Орнамент". Интересно, что выпускали немного разные по конструкции микросборки - ленинградская была с керамической подложкой, а украинская с текстолитовой.

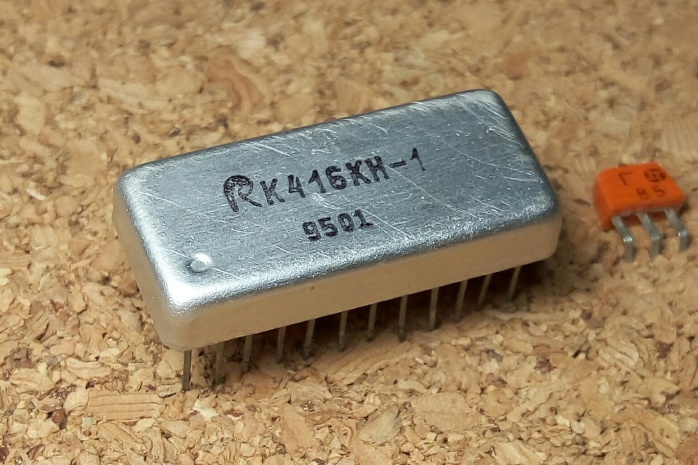

(фото с форума Портативное ретрорадио)

(фото с форума Портативное ретрорадио)

За помощь в сборе информации по ней - спасибо Сергею aka Camuflage-Spb.

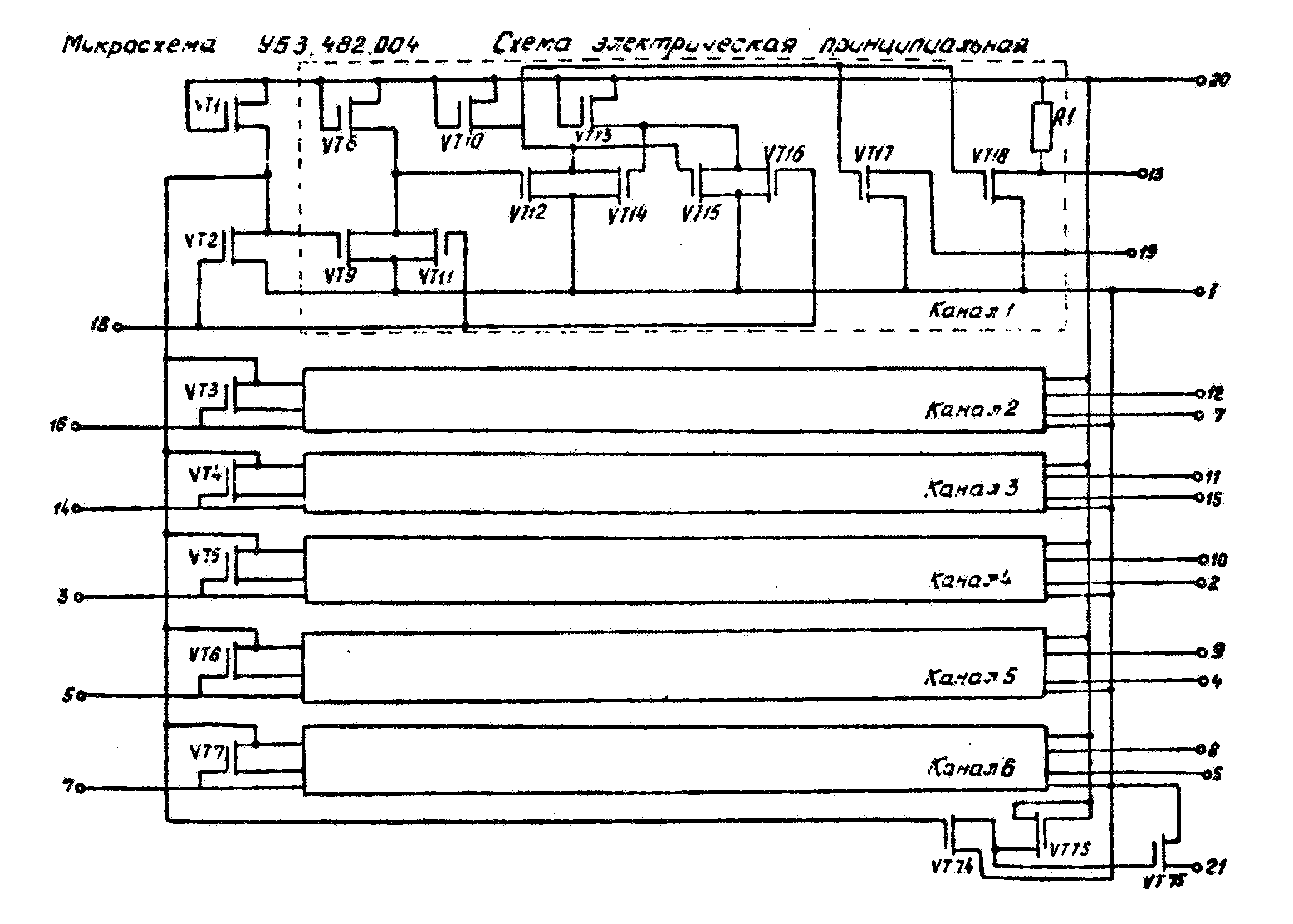

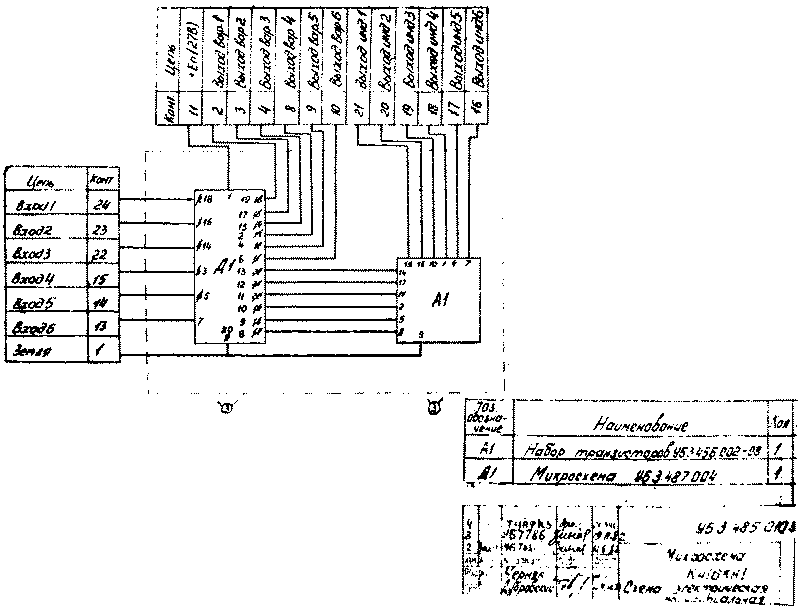

Оба кристалла из которых она собрана, заказные, т.е. предназначены специально для нее. Коммутатор УБ3.487-004, МОП кристалл, весьма похожий на КБ1106КТ1-4/К1106ХП.., и биполярная транзисторная сборка УБ3.456.002-08 (6 n-p-n транзисторов с соединенными вместе эмиттерами). Сделано это было для того, чтобы соединить в одной схеме мощные биполярные ключи и МОП коммутатор напряжения.

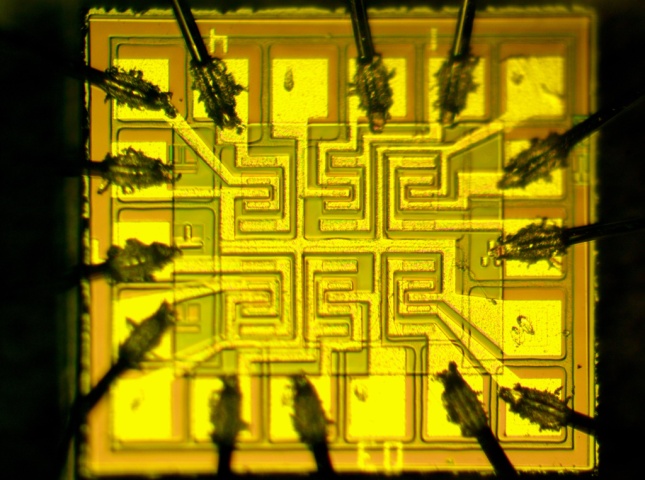

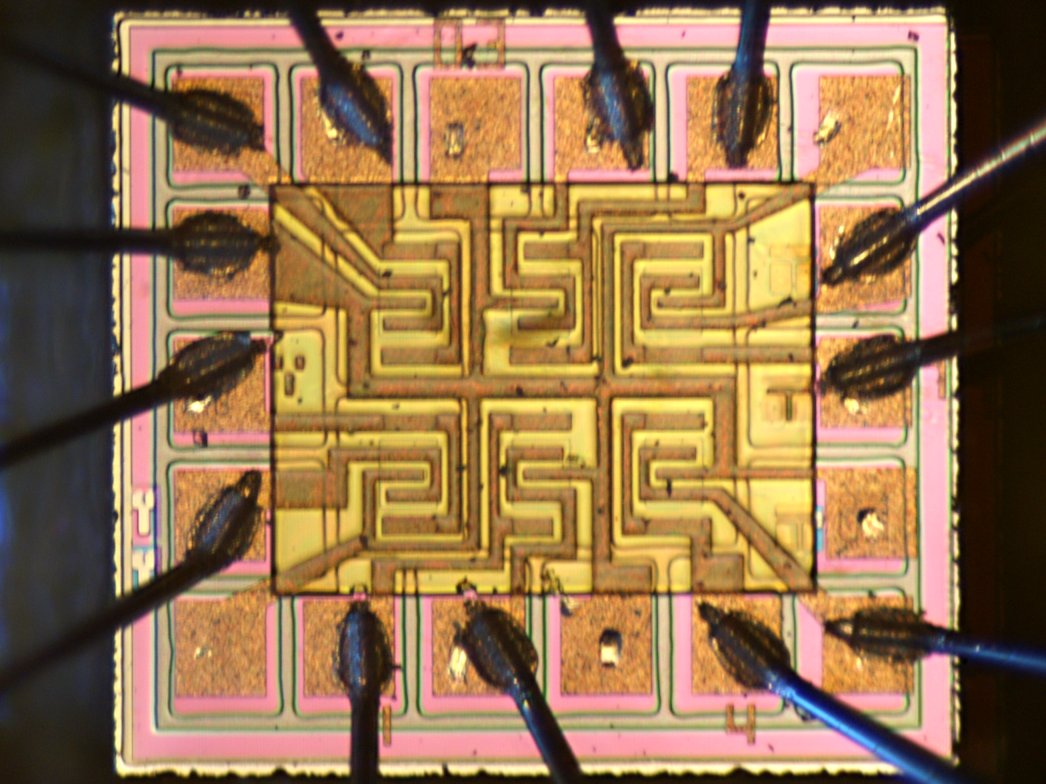

Меньший из кристаллов (транзисторная сборка):

(информация от Александра Перебаскина)

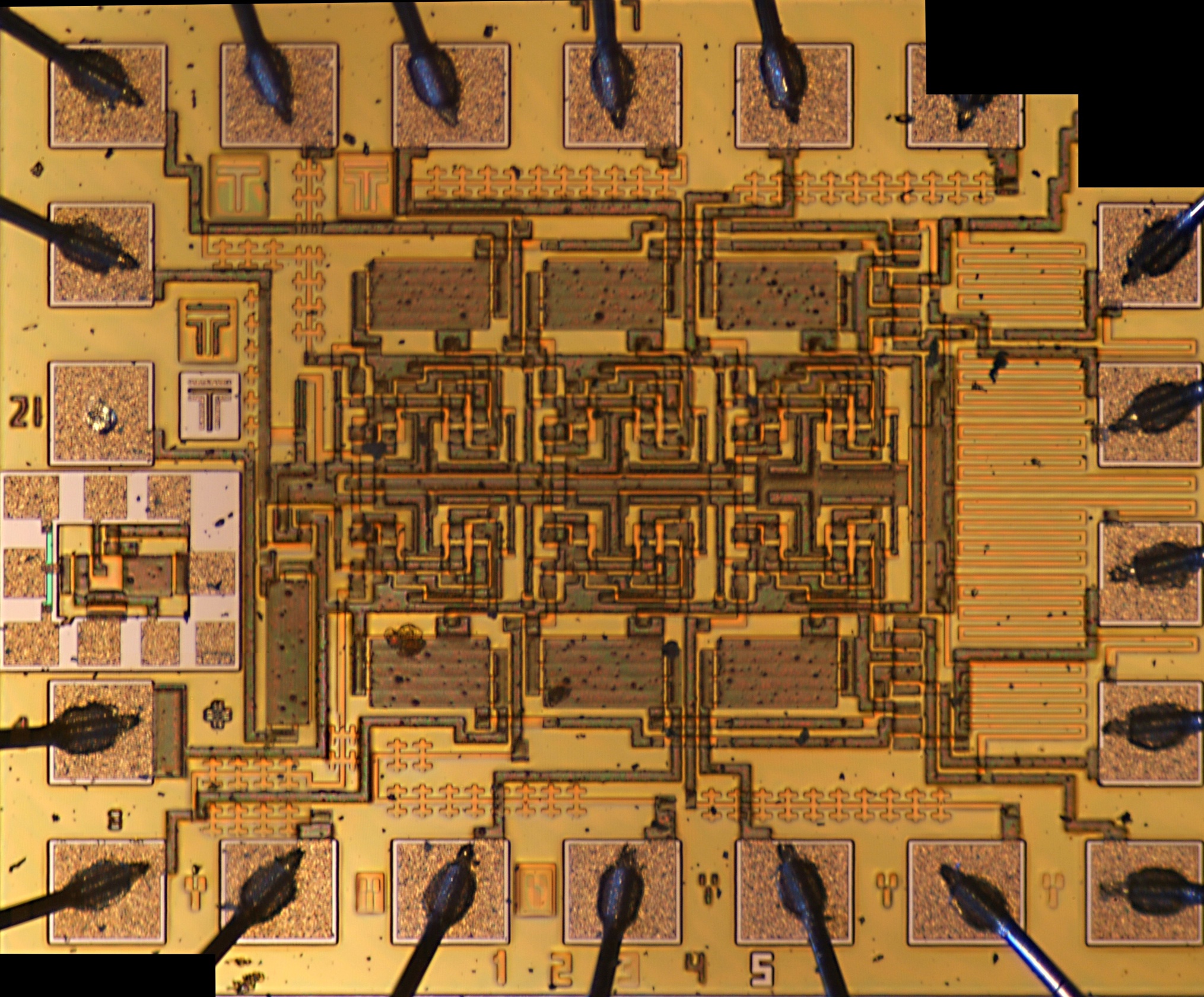

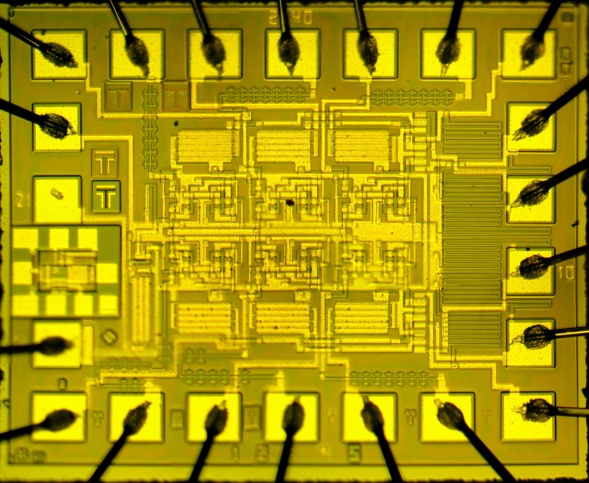

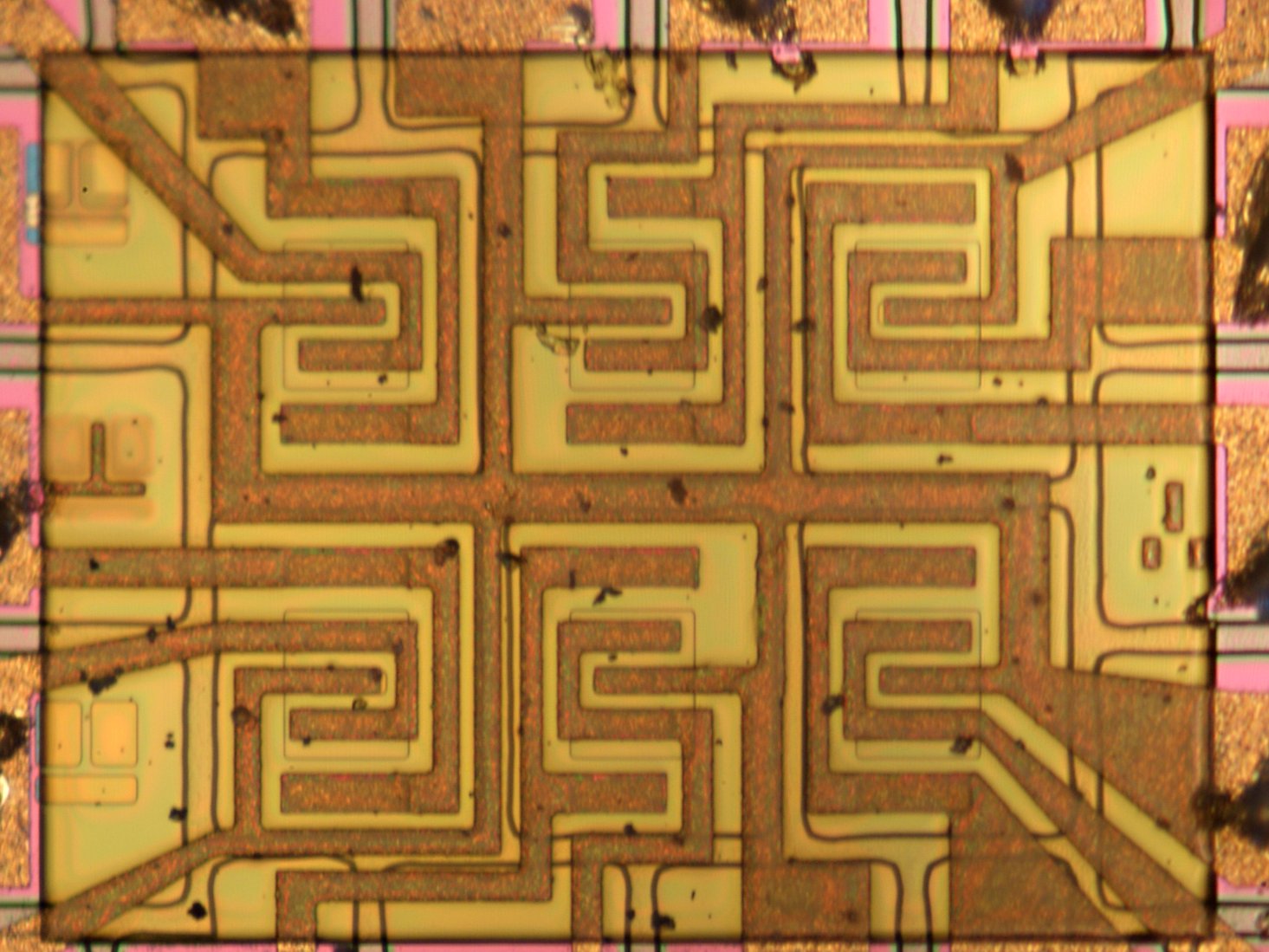

Больший:

(информация от Александра Перебаскина)

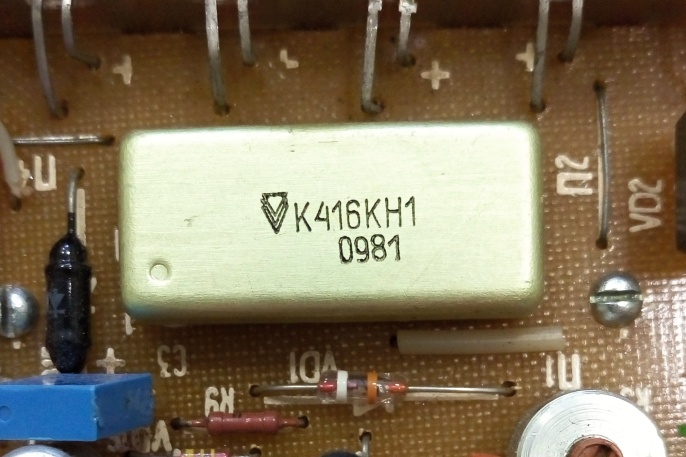

(фото с форума Портативное ретрорадио)

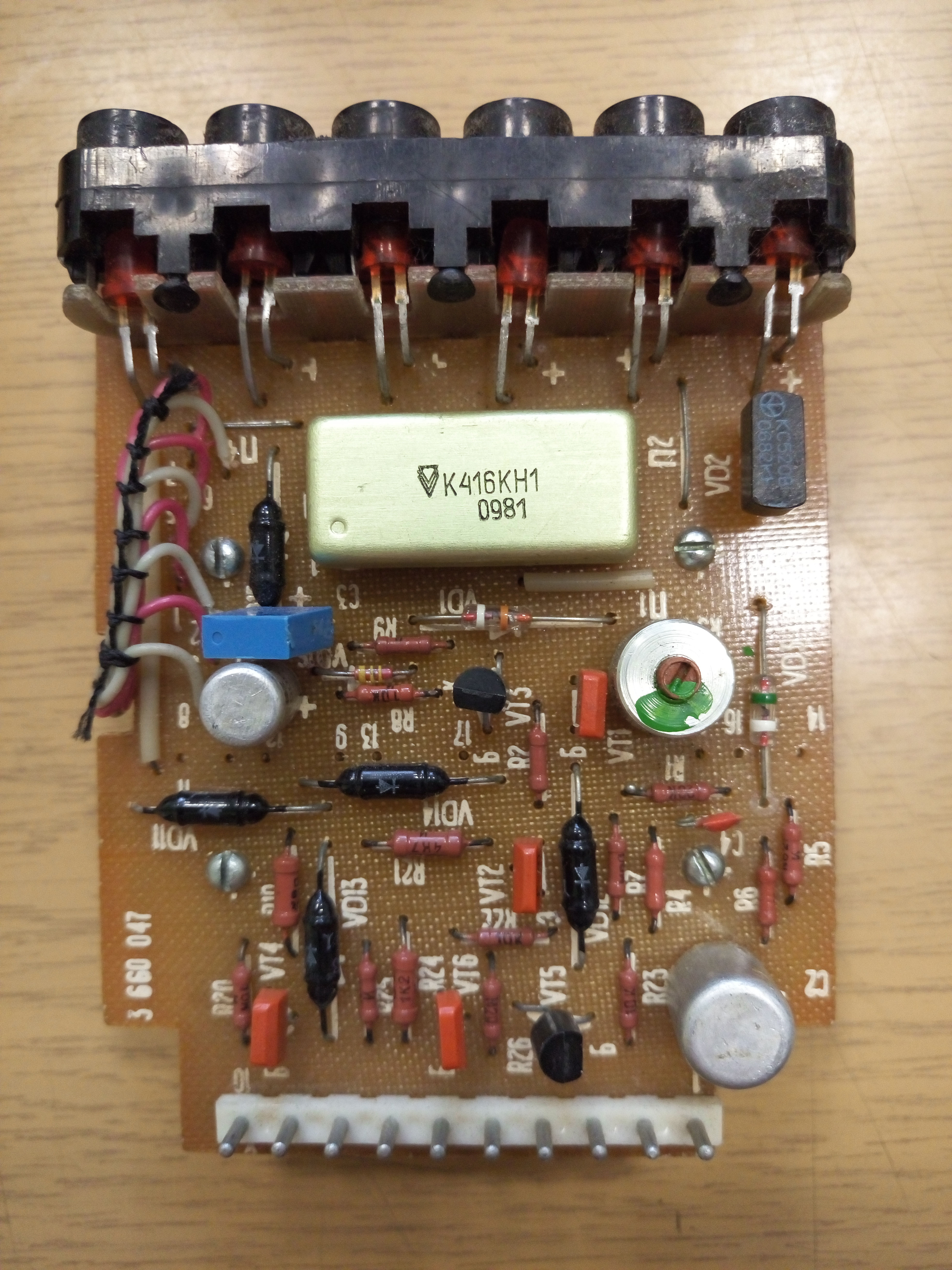

(фото с форума Портативное ретрорадио)

(фото с форума Портативное ретрорадио)

Источники:

1. Микроэлектроника: Учеб. пособие для втузов. В 9 кн. / Под ред. Л.А. Коледова. Кн. 4. Гибридные интегральные микросхемы / Л.А. Коледов, Э.М. Ильина. - М.: Высш. шк., 1987.
2. Бриллиантов Д. П., Куликов Б. Н., Роксман М. А. Переносные цветные телевизоры: Справочник / Под ред. Д.П.Бриллиантова. - М.: Радио и связь, 1989. (Массовая радиобиблиотека. Вып. 1128).
