В серии одна микросхема:
 |
 |
Восьмиканальная гибридная микросхема К421КН1 предназначена для устройств псевдосенсорного выбора телевизионных программ.
Она позволяет реализовать ручное и дистанционное управление выбором программ (до восьми) по принципу последовательного доступа к избираемой программе, обеспечивает автоматическое включение первой программы при подаче напряжения питания, генерирует сигнал блокирования автоматической подстройки частоты гетеродина (АПЧГ) при переключении программ и допускает его отключение при настройке.

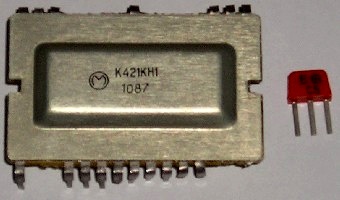

Производитель - завод "Цвет", Москва. На микросхеме товарный знак объединения МЭЛЗ, Московского электролампового завода, т.к. "Цвет" входил в него.

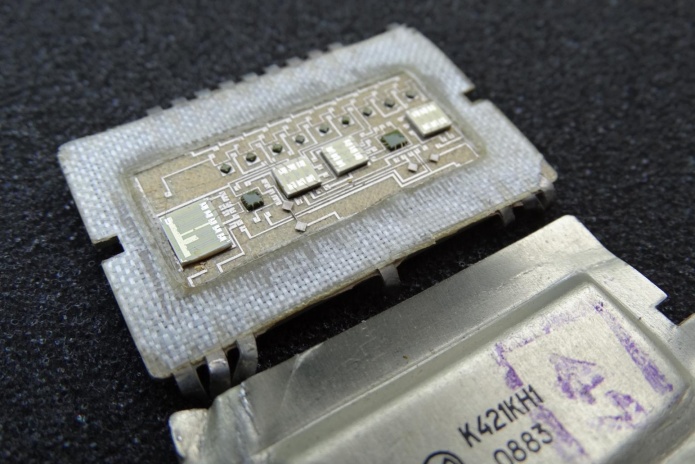

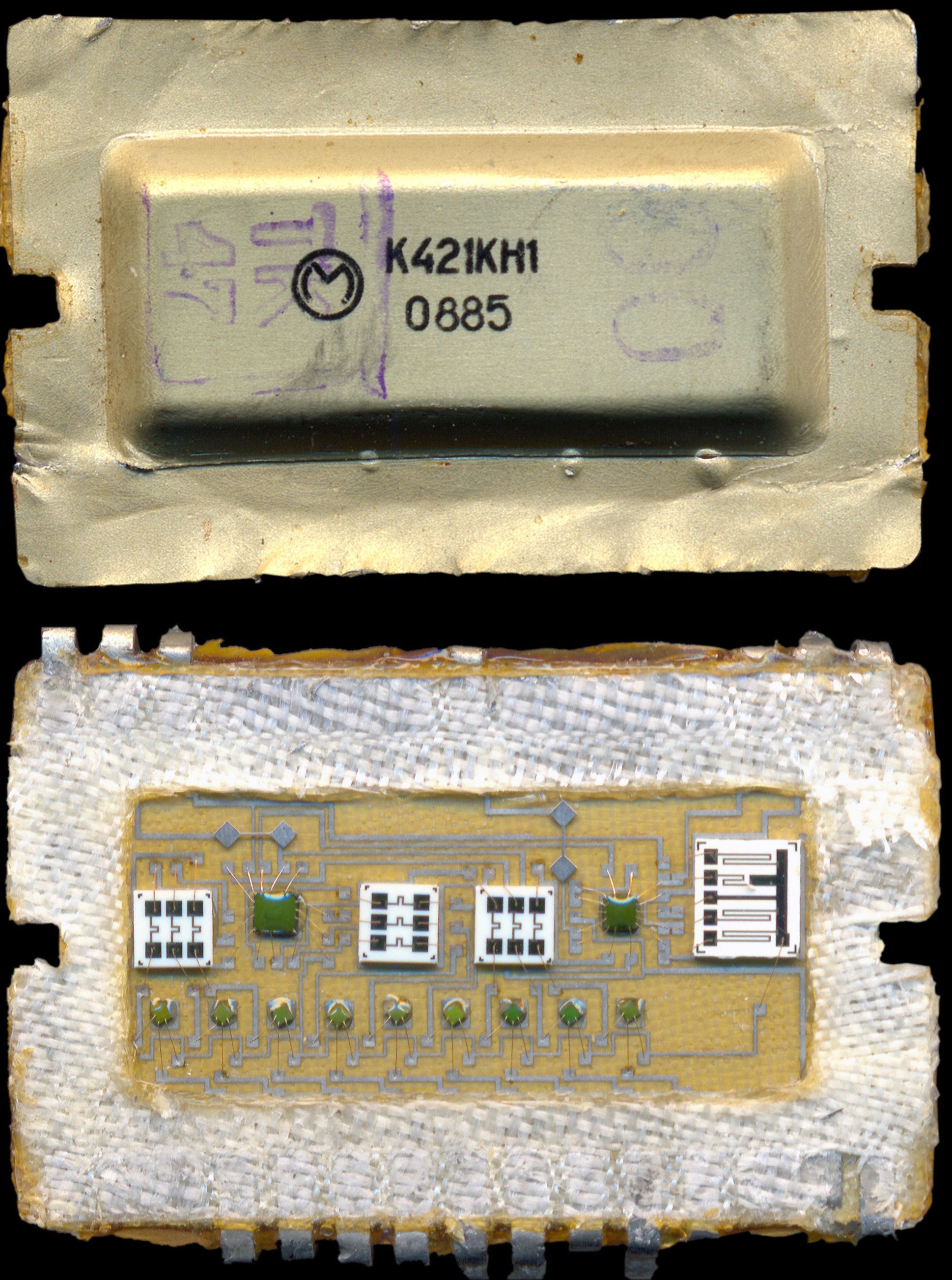

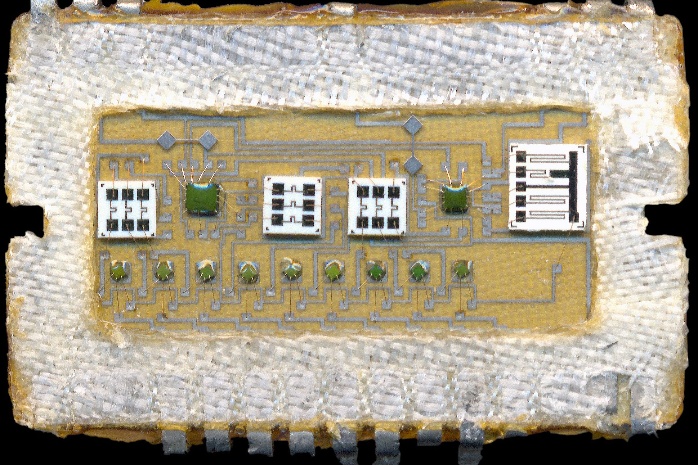

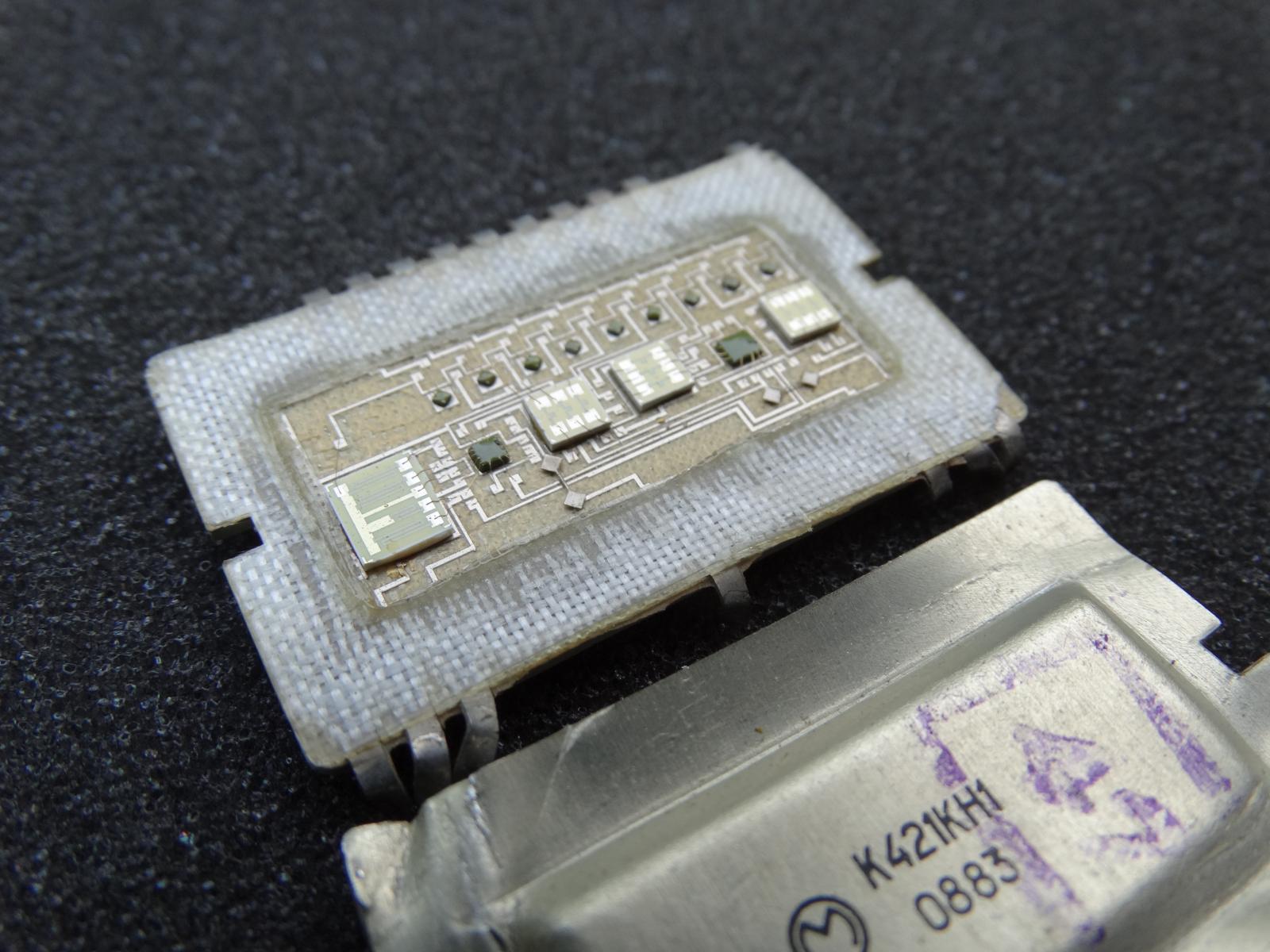

Микросхема отличается очень необычным корпусом, склеенным из двух частей штампованного алюминия. В качестве подложки данной конструкции использовано анодированное алюминиевое основание корпуса со слоем стеклоэпоксидной изоляции. Металлизация подложки и выводы ГИС формируются одновременно методом локального электрохимического осаждения и селективного травления металлов. В общем, экономия по максимуму.
(фото Александра Назаренко)
(фото с Форума радиодеталей)

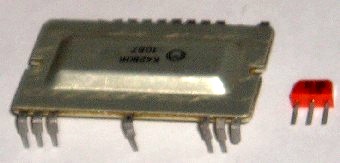

Еще из особенностей - ОЧЕНЬ ломкие ноги, это просто ужас какой-то.

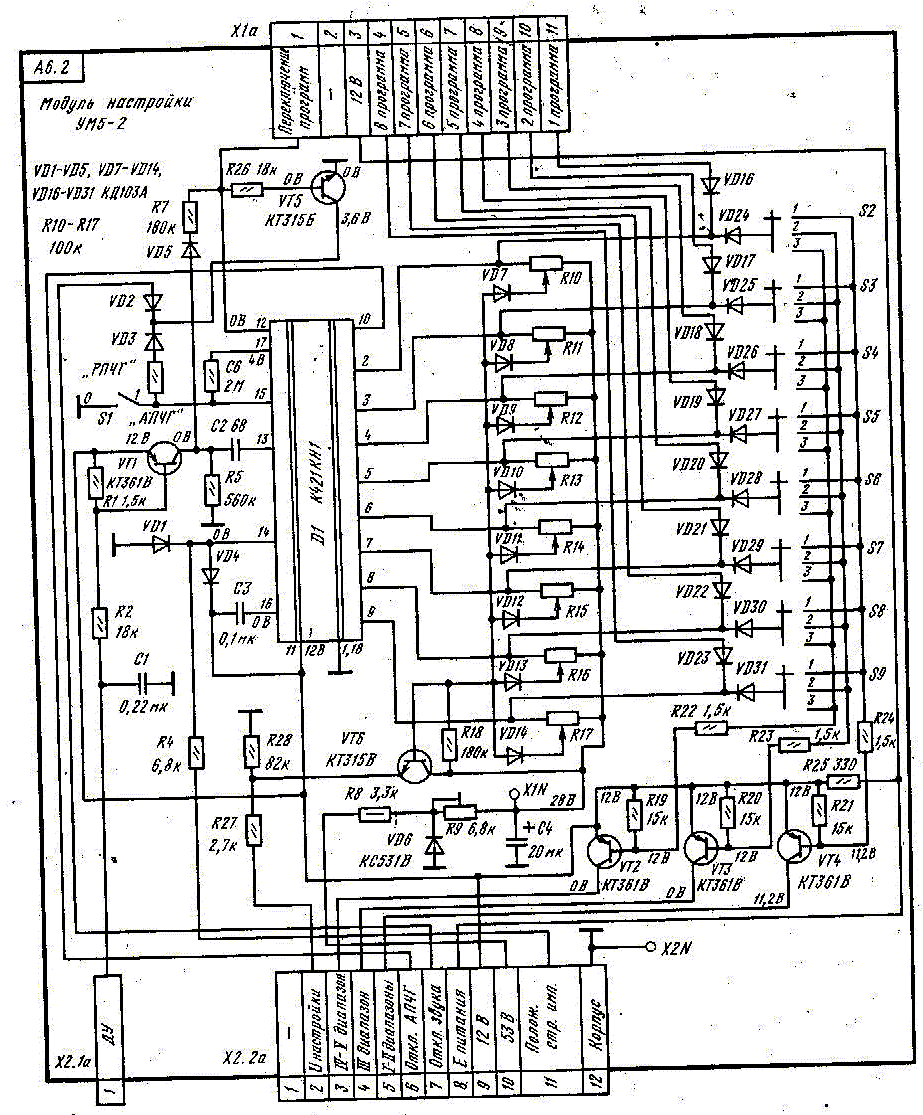

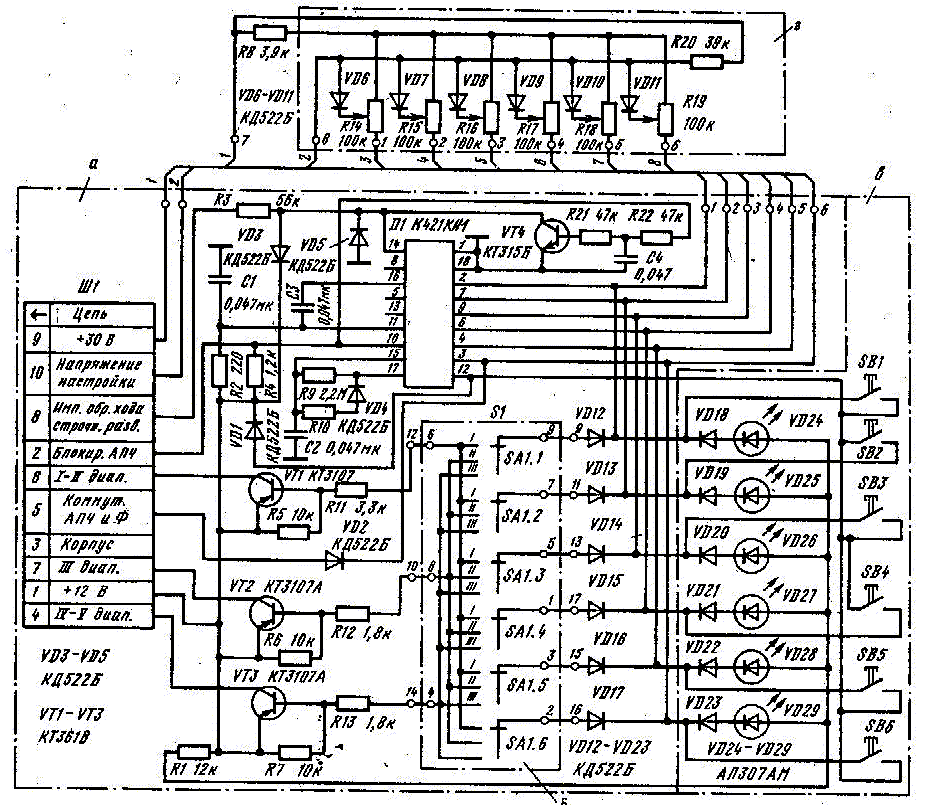

Типовая схема включения К421КН1 обеспечивает совместное функционирование с селекторами телевизионных каналов типа СК-В-2, комплектом СК-М-23/СК-Д-22 и др. Применялась в "Шилялис Ц-410Д", "Юность Ц-440Д", "Электроника Ц-401М". Схемы включения - здесь и здесь.

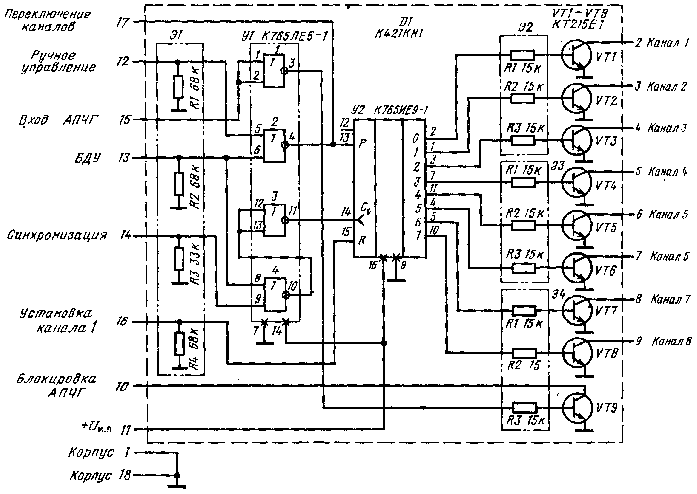

Цитата из справочника "...Функции входного ключа, мультивибратора, счетчика, дешифратора и цепей отключения выполняет одна микросхема К421КН1 ... Микросхема К421КН1 представляет собой восьмиканальное коммутационное устройство..."
За помощь в сборе информации по ней - спасибо Сергею aka Camuflage-Spb.
Источники:
1. Головин В.И., Шенкер Д. Д. К421КН1 - восьмиканальная ИС выбора программ.
- "Электронная промышленность" № 4, 1982.
2. Бриллиантов Д. П., Куликов Б. Н., Роксман М. А.
Переносные цветные телевизоры: Справочник / Под ред. Д.П.Бриллиантова. -
М.: Радио и связь, 1989. (Массовая радиобиблиотека. Вып. 1128).
