Весьма странная серия. В справочниках она почти не встречается, а там где есть, описание крайне скупо. При этом серия гражданская, никакими секретами такое умолчание не объяснить.

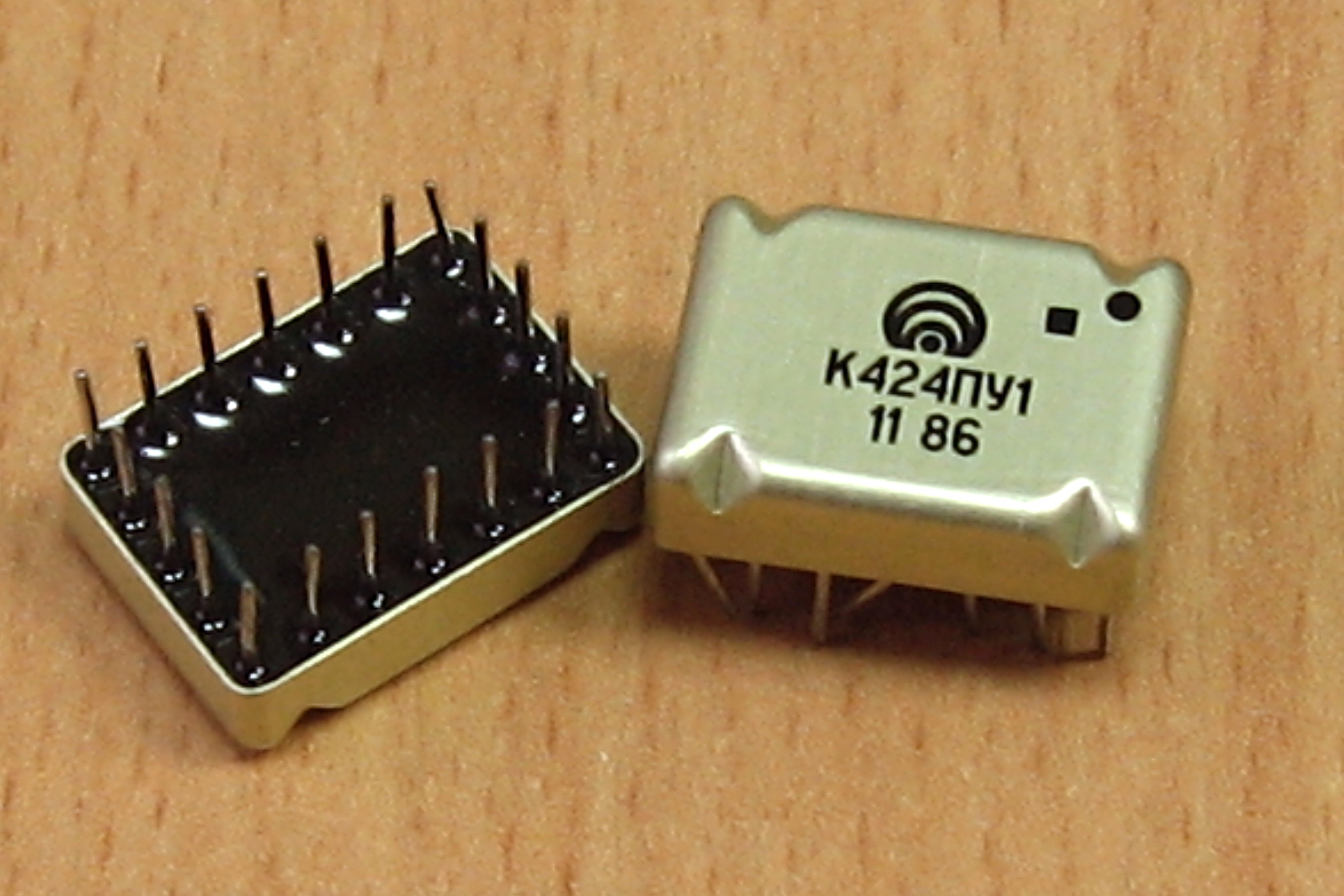

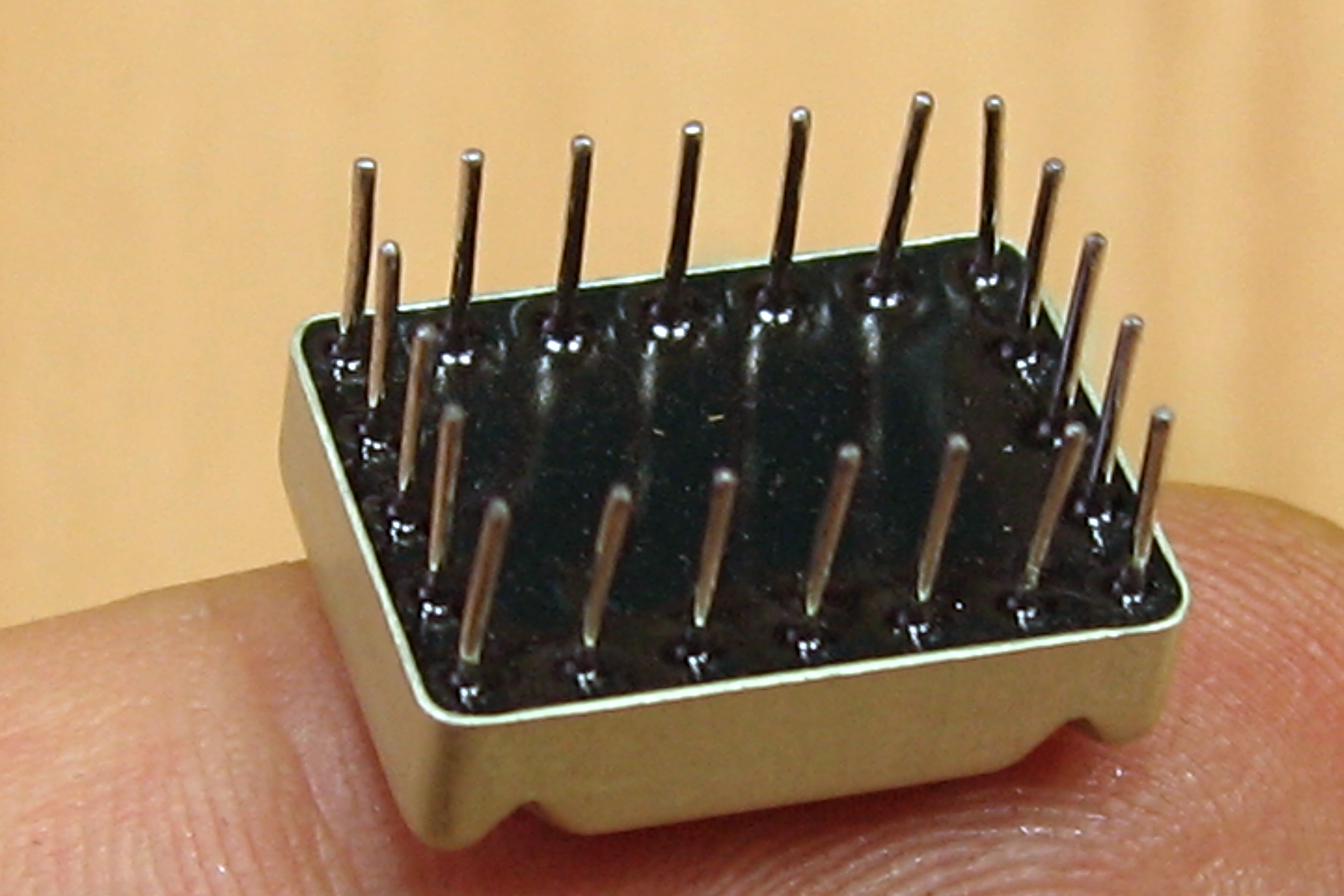

В ней вроде бы всего две микросхемы. Обе - аналоговые малой степени интеграции, входные уровни сигналов управления соответствуют ТТЛ-логике. У обоих корпус 151.20-2, уникальный, с выводами по всем четырём сторонам. Насколько я знаю, более нигде такой корпус не использовался.
Производитель - "Экситон", г.Павловский Посад.
(фото с форума Портативное
ретрорадио)

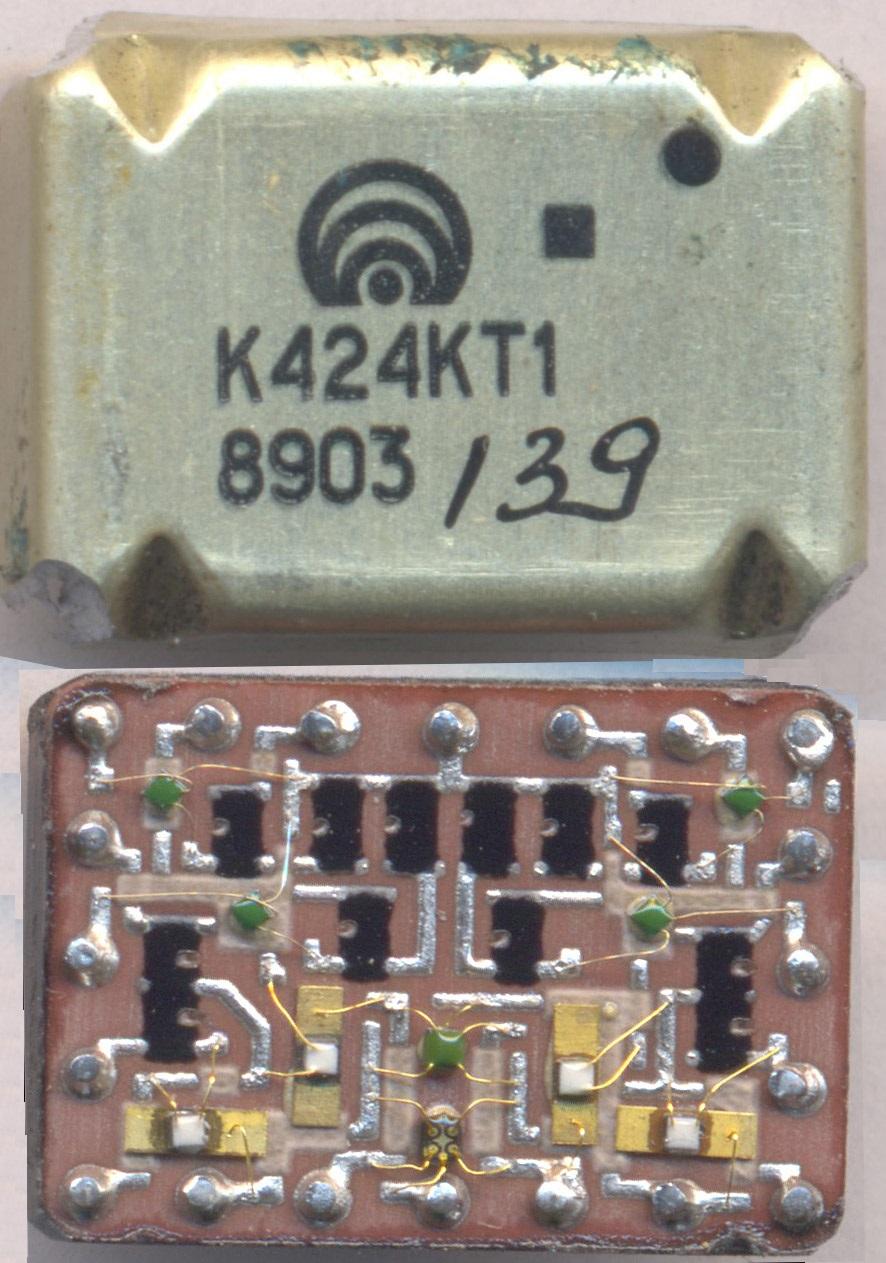

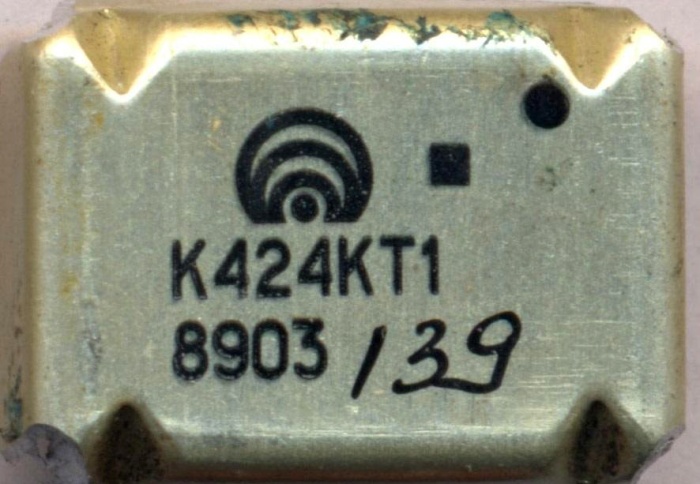

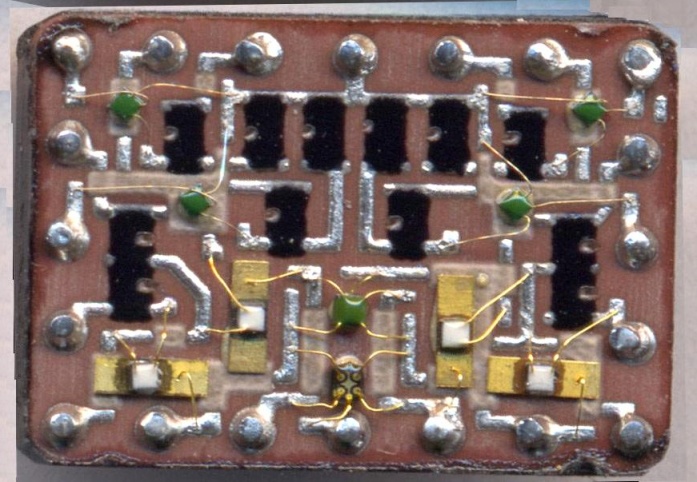

Коммутатор тока на четыре канала, 32 интегральных элемента. Некоторое представление о коммутируемых сигналах может дать типовой режим, в нём напряжение питания выходного каскада +29 В, а выходной ток 300 мА.
Ток потребления одной ячейки 31,5 мА (довольно много, на мой взгляд), время задержки распространения при выключении не более 10 мкс.
Справочный лист на него.
(фото с форума Портативное
ретрорадио)

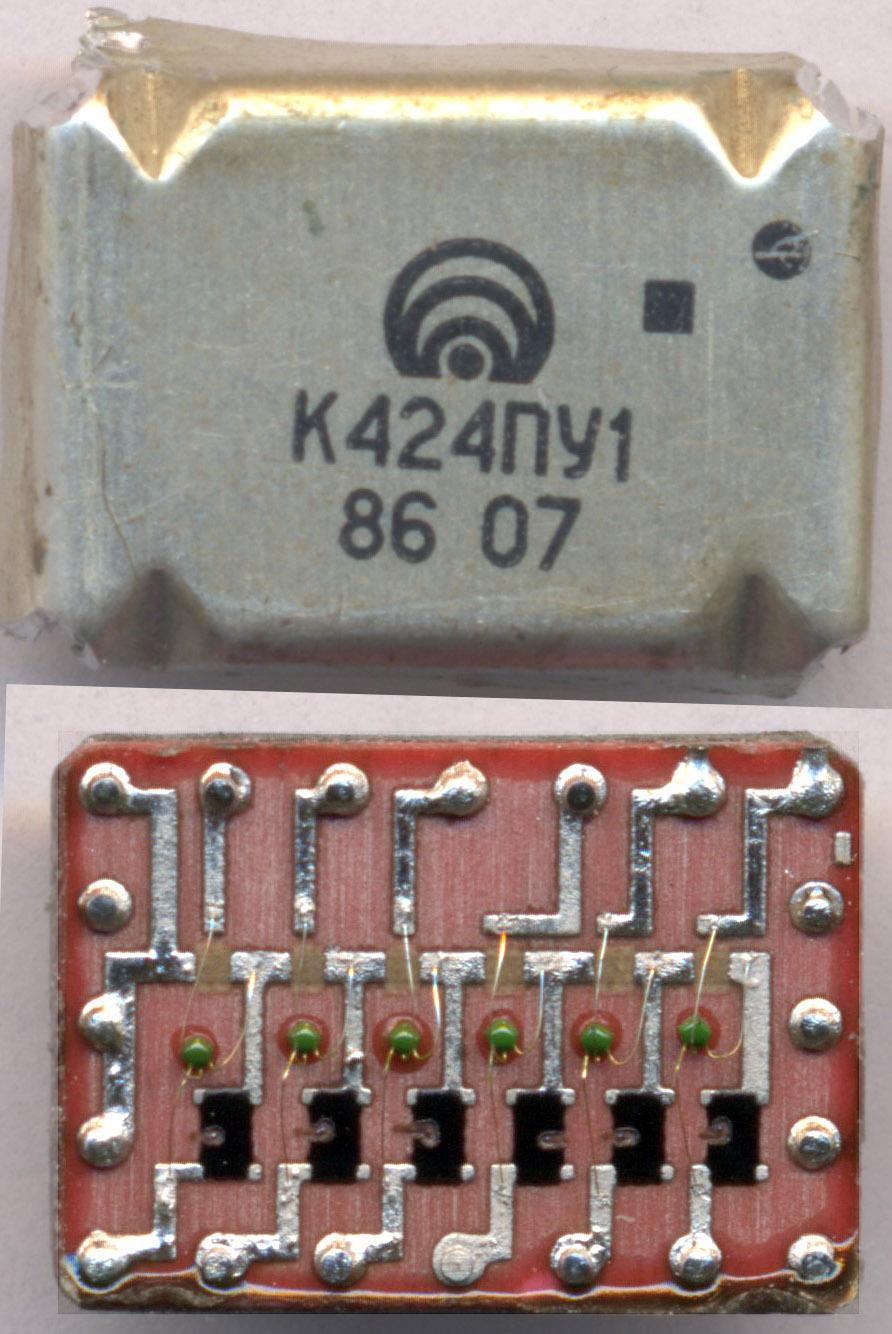

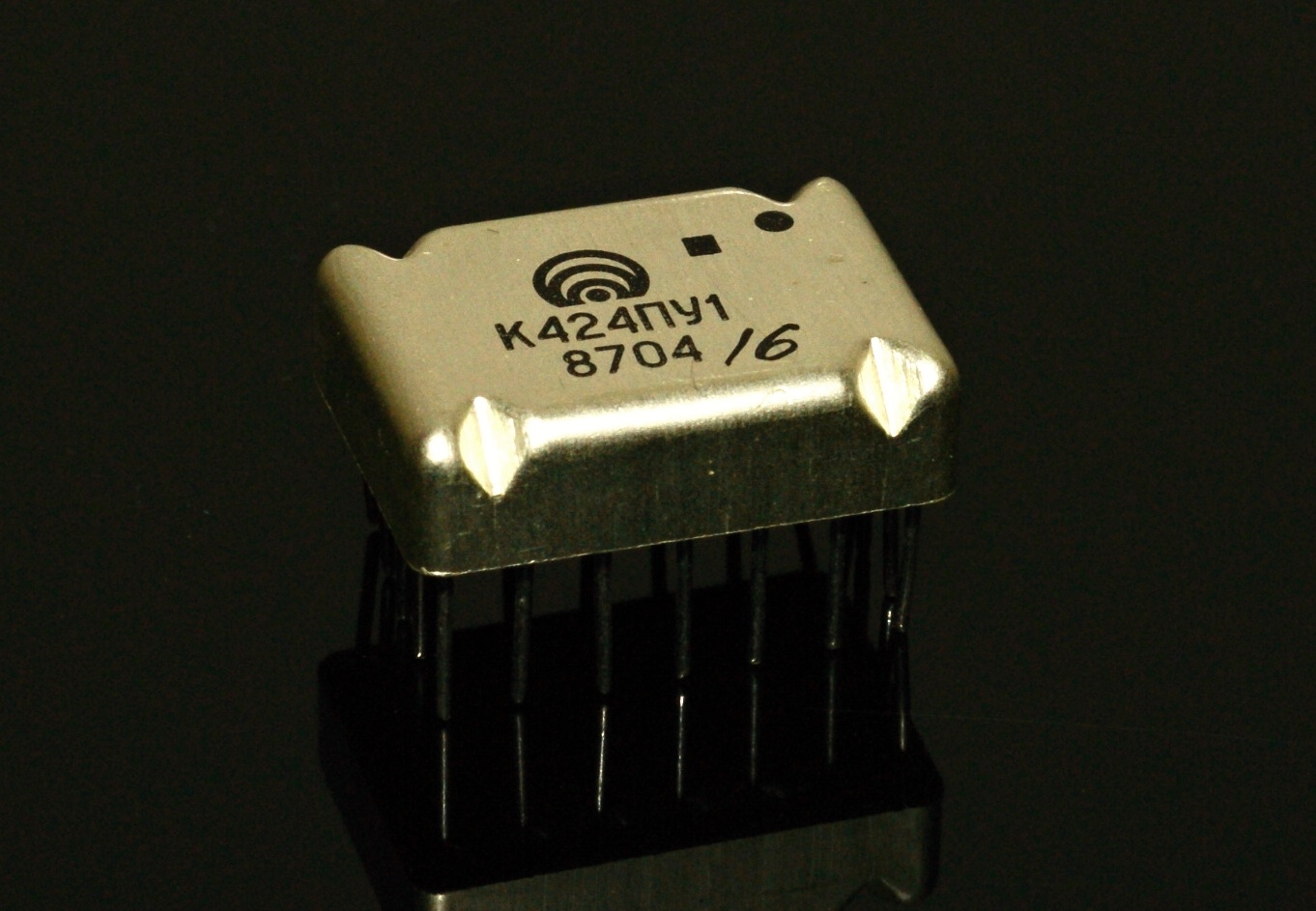

Преобразователь уровня; при этом совершенно не ясно от чего к чему он преобразует. Шесть входов, шесть выходов, питания, "земля" - всё.
Известно только выходное напряжение (0,4/2,4 В, ТТЛ), выходной ток 1,8 мА и время задержки - не более 0,8 мкс.

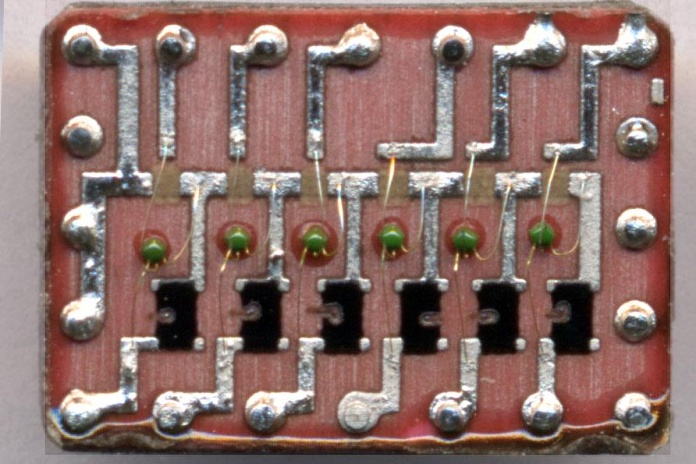

Схема содержит 18 интегральных элементов (транзистор + резисторный делитель на каждый канал). Заводской паспорт на неё.
(фото с форума Портативное
ретрорадио)
Источники:
1. Нефедов А. В. Интегральные микросхемы и их зарубежные аналоги: Справочник. Т. 3.— М.: КУбК-а, 1997.
