427ая серия

Набор прецизионных ЦАП / АЦП. Разработка их была начата пензенским НИИ ЭМП в середине 80х по темам "Ангара-50" (ЦАП 16р, 5мкс) и "Ангара-80" (ЦАП 18р, 100мкс).

К427ПА1

Назначение - прецизионный 16-разрядный умножающий ЦАП. Справочные данные на неё, из отраслевого каталога, и информация (с разрешения издательского дома "Додэка-XXI" ;) .

Электрические параметры

Время установления - 30 мкс
Дифференциальная нелинейность - 0,02%
Максимальное выходное напряжение - +10 В
Напряжение питания - +15,5 В
Потребляемая мощность - 0,5 Вт
Входное напряжение логической единицы - 2,4 В
Входное напряжение логического нуля - 0,8 В

Пятнадцатиразрядный умножающий ЦАП типа К427ПА1 выполняет операции двух и четырехквадрантного умножения в сочетании с операциями записи и хранения цифровой информации в регистрах. Микросхема имеет дополнительный знаковый разряд и осуществляет преобразование кода входного аналогового сигнала в диапазоне —10...+ 10В при подключении источников питания Uип = +5 В±5% и Uип2 = ±15±0,5%. Согласование уровней входного напряжения с ТТЛ- и КМОП-схемами осуществляется подбором напряжения.

Запись и хранение цифровой информации осуществляются подачей определенных логических уровней на входы RG1 и RG2. При RG1хRG2 = 1 производится запись данных в регистр RG1 и хранение предыдущих данных в регистре RG2; при RG1хRG2 = 1 осуществляются запись данных из RG1 в RG2, хранение данных в RG1; при RG1хRG2 = 1 происходит прямое прохождение данных через RG1 и RG2.

Как умножающий ЦАП имеет следующую передаточную характеристику: Uвыx = KUREF [A1/2 + ...+A15/213], где А1—А15 —логические уровни на цифровых входах 1-го и 15-го разрядов, которые принимают значение 1 или 0; К — коэффициент передачи, который может принимать значения 1 при высоком уровне и 10 при низком логическом уровне на выводе 7; UREF — напряжение в диапазоне -10...+10 В, подаваемое на выводы 36, 31.

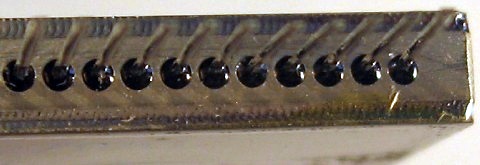

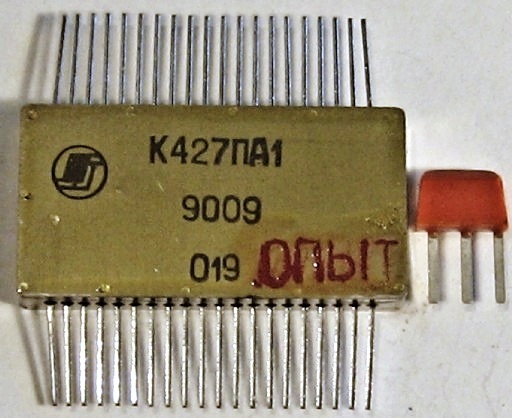

Красивый корпус:

427ПА3

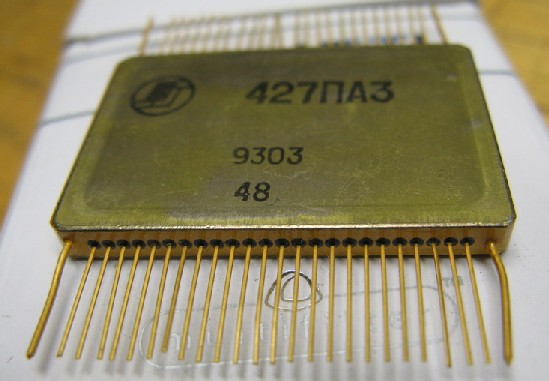

(фото Константина Германа)

Назначение - функционально полный прецизионный 16-разрядный ЦАП. Информация на него (с разрешения издательского дома "Додэка-XXI") и информационный листок от завода.

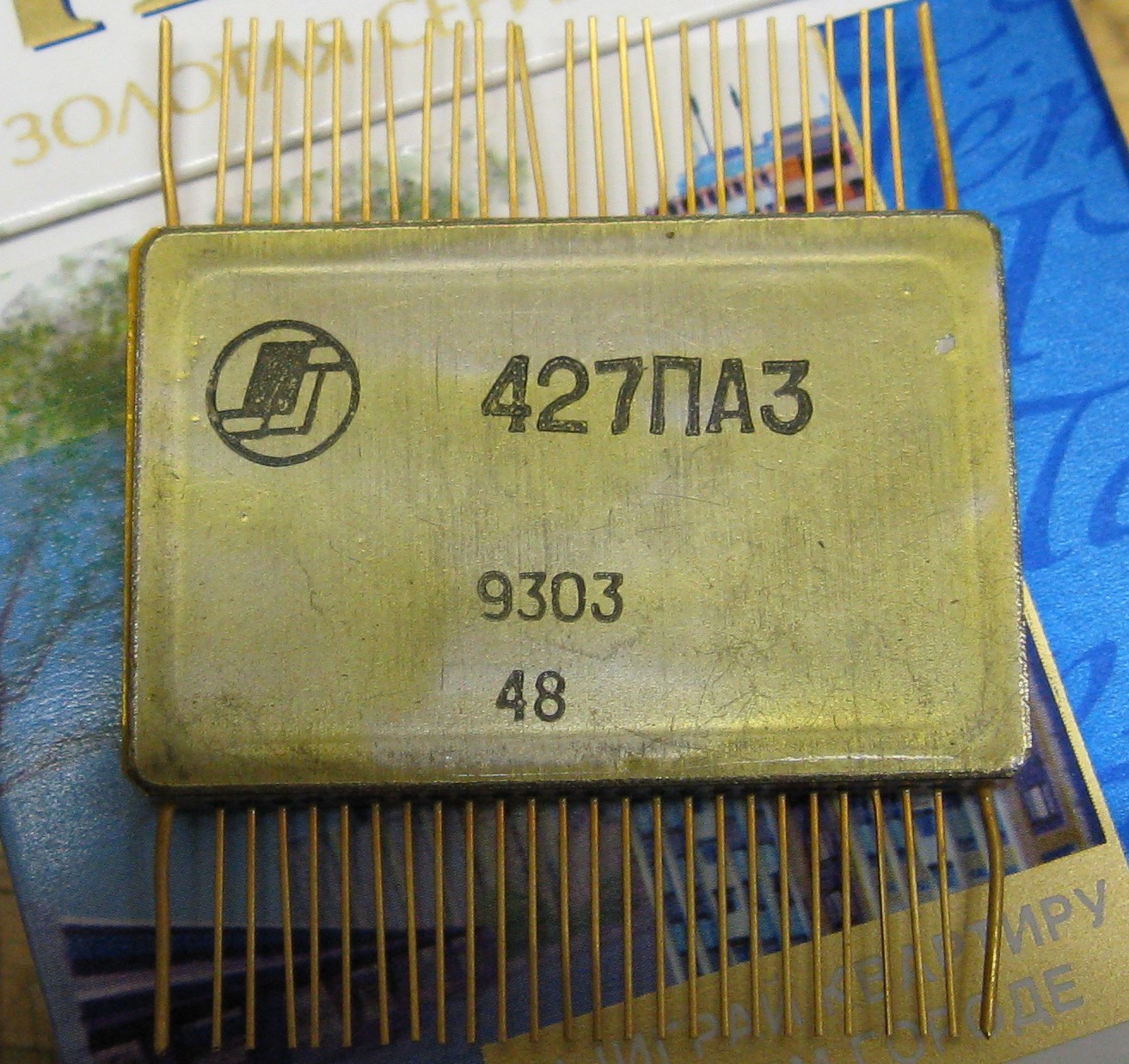

(фото Константина Германа)

Источники:

1. Отраслевой руководящий документ. Микросхемы интегральные. Группа 6331. Сборник справочных листов РД 11 0488.2-88. Издание официальное. Всесоюзный научно-исследовательский институт "Электронстандарт". 1989
2. Каталог. Цифровые и аналоговые интегральные микросхемы. Часть 2. Условные графические обозначения, назначения выводов и габаритные чертежи корпусов. - ГУП Центральное конструкторское бюро "Дейтон", 1998.
3. Микросхемы АЦП и ЦАП. Справочник. Издательский дом «Додэка-XXI». М., 2005.
