434ая серия

Оптосимисторные коммутаторы малой степени интеграции. Производитель - завод "Старт", г.Москва.

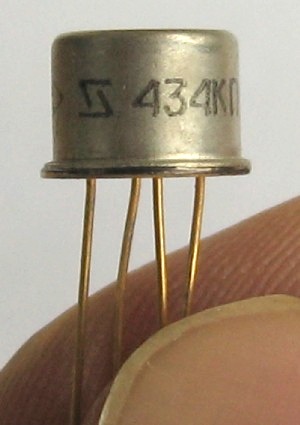

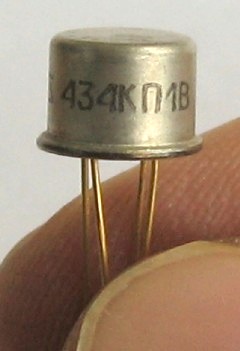

434КП1В

Оптосимистор, аналог оптрона 3ОУ103В1 (тема "Достижение-1", 1984 г.), способный работать при повышенной рабочей температуре до +85°С. Ныне выпускается под названием 3ОУ186В.

"Этот оптрон имел современный для своего времени планарный фототиристор. Если в 1989 г. таких оптронов было изготовлено всего 37,5 тыс. шт., то через два года. т.е. в 1991 г. представитель заказчика принял 884 тыс. шт."

Макс. выходной ток - 100 мА, напряжение коммутации - 20 В.

Как ни странно, микросхема почти не встречается в справочниках. Но, благодаря Валерию Грищенко, у меня есть копия этикетки от нее.

Источники:

1. Каталог. Цифровые и аналоговые интегральные микросхемы. Часть 2. Условные графические обозначения, назначения выводов и габаритные чертежи корпусов. - ГУП Центральное конструкторское бюро "Дейтон", 1998.
2. Очерки истории российской электроники. Выпуск 4. К 50-летию электронной промышленности / Составитель В.М. Пролейко. Под ред. Б.М. Малашевича. М.: Техносфера, 2011..
