442ая серия

Этой серии нет в справочниках! Мне известна только одна микросхема из неё:

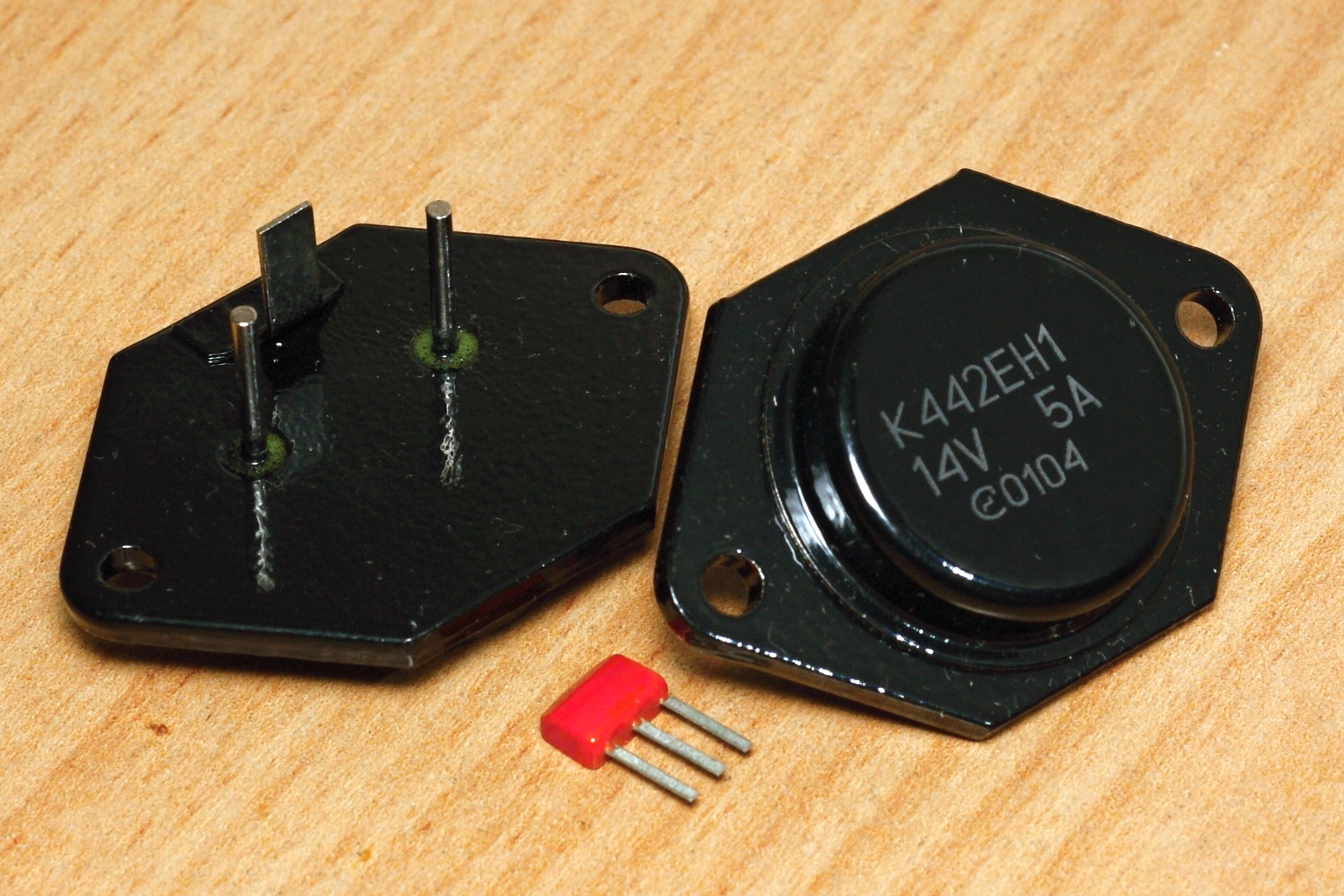

К442ЕН1

Подробностей о ней нет. Это гибридный регулятор напряжения на 14 В для генераторов автомобилей с карбюраторными двигателями.

Производитель - ОАО "Орбита", г.Саранск.

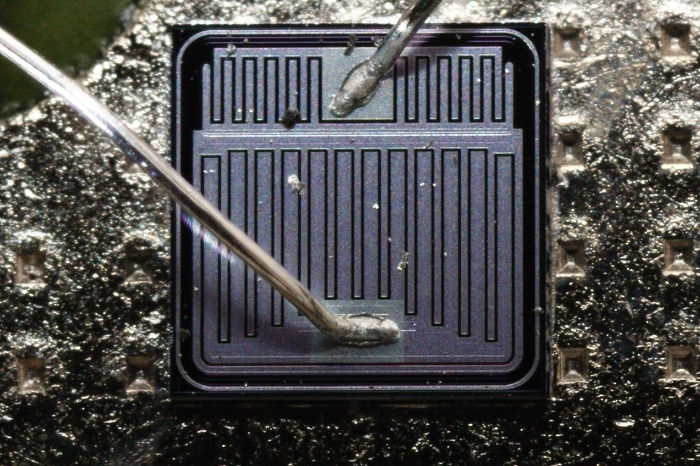

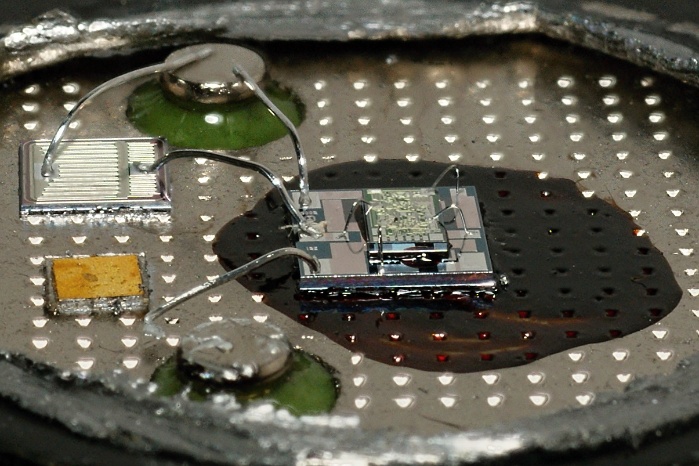

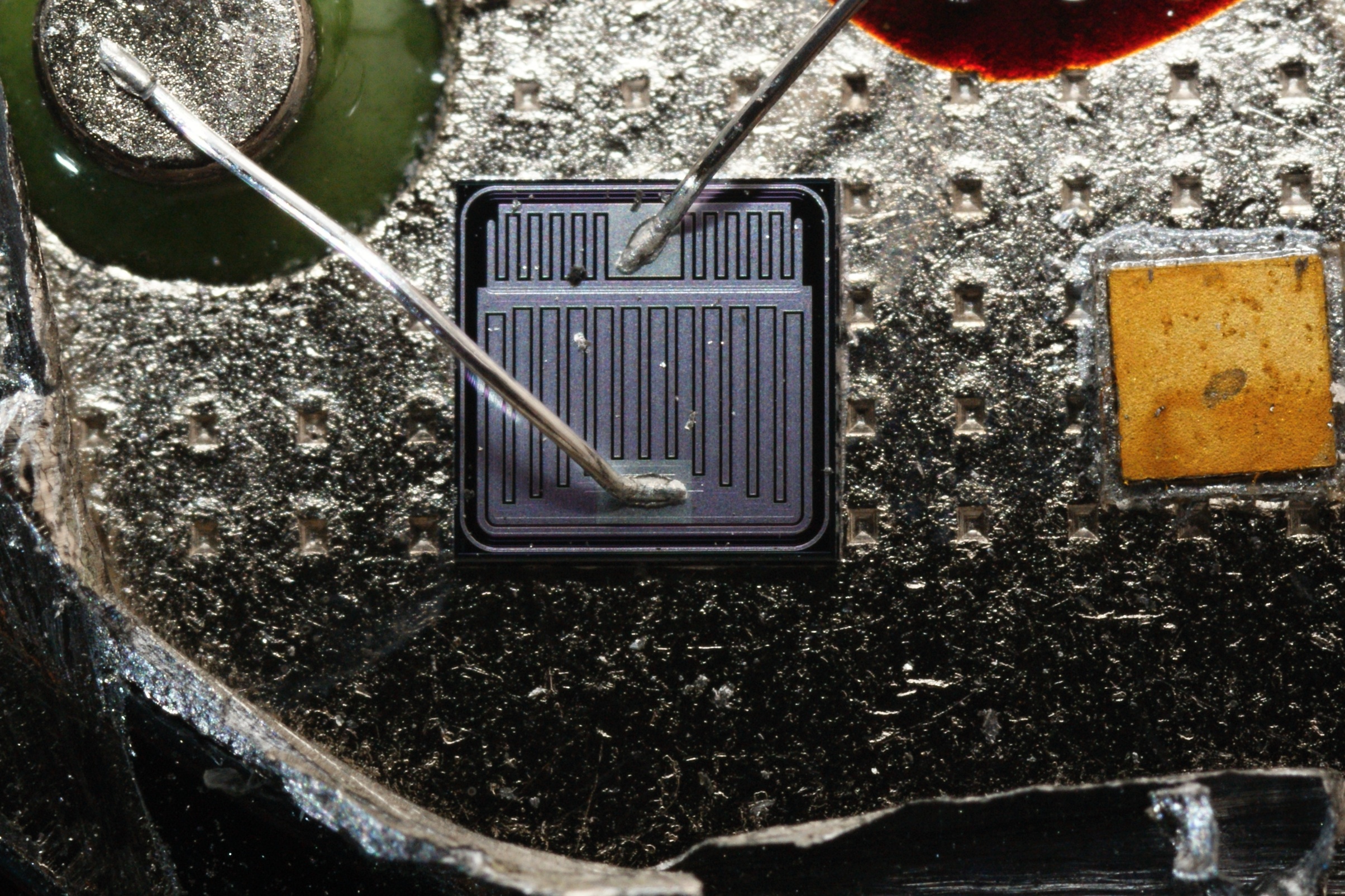

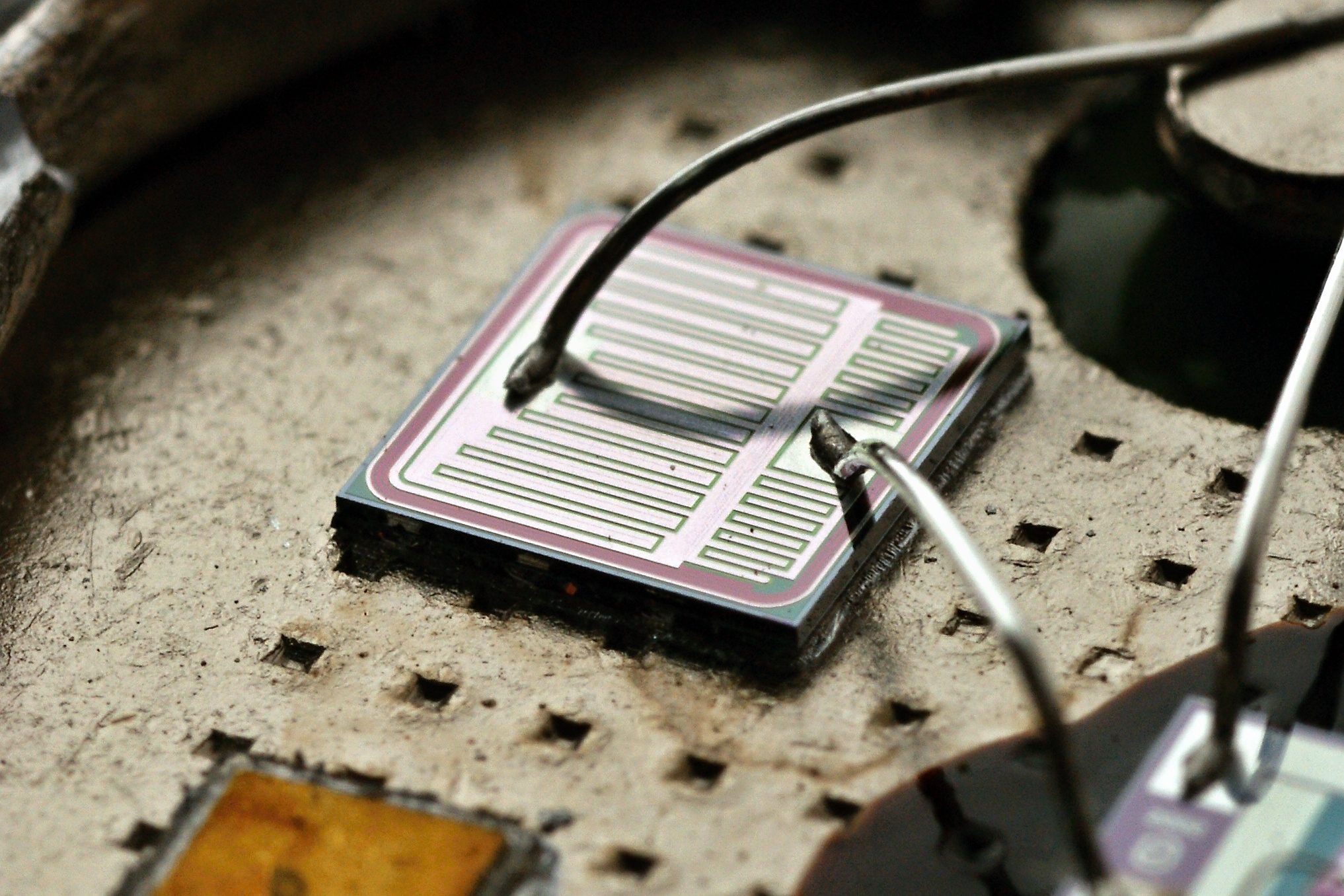

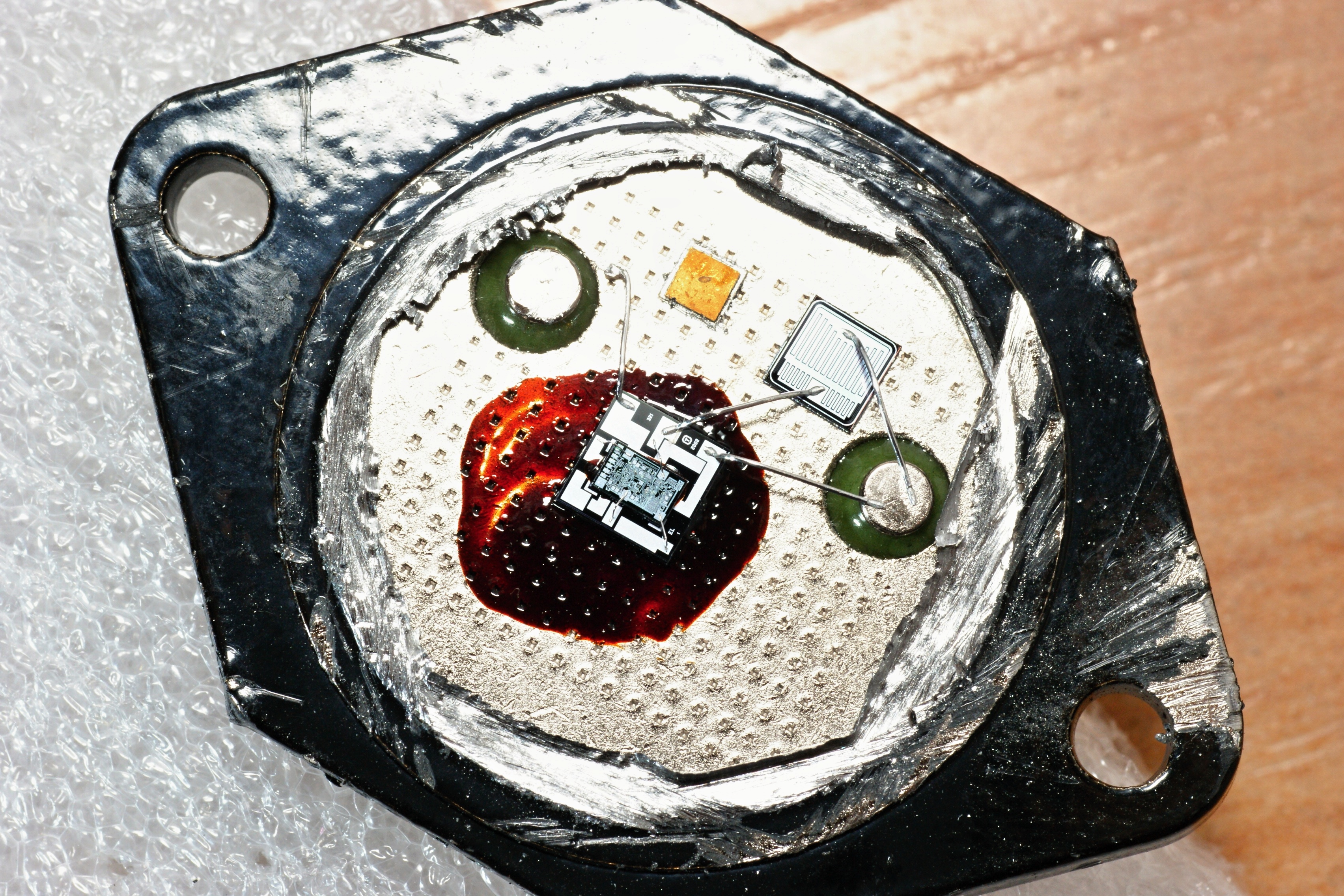

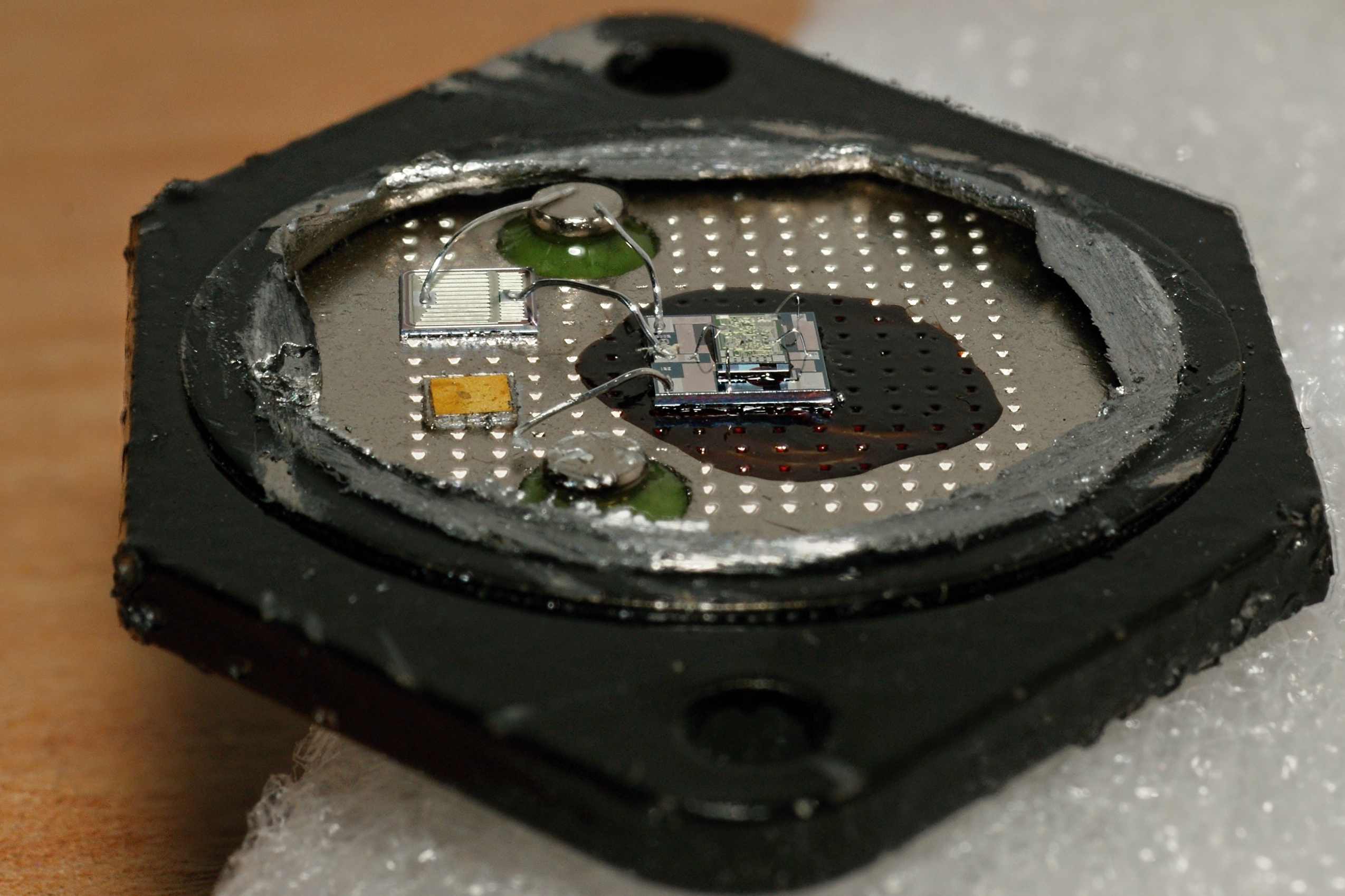

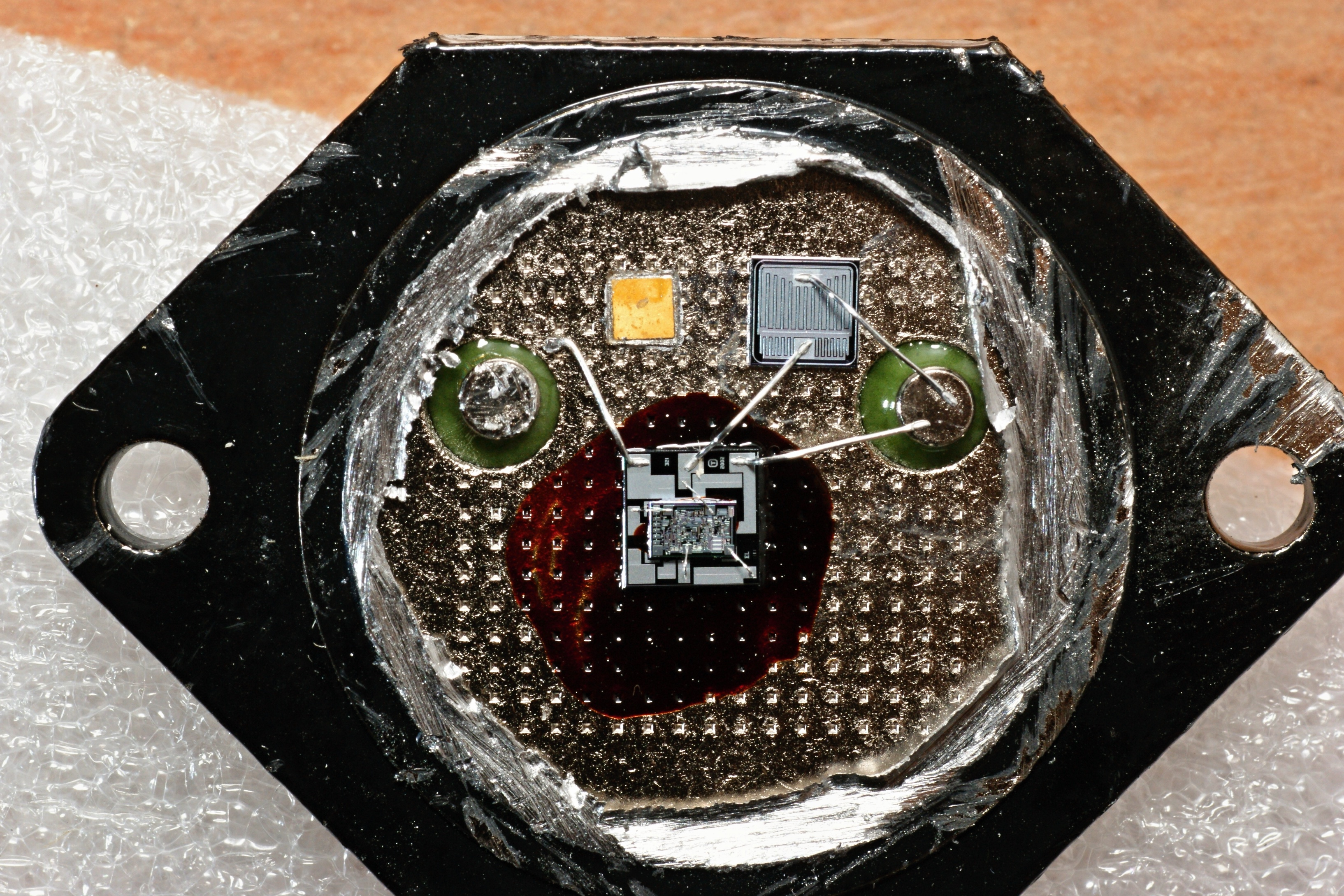

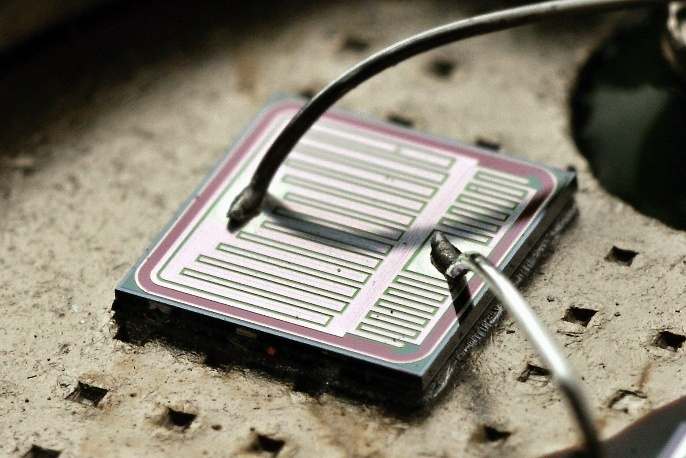

Вскрытие показывает, что схема её, по всей вероятности, достаточно обычна - это последовательный компенсационный стабилизатор с отдельным мощным транзистором КТ859А.

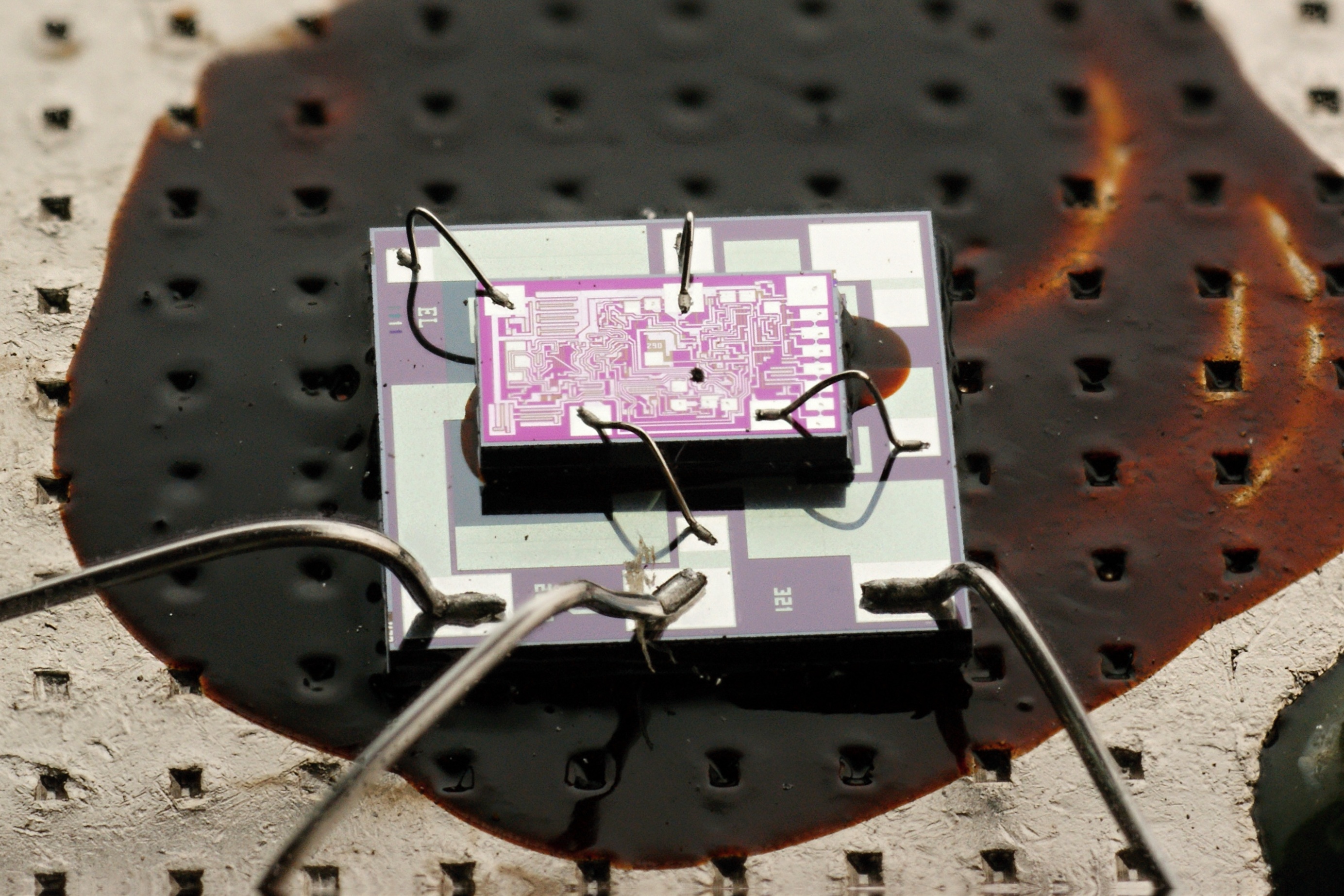

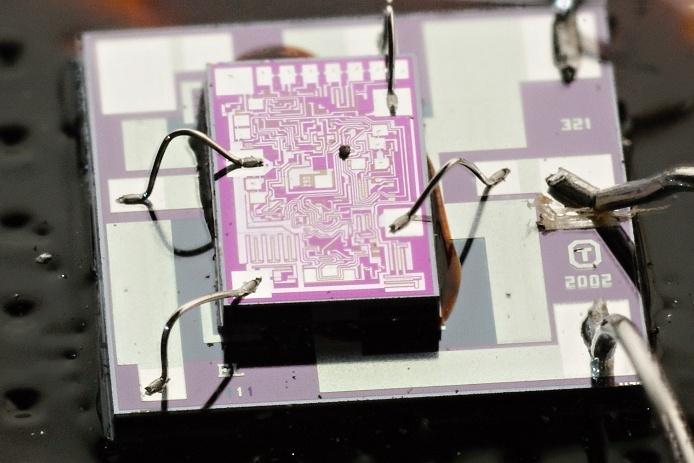

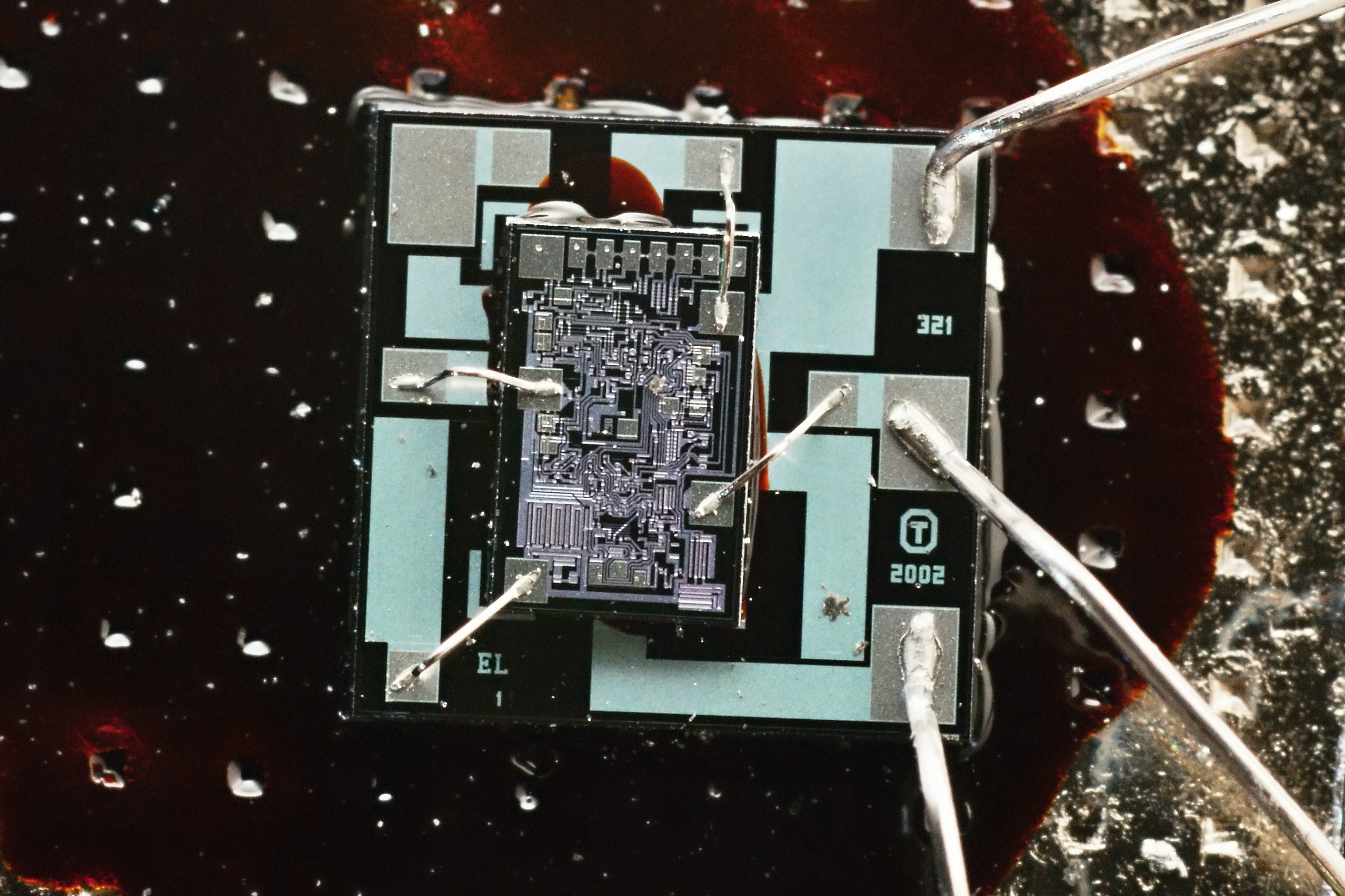

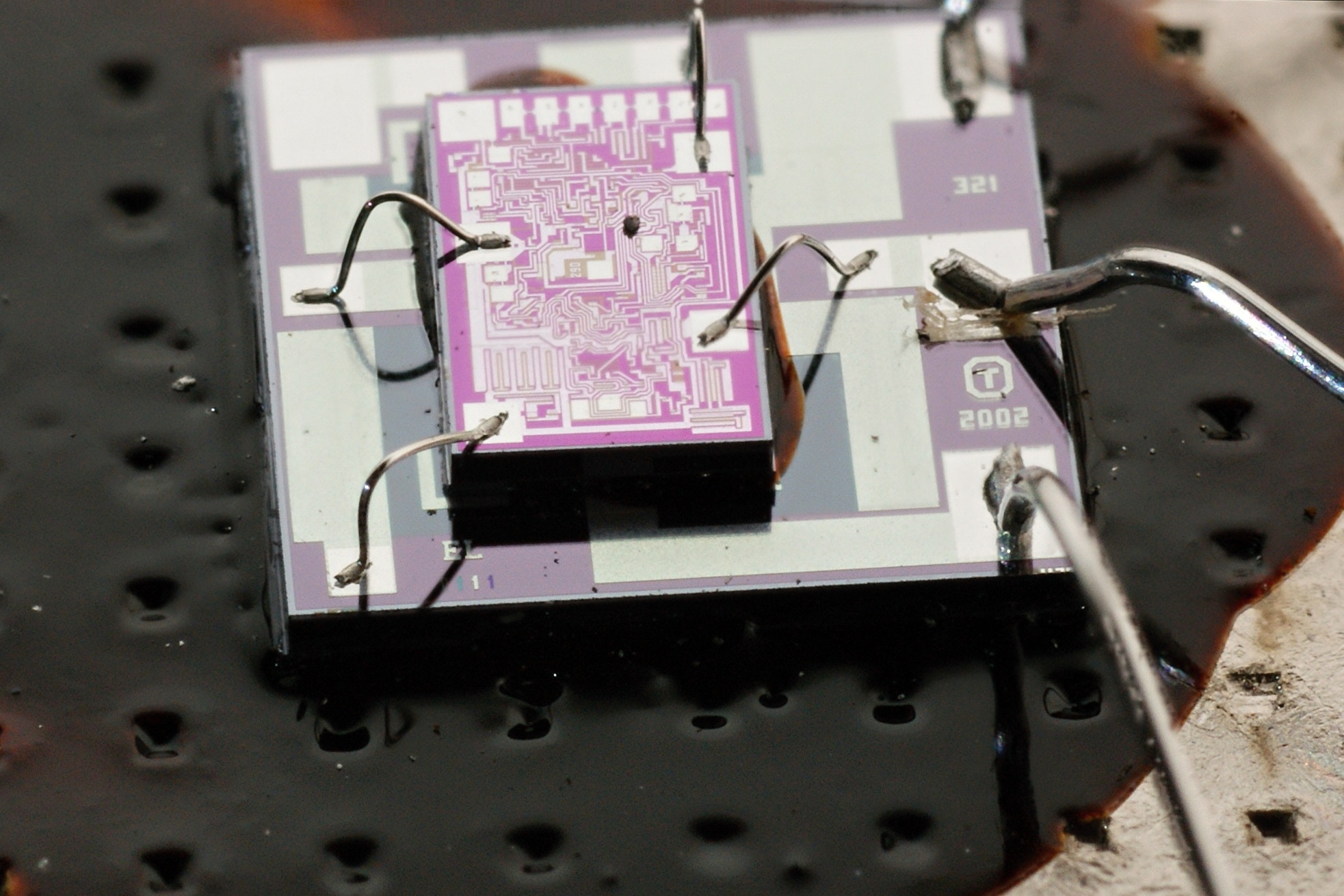

Собственно, весь стабилизатор - это некий, пока неопознанный кристалл (похож на К1047ЕУ1-4, но не на 100%), установленный на дополнительную платку с напылёнными тонкоплёночными резисторами.

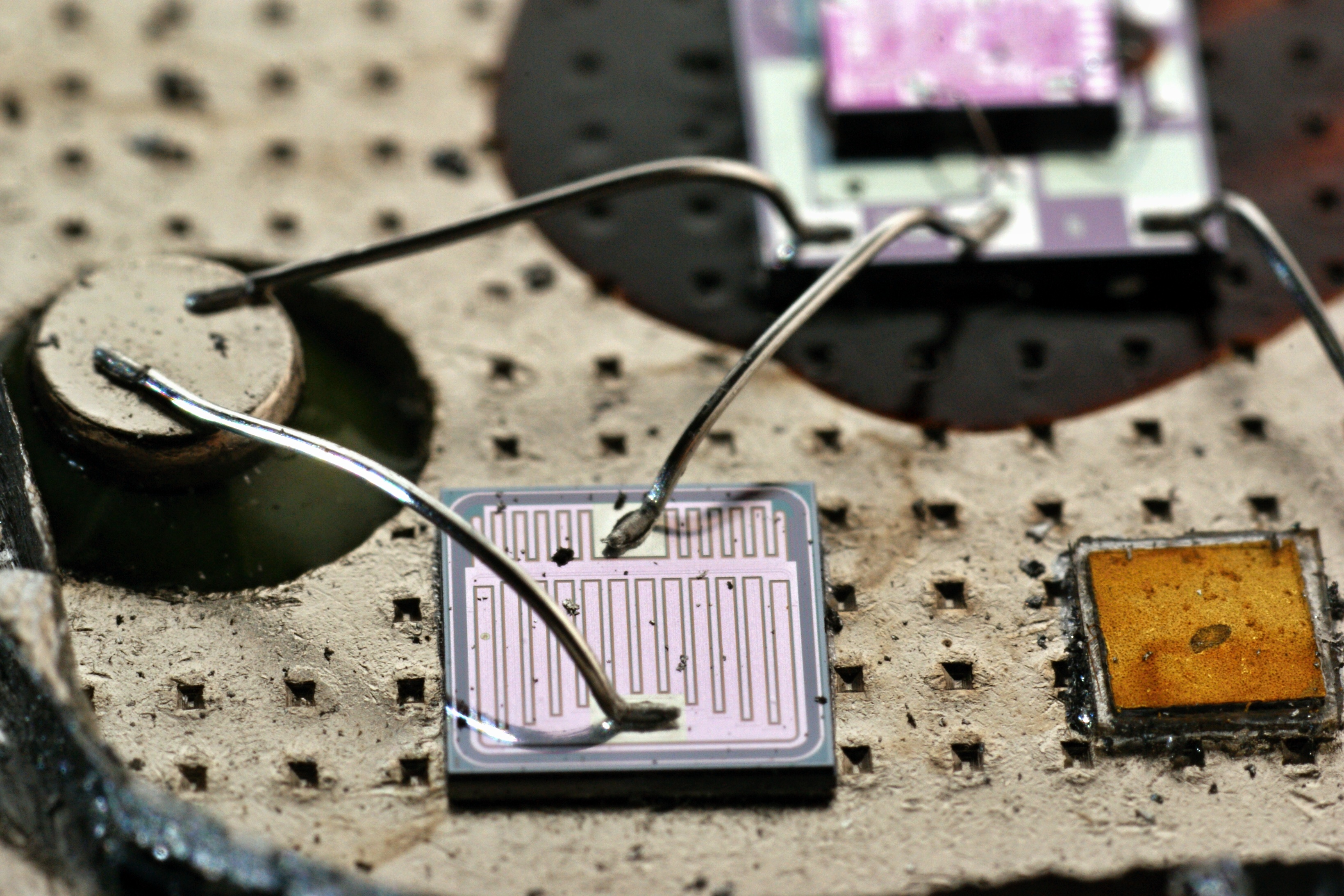

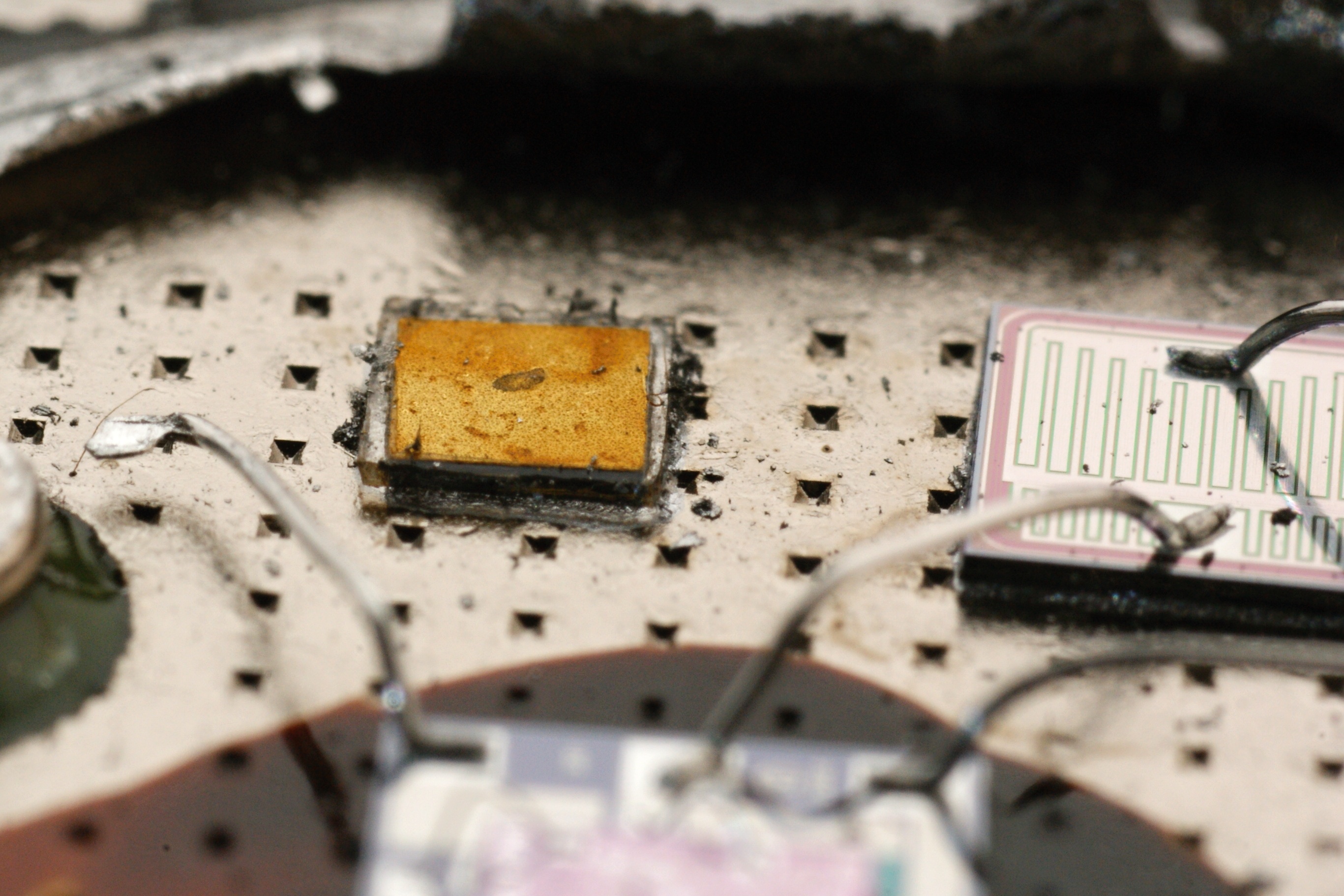

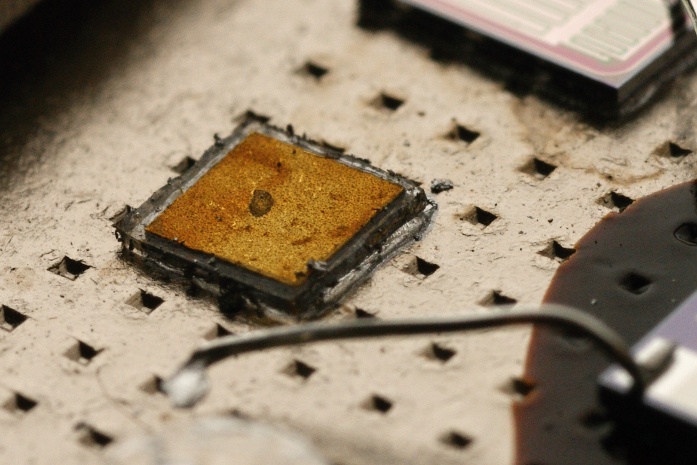

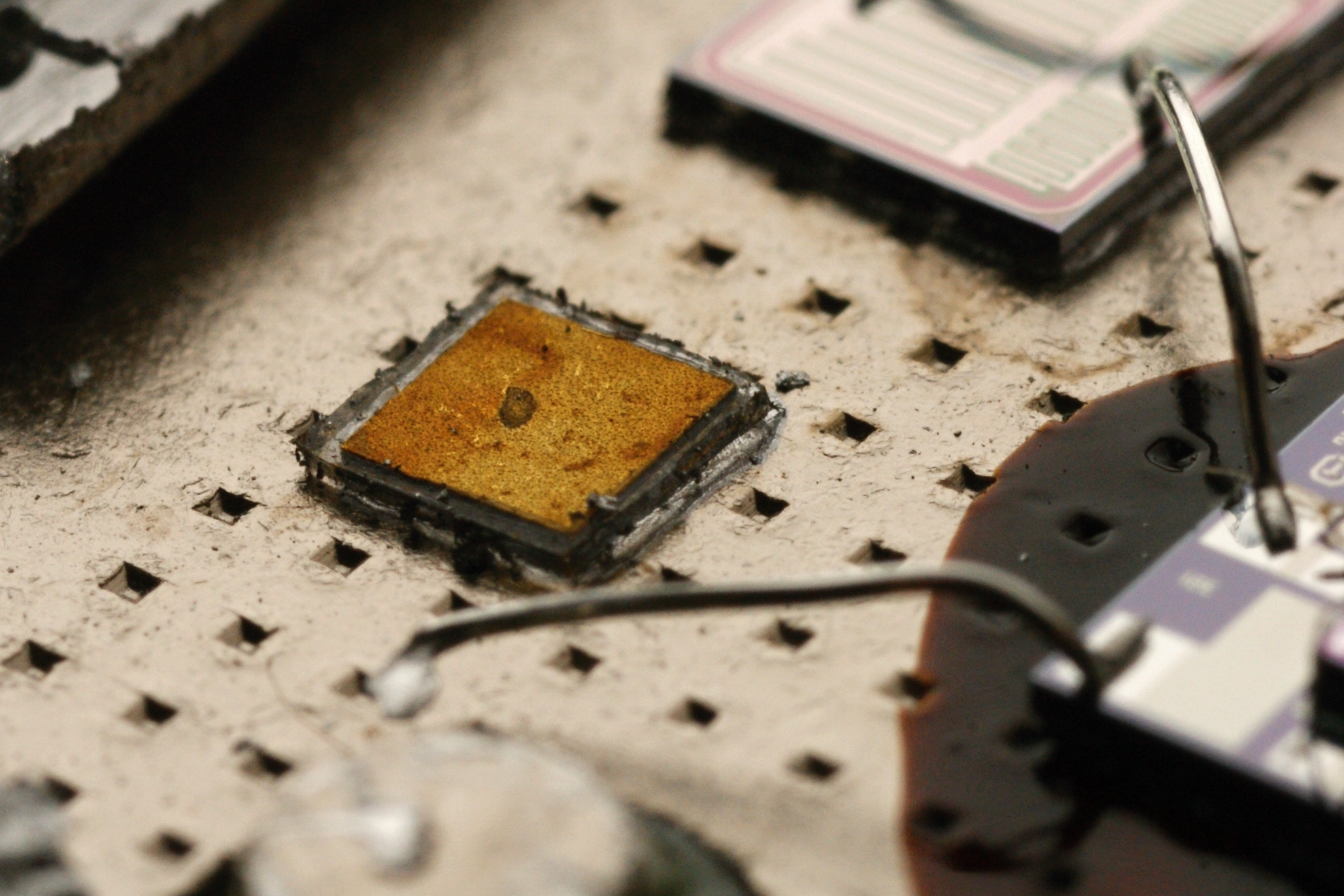

Кроме них (и транзистора) внутри корпуса есть ещё жёлтый "пятак", некий мощный диод. Причем, он не распаян. Возможно, корпус изначально планировался под схему с диодом, а в дальнейшем транзистор заменили на тип с уже встроенным диодом.
